Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) www.landcare2020.de Teilprojekt 2.3.

Ähnliche Präsentationen


Präsentation zum Thema: "Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) www.landcare2020.de Teilprojekt 2.3."—  Präsentation transkript:

1 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Teilprojekt 2.3 Dynamische Regionalisierung Tharandt, Ralf Lindau Uni Bonn

2 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Validierung des CLM mit Beobachtungsdaten Für einen 41-Jahres-Zeitraum (1960 – 2000) werden Beobachtungen von Regenmessstationen des DWD mit CLM-Ergebnissen verglichen. Auf jedem 18 km X 18 km Gitterfeld liegen im Durchschnitt Beobachtungen des täglichen Niederschlags vor. Das sind etwa 1-5 pro Tag und Gitterfeld.

3 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Die Beobachtungen zeigen Niederschläge von mehr als 1000 mm/a in Voralpenland, Schwarzwald und Bergischem Land. Große Teile Ostdeutschlands erhalten dagegen weniger als 600 mm/a. Das Mittel aller Stationen beträgt 785 mm/a

4 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Im Model fällt in Mitteleuropa 993 mm/a Niederschlag (links). Bildet man Datenpaare und wertet das Modell nur an Tagen und Gitterpunkten aus, an denen Beobachtungen vorliegen, vermindert sich der Niederschlag auf 974 mm/a (rechts).

5 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Das Model überschätzt den Regen im Mittel um 189 mm/a (26%) (links). In Westdeutschland ist die Überschätzung sehr ungleichmäßig verteilt. In Ostdeutschland beträgt sie häufig etwa 50%. (rechts)

6 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Vergleich zwischen Modell und Beobachtung Häufigkeitsverteilung von Regenintensitätsklassen Modell: Flächenmittel 18 x 18 km 2 Obse: Punktförmige Einzelstationen

7 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Das Modell regnet zu häufig. Jede Regenklassenhäufigkeit wird um , also etwa 30% überschätzt. Kein Regen wird an 44% der Tage beobachtet, im Modell sind es lediglich 29% Allerdings gingen alle Gitter- felder ein, auch wenn nur eine Mess-Station in ihr liegt. Kein Regen an einer einzelnen Station ist aber wesentlich häufiger als kein Regen im gesamten Gitterfeld von 18 x18 km 2 + Modell 0-9 Obse

8 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Mindest- Stations- Anzahl ObsModell Einzelobs mind 1 Obs mind 2 Obs mind 3 Obs mind 4 Obs Anteil regenfreier Tage

9 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Einerseits: Viele Stationen pro Gitterfeld sind notwendig, um die gesamte Fläche zu repräsentieren. Andererseits: Große Gebiete Deutschlands erfüllen die Forderung nach mindestens 4 Stationen pro Gitterfeld nicht.

10 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Mit der Methode gleicher Summenhäufigkeit wird die pdf des Modells in die der Beobachtungen überführt. Durch die Tranfer-Funktion (links) werden sämtliche Modell-Regenraten vermindert – mm/d 82.5 mm/d mm/d 2.0 mm/d 0.00 – 0.45 mm/d 0.0 mm/d Nach der Korrektur stimmen die pdfs überein, auch die Häufigkeit regen- freier Tage (rechts).

11 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Lauf_1 korrigiert Lauf_2 Korrektur vermindert den Niederschlag in allen Monaten etwa gleich. Ist eine monatliche Korrekturfunktion (Febr. stark, März schwach) notwendig? Vergleiche Unterschiede zwischen den Monaten eines Laufs mit den Unterschieden zwischen den Läufen. Mittlerer Jahresgang des Modellbias

12 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Der Jahresgang erzeugt eine Standardabweichung von 0.24 mm/d. Die Standardabweichung der Differerenz beider Läufe ist mit 0.26 mm/d vergleichbar. Also ist der Jahresgang nicht signifikant. Mittelwert mm/d Stdabw. mm/d Lauf_ Lauf_ Lauf_1corr Diff_ rms-0.253

13 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020)

14 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) uncorrectedcorrected Die Korrektur vermindert den Regen auch räumlich recht gleichmäßig. Der Kontrast zwischen Oberrheintal und Schwarzwald bleibt z.B. erhalten.

15 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Regionale Wirkung der Korrektur ist sehr gleichmäßig (links). Nur die sehr feine Differenzierung zeigt, dass die Korrektur zwischen 120 mm/a und 260 mm/a variiert.

16 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Es bleibt also trotz Korrektur bei großen regionalen Differenzen des Modells verglichen mit den Beobachtungen (links). Die zeitliche Analogie dieser räumlichen Betrachtungsweise war Jahresgang des Biases nach Korrektur (rechts). Mithilfe einer 2. Modell-Realisation wurde der Jahresgang des Biases als zufällig entlarvt. Ist auch die räumliche Streuung zufällig oder tritt ein ähnliches Muster im 2.Lauf auf?

17 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Lauf_1Lauf_2 Beide Läufe sind nahezu identisch. Obwohl beide Läufe mit derselben Korrektur verändert und mit denselben Beobach- tungen verglichen werden. Hat Herr Lindau sich hier vertan?

18 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Auch die Original-Läufe sind sehr ähnlich, aber nicht gleich (links). Die Unterschiede zwischen beiden Läufen betragen 20 mm/a verglichen mit 1000 mm/a für die räumlichen Differenzen. (Maß: Stdabw.) Das Muster des Modellfehlers ist also persistent und muss Korrigiert werden. Lauf_1 Lauf_2 Differenz

19 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Korrekturfunktion für jede Gitterbox Original Modell-Regen Korrigierter Modell-Regen Bias PDF

20 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Lauf_1 minus Obs Lauf_2 minus Obs Bias :0.83 mm/a Fehler des Einzelpixels: 2.57 mm/a Bias : 2.96 mm/a Fehler des Einzelpixels: mm/a Korrektur basiert auf Lauf_1. Abschätzung des Fehlers der Korrektur durch Anwendung auf Lauf_2. Räumliche Struktur des Fehlers ähnlich der Differenz der Läufe. Lauf_2 - Lauf_1

21 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Änderung der Regenmenge A1B (2016 – 2025) gegenüber C20 (1960 – 2000) (links). Der Unterschied zwischen Lauf_1 und Lauf_2 ist in der gleichen Größenordung (unten). Also herrscht 2020 noch keine signifikante Änderung im Niederschlag

22 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Lauf_1Lauf_2 Unkorrigiert Korrigiert Klimaläufe: Die jährliche Regenmenge für Deutschland sinkt im Zeitraum signifikant. (in beiden Läufen, Korrigiert oder unkorriert)

23 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Das Modell erzeugt Trends, die in den Beobachtungen nicht zu finden sind. ModellBeobachtung

24 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Verglichen mit Beobachtungen regnet es im Zeitraum 1960 bis 2000 im Klimamodell zu häufig und zuviel. Lösung: Die pdf des Modells wird für jeden Gitterpunkt in die der Beobachtungen überführt. Bis 2020 sind die prognostizierten Änderungen im Regen klein gegenüber dem Bias des Modells und vergleichbar mit der Modellunsicherheit. Im Zeitraum 1960 bis 2000 erzeugt das Klimamodell signifikante Trends im Niederschlag, die in den Beobachtungen nicht zu finden sind. Sind prognostizierte Trends des Klimamodells dann noch glauwürdig? Zusammenfassung Regenkorrektur

25 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Wöchentliche Felder mit 1/10° räumlicher Auflösung für 14 Jahre (1990 – 2003): – Regen – Sonnenscheindauer – 2m Temperatur

26 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) TP 2.3 Dynamische Regionalisierung Beispiel: Regen vom bis DWD OriginalErgebnis Varianzeigenschaften DWD Original Ergebnis BeobFehler: 0.04 mm 2 /d 2 Konstante Varianz- reduktion um den BeobFehler

27 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Neben dem Niederschlag wurden aus DWD-Klimastation auch Felder der - 2m-Temperatur - Sonnenscheindauer berechnet. RohdatenVarianzstrukturErgebnis Fehler Sonnenscheindauer

28 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Die 2m-Temperatur wird an Klimastationen dreimal täglich gemessen. MEZGMT T1 7:30 6:30 T214:3013:30 T321:3020:30 Tagesmittel = (T1 + T2 + 2 T3) / 4 Weißt das so ermittelte Tagesmittel einen Bias auf? Dreistündige Modelldaten für ein Jahr (1997) Simuliere die Mittelung der Klimastationen durch das gewichtete Mittel: 5 mal 6:00 1 mal 9:00 3 mal 12:00 3 mal 15:00 2 mal 18:00 10 mal 21:00

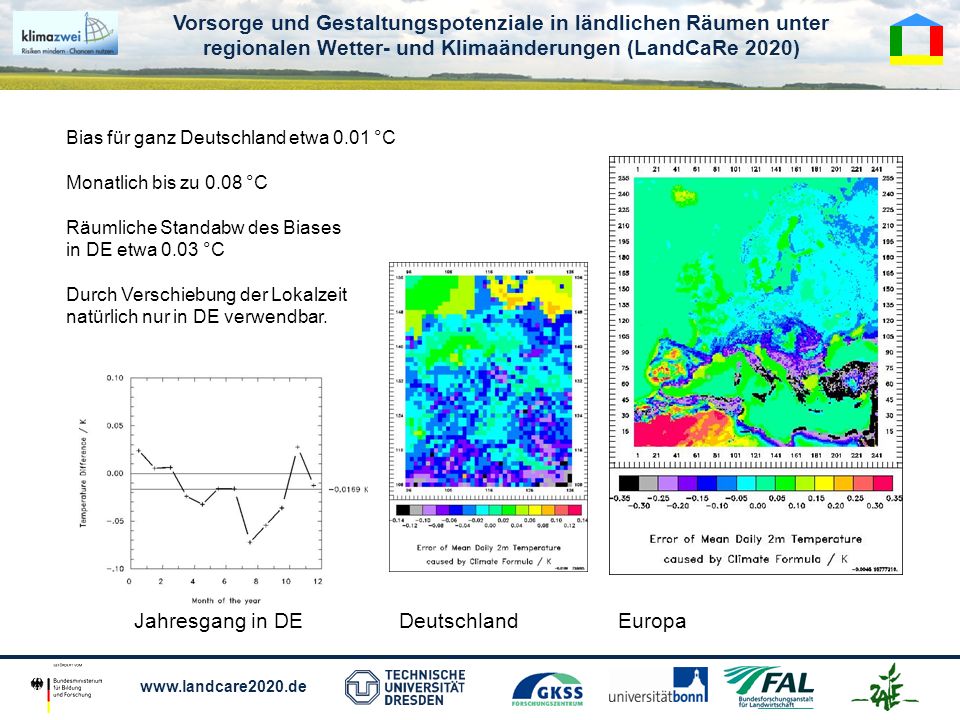

29 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Jahresgang in DEDeutschlandEuropa Bias für ganz Deutschland etwa 0.01 °C Monatlich bis zu 0.08 °C Räumliche Standabw des Biases in DE etwa 0.03 °C Durch Verschiebung der Lokalzeit natürlich nur in DE verwendbar.

30 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) T2m-RohdatenT2m-Ergebnis Einfache Anwendung des Kriging-Verfahrens auf Rohdaten der Temperatur ist nicht ratsam, da Orographie- Effekte nicht berücksichtigt werden. Im Mittel erwartet man den feucht-adiabatischen Temperaturgradienten von -6.5 K/km

31 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Alle GitterpunkteNur Gitterpunkte über 100m Der mittlere vertikale T-Gradient ist K/km Küstengebiete sind für ihre Höhe zu kalt und verfälschen das Ergebnis. Ohne sie ergibt sich ein besserer Zusammenhang und T-Gradient von K/km

32 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) Dieses Ergebnis variiert auch für einzelne Kalendermonate kaum. Nur im Dezember ist die Korrelation zu schwach, sodass kein stabiler Wert errechnet werden kann. Jan Dec Jul

33 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) T2m T2m reduziert auf NN Rück-reduziert Ohne Orographie Mit Orographie

34 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020)

35 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) 18 km 5 km Vergleich CLM 18 mit GKSS 5 km Regenmenge im Juli 2020 Randeffekte in GKSS_5km Uckermark schon zu dicht am Rand?

36 Vorsorge und Gestaltungspotenziale in ländlichen Räumen unter regionalen Wetter- und Klimaänderungen (LandCaRe 2020) CLM_18kmTerra_2.8km Achtung: Terra liefert nur Bodenparameter: Bodentemperatur, Bodenfeuchte, turbulente Flüsse. Nicht: Regen, Lufttemperatur, Feuchte, Druck, Einstrahlung, Wind, usw.
