1 Modellbasierte Software- Entwicklung eingebetteter Systeme Prof. Dr. Holger Schlingloff Institut für Informatik der Humboldt Universität und Fraunhofer Institut für Rechnerarchitektur und Softwaretechnik

2 Folie 2 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme FT-Kenngrößen Zuverlässigkeit (reliability) Grad der Fähigkeit einer Betrachtungseinheit, die geforderte Leistung während einer vorgegebenen Zeitspanne zu erbringen Wahrscheinlichkeit der Abwesenheit von Ausfällen über dem Beobachtungszeitraum gleichzusetzen mit Überlebenswahrscheinlichkeit R(t)=Wahrscheinlichkeit, dass das System im Zeitraum [0,t] fehlerfrei ist; oft R(t)=e - t Ausfallwahrscheinlichkeit F(t) = Wahrscheinlichkeit (mindestens) eines Ausfalls im Beobachtungszeitraum; F(t) = 1 - R(t) Verfügbarkeit (availability) Maß für die Wahrscheinlichkeit, dass die geforderte Leistung zu einem Zeitpunkt erbracht werden kann A(t) = Wahrscheinlichkeit, dass das System zum Zeitpunkt t intakt ist (MTBF / (MTBF+MTTR)) Verlässlichkeit (dependability) Maß für das gerechtfertigte Vertrauen in die Leistung eines Systems

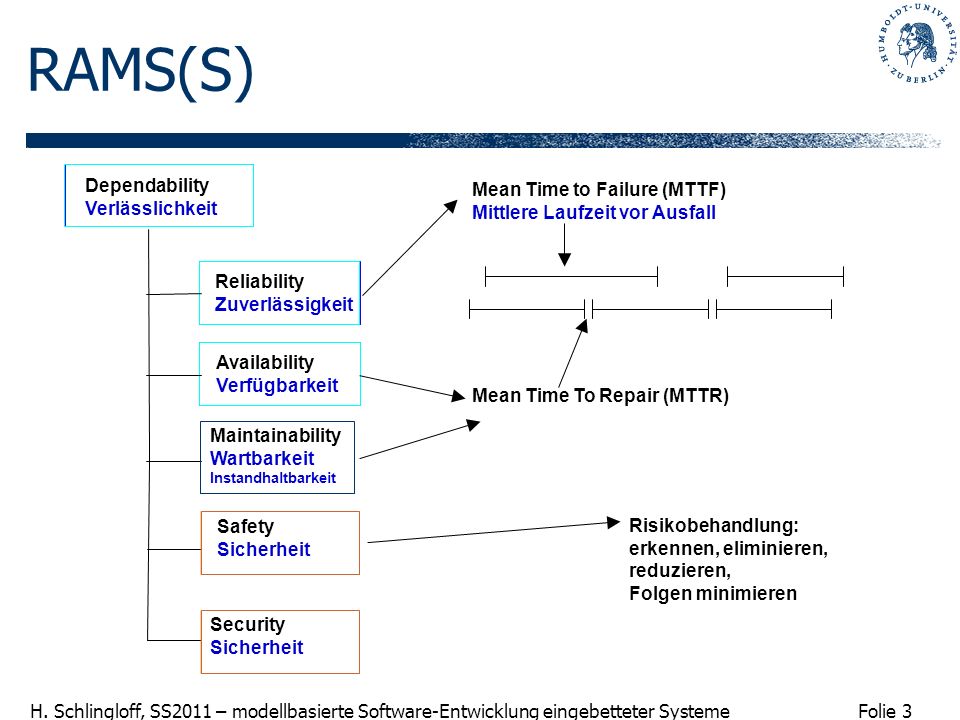

3 Folie 3 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme RAMS(S) Dependability Verlässlichkeit Availability Verfügbarkeit Reliability Zuverlässigkeit Safety Sicherheit Mean Time to Failure (MTTF) Mittlere Laufzeit vor Ausfall Mean Time To Repair (MTTR) Risikobehandlung: erkennen, eliminieren, reduzieren, Folgen minimieren Maintainability Wartbarkeit Instandhaltbarkeit Security Sicherheit

4 Folie 4 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Verfügbarkeit Maß für die durchschnittliche Erbringung der Funktionalität Kenngrößen MTTF = Mean Time to Failure MTTR = Mean Time To Repair Availability = MTTF / (MTTF + MTTR) Verfügbarkeit und Sicherheit sind oft gegensätzliche Ziele! Ein Auto, das niemals fährt, ist sicher: es geht keine Gefahr von ihm aus, es ist aber nicht brauchbar Ein Auto, das immer fahren kann, auch wenn es auseinanderfällt, hat die höchste Verfügbarkeit, ist aber nicht sicher

5 Folie 5 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Maintainability Reparatur nach Ausfall Entwicklung von Konzepten zur Optimierung von Instandsetzungsprozessen unter Berücksichtigung der Wartungstiefe, Zeit, Kosten und Ressourcen Vorausschauende Wartung Entwicklung von vorbeugenden und planbaren Instandhaltungsmaßnahmen, z.B. durch Austausch von Verschleißteilen, um eine möglichst hohe technische Zuverlässigkeit und Verfügbarkeit zu erreichen Die Instandhaltbarkeitsanalyse setzt auf den Ergebnissen der Zuverlässigkeitsanalysen (FMEA, FMECA) auf und berücksichtigt diagnosespezifische Aussagen DIN 31051, 06/2003 – Grundlagen der Instandhaltung EN 13306, 09/2001 – Begriffe der Instandhaltung MIL-STD 470 – Maintainability Engineering

6 Folie 6 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Safety (Betriebssicherheit) Freiheit von unvertretbaren Risiken (IEC61508) keine Gefährdung von Leib und Leben oder der Umwelt ISO 8402: Sicherheit = Zustand, in dem das Risiko eines Personen- oder Sachschadens auf einen annehmbaren Wert begrenzt ist - was heißt annehmbar ? Ein System heißt sicherheitskritisch, wenn es beim Ausfall großen Schaden verursachen kann funktionale Sicherheit korrekte Funktion der sicherheitsbezogenen (Sub-) Systeme und externer Einrichtungen zur Risikominderung (im Gegensatz zu z.B. Brandschutz) sicherer Zustand: keine Gefährdung durch das Gerät (aber ggf. auch keine Funktion; fail-safe, fail-stop)

7 Folie 7 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Security (Angriffssicherheit) Schutz gegen böswillig verursachte Fehler bzw. Ausfälle Wiki: Während Safety den Schutz der Umgebung vor einem Objekt, also eine Art Isolation beschreibt, handelt es sich bei Security um den Schutz des Objektes vor der Umgebung (?) Informationssicherheit Vertraulichkeit Datenintegrität Authentizität, Zurechenbarkeit, Nichtabstreitbarkeit, Nachweisbarkeit z.B. Trojaner im Auto durch CD-Spieler eingeschleust kann CAN-Nachrichten absetzen

8 Folie 8 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Risikoanalyse systematisches Verfahren zur Bewertung der von einem Objekt ausgehenden Gefährdung Quantitative Ermittlung von Ausfall- und Gefährdungswahrscheinlichkeiten Ausgangspunkt bei der sicherheitsgerichteten Entwicklung von Systemen daraus wird die Sicherheitkritikalität (SIL, ASIL) des geplanten Systems abgeleitet Schritte Gefährdungsidentifizierung und –analyse Ursachenanalyse (FTA) Auswirkungsanalyse (FMEA)

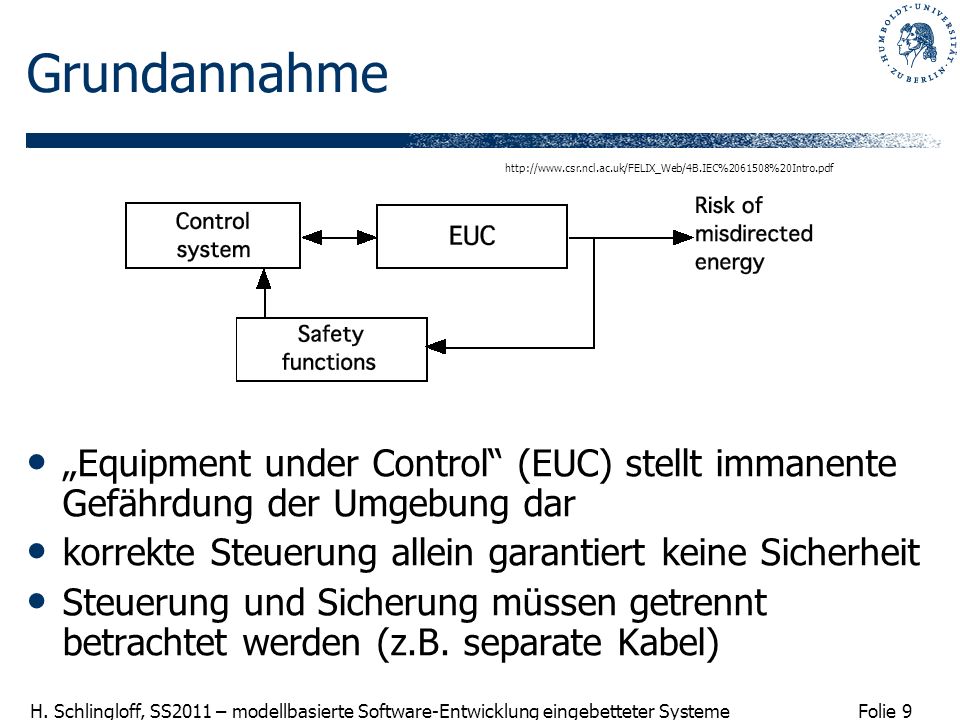

9 Folie 9 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Grundannahme Equipment under Control (EUC) stellt immanente Gefährdung der Umgebung dar korrekte Steuerung allein garantiert keine Sicherheit Steuerung und Sicherung müssen getrennt betrachtet werden (z.B. separate Kabel)

10 Folie 10 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Risikobegriffe Risikominderung durch verschiedene Technologien möglich; von IEC61508 wird nur E/E/PE betrachtet

11 Folie 11 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Fehlerbaumanalyse (Fault tree analysis, FTA; DIN 25424) entwickelt 1961 von H.A. Watson, Bell Labs Bewertung eines Raketen-Abschuss-Systems für SW und eingebettete Systeme erweitert Systematische Suche nach Fehlerursachen Elimination von singulären Schwachstellen Top-down, von der Wurzel zu den Blättern Jede Ebene im Baum zeigt den selben Sachverhalt, jedoch mit verschiedenen Detaillierungsgraden Wurzel repräsentiert Bedrohung, Blätter repräsentieren atomare Fehler (Ereignisse) Innere Knoten sind Abstraktionen von Ereignismengen

12 Folie 12 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Vorgehensweise Top-Down-Analyse Verfeinerung der Wirkzusammenhänge beginnend mit unerwünschtem Ereignis DIN: Nichtverfügbarkeit einer Einheit = Wahrscheinlichkeit des Ausfalls zu einem Zeitpunkt (Verteilungsfunktion F(t)) Analyse von Systemfunktionen Umgebungsbedingungen Hilfsquellen Komponenten Organisation

13 Folie 13 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme

14 Folie 14 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Berechnung Für boolesche Verknüpfungen Und: F(t)=F 1 (t) * F 2 (t) Oder: F(t)=F 1 (t) + F 2 (t) - F 1 (t)*F 2 (t) Nicht: F(t)=1 - F´(t) Unabhängigkeit von Ereignissen beachten! Jedem Blatt im Fehlerbaum wird Risiko und Wahrscheinlichkeit zugeordnet Risiko bedeutet finanzieller/materieller Verlust Wahrscheinlichkeit ggf. als Funktion der Zeit Bottom-up-Berechnung nach vorstehenden Regeln ergibt Prioritätenliste der Risiken

15 Folie 15 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme FMEA Failure Mode and Effects Analysis Identifikation potentieller Fehler und Auswirkungen Quantifikation der Risiken Entscheidungshilfen, Verbesserungsmaßnahmen Bottom-Up, von den Fehlern zu den Ausfällen Probably the most commonly used analysis technique in embedded system design Produkt- und Prozess-Sicht System- oder Produkt-FMEA - systematische Analyse der möglichen Funktionsfehler - Berechnung der funktionalen Zusammenhänge der Komponenten Prozess-FMEA - Analyse möglicher Fehler im Herstellungsprozess - Berücksichtigung der beteiligten Akteure

16 Folie 16 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Wie wird bewertet? Analyse jeder Komponente mögliche Fehler Ursachen für den Fehler verbundenes Risiko (Auswirkungen) Vorgehensweise 1. Abgrenzen der Betrachtungseinheit (Systemstruktur) 2. Funktionsanalyse - Zusammenhänge den einzelnen Elementen aufzeigen - Funktionskritische Merkmale erkennen 3. Fehleranalyse 4. Risikobewertung 5. Verbesserungsmaßnahmen

17 Folie 17 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Bewertung Risikoprioritätszahl = A * E * B A = P(Auftreten): Eintrittswahrscheinlichkeit E = P(Entdeckung): Wahrscheinlichkeit, dass Fehler sich auswirkt bevor er entdeckt und beseitigt werden kann B = Bedeutung: Gewicht der Folgen Richtlinie RPZ > 0,01: unbedingt Maßnahmen festlegen und umsetzen 0,004 < RPZ < 0,01: gegebenenfalls Maßnahmen festlegen und umsetzen RPZ < 0,004: mit Restrisiko leben

18 Folie 18 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Beispiel Funktion/ Komponente FehlerFolgenUrsachenPrüfungAEBRPZ NetzkabelIsolation beschädigt Stromschlagäußere EinwirkungSichtkontrolle0,20,10,40,008 Kind zieht am Kabel VerletzungSpieltriebBedienungsanleitung0,50,20,70,07 KabelbruchGeräteausfallmech. BelastungFunktionstest0,10,30,10,003 nach P. Vetsch, Rheintal Handelsgesellschaft, Mauren

19 Folie 19 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme FMECA Erweiterte FMEA mit der Analyse der Fehlergefährlichkeit (Failure Mode, Effects and Criticality Analysis) Die Schwere des Fehlers wird quantitativ bestimmt Verlust in bzw. Schadenshöhe

20 Folie 20 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Gefährdungsanalyse (Hazard Analysis) Bestimmung der Sicherheitkritikalität (SIL, ASIL) aus der Risikoanalyse Gefährdungsklassen, z.B. in MIL-STD-882B: Category 1: Catastrophic: may cause death or system loss Category 2: Critical: may cause severe injury, severe occupational illness, or major system damage Category 3: Marginal: may cause minor injury, minor occupational illness, or minor system damage Category 4: Negligible: will not result in injury, occupational illness, or system damage

21 Folie 21 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Gefärdungswahrscheinlichkeit Frequent: Likely to occur frequently to an individual item, continuously experienced throughout the fleet or inventory Probable: Will occur several times during the life of an individual item, frequently throughout the fleet or inventory Occasional: Likely to occur sometime during the life of an individual item, several times throughout the fleet or inventory Remote: Unlikely to occur but possible during the life of an individual item; unlikely but reasonably expected to occur in a fleet or inventory Improbable: Extremely unlikely to occur to an individual item; possible for a fleet or inventory Impossible: Cannot occur to an item or in fleet or inventory

22 Folie 22 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Schadensart und -Häufigkeit

23 Folie 23 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Beispiel: Cenelec SIL SIL = safety integrity level System-SIL wird bestimmt durch RAMS-Analyse gemäß EN50126 ( Reliability, Availability, Maintainability, Safety)

24 Folie 24 H. Schlingloff, SS2011 – modellbasierte Software-Entwicklung eingebetteter Systeme Bestimmung der Software-SIL Software-SIL richtet sich nach System-SIL … werden auf Basis der Risikostufe für den Einsatz der Software im System entschieden… Im Allgemeinen ist Software-SIL gleich der System-SIL Without further precautions, the software safety integrity level shall be, as a minimum, identical to the system safety integrity level. Ausnahmen möglich, falls zusätzliche Sicherungsmaßnahmen eingeführt werden if mechanisms exist to prevent the failure of a software module from causing the system to go to an unsafe state, the software safety integrity level of the module may be reduced Beispiel: HW-Watchdog, Voter o.ä.
