1 KarczewskiDatenbanken I1 (0,*) Produkt 3 (0,*)

2 KarczewskiDatenbanken I2 Literatur C.J. Date: An Introduction to Database Systems; Addison-Wesley Systems Programming Series. 6th ed H.E. Erbs, S. Karczewski and I. Schestag: Datenbanken (Datenmodelle, Objekte, WWW, XML); VDE-Verlag Berlin 2003; 317 pp.; 24 EUR G. Vossen: Datenmodelle, Datenbanksprachen, Datenbank- managementsysteme; Oldenburg-Verlag 2000; 780 pp. A. Heuer, G. Saake: Datenbanken: Konzepte und Sprachen; mitp Verlag 2000; 670 pp.; 35 EUR

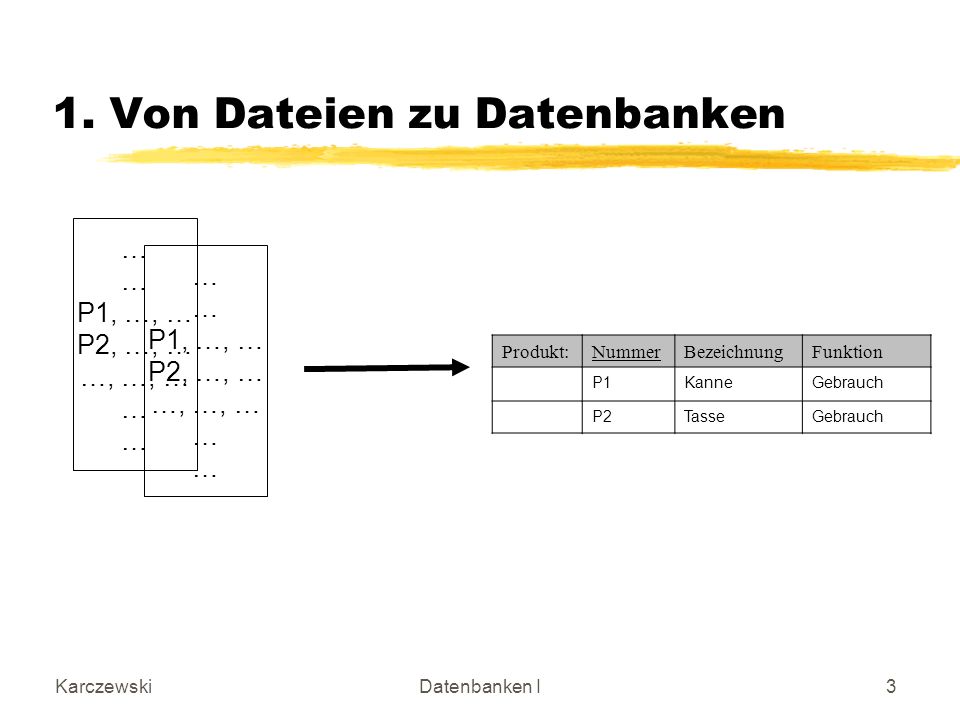

3 KarczewskiDatenbanken I3 1. Von Dateien zu Datenbanken … P1, …, … P2, …, … …, …, … … P1, …, … P2, …, … …, …, … … Produkt:NummerBezeichnungFunktion P1KanneGebrauch P2TasseGebrauch

4 KarczewskiDatenbanken I4 Motivation Professionelle Anwendungen benötigen dauerhaft verfügbare, persistent gespeicherte Daten. Datenbank-Systeme bieten die einfache Möglichkeit, Daten persistent zu speichern. Diese Veranstaltung zeigt die wesentlichen Aspekte zur Verwendung von Datenbanken auf: Datenmodellierung zur Strukturierung der Realität Datendefinition und –manipulation Datenbank-Architektur Systeme zur Datenmodellierung Datenbanksysteme

5 KarczewskiDatenbanken I5 Historische Entwicklung von Datenbanksystemen (1) 1965: Firma IBM entwickelt das DBS: IMS, das auf dem Hierarchischen Datenmodell beruht 1969 Standardisierungsgremium CODASYL schlägt Netzwerkmodell vor 1976: Firma SIEMENS (UDS) u.v.a. entwickeln DBS nach dem Netzwerk-Datenmodell seit 1970: Codd entwickelt das Relationale Datenmodell 1971 –1981: IBM entwickelt Prototyp für Relationale Datenbanken, Name: System /R mit Datenbanksprache: SQL

6 KarczewskiDatenbanken I6 seit 1980: ORACLE, Relationales DBS mit SQL als Datenbanksprache auf dem Markt seit 1982: SQL/DS der Firma IBM mit SQL auf dem Markt seit 1984: Relationale DBS für PCs auf dem Markt: DBASE, ACCESS auch ORACLE seit Ende der 80-er: Entwicklung Objektorientierter DBS: GEMSTONE, ObjectStore, O2, Jasmine, POET (jetzt: FastObjects) u.v.a. 1992: SQL2-Standard wird verkündet; gleichzeitig Arbeit an einer OO-Erweiterung von SQL. Arbeitsname: SQL3 aktuelle Situation: Client-Server–Prinzip beim Einsatz von Datenbanksystemen und Einsatz von Datenbanksystemen in integrierten Softwaresystemen (hauptsächlich noch immer: Relationale DB-Systeme), z.B. in SAP Historische Entwicklung von Datenbanksystemen (2)

7 KarczewskiDatenbanken I7 Eigenschaften von DB-Systemen im Vergleich zu Dateisystemen DB-SystemDateisystem Abstraktionlogischphysisch Abspeicherungin Datenbankin Dateien Beschreibung der Daten im zentralen Data Dictionary im Anwen- dungsprogramm ZugriffÜber das Datenbanksystem Über das Betriebssystem Dienstprogramme (zB. Backup, Recovery) Über das Datenbanksystem Eigene Programmierung Verknüpfung der Daten Über das Datenbanksystem Eigene Programmierung

8 KarczewskiDatenbanken I8 Arbeiten mit Dateien Datenstruktur (DS) ist im Programm definiert. Bei Änderung der Datenstruktur muss jedes Anwendungsprogramm angepasst werden Daten werden mehrfach abgespeichert (=Redundanz): Inkonsistenz möglich Jeder Nutzer der Daten muss physische Struktur kennen.

9 KarczewskiDatenbanken I9 Arbeiten mit einem Datenbanksystem (DBS) Anwendungsprogramme greifen über das DBMS auf die Daten zu DBMS ist Zugriffsfilter Identische Daten werden nur einfach abgespeichert Bei Änderung der Datenstruktur muss nur einmal im DBS geändert werden.

10 KarczewskiDatenbanken I10 Vergleichendes Beispiel: Ausgabe aller Kunden aus Darmstadt DB-System: SELECT name, plz, ort FROM kunde WHERE ort = ´Darmstadt, Dateisystem (in C++): #include.. typedef struct { char name [30]; intplz; char ort [30]; } kunde_record; kunde_record buffer; fstream kunden_file; file.open (kunden.dat, ios::in | ios::binary); while (!file.eof()) {file.read( (char*) &buffer, sizeof(kunde_record) ); if buffer.ort = Darmstadt {cout << buffer.name << … } …

11 KarczewskiDatenbanken I11 Wesentliche Vorteile von DBS (1) Redundanzvermeidung Ein Fakt in der realen Welt ist nur ein Mal in der DB abgelegt. Vermeidung von Inkonsistenzen keine widersprüchlichen Informationen zum gleichen Objekt: Beispiel: Adresse in Datei Personalstamm und in Datei Bestellinfos gespeichert. Person zieht aus Darmstadt aus. Die Datei Personalstamm wird geändert, die Datei Bestellinfos nicht. Durch redundante Datenhaltung wurde Inkonsistenz (Person hat zwei verschiedene Adressen) provoziert. Einheitliche Sicht auf Daten Standards setzen sich besser durch

12 KarczewskiDatenbanken I12 Datenunabhängigkeit Anwendungen müssen sich nicht um Details der Speicherstruktur und Zugriffstechniken kümmern. Änderungen von Speicherstrukturen, Attributanzahl etc. sind i.d.R. ohne Auswirkungen auf Anwendungsprogramme. Beispiel: Länge des Nachnamens wird von 30 auf 40 Zeichen gesetzt oder zusätzliches Attribut Qualifikation wird eingeführt. Jedoch: Streichen eines Attributs ohne Auswirkungen auf Anwendungsprogramme nicht möglich! Spontane Anfragen Mit Hilfe einer Sprache der vierten Generation ist eine Formulierung von Anfragen unter dem Motto Was statt Wie möglich Beispiel: Selektiere alle Mitarbeiter, die mehr als verdienen. Wesentliche Vorteile von DBS (2)

13 KarczewskiDatenbanken I13 Zugriffskontrolle bei parallelen Zugriff Benutzung von Daten durch mehrere Programme gleichzeitig mit Kontrolle der Zugriffe und eindeutigen Änderungen Integritätskontrolle Kontrolle von Integritätsbedingungen durch DBS (z. B. Wertebereiche, Existenzabhängigkeiten zwischen Datensätzen, allg. Beziehungen zwischen Werten), dadurch weniger Programmieraufwand Beispiele: Alter von Mitarbeitern muss immer > 14 sein. Nachname ist max. 30 Zeichen lang. Wesentliche Vorteile von DBS (2)

14 KarczewskiDatenbanken I14 Datenschutz, Datensicherheit Zugriffskontrolle, d. h. Setzen von Sperren durch DBS auch auf Feld- und Satzebene (nicht nur Read-, Write-Sperren ganzer Dateien) Beispiel: Nur Personalabteilung dürfen Gehälter der Mitarbeiter sehen. Beziehungen zwischen Daten können definiert und vom System kontrolliert werden. Beispiel: Bestellung hat Beziehung zu Kunde. Zu Bestellung gibt es immer einen Kunden Verteilung von Daten kann vom DBS verwaltet werden. Wesentliche Vorteile von DBS (4)

15 KarczewskiDatenbanken I15 Begriffe Datenbank (DB) = Datenbestand Datenmanagementsystem (DBMS) = Software zum Arbeiten mit Datenbanken Datenbanksystem (DBS) = DB + DBMS aber: oft synonym zu DBMS verwendet.

16 KarczewskiDatenbanken I16 Beteiligte Rollen am Datenbanksystem Daten-Administrator (DA) - Hat zentrale strategische Verantwortung für die Daten - Entscheidet welche Daten für wen gespeichert werden Datenbank-Administrator (DBA) - Hat technische Verantwortung - Entscheidet, wie Daten gespeichert werden Anwendungsentwickler - Entwickelt Anwendung z. B. in Programmiersprache - Arbeitet hinsichtlich der Definition von Daten mit DBA, DA zusammen Endanwender - Hat Zugriff auf Daten über GUIs / Abfragesprache - Zusammenarbeit mit Anwendungsentwickler in Entwicklungsphase

17 KarczewskiDatenbanken I17 externes Schema 1 konzeptionelles Schema internes / physisches Schema externes Schema 2 externes Schema n externe Ebene Datensicht für einzelne User konzeptionelle Ebene Sicht auf die Gesamtheit aller Daten und ihre Beziehungen untereinander interne / physische Ebene physische Speicherstrukturen ANSI / SPARC-Modell

18 KarczewskiDatenbanken I18 Komponenten eines DBMS s. Tafel

19 KarczewskiDatenbanken I19 Metadaten Es gibt die Daten der Anwendung Müller, 64295, Darmstadt, … Ohne Erläuterung ist der Sinn der Daten nicht klar Abhilfe: Man gibt die Bedeutung, Formate etc, immer mit den Daten an: Name: Müller, char(30); PLZ: 64295, int; … besser: - Attribute gehören zusammen und bilden (Daten-)Objekte (Entities). - Objekte gleichen Typs kann man gemeinsam beschreiben. Dies geschieht in der Schemabeschreibung Beispiel: Relation Kunde mit den Attributen Name char(30), PLZ int, … Diese Beschreibungen stehen im Data-Dictionary des DBS. Man nennt diese Daten, die die eigentlichen Daten beschreiben, Metadaten.

20 KarczewskiDatenbanken I20 Bedeutung der 3 Ebenen bei der ANSI/SPARC-Architektur Änderungen auf einer Ebene können vorgenommen werden, ohne dass eine benachbarte Ebene davon berührt ist. Verarbeitungsprogramme sind physisch als auch logisch datenunabhängig (mit Einschränkungen). d. h. Änderungen auf der physischen, konzeptionellen, externen Ebene haben keine Auswirkungen auf die Verarbeitungsprogramme (mit Einschränkungen, z. B. Löschung eines Attributs hat Auswirkungen, Hinzufügen eines Attributs hat keine Auswirkungen.) Frage: Welche Auswirkungen haben Änderungen in der Datenstruktur von Dateien auf die die Dateien verwendenden Anwendungsprogramme?

21 KarczewskiDatenbanken I21 Auswirkungen von Änderungen in normalen Dateien Frage: Welche Auswirkungen haben Änderungen in der Datenstruktur von Dateien auf die die Dateien verwendenden Anwendungsprogramme? Änderungen in den Anwendungsprogrammen notwendig, da Dateibeschreibung in allen Programmen, die die Datei verwenden redundant abgelegt sind. Beispiel: 5 Programme arbeiten mit einer Datei, 1 Programm benötigt zusätzliches Feld Trotzdem müssen alle 5 Programme geändert werden.
