1 1 Phasendiagramm Ti – N

2 2 Phasenumwandlung im Ti 882°C -Ti, P6 3 /mmc (hexagonal) a = 2,95 Å, c = 4.69 Å Abstände zwischen den Schichten: c/2 = 2,345 Å Atomare Abstände In-plane: a = 2,95 Å Out-of-plane (z-Richtung): 2,898 Å -Ti, Im3m (kubisch) a = 3,311 Å Abstände zwischen den Schichten: a (2)/2 = 2,341 Å Atomare Abstände In-plane: a (3)/2 = 2,867 Å Out-of-plane: a = 3,311 Å

3 3 Stickstoffdiffusion in Titan -Ti -Ti 2 N -Ti 3 N 2-x -Ti 4 N 3-x -TiN

4 4 Stickstoffdiffusion in Titan -Ti(N), P6 3 /mmc a = 2,95 Å; c = 4,69 Å Ti: 2c (,, ¼) -Ti 2 N, P4 2 /mnm a = 4,945 Å; c = 3,034 Å Ti: 4f (0.296, 0.296, 0) N: 2a (0, 0, 0) Ti N

5 5 Stickstoffdiffusion in Titan Ti N N N … -Ti 3 N 2-x, R-3m a = 2,981 Å; c = 21,664 Å Ti: 6c (0, 0, ) Ti: 3a (0, 0, 0) N: 6c (0, 0, ); 43% N: 3b (0, 0, ½); 43 % besetzt -Ti 4 N 3-x, R-3m a = 2,980 Å; c = 28,965 Å Ti: 6c (0, 0, ) Ti: 6c (0, 0, 0.291) N: 6c (0, 0, 0.415); 58% N: 3a (0, 0, 0); 58% besetzt N: 3b (0, 0, ½); 58 % besetzt

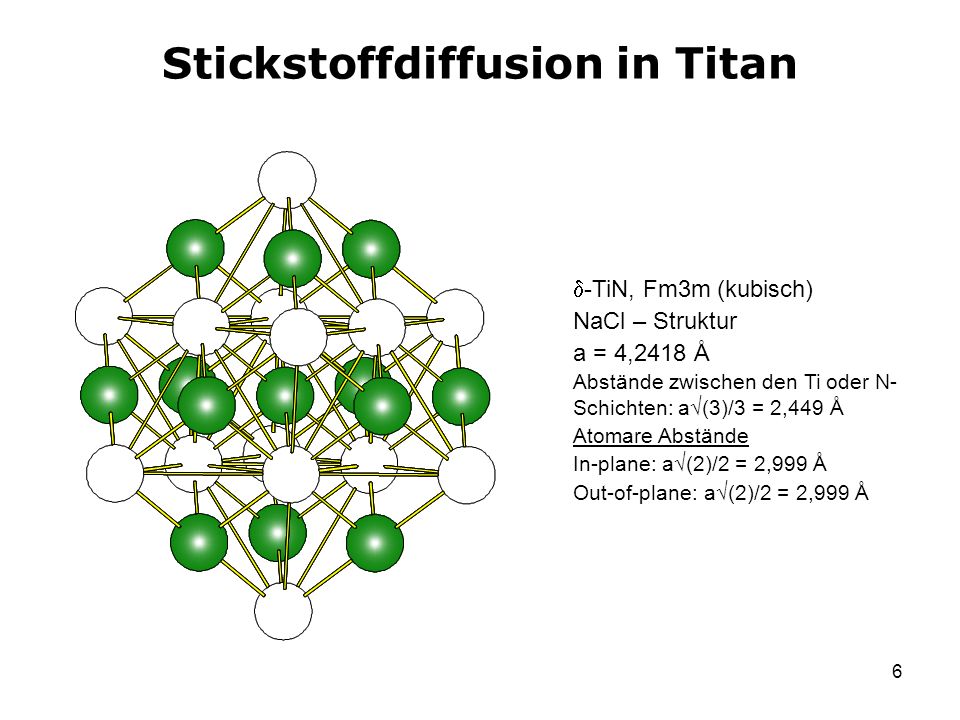

6 6 Stickstoffdiffusion in Titan -TiN, Fm3m (kubisch) NaCl – Struktur a = 4,2418 Å Abstände zwischen den Ti oder N- Schichten: a (3)/3 = 2,449 Å Atomare Abstände In-plane: a (2)/2 = 2,999 Å Out-of-plane: a (2)/2 = 2,999 Å

7 7 Phasendiagramm Fe – Al

8 8 Phasenübergänge in Fe 3 Al Geordnete Struktur, Phase D0 3 (Fm3m) T < 550°C Fe: 8c (¼, ¼, ¼) Fe: 4b (½, ½, ½) Al: 4a (0, 0, 0) Teilweise geordnete Struktur, Phase B2 (Pm3m) 550°C < T < 800°C Fe: 1b (½, ½, ½) Fe + Al: 1a (0, 0, 0) Ungeordnete Struktur, Phase A2 (Im3m) 800°C < T Fe + Al: 2a (0, 0, 0)

9 9 Phasendiagramm Cu – Zn

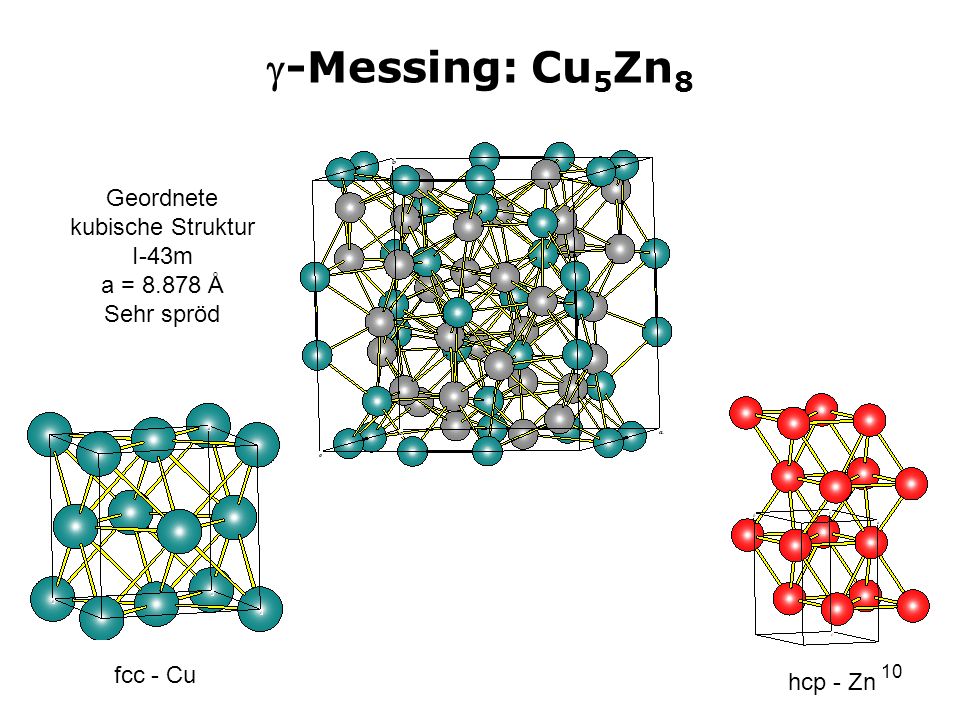

10 10 -Messing: Cu 5 Zn 8 Geordnete kubische Struktur I-43m a = Å Sehr spröd fcc - Cu hcp - Zn

11 11 -Messing: Cu 5 Zn 8 [001] -4 [111] 3 [110] m Raumzentriert

12 12 Phasendiagramm Cu – Au

13 13 Atomare Anordnung in Cu – Au AuCu, P4/mmmAuCu 3, Pm3mAu 3 Cu, Pm3m Au Cu Fm3m Au-Cu
