B1: Grundlagen Material- und Produktionswissen - End of Life -

Präsentation zum Thema: "B1: Grundlagen Material- und Produktionswissen - End of Life -"—  Präsentation transkript:

1 B1: Grundlagen Material- und Produktionswissen - End of Life -

2 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 1: End of Life – mögliche Wege von Produkten und Materialien B1: Grundlagen Material- und Produktionswissen – End of Life Recycling Graphik konnte leider nicht mit Originalfarben übertragen werden. EBS-Kraftwerk Sortierung / Aufbereitung Methan EBS Inerststoffe MBA Deponie Inerststoffe MBA Aschen und Schlacken MVA Inerststoffe Landschaftsbau, etc. Klärschlamm Abbildung 1: End of Life – mögliche Wege von Produkten und Materialien

3 B1: Grundlagen Material- und Produktionswissen – End of Life
Graphik konnte leider nicht mit Originalfarben übertragen werden. MBA Sortierung / Aufbereitung Abbildung 2: End of Life – Sortierung und Aufbereitung

4 B1: Grundlagen Material- und Produktionswissen – End of Life

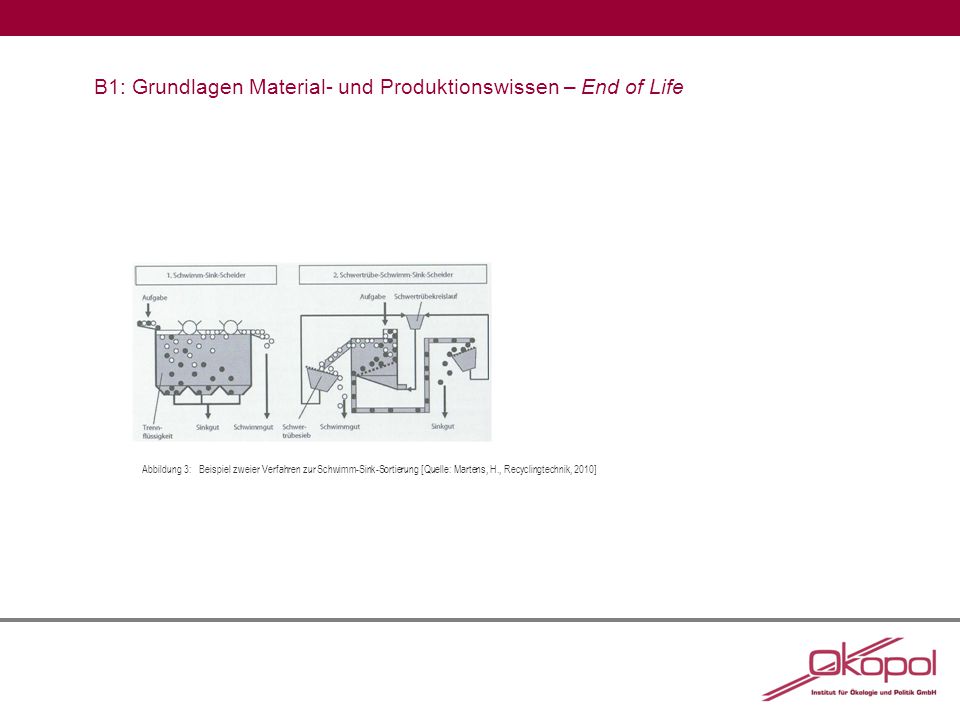

Abbildung 3: Beispiel zweier Verfahren zur Schwimm-Sink-Sortierung [Quelle: Martens, H., Recyclingtechnik, 2010]

5 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 1: End of Life – mögliche Wege von Produkten und Materialien B1: Grundlagen Material- und Produktionswissen – End of Life Graphik konnte leider nicht mit Originalfarben übertragen werden. EBS-Kraftwerk Sortierung / Aufbereitung EBS MBA Inerststoffe MBA MVA Abbildung 4: Die mechanisch-biologische Abfallbehandlung (MBA)

6 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 1: End of Life – mögliche Wege von Produkten und Materialien B1: Grundlagen Material- und Produktionswissen – End of Life Graphik konnte leider nicht mit Originalfarben übertragen werden. Klärschlamm MVA Deponie Aschen und Schlacken Landschaftsbau, etc. Sortierung / Aufbereitung Abbildung 5: Die Müllverbrennungsanlage (MVA)

7 B1: Grundlagen Material- und Produktionswissen – End of Life
Graphik konnte leider nicht mit Originalfarben übertragen werden. MBA EBS-Kraftwerk EBS Sortierung / Aufbereitung Abbildung 6: Das Ersatzbrennstoffkraftwerk (EBS)

8 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 7: Das Recycling B1: Grundlagen Material- und Produktionswissen – End of Life Graphik konnte leider nicht mit Originalfarben übertragen werden. Sortierung / Aufbereitung Abbildung 7: Das Recycling

9 B1: Grundlagen Material- und Produktionswissen – End of Life
Eisenprodukte Stahlherstellung Stahlprodukte Sauerstoffaufblasverfahren Elektrostahlverfahren (Lichtbogenofen) Stahlherstellung Stahlprodukte Abbildung 8: Die (sekundäre) Stahlherstellung

10 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 9: Die (sekundäre) Stahlherstellung, hier zwei verschiedene Ofentypen [Quelle: Martens, H., Recyclingtechnik, 2010]

11 B1: Grundlagen Material- und Produktionswissen – End of Life

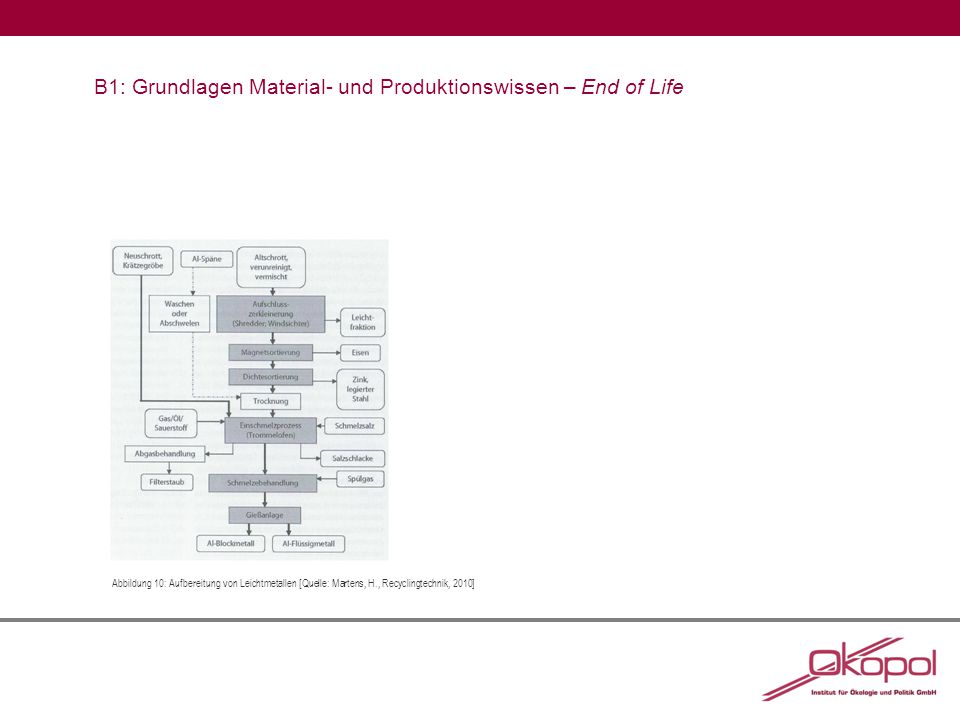

Abbildung 10: Aufbereitung von Leichtmetallen [Quelle: Martens, H., Recyclingtechnik, 2010]

12 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 11: Aufbereitung von Leichtmetallen nach Ofentypen [Quelle: Martens, H., Recyclingtechnik, 2010]

13 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 12: Aufbereitung von Leichtmetallen nach Ofentypen [Quelle: Martens, H., Recyclingtechnik, 2010]

14 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 13: Kunststoffaufbereitung – selektive Löseverfahren [Quelle: Martens, H., Recyclingtechnik, 2010]

15 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 14: Mögliche Aufbereitungs- bzw. Verwertungswege von Kunststoffen [Quelle: Martens, H., Recyclingtechnik, 2010]

16 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 15: Gewinnung von Regranulat [Quelle: Martens, H., Recyclingtechnik, 2010]

17 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 16: Granulat [Quelle: Martens, H., Recyclingtechnik, 2010]

18 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 17: Herstellung von PET-Flakes [Quelle: Martens, H., Recyclingtechnik, 2010]

19 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 18: Depolymerisation von Nylon [Quelle: Martens, H., Recyclingtechnik, 2010]

20 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 19: Hydrierung [Quelle: Martens, H., Recyclingtechnik, 2010]

21 B1: Grundlagen Material- und Produktionswissen – End of Life
Abbildung 20: Die Pyrolyse [Quelle: Martens, H., Recyclingtechnik, 2010]
