Vakuumtechnik Praktikum 12.04 - 22.04.10 Maximilian Oster23.04.2010.

Ähnliche Präsentationen


Präsentation zum Thema: "Vakuumtechnik Praktikum 12.04 - 22.04.10 Maximilian Oster23.04.2010."—  Präsentation transkript:

1 Vakuumtechnik Praktikum 12.04 - 22.04.10 Maximilian Oster23.04.2010

2 Gliederung Was ist ein Vakuum?Schaffung eines VakuumsMein Praktikum Maximilian Oster23.04.2010

3 Was ist ein Vakuum? Umgangssprachlich: weitgehend luftleerer Raum Druckbereiche und zugehoerige Druecke DruckbereichDruck in mbar Umgebungsdruck1013,25 Grobvakuum300…1 Feinvakuum1…10 −3 Hochvakuum (HV)10 −3 …10 −7 Ultrahochvakuum (UHV)10 −7 …10 −12 extrem hohes Vakuum (XHV)<10 −12 Maximilian Oster23.04.2010

4 Vakuum ~10000 Punkte entspricht 1000 mbar (normaler Luftdruck) Freier Weg zwischen Teilchen: 68 nm =0.000 000 068 m 2.7 * 10 19 (27 000 000 000 000 000 000) Moleküle pro cm 3 Maximilian Oster23.04.2010

5 Vakuum 1 Punkt entspricht 0.1 mbar = 10 -1 mbar Freier Weg zwischen Teilchen: 0.7 mm =0.0007 m 2.7 * 10 15 (2 700 000 000 000 000) Moleküle pro cm 3. Maximilian Oster23.04.2010

6 Isolier Vakuum 0.000 001 mbar = 10 -6 mbar Freier Weg zwischen Teilchen: 7 m 2.7 * 10 10 (27 000 000 000) Moleküle pro cm 3 Maximilian Oster23.04.2010

7 Vakuum für ALICE Experiment 0.000 000 000 010 mbar = 10 -11 mbar Freier Weg zwischen Teilchen: 70 km 2.7 * 10 5 (270 000) Moleküle pro cm 3 Maximilian Oster23.04.2010

8 Schaffung eines Vakuums 1. Aufbau des Vakuumsystems 2. Auspumpen des Systems und Leak Check 3. Bakeout (Wasser etc.) 4. Ausgasen 5. Ionenpumpe 5. Sublimationspumpe (Titan  Oberflaechenpumpe) 6. Abschalten unnoetiger Geraete  Enddruck  4x10 −11 mbar Maximilian Oster23.04.2010

9 Mein Praktikum Maximilian Oster23.04.2010

10

11 Leckdichte 10 -10 mbar*l/s In einem 0.5 l Bier sind etwa 1.67*10 25 Teilchen (Molekühle) Ein Leck von 10 -10 mbar*l/s entspricht 2.68*10 9 Teilchen/s (2 680 000 000 Teilchen/s) Wie lange dauerts bis das Glas voll ist? 1.67*10 25 Teilchen / 2.68*10 9 Teilchen/s = 6.23*10 15 s = 1.73*10 12 Stunden = 7.21*10 10 Tage = 1.97*10 8 oder 197 552 004 Jahre Maximilian Oster23.04.2010

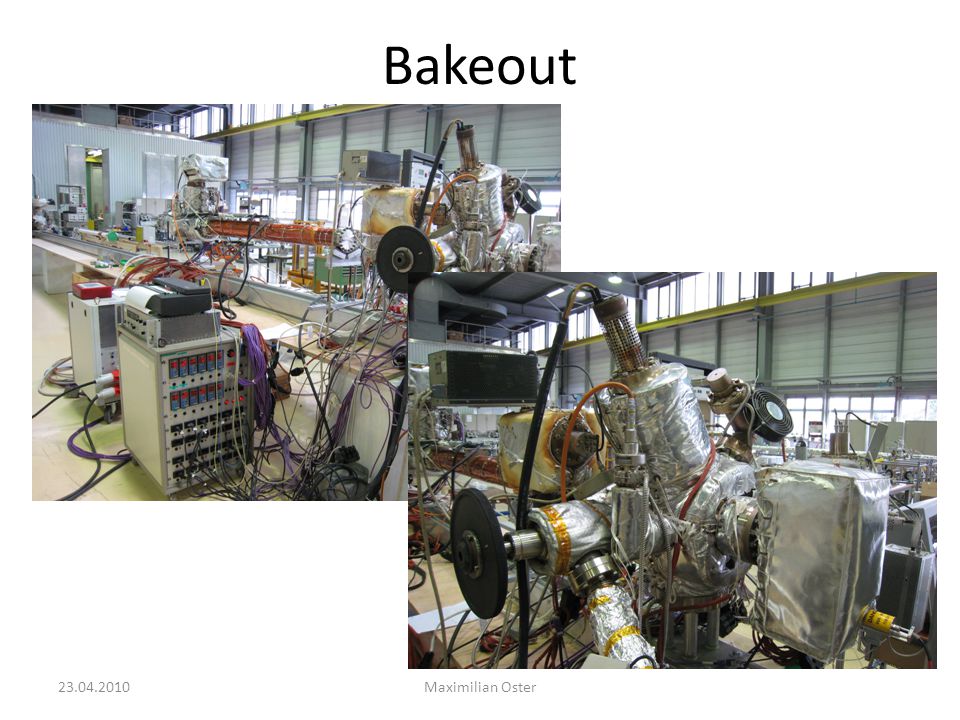

12 Maximilian Oster Bakeout

13 Degassing

14 Ende Vielen Dank für Ihre Aufmerksamkeit
