1 Bayerisches Landesamt für Umwelt Anforderung der medienübergreifenden Umweltbeobachtung an komplexe Informationssysteme

2 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Umweltbeobachtung Umweltbeobachtung bisher medial organisiert Luft, Boden, Wasser, Flora und Fauna Umweltprobleme bisher unter medialer Betrachtung, monokausale Lösungsansätze Nach Art. 38, BayNatSchG erfasst das LfU den Zustand des Naturhaushaltes und seine Veränderungen Umweltinformationssysteme medial konzipiert BIS, InfoWas, Immoek-DB Mediale UIS wollen das Medium in seiner kompletten Datentiefe abbilden

3 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Umweltbeobachtung „Umwelt“ ist ein komplexes System, das mit sektoralen Ansätzen nur unzureichend beschrieben werden kann SRU fordert räumlich und inhaltlich miteinander vernetze Umweltbeobachtung (SRU 1987, 1991, 2004) Eine Vernetzung der Umweltbeobachtung erfordert auch eine integrierte Datenhaltung und einen standardisierbaren Datenaustausch

4 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Aufgaben der AG Monitoring Koordinierung der Umweltbeobachtungsprogramme Identifizierung von Synergien Integration der medialen Programme in ein medien- übergreifendes Beobachtungssystem 2005: Zusammenführung der Landesämter LfW, GLA, LfU 2006: Gründung der AG Monitoring Aufgaben:

5 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Ergebnisse der AG Monitoring Erste Ergebnisse der AG Monitoring Viele Programme erfassen dieselben Umweltmedien Untersuchtes UmweltmediumAnzahl ProgrammeAnzahl Messstellen Luft und Atmosph ä re 9783 Grundwasser71217 Oberfl ä chenwasser Boden373 Pflanzen und Tiere7438 sonstige3503 Gesamt k

6 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Ergebnisse der AG Monitoring ProblemstoffeSchwermetalleDioxinePAKPSMRadioaktivität Anzahl Programme Viele Programme erfassen dieselben Parameter Viele Programme weisen inhaltliche Schnittstellen auf Datenpools enthalten ähnliche Daten

7 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Erfassung aller Monitoringprogramme 44 Umweltbeobachtungsprogramme Ca Messstellen LfU-Messstellen in BayernDepositionsmessstellen in Bayern

8 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Identifizierung ähnlicher Datenpools DatenpoolProgrammeMethodeParameterDatenbank Stoffeintr ä geLÜBLÜB Bergerhoff, DINSchwermetalleExcel (lokal) DBSBergerhoff, DINSchwermetalleImmoek-DB MSGwBergerhoff, LfWSchwermetalledBase (lokal), wiski DepomessnetzBulk, temp. Bulk, Wet-OnlyNH4, NO3, SO4, NO2, PO4, Cl, Mg, K, Ca, Na Immoek-DB MSGwBulkpH, LF, T, SNK (pH 4,3), Ca, Mg, Na, K, NH4-N, SO4, NO3, NO2-N, Cl, PO4-P, TOC, SPAK dBase (local), wiski WaldklimastationenBulkDOC, DIC, pH, Lf, P, Na, K, Ca, Mg, Mn, Fe, Al, NH4, NO3, Ntot, SO4, Cl Access (local) Depomessnetz Organik BulkPSMlokal BodenzustandLfU-BDFBDF-RichtlinieBodeneigenschaftenBIS MSGwBDF-RichtlinieBodeneigenschaftenBIS WKS, LWF-BDFBodeneigenschaftenBIS LfL-BDFBDF-RichtlinieBodeneigenschaftenBIS VegetationGBDPflanzensoz. Aufnahmen Access (lokal) BDFPflanzensoz. Aufnahmen lokal MSGwPflanzensoz. Aufnahmen lokal Beispiele für sich ergänzende Datenpools in Bayern

9 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Identifizierung von Querverbindungen Inhaltliche Querverbindungen verschiedener Monitoringprogramme in Bayern Programm Messgrößen (Beisp.)Querverbindung zu ProgrammDatensystem Luftüberwachung (1)Luftbelastung, Deposition(2), (3),UBIS, DMU, Excel (lokal) Depo-Messnetz, DBS (2)Deposition, biotische Wirkung(1), (3), (5)Immoek-Datenbank Stoffeintrag Grundwasser (3)Deposition, Veget., Boden, Grundw. (1), (2), (4)InfoWas/Wiski Bodendauerbeobachtung (4)Boden, Vegetation(1), (2), (3)BIS Geobot. Dauerbeob. (5)Vegetation(2), (3)Access-Datenb. (lokal) (1) Ozonkonz. (2) Tabakschädigung (1), (2), (3) SM-Eintrag (4) SM-Bodengehalte (2), (3) Nährstoffeintrag (5) Pflanzensoziologie

10 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Beispieldatensätze Januar 2007 Beprobung Jan. 07 externe Probennr BGH- Standorte MünchenNaila Augsbur g Arzberg b. Wunsiedel Luise-Kiesselbach- Platz Sebitzer Berg Königspl atzEgerstrasse LIMS-Nr Alµg/m²d Asµg/m²d0,1930,0980,4690,261 Baµg/m²d7,141,5618,53,85 Biµg/m²d0,2170,0410,2230,051 Cdµg/m²d0,0310,0140,0580,038 Ceµg/m²d0,4920,3490,6950,543 Coµg/m²d0,1360,1240,3840,177 Crµg/m²d2,190,79524,30,883 Cuµg/m²d24,62,3136,74,39 LÜB-Daten: - Export aus LIMS - Verarbeitung in Excel - Elemente als Zeilen - keine Koordinaten - kein exaktes Probe- nahmedatum

11 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Beispieldatensätze Cadmium JanFeb Oberbayern AndechsRothenfeld 0,02 BurghausenMarktlerstraße 0,060,03 IngolstadtRechbergstraße 0,030,02 MünchenJohanneskirchen 0,02 MünchenLuise-Kiesselbach-Platz 0,030,05 MünchenMoosach 0,03 MünchenPullach 0,030,01 MünchenStachus 0,080,17 Niederbayern KelheimRegensburger Straße 0,050,03 LandshutPodewilsstraße 0,040,11 PassauStelzhamerstraße 0,05 Saal a.d.DonauAuf dem Gries 0,02 LÜB-Daten: - Zur Auswertung Transformation - Pro Element 1 Tabelle

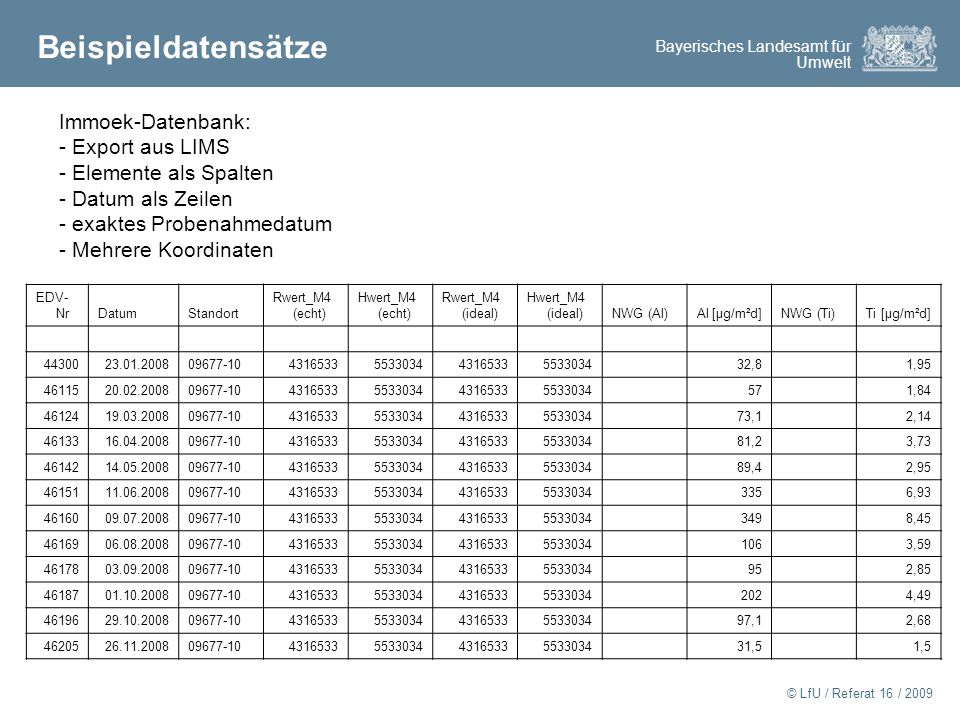

12 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Beispieldatensätze Immoek-Datenbank: - Export aus LIMS - Elemente als Spalten - Datum als Zeilen - exaktes Probenahmedatum - Mehrere Koordinaten EDV- NrDatumStandort Rwert_M4 (echt) Hwert_M4 (echt) Rwert_M4 (ideal) Hwert_M4 (ideal)NWG (Al)Al [µg/m²d]NWG (Ti)Ti [µg/m²d] ,8 1, , ,1 2, ,2 3, ,4 2, , , , , , ,1 2, ,5 1,5

13 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Beispieldatensätze MSGw: - Export aus LIS - Migration von lokaler d-Base DB nach wiski - keine Koordinaten - korrespondierende Stammdaten (R,H-Werte) in InfoWas - Exaktes Probenahmedatum

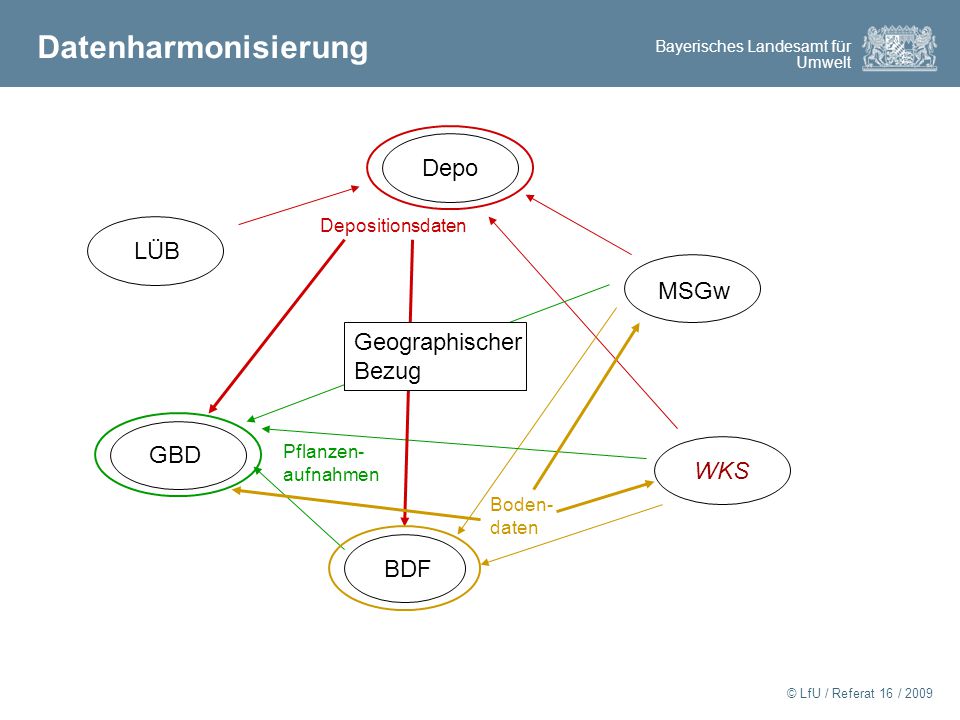

14 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Datenharmonisierung Depo BDF GBD MSGw LÜBWKS Depositionsdaten Boden- daten Pflanzen- aufnahmen Geographischer Bezug

15 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Medienübergreifendes Monitoring Datenharmonisierung und -verknüpfung Daten mit ähnlichen Inhalten sollten harmonisiert werden (Datenstruktur, Methoden, Erfassungszeiträume) Daten mit ähnlichen Inhalten sollten an einer Stelle zusammengeführt werden Für die Verknüpfung von Umweltbeobachtungsprogrammen müssen Daten austauschbar gemacht werden.

16 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Medienübergreifendes Monitoring Probleme Im Umweltbereich häufig je nach Fragestellung unterschiedliche Datenstrukturen, methodische Ansätze und Erfassungszeiträume Häufige Änderung der Datenstruktur notwendig Datenhaltungssysteme häufig medial und individuell strukturiert Unterschiedliche Laborinformationssysteme Geringe Akzeptanz von Zentralsystemen bei usern „was hab ich davon?“ Lange Entwicklungsdauer bei Zentralsystemen mit hoher Komplexität Unterschiedliche Visualisierung- und Auswertungswünsche

17 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Medienübergreifendes Monitoring Anforderungen an Datensysteme Definition von Mindeststandards für die Datenerfassung Bereitstellung einer flexiblen medienübergreifenden Datenplattform zum Datenaustausch Formulierung von Mindestparametern für Querschnitts- fragestellungen Bereitstellung einfacher Visualisierung- und Auswertungstools

18 Bayerisches Landesamt für Umwelt © LfU / Referat 16 / 2009 Medienübergreifendes Monitoring Perspektive Weiterbetrieb der Primärsysteme Aufbau eines Sekundärsystems mit Minimaldatenbestand „Data Warehouse“ Schaffung von Schnittstellen zur Datenintegration und zum Austausch von Daten Bereitstellung von Visualisierungs- und Auswertungstools
