1 6. Nationale und internationale Anwendungsmodelle GDF- ein internationaler Standard zur Modellierung von Straßennetzen GIS IV Seminar 01.07.2004 Karen Knecht

2 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Inhalt 1.Motivation 2.GDF - Einführung - zeitliche Entwicklung 3.Aufbau - Features - Level - Attribute - Relationships 4.GDF-ATKIS 5.Zukunft

3 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 1. Motivation Fahrzeugnavigation und Routenplanung haben in letzten Jahren zunehmend an Bedeutung gewonnen

4 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 1. Motivation Fahrzeugnavigation und Routenplanung haben in letzten Jahren zunehmend an Bedeutung gewonnen  digitale Straßenkarten

5 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 1. Motivation Fahrzeugnavigation und Routenplanung haben in letzten Jahren zunehmend an Bedeutung gewonnen  digitale Straßenkarten erfordern Verknüpfung der Geometrie des Straßennetzes mit verkehrsrelevanten Daten;

6 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 1. Motivation Fahrzeugnavigation und Routenplanung haben in letzten Jahren zunehmend an Bedeutung gewonnen  digitale Straßenkarten erfordern Verknüpfung der Geometrie des Straßennetzes mit verkehrsrelevanten Daten; Zur einheitlichen Erfassung und Beschreibung von Straßennetzen  Standard für den Austausch von digitalen Straßenverkehrsdaten in Europa

7 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 2. GDF- Einführung = Geographic Data Files

8 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 2. GDF- Einführung = Geographic Data Files europäischer Standard zur einheitlichen Erfassung und Beschreibung von Straßennetzen und von zur Straße zugehörigen Daten sowie deren Austausch  Grundlage für digitale Straßenkarten

9 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 2. GDF- Einführung = Geographic Data Files europäischer Standard zur einheitlichen Erfassung und Beschreibung von Straßennetzen und von zur Straße zugehörigen Daten sowie deren Austausch  Grundlage für digitale Straßenkarten enthält Richtlinien zur Datenerfassung, -verwaltung und –präsentation

10 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 2. GDF- Einführung = Geographic Data Files europäischer Standard zur einheitlichen Erfassung und Beschreibung von Straßennetzen und von zur Straße zugehörigen Daten sowie deren Austausch  Grundlage für digitale Straßenkarten enthält Richtlinien zur Datenerfassung, -verwaltung und –präsentation Transformation von GDF-Daten im Austauschformat in das System des jeweiligen Nutzers (z.B. Navigationssystem)

11 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 2. GDF- Einführung = Geographic Data Files europäischer Standard zur einheitlichen Erfassung und Beschreibung von Straßennetzen und von zur Straße zugehörigen Daten sowie deren Austausch  Grundlage für digitale Straßenkarten enthält Richtlinien zur Datenerfassung, -verwaltung und –präsentation Transformation von GDF-Daten im Austauschformat in das System des jeweiligen Nutzers (z.B. Navigationssystem) Anwendung: Fahrzeugnavigation (primär), Flottenmanagement, Verkehrstelematik usw.

12 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen GDF- zeitliche Entwicklung 80er Jahre: Veröffentlichung der ersten Version GDF 1.0

13 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen GDF- zeitliche Entwicklung 80er Jahre: Veröffentlichung der ersten Version GDF 1.0 90er Jahre: Deklarierung als offizieller europäischer Standard durch die CEN (European Committee for Standardization)

14 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen GDF- zeitliche Entwicklung 80er Jahre: Veröffentlichung der ersten Version GDF 1.0 90er Jahre: Deklarierung als offizieller europäischer Standard durch die CEN (European Committee for Standardization) Heute: als weltweiter Standard von der ISO (International Organization for Standardization) anerkannt  Version GDF 4.0 von der ISO/TC204 Working Group 3 erstellt

15 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen GDF- zeitliche Entwicklung 80er Jahre: Veröffentlichung der ersten Version GDF 1.0 90er Jahre: Deklarierung als offizieller europäischer Standard durch die CEN (European Committee for Standardization) Heute: als weltweiter Standard von der ISO (International Organization for Standardization) anerkannt  Version GDF 4.0 von der ISO/TC204 Working Group 3 erstellt Erfassung, Pflege und Vermarktung durch Firmen Teleatlas und NavTech

16 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen GDF- zeitliche Entwicklung 80er Jahre: Veröffentlichung der ersten Version GDF 1.0 90er Jahre: Deklarierung als offizieller europäischer Standard durch die CEN (European Committee for Standardization) Heute: als weltweiter Standard von der ISO (International Organization for Standardization) anerkannt  Version GDF 4.0 von der ISO/TC204 Working Group 3 erstellt Erfassung, Pflege und Vermarktung durch Firmen Teleatlas und NavTech seit 1995 Deutschland durch GDF-Daten flächendeckend erfasst

17 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 3. Aufbau Modellierung der Real-Welt durch folgende Kataloge:

18 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 3. Aufbau Modellierung der Real-Welt durch folgende Kataloge: Feature Catalogue: enthält die in GDF definierten Objekte

19 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 3. Aufbau Modellierung der Real-Welt durch folgende Kataloge: Feature Catalogue: enthält die in GDF definierten Objekte Attribute Catalogue: Liste der Attribute zur näheren Beschreibung der Objekte

20 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 3. Aufbau Modellierung der Real-Welt durch folgende Kataloge: Feature Catalogue: enthält die in GDF definierten Objekte Attribute Catalogue: Liste der Attribute zur näheren Beschreibung der Objekte Relationship Catalogue: beschreibt Beziehungen zw. Objekten

21 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 3. Aufbau Modellierung der Real-Welt durch folgende Kataloge: Feature Catalogue: enthält die in GDF definierten Objekte Attribute Catalogue: Liste der Attribute zur näheren Beschreibung der Objekte Relationship Catalogue: beschreibt Beziehungen zw. Objekten Feature Representation Scheme: def. Art der Objektdarstellung

22 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 3. Aufbau Modellierung der Real-Welt durch folgende Kataloge: Feature Catalogue: enthält die in GDF definierten Objekte Attribute Catalogue: Liste der Attribute zur näheren Beschreibung der Objekte Relationship Catalogue: beschreibt Beziehungen zw. Objekten Feature Representation Scheme: def. Art der Objektdarstellung Quality Description: beschreibt messbare Qualität der Daten

23 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Feature Catalogue Features: Roads, Ferries, Buildings, Traffic Signs u.a.

24 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Feature Catalogue Features: Roads, Ferries, Buildings, Traffic Signs u.a. Feature Classes z.B.- Road-Element(einfach) - Junction (einfach) - Road (komplex) - Intersection (komplex)

25 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Feature Catalogue Features: Roads, Ferries, Buildings, Traffic Signs u.a. Feature Classes z.B.- Road-Element(einfach) - Junction (einfach) - Road (komplex) - Intersection (komplex) Feature Themes (12): - Roads and Ferries - Structures - Land Cover and Use - Public Transport - Administrative Areas

26 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Bsp. Feature Road Parkstr. Schlossallee Road Element Junction Road Intersection Original

27 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Feature Model nodeedgeface Point Feature Line Feature Area Feature Simple Feature Complex Feature Class Feature Theme Level 0 Level 1 Level 2 besteht aus

28 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 0 Level

29 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 0 Graphische Basiselemente werden definiert: Level

30 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 0 Graphische Basiselemente werden definiert: –nodes (0-dim) alternativ dots –edges (1-dim) alternativ polylines –faces (2-dim) alternativ polygons Level

31 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 0 Graphische Basiselemente werden definiert: –nodes (0-dim) alternativ dots –edges (1-dim) alternativ polylines –faces (2-dim) alternativ polygons Topologie Typen: Level

32 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 0 Graphische Basiselemente werden definiert: –nodes (0-dim) alternativ dots –edges (1-dim) alternativ polylines –faces (2-dim) alternativ polygons Topologie Typen: 1.Full topology: topolog. Relationen zwischen den geom. Grundelementen ausführlich definiert Level

33 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 0 Graphische Basiselemente werden definiert: –nodes (0-dim) alternativ dots –edges (1-dim) alternativ polylines –faces (2-dim) alternativ polygons Topologie Typen: 1.Full topology: topolog. Relationen zwischen den geom. Grundelementen ausführlich definiert 2.Connectivity topology: topologische Relationen zwischen Knoten und Kanten Level

34 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 0 Graphische Basiselemente werden definiert: –nodes (0-dim) alternativ dots –edges (1-dim) alternativ polylines –faces (2-dim) alternativ polygons Topologie Typen: 1.Full topology: topolog. Relationen zwischen den geom. Grundelementen ausführlich definiert 2.Connectivity topology: topologische Relationen zwischen Knoten und Kanten 3.Non-explicit topology: topologische Relationen nur zwischen Koordinatenwerten; Feature repräsentiert durch dots, polylines, polygons Level

35 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 0 Graphische Basiselemente werden definiert: –nodes (0-dim) alternativ dots –edges (1-dim) alternativ polylines –faces (2-dim) alternativ polygons Topologie Typen: 1.Full topology: topolog. Relationen zwischen den geom. Grundelementen ausführlich definiert 2.Connectivity topology: topologische Relationen zwischen Knoten und Kanten 3.Non-explicit topology: topologische Relationen nur zwischen Koordinatenwerten; Feature repräsentiert durch dots, polylines, polygons Exakte topologische Anfragen möglich Level

36 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 1 Feature Ebene Level

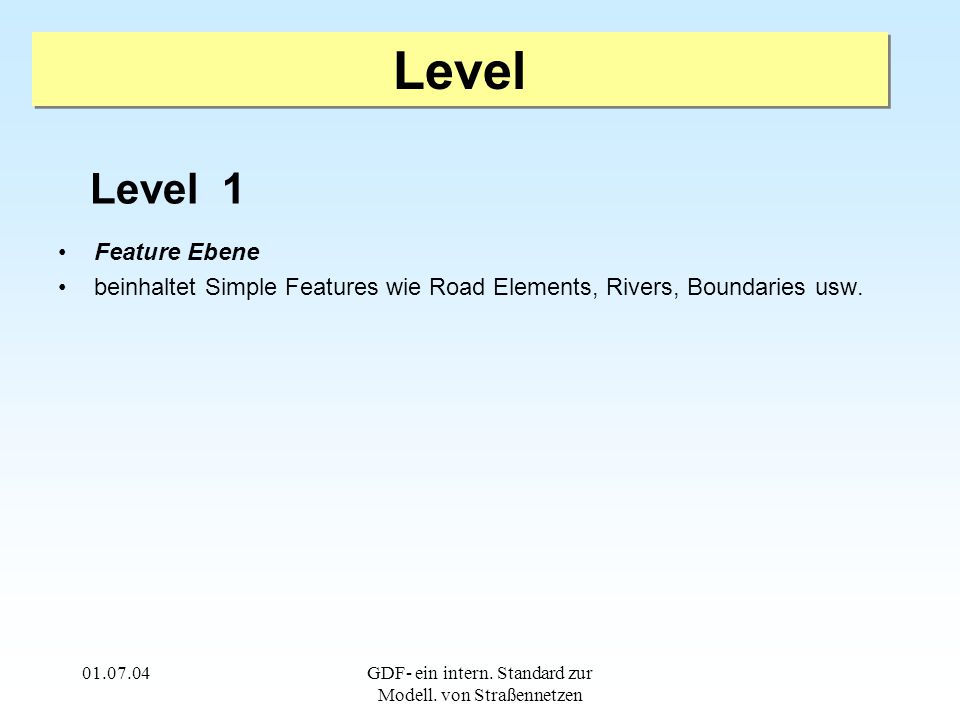

37 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 1 Feature Ebene beinhaltet Simple Features wie Road Elements, Rivers, Boundaries usw. Level

38 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 1 Feature Ebene beinhaltet Simple Features wie Road Elements, Rivers, Boundaries usw. Attribute und Relationen zur genaueren Beschreibung der Features Level

39 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 1 Feature Ebene beinhaltet Simple Features wie Road Elements, Rivers, Boundaries usw. Attribute und Relationen zur genaueren Beschreibung der Features die in GDF am häufigsten genutzte Ebene Level

40 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 1 Feature Ebene beinhaltet Simple Features wie Road Elements, Rivers, Boundaries usw. Attribute und Relationen zur genaueren Beschreibung der Features die in GDF am häufigsten genutzte Ebene zur optimalen Routenfindung Level

41 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 1 Feature Ebene beinhaltet Simple Features wie Road Elements, Rivers, Boundaries usw. Attribute und Relationen zur genaueren Beschreibung der Features die in GDF am häufigsten genutzte Ebene zur optimalen Routenfindung Level 2 Complex Feature Ebene Level

42 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 1 Feature Ebene beinhaltet Simple Features wie Road Elements, Rivers, Boundaries usw. Attribute und Relationen zur genaueren Beschreibung der Features die in GDF am häufigsten genutzte Ebene zur optimalen Routenfindung Level 2 Complex Feature Ebene mehrere Simple Features zu Complex Features vereinigt Level

43 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level 1 Feature Ebene beinhaltet Simple Features wie Road Elements, Rivers, Boundaries usw. Attribute und Relationen zur genaueren Beschreibung der Features die in GDF am häufigsten genutzte Ebene zur optimalen Routenfindung Level 2 Complex Feature Ebene mehrere Simple Features zu Complex Features vereinigt für vereinfachte Darstellung des Straßennetzes Level

44 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Level Übersicht Quelle: ISO/TC

45 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribute Catalogue Detaillierte Beschreibung der Eigenschaften der Objekte und Beziehungen

46 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribute Catalogue Detaillierte Beschreibung der Eigenschaften der Objekte und Beziehungen Attribut-Werte: Code, Text, ID, Zahlenwert

47 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribute Catalogue Detaillierte Beschreibung der Eigenschaften der Objekte und Beziehungen Attribut-Werte: Code, Text, ID, Zahlenwert z.B. die am häufigsten genutzten Attribute für das Feature „Road Element“:- Direction of Traffic Flow (DF), - Functional road Class (FC), - Form of Way (FW), - Official Name (ON)

48 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen

49 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribut Definition Attribute Codes FC: 7  Functional Road Class: Ortsstraße geringer Bedeutung

50 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribut Definition Attribute Codes FC: 7  Functional Road Class: Ortsstraße geringer Bedeutung DF: 2  Direction of Traffic Flow: gesperrt in positiver Richtung (Einbahnstraße)

51 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribut Definition Attribute Codes FC: 7  Functional Road Class: Ortsstraße geringer Bedeutung DF: 2  Direction of Traffic Flow: gesperrt in positiver Richtung ON: Kaufmannstraße  Offizieller Name (Einbahnstraße)

52 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribut Definition Attribute Codes FC: 7  Functional Road Class: Ortsstraße geringer Bedeutung DF: 2  Direction of Traffic Flow: gesperrt in positiver Richtung (Einbahnstraße) ON: Kaufmannstraße  Offizieller Name HS: 3  House Number Structure: regelmäßig mit geraden und ungeraden Nummern auf versch. Seiten RS: 16  erste Hausnummer rechts: Nr. 16 LS: 11  erste Hausnummer links: Nr. 11 RE: 34  letzte Hausnummer rechts: Nr. 34 LE: 19  letzte Hausnummer links: Nr. 19

53 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribut Definition Attribute Codes FC: 7  Functional Road Class: Ortsstraße geringer Bedeutung DF: 2  Direction of Traffic Flow: gesperrt in positiver Richtung (Einbahnstraße) ON: Kaufmannstraße  Offizieller Name HS: 3  House Number Structure: regelmäßig mit geraden und ungeraden Nummern auf versch. Seiten RS: 16  erste Hausnummer rechts: Nr. 16 LS: 11  erste Hausnummer links: Nr. 11 RE: 34  letzte Hausnummer rechts: Nr. 34 LE: 19  letzte Hausnummer links: Nr. 19 DF 2, VT 11  Einbahnstraße gilt für Fahrzeugtyp Auto DF 4, VT 17  keine Durchfahrt für Busse

54 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribut Definition Attribute Codes FC: 7  Functional Road Class: Ortsstraße geringer Bedeutung DF: 2  Direction of Traffic Flow: gesperrt in positiver Richtung (Einbahnstraße) ON: Kaufmannstraße  Offizieller Name HS: 3  House Number Structure: regelmäßig mit geraden und ungeraden Nummern auf versch. Seiten RS: 16  erste Hausnummer rechts: Nr. 16 LS: 11  erste Hausnummer links: Nr. 11 RE: 34  letzte Hausnummer rechts: Nr. 34 LE: 19  letzte Hausnummer links: Nr. 19 DF 2, VT 11  Einbahnstraße gilt für Fahrzeugtyp Auto DF 4, VT 17  keine Durchfahrt für Busse Relationship Codes z.B. „1011“: Road element in built-up area  Gebietseigenschaften

55 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribut Definition Attribute Codes FC: 7  Functional Road Class: Ortsstraße geringer Bedeutung DF: 2  Direction of Traffic Flow: gesperrt in positiver Richtung (Einbahnstraße) ON: Kaufmannstraße  Offizieller Name HS: 3  House Number Structure: regelmäßig mit geraden und ungeraden Nummern auf versch. Seiten RS: 16  erste Hausnummer rechts: Nr. 16 LS: 11  erste Hausnummer links: Nr. 11 RE: 34  letzte Hausnummer rechts: Nr. 34 LE: 19  letzte Hausnummer links: Nr. 19 DF 2, VT 11  Einbahnstraße gilt für Fahrzeugtyp Auto DF 4, VT 17  keine Durchfahrt für Busse Relationship Codes z.B. „1011“: Road element in built-up area  Gebietseigenschaften 2200: Grade Separated Crossing  Über/-Unterführung

56 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribute Simple Attributes: bestehen aus einem Wert

57 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribute Simple Attributes: bestehen aus einem Wert Composite (Zusammengesetzte) Attributes: Zusammenschluss mehrerer Attribute  Satz von Sub-Attributes

58 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribute Simple Attributes: bestehen aus einem Wert Composite (Zusammengesetzte) Attributes: Zusammenschluss mehrerer Attribute  Satz von Sub-Attributes Restrictive Sub-Attributes (Beschränkte): - nicht eigenständig

59 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribute Simple Attributes: bestehen aus einem Wert Composite (Zusammengesetzte) Attributes: Zusammenschluss mehrerer Attribute  Satz von Sub-Attributes Restrictive Sub-Attributes (Beschränkte): - nicht eigenständig - Gültigkeit auf Wert eingeschränkt, der es festlegt

60 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribute Simple Attributes: bestehen aus einem Wert Composite (Zusammengesetzte) Attributes: Zusammenschluss mehrerer Attribute  Satz von Sub-Attributes Restrictive Sub-Attributes (Beschränkte): - nicht eigenständig - Gültigkeit auf Wert eingeschränkt, der es festlegt - erscheinen mit Sub-Attribute, das sie einschränken

61 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Attribute Simple Attributes: bestehen aus einem Wert Composite (Zusammengesetzte) Attributes: Zusammenschluss mehrerer Attribute  Satz von Sub-Attributes Restrictive Sub-Attributes (Beschränkte): - nicht eigenständig - Gültigkeit auf Wert eingeschränkt, der es festlegt - erscheinen mit Sub-Attribute, das sie einschränken Segmented Attributes: verschiedene Teilabschnitte eines linienhaften Features weisen unterschiedliche Werte auf

62 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Beispiel: Composite Attribute kombiniert mit Restrictive Sub-Attribute Feature: Road Element

63 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Beispiel: Composite Attribute kombiniert mit Restrictive Sub-Attribute Feature: Road Element Attribute: Vehicle Type Wert: Truck

64 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Beispiel: Composite Attribute kombiniert mit Restrictive Sub-Attribute Feature: Road Element Attribute: Vehicle Type Wert: Truck Sub-Attribute: Validity Period Wert: 7.00 – 9.00 Uhr

65 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Beispiel: Composite Attribute kombiniert mit Restrictive Sub-Attribute Feature: Road Element Attribute: Vehicle Type Wert: Truck Sub-Attribute: Validity Period Wert: 7.00 – 9.00 Uhr Feature: Road Element

66 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Beispiel: Composite Attribute kombiniert mit Restrictive Sub-Attribute Feature: Road Element Attribute: Vehicle Type Wert: Truck Sub-Attribute: Validity Period Wert: 7.00 – 9.00 Uhr Feature: Road Element Attribute: Speed Restriction Wert: 80 km/h

67 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Beispiel: Composite Attribute kombiniert mit Restrictive Sub-Attribute Feature: Road Element Attribute: Vehicle Type Wert: Truck Sub-Attribute: Validity Period Wert: 7.00 – 9.00 Uhr Feature: Road Element Attribute: Speed Restriction Wert: 80 km/h Sub-Attribute: Validity Direction Wert: both directions

68 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 0150170330 Beispiel: Segmented Attribute Von: 0 Bis: 150 Breite: 14 Von: 150 Bis: 170 Breite: 8 Von: 170 Bis: 330 Breite: 14 Von: 0 Bis: 330 Name: L597 Quelle: Walter

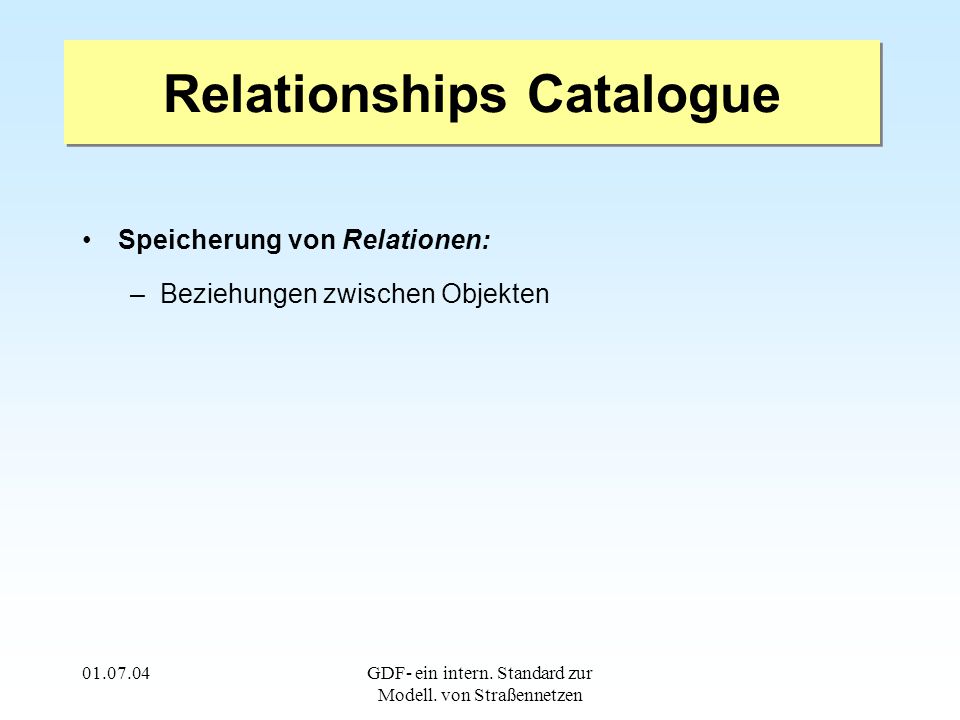

69 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Relationships Catalogue Speicherung von Relationen:

70 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Relationships Catalogue Speicherung von Relationen: –Beziehungen zwischen Objekten

71 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Relationships Catalogue Speicherung von Relationen: –Beziehungen zwischen Objekten –tlw. bessere Darstellung der Informationen als mit Attributen

72 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Relationships Catalogue Speicherung von Relationen: –Beziehungen zwischen Objekten –tlw. bessere Darstellung der Informationen als mit Attributen –meist binäre Relationships (2 Features beteiligt)

73 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Relationships Catalogue Speicherung von Relationen: –Beziehungen zwischen Objekten –tlw. bessere Darstellung der Informationen als mit Attributen –meist binäre Relationships (2 Features beteiligt) –Beteiligung mehrerer Features auch möglich

74 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Relationships Catalogue Speicherung von Relationen: –Beziehungen zwischen Objekten –tlw. bessere Darstellung der Informationen als mit Attributen –meist binäre Relationships (2 Features beteiligt) –Beteiligung mehrerer Features auch möglich –Beteiligung eines Features an mehreren Relationen

75 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Relationen Prohibited Manoeuvre: Manöver eigentlich durchführbar, jedoch verboten; z.B. Abbiegeverbot

76 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Relationen Prohibited Manoeuvre: Manöver eigentlich durchführbar, jedoch verboten; z.B. Abbiegeverbot Restricted Manoeuvre: Manöver erlaubt aufgrund rechtlicher Hinweise (Verkehrsschilder)

77 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Relationen Prohibited Manoeuvre: Manöver eigentlich durchführbar, jedoch verboten; z.B. Abbiegeverbot Restricted Manoeuvre: Manöver erlaubt aufgrund rechtlicher Hinweise (Verkehrsschilder) Priority Manoeuvre: Manöver durch Vorfahrtsrechte erlaubt; z.B. implizit durch „Rechts vor Links“- Regel oder explizit durch Vorfahrtsschilder

78 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Restricted Manoeuvre 2102 L711 L723 J1 J4 L513 L721 L513 Quelle: ISO/TC

79 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 4. GDF - ATKIS Unterschiedliche Erfassung der Straßenverkehrssituationen führt zu beachtlichen Schwierigkeiten in der Zuordnung

80 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 4. GDF - ATKIS Unterschiedliche Erfassung der Straßenverkehrssituationen führt zu beachtlichen Schwierigkeiten in der Zuordnung 1. Navtech – Teleatlas: unabhängige, unterschiedliche Datensätze in GDF, obwohl gleiches Datenmodell

81 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 4. GDF - ATKIS Unterschiedliche Erfassung der Straßenverkehrssituationen führt zu beachtlichen Schwierigkeiten in der Zuordnung 1. Navtech – Teleatlas: unabhängige, unterschiedliche Datensätze in GDF, obwohl gleiches Datenmodell  Doppelerfassung

82 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 4. GDF - ATKIS Unterschiedliche Erfassung der Straßenverkehrssituationen führt zu beachtlichen Schwierigkeiten in der Zuordnung 1. Navtech – Teleatlas: unabhängige, unterschiedliche Datensätze in GDF, obwohl gleiches Datenmodell  Doppelerfassung 2. GDF- ATKIS: - verschiedene Ziele, Zwecke und Anwendungsbereiche (Verkehrstelematik – Topographie)

83 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 4. GDF - ATKIS Unterschiedliche Erfassung der Straßenverkehrssituationen führt zu beachtlichen Schwierigkeiten in der Zuordnung 1. Navtech – Teleatlas: unabhängige, unterschiedliche Datensätze in GDF, obwohl gleiches Datenmodell  Doppelerfassung 2. GDF- ATKIS: - verschiedene Ziele, Zwecke und Anwendungsbereiche (Verkehrstelematik – Topographie) - im Maßstab 1:25.000 gr. Übereinstimmung

84 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Vergleich der Datensätze Quelle: www.ifp.uni-stuttgart.de

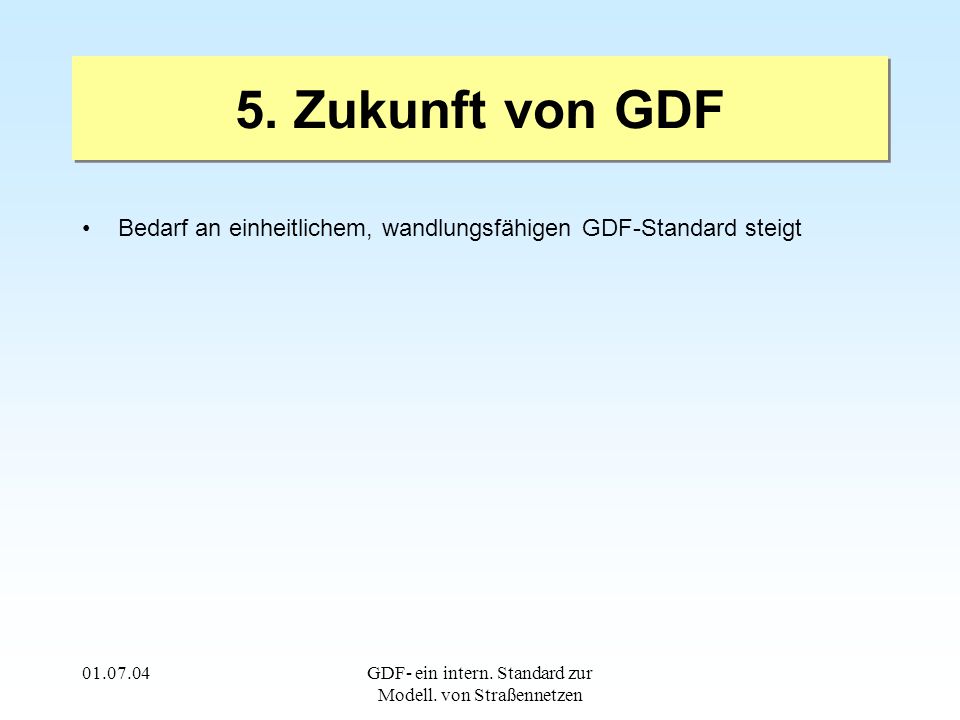

85 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 5. Zukunft von GDF Bedarf an einheitlichem, wandlungsfähigen GDF-Standard steigt

86 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 5. Zukunft von GDF Bedarf an einheitlichem, wandlungsfähigen GDF-Standard steigt Internationale Akzeptanz: GDF ist fortgeschrittener als der Amerikanische (SDTS) oder der Japanische (JDS) Standard

87 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 5. Zukunft von GDF Bedarf an einheitlichem, wandlungsfähigen GDF-Standard steigt Internationale Akzeptanz: GDF ist fortgeschrittener als der Amerikanische (SDTS) oder der Japanische (JDS) Standard Verbesserung: - Benutzerfreundlicheres Kartendisplay (z.B. 3-D Objekte) - online Datenzustellung

88 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 5. Zukunft von GDF Bedarf an einheitlichem, wandlungsfähigen GDF-Standard steigt Internationale Akzeptanz: GDF ist fortgeschrittener als der Amerikanische (SDTS) oder der Japanische (JDS) Standard Verbesserung: - Benutzerfreundlicheres Kartendisplay (z.B. 3-D Objekte) - online Datenzustellung  Neue Version durch ISO/TC Working Group entwickelt in 2003:

89 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen 5. Zukunft von GDF Bedarf an einheitlichem, wandlungsfähigen GDF-Standard steigt Internationale Akzeptanz: GDF ist fortgeschrittener als der Amerikanische (SDTS) oder der Japanische (JDS) Standard Verbesserung: - Benutzerfreundlicheres Kartendisplay (z.B. 3-D Objekte) - online Datenzustellung  Neue Version durch ISO/TC Working Group entwickelt in 2003: XGDF (eXtended GDF)

90 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen ENDE

91 01.07.04GDF- ein intern. Standard zur Modell. von Straßennetzen Literatur ISO/DIS 14825 Intelligent Transport systems - Geographic Data Files (GDF) - Overall data specification von ISO/TC 204 „The reference in digital mapping“ von TeleAtlas „ISO-GDF“ – The Geographic World Standard for ITS von TeleAtlas http://www.ertico.com/links/gdf/gdfintro/gdfincon.htm http://www.ertico.com/links/gdf/gdfdoc/gdfdocon.htm „Zuordnung von raumbezogenen Daten am Beispiel der Datenmodelle ATKIS und GDF“ von Volker Walter (Dissertation) http://www.uni-stuttgart.de/iagb/publikation/darbeit/doerte/all/node11.html http://www.ifp.uni-stuttgart.de/forschung/gis/Matching/matching.htm
