1 Henry Wilhelm, FSU Jena1 Seminar Großrechneraspekte (Mainframe) S/390 Architektur und Hardware

2 Henry Wilhelm, FSU Jena2 Gliederung Einführung S/390 Architektur S/390 Technologie Zusammenfassung Quellen

3 Henry Wilhelm, FSU Jena3 Einführung (1) Ursprünge: 7. April 1964: IBM kündigt S/360 Rechnerfamilie an Erfinder:Gene Amdahl, Gerry Blauuw, Fred Brooks IBM Entwicklungs-Abteilung unter Leitung von B.O.Evans

4 Henry Wilhelm, FSU Jena4 Einführung (2) Eigenschaften der S/360 Architektur: 8 bit pro Byte Einheit der Hauptspeicheradressierung Byte Mehrzweckregister Verzicht auf direkte Hauptspeicher-Adressierung Unterschied zwischen Kernel- und User-Status S/360 Kanal (heute SCSI-Interface)

5 Henry Wilhelm, FSU Jena5 Einführung (3) Grund des Erfolgs: Verpflichtung und Garantie, daß Maschinencode auf allen bisherigen und zukünftigen Rechnermodellen läuft. Weiterentwicklung der S/360 Architektur u.a. S/370 (1970), S/390 (1990), zSeries (2000) S/390 Architektur durch umfangreiche Test-Suite beschrieben.

6 Henry Wilhelm, FSU Jena6 S/390 Architektur (1) Register S/390: 32 bit Steuerungs-, Zugriffs- und Mehrzweckregister zusätzlich 64-bit Gleitkomma zSeries: Alle Register auf 64 bit erweitert

7 Henry Wilhelm, FSU Jena7 S/390 Architektur (2) Gleitkommastandards IEEE 754S/390 Fraktion in Bit Exponent in Bit Fraktion in Bit Exponent in Bit Short238247 Long5211567 Extended64151127 Die meisten Mikroprozessor-Architekturen verwenden den IEEE 754 Standard. S/390 dagegen ausschließlich den S/390 Standard.

8 Henry Wilhelm, FSU Jena8 S/390 Architektur (3) Dezimalarithmetik Darstellung als „gepackte dezimale Zeichenfolge“ 0 bis 31 Ziffern Bsp: Zeichenfolge auf Hauptspeicheradresse 2500 Wert: +00123Wert -04321 7 4 3 0 7 4 3 0 02500 00 02501 12 02502 3C 04 32 1D

9 Henry Wilhelm, FSU Jena9 S/390 Architektur (4) Ascii / Unicode / EBCDIC Darstellung der Alphanumerischen Zeichen: Ascii (herkömmliche PC‘s,...) EBCDIC (S/3xx, zSeries,...) Unicode Weiterentwicklung von Ascii 16 Bit Kodierung / erste 7 Bit US-Ascii Code Unterstützung auch für zSeries

10 Henry Wilhelm, FSU Jena10 S/390 Architektur (5) Ascii / EBCDIC AsciiEBCDIC 8x1616x16Bit Bsp: 'A'41C1 'J'4AD1

11 Henry Wilhelm, FSU Jena11 S/390 Architektur (6) Big/Little Endian Unterschiede beim Laden eines Registers: Big Endian-Format S/390, BS/2000, Sparc, HP Precision, PowerPC Verwendung: Internet IP-Adressierung Little Endian-Format Pentium/Alpha Verwendung: Ethernet Adressierung

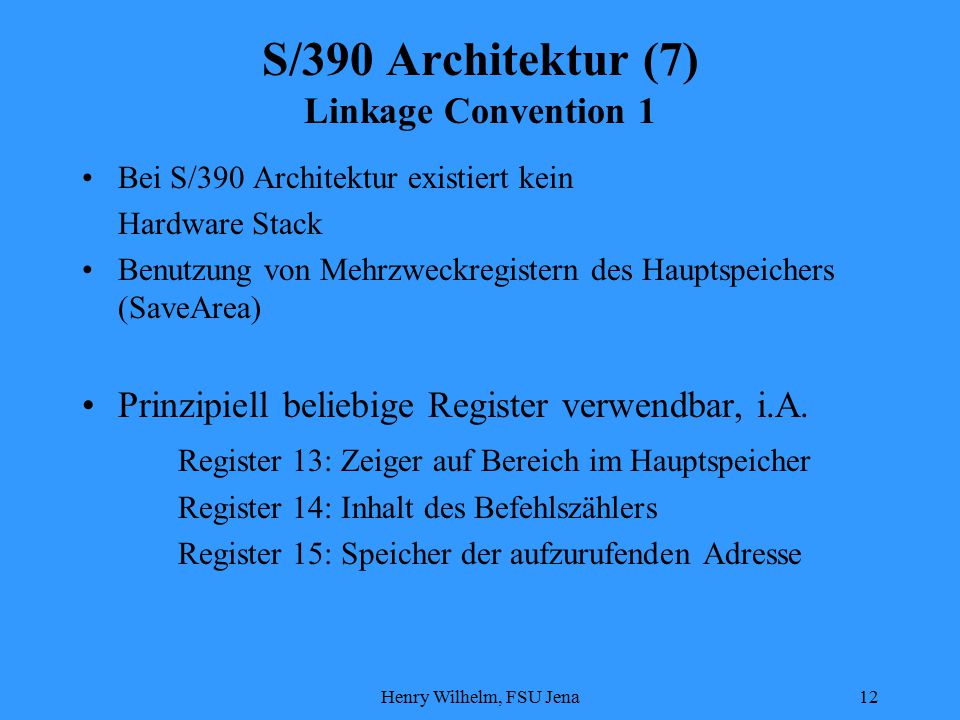

12 Henry Wilhelm, FSU Jena12 S/390 Architektur (7) Linkage Convention 1 Bei S/390 Architektur existiert kein Hardware Stack Benutzung von Mehrzweckregistern des Hauptspeichers (SaveArea) Prinzipiell beliebige Register verwendbar, i.A. Register 13: Zeiger auf Bereich im Hauptspeicher Register 14: Inhalt des Befehlszählers Register 15: Speicher der aufzurufenden Adresse

13 Henry Wilhelm, FSU Jena13 S/390 Architektur (8) Linkage Convention 2 0 1 13 14 15 Calling Program Mehrzweck Register Called Program Save Area Pointer Return Address Calling Address Save Area

14 Henry Wilhelm, FSU Jena14 S/390 Architektur (9) Speicherschutz Aufteilung des Hauptspeichers in 4096 Byte große Blöcke  Zuordung von 4 Bit Schlüssel im Program Status Word  Bei jedem Speicherzugriff wird aus einem Schnellspeicher dieser Schlüssel ausgelesen und mit 4 Bit Feld verglichen

15 Henry Wilhelm, FSU Jena15 S/390 Technologie (1) Bipolar/CMOS Anfangs S/3xx mit Bipolar, nun mit CMOS Grund: Pro Bipolar: vor den 80ern einfach schneller Contra Bipolar: verbrauchte relativ viel Energie Mittlerweile (seit 1994) Umstieg auf CMOS

16 Henry Wilhelm, FSU Jena16 S/390 Technologie (2) Packaging Technologie/MCM 1 Großer Unterschied zu anderen Rechnern: CPU, Chips für L2 Cache, Cache-Ansteuerung sowie E/A-Ansteuerung auf Multi Chip Modul (MCM) Bsp.: z900 MCM 127 x 127 mm Multilagen-Glas-Keramik-Träger 107 (!) Verdrahtungslagen, 35 Chips Idee damals auch beim Pentium Pro aufgenommen

17 Henry Wilhelm, FSU Jena17 S/390 Technologie (3) Packaging Technologie/MCM 2 (z900)

18 Henry Wilhelm, FSU Jena18 S/390 Technologie (4) Packaging Technologie/MCM 3 (z900)

19 Henry Wilhelm, FSU Jena19 S/390 Technologie (4) Packaging Technologie/MCM 3 (Querschnitt) 1 km Draht Hier zum großen Teil Glaskeramikschichten Früher Al 2 O 3 (ungünstigere Dielektrizitätskonstante)

20 Henry Wilhelm, FSU Jena20 S/390 Technologie (5) MCM Kühlsystem 1

21 Henry Wilhelm, FSU Jena21 S/390 Technologie MCM Kühlsystem 2

22 Henry Wilhelm, FSU Jena22 Zusammenfassung Es existieren Unterschiede zwischen „normalen“ PC‘s und Mainframes der S/3xx Serie –Zeichen- / Zahlenkodierung –Kein Stack bei den S/3xx –Linkage Convention –Speicherschutz –Packaging Technologie Zukunft für Mainframes gewiss (?)
