1 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Example XSLT View in XML Editor

2 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Alternative zu XML JSON – Alternative zu XML –siehe: http://www.json.org/ oder http://de.wikipedia.org/wiki/JSONhttp://www.json.org/ http://de.wikipedia.org/wiki/JSON Beispiel von: http://www.developer.com/lang/jscript/article.php/3596836

3 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Alternative zu XML Schema Regular Language Description for XML New Generation (RELAX NG) –RELAX-NG-Schema selbst ein XML-Dokument, jedoch bietet es auch eine beliebte kompakte Nicht-XML-Syntax an –OASIS RELAX NG Tutorial Committee Spezification von 2001 ( http://www.oasis-open.org/committees/relax-ng/tutorial-20011203.html) http://www.oasis-open.org/committees/relax-ng/tutorial-20011203.html

4 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Bis jetzt … XML-Datei XML-Schema oder DTD Realität Modell (z.B. UML, ER) XML-Datei

5 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XML-Datei XML-Schema oder DTD XML-Datei … und … Validating XML Parser Application

6 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle … und … GIF, JPG, NSK- TIFF etc. AVI, AU, WAV, WMA, MP3 etc. MPG, WMV, RM, etc. DOC, HTML, PDF, etc. JPEG, GIF etc.

7 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Was fehlt noch? Semantik – wurde erwähnt, kommt in 2007 Anfragen an XML-Daten? Speicherung von XML-Daten / XML-Dateien? Erzeugung von XML-Dateien?

8 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Validating XML Parser Application XML-Datei XML-Schema oder DTD XML-Datei ?

9 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Anfragesprachen für XML Sprache Herkunft XML-QL AT&T/INRIA u.a. YATL INRIA Frankreich Lorel Stanford University XQL GMD/Fuji u.a. Quilt IBM/Software AG/INRIA XQuery W3C XML-GL Politechnikum Mailand XMAS Univ. of California XML Matching And Structuring (XMAS) query language

10 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle

11 XQuery XQuery 1.0: An XML Query Language –W3C Proposed Recommendation 21 November 2006 Definition: XQuery operates on the abstract, logical structure of an XML document, rather than its surface syntax. This logical structure, known as the data model, is defined in [XQuery/XPath Data Model (XDM)]. [XQuery/XPath Data Model (XDM)]

12 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Anwendungsbeispiele XQuery kann genutzt werden um: –Informationen zur Nutzung in Web Services extrahieren –Reports zu generieren –Transformation von XML nach (X)HTML –Suche in XML Dokumenten (z.B. im Web) –…

13 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XQuery Prozessor XQuery Abfrage DB XML Dokumente Quellen Eingabe Ausgabe XML HTML z.B.

14 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Eingabe-Funktionen doc( )[path expression] –doc("books.xml")/bookstore/book/title –doc("books.xml")/bookstore/book[price<30] collection( )[path expression] –collection("http://example.org")//customer collection() – abhängig von der Impl.

15 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XQuery XQuery Sprachelemente: –Element Konstruktoren –FLWOR –Pfad Ausdrücke –Listen Ausdrücke –Datentyp Ausdrücke

16 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle FLWOR Eine zentrale Rolle in XQuery spielen die sogenannten FLWOR-Ausdrücke (ausgesprochen: flower). FLWOR ist eine Abkürzung für die Konstrukte for, let, where, order by und return, und kann als Analogie zu den (SELECT, FROM, WHERE) - Konstrukten in SQL betrachtet werden.

17 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XQuery Beispiel 1 Finde alle Diplomarbeiten, die nach 2002 erstellt wurden: FOR $x IN doc(“DA.xml") /bib/DA WHERE $x/Jahr > 2002 RETURN $x/Titel FOR $x IN doc(“DA.xml") /bib/DA WHERE $x/Jahr > 2002 RETURN $x/Titel Ergebnis: abc def ghi

18 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XQuery vs XSLT XSLT hat Stärken in –Formatierungen –Transformation –Dokumentorientiert XQuery hat Stärken in –Umgang mit großen Datenmengen (Optimierung) –Daten(struktur)orientiert

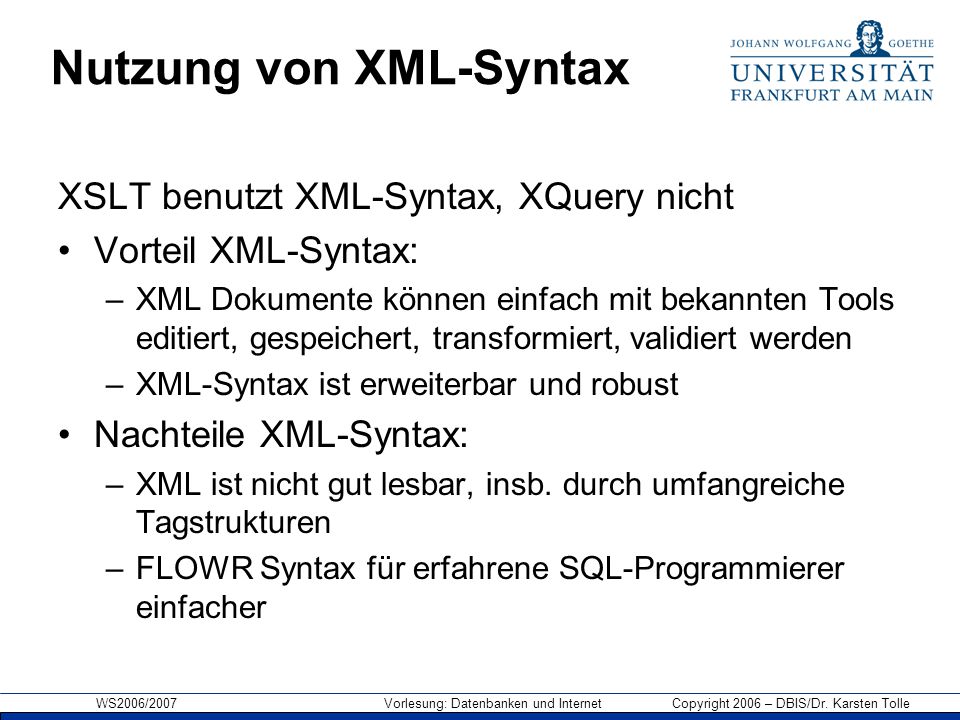

19 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Nutzung von XML-Syntax XSLT benutzt XML-Syntax, XQuery nicht Vorteil XML-Syntax: –XML Dokumente können einfach mit bekannten Tools editiert, gespeichert, transformiert, validiert werden –XML-Syntax ist erweiterbar und robust Nachteile XML-Syntax: –XML ist nicht gut lesbar, insb. durch umfangreiche Tagstrukturen –FLOWR Syntax für erfahrene SQL-Programmierer einfacher

20 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle 1Mb 1503 160 33 90 Xalan xt MSXML Saxon 8.4 XSLT XQuery Saxon 8.4 Qizx Galax 136 351 1870 4Mb 11006 2253 519 1340 1575 711 6672 10Mb 65855 16414 4248 11126 11947 1813 16625 O(n 2 ) O(n) Von: Michael Kay, XTech 2005: Comparing XSLT and XQuery Saxon 8.5 1Mb 27 XSLT XQuery Saxon 8.516 4Mb 26 16 10Mb 45 31 Eine einzelne Anfrage!

21 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Validating XML Parser Application XML-Datei XML-Schema oder DTD XML-Datei ?

22 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Speicherung von XML XML-Datenbank – Tamino, eXite, … Relationale Datenbank –Wie? Abbildungen von XML auf Datenbanken TextbasiertStrukturbasiertModellbasiert

23 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Textbasiert Speicherung des Dokumentes als Einheit z.B. in einem CLOB. –Unterstützung des Zugriffs durch Verwendung von Indizes Volltextindex Strukturindex

24 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Strukturbasiert Abbildung auf mehrere Tabellen, die das Objektmodell wiederspiegeln. Tolle Karsten Robert-Mayer-Str. Frankfurt NameFirstnameStreetTownType TolleKarstenRobert-Mayer-Str.Frankfurtbusiness Address

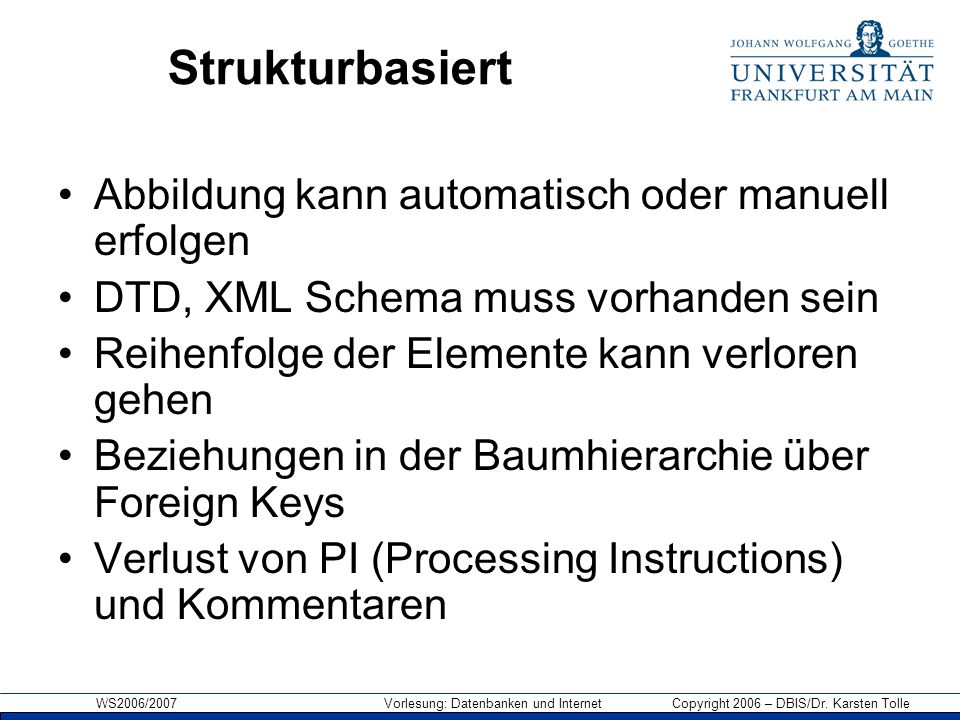

25 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Strukturbasiert Abbildung kann automatisch oder manuell erfolgen DTD, XML Schema muss vorhanden sein Reihenfolge der Elemente kann verloren gehen Beziehungen in der Baumhierarchie über Foreign Keys Verlust von PI (Processing Instructions) und Kommentaren

26 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Modellbasiert Abbildung der Graphstruktur! (DOM) Kommentare und PI gehen verloren

27 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Übersicht: Abbildungen Abbildungen von XML auf Datenbanken TextbasiertStrukturbasiertModellbasiert

28 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Baumstruktur wichtig für XML Anfragen XPath bildet die Grundlage FOR $x IN doc(“DA.xml") /bib/DA WHERE $x/Jahr > 2002 RETURN $x/Titel FOR $x IN doc(“DA.xml") /bib/DA WHERE $x/Jahr > 2002 RETURN $x/Titel

29 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten self (.)

30 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten child (standard)

31 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten parent

32 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten ancestor (..)

33 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten ancestor-or-self

34 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten descendant

35 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten descendant-or-self (//)

36 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten preceding

37 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten following

38 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten preceding-sibling

39 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle XPath Grundlagen - Achsen Kontextknoten following-sibling

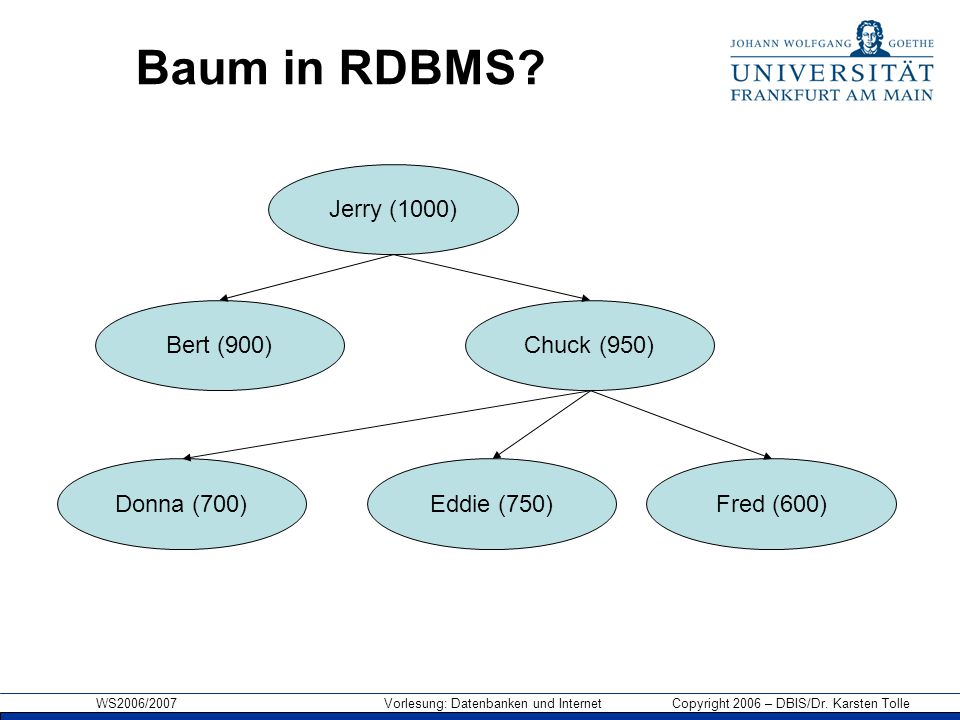

40 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Baum in RDBMS? Jerry (1000) Bert (900)Chuck (950) Donna (700)Eddie (750)Fred (600)

41 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle z.B. Adjazenz Matrix als Tabelle NameBossGehalt JerryNULL1000 BertJerry900 ChuckJerry950 DonnaChuck700 EddieChuck750 FredChuck600

42 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Adjazenz Matrix als Tabelle NameBossGehalt JerryNULL1000 BertJerry900 ChuckJerry950 DonnaChuck700 EddieChuck750 FredChuck600 Jerry (1000) Bert (900)Chuck (950) Donna (700)Eddie (750)Fred (600) Anomalien möglich! Personal

43 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Adjazenz Matrix als Tabelle IDNameBossGehalt 1JerryNULL1000 2Bert1900 3Chuck1950 4Donna3700 5Eddie3750 6Fred3600 Jerry (1000) Bert (900)Chuck (950) Donna (700)Eddie (750)Fred (600) Anfrage nach Namen des Boss? Personal

44 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Anfrage: Wer ist Boss? IDNameBossGehalt 1JerryNULL1000 2Bert1900 3Chuck1950 4Donna3700 5Eddie3750 6Fred3600 SELECT B1.Name, ‘ Boss von ’, E1.Name FROM Personal AS B1, Personal AS E1 WHERE B1.ID = E1.Boss Personal

45 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Anfrage: Wer ist Boss von Boss? IDNameBossGehalt 1JerryNULL1000 2Bert1900 3Chuck1950 4Donna3700 5Eddie3750 6Fred3600 SELECT B1.Name, ‘ Ober-Boss von ’, E2.Name FROM Personal AS B1, Personal AS E1, Personal AS E2 WHERE B1.ID = E1.Boss AND E1.ID = E2.Boss Personal Ober-…-Ober-Boss???  ancestor ???

46 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Hilfe! Jerry (1000) Bert (900)Chuck (950) Donna (700)Eddie (750)Fred (600) 1 23 4 56 789 10 11 12 Vergleiche: Traversierungs-Algorithmen für Binäre-Bäume  Inorder-, Preorder- und Postorder

47 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Adjazenz Matrix als Tabelle IDNameleftrightGehalt 1Jerry1121000 2Bert23900 3Chuck411950 4Donna56700 5Eddie78750 6Fred910600 Personal Jerry (1000) Bert (900)Chuck (950) Donna (700)Eddie (750)Fred (600) 1 23 4 56 789 11 12 10

48 WS2006/2007 Vorlesung: Datenbanken und Internet Copyright 2006 – DBIS/Dr. Karsten Tolle Anfragen Wer hat gar nix zu sagen? (Blätter) Wer ist der oberste Boss? (Wurzel) Alle Unterstellten von X? (Nachfahren) Alle Chefs von Y? (Vorfahren) … Jerry (1000) Bert (900)Chuck (950) Donna (700)Eddie (750)Fred (600) 1 23 4 56 11 12 10 78
