1 Routing vs. Switching Simon Osiander

2 Motivation Veränderung der Internetlandschaft
Anstieg der Nutzerzahlen Multimedia u. Echtzeitanwendungen Entwicklung neuer Techniken Multilayer Switch Layer 3 Switch IP Switch Routing Switch Switching Router Wire Speed Router Swoter 50 100 150 200 250 300 1996 1997 1998 1999 2000 2001 Gesamter Weitverkehr IP Voice New World Old World Simon Osiander

3 Gliederung Überblick: aktive Netzkomponenten Layer 3 Switching
Bridge Switch Router Layer 3 Switching Ausblick: Layer 4 Switching Simon Osiander

4 Bridge 1 Segmentiert Netzwerke arbeitet auf OSI-Schicht 2 2 Konzepte
Protokolltransparent unsichtbar für vernetzte Endgeräte 2 Konzepte Transparente-Bridge/Spanning-Tree-Bridge Source Routing Bridge Simon Osiander

5 Bridge 2 Transparente Bridge Source-Routing-Bridge
Einfache Installation Problem bei mehreren Switches: Schleifen Spanning Tree schlechte Nutzung der Bandbreite Source-Routing-Bridge angeschlossene Maschinen müssen Routen kennen Rahmen trägt High-Order-Bit und Route Simon Osiander

6 Switch gleiche Funktion wie Bridge, aber mehr Ports (Multiport Bridge)
ermöglicht parallelen Datentransfer gesamte Bandbreite steht zur Verfügung Simon Osiander

7 Switch - Interner Aufbau
Matrix Switch alle Ports sind miteinander verbunden im Switch werden direkte Verbindungen geschaltet Backplane Switch gemeinsamer Hochgeschwindigkeitsbus für alle Ports Simon Osiander

8 Switch -Methoden der Weiterleitung
Store and Foreward Switching Frames werden komplett gelesen und zwischengespeichert fehlerhafte Pakete werden erkannt Cut-Through Switching liest nur ersten 14 Bytes des Frames keine Fehlererkennung alle Ports haben gleiche Geschwindigkeit heutige Switches arbeiten mit Store and Foreward Simon Osiander

9 Router Verbinden Netze auf Schicht 3 des OSI-Modells
nicht protokoll-transparent Aufgaben: Segmentierung in Broadcastbereiche Bereitstellung eines WAN-Zugriffes Sicherheit (Firewall Service) Routing Simon Osiander

10 Routing Prozeß der “optimalen” Wegwahl von Datenpaketen
statisches Routing Routen sind fest vorgegeben dynamisches Routing Routen werden neu ermittelt Router tauschen untereinander Informationen mit Hilfe von Routing-Protokollen aus ( z.B OSPF, RIP ) Simon Osiander

11 Routing Niedrige Performance durch aufwendige Verarbeitungsabläufe
lesen und ändern des Headers in jedem Paket Suchen der Adresse in Routing Tabelle O(log2n) Switch O(1) Softwarebasiert kein flexibles Routing nur “Shortest Path” ungleichmäßige Auslastung Router werden zu Flaschenhälsen Simon Osiander

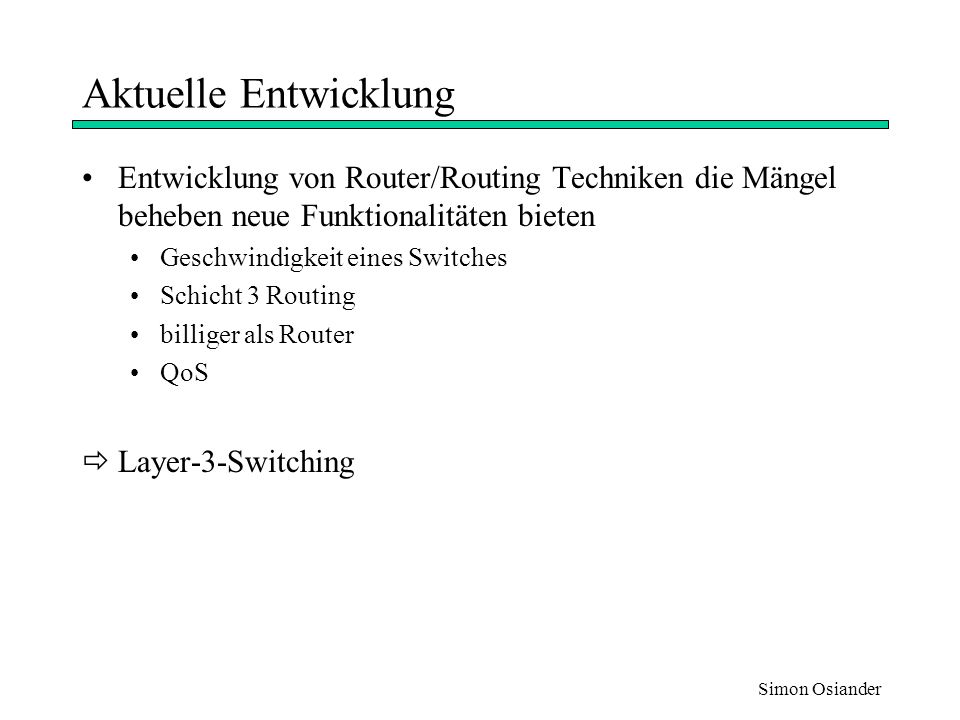

12 Aktuelle Entwicklung Entwicklung von Router/Routing Techniken die Mängel beheben neue Funktionalitäten bieten Geschwindigkeit eines Switches Schicht 3 Routing billiger als Router QoS Layer-3-Switching Simon Osiander

13 Kantenmodell Schicht 3 Intelligenz an Netzkanten, im Kern wird geswitcht Router werden durch Erzeugung von “Shortcuts” umgangen “route once, switch thereafter” Implementiert durch: 3Com’s Fast IP Cabletron’s Secure Fast Virtual Network Architecture Cascade’s IP Navigator Simon Osiander

14 Fast IP (3Com) Arbeitet mit NHRP (Next Hop Resolution Protocol)
NBMA Netz aufgeteilt in 3 LIS (logische IP Subnetze) Kommunikation zwischen Zwischen Subnetzen nur über Router möglich Simon Osiander

15 Fast IP (3Com) NHRP liefert NBMA Adresse (z.B MAC)
hops werden reduziert Simon Osiander

16 Fast IP (3Com) A möchte Daten zu B schicken B ist in anderem Subnetz
A startet standard IP Übertragung Gleichzeitig NHRP Request in Richtung B A erhält die NHRP Response und leitet den Verkehr zu Host B um B erhält Request und schickt Response zurück Nicht geroutet, sondern über Switches Simon Osiander

17 Kernmodell Besitzt auch im Kern Schicht-3-Intelligenz
Definition von Flußklassen Zuordnung anhand ersten Paketes Labels Implementiert durch: Cisco’s TAG-Switching , NetFlow Ipsilon’s IP Switching MPLS (IETF-Standardisierung) Simon Osiander

18 TAG-Switching Tag Switch Router nehmen an Routing Protokollen teil
TSR generieren lokale Tags für erreichbare Routen Austausch der Tags über Tag Distribution Protocol Nur Netzzugangs TSR trifft Routing Entscheidung Simon Osiander

19 Weiterleitungkomponente 1
Tag-Information kann in einem Paket auf verschiedene Weisen Tranpotiert werden Tag-Header zwischen Schicht 2 und 3 Header Als Teil des Schicht 2 Header (ATM) Als Teil des Schicht 3 Header (Flußlabelfeld in IPv6) Weiterleitungsinformation steht in Tag Information Base Eintrag besteht aus: eingehendes Tag ausgehendes Tag ausgehende Schnittstelle ausgehende Verbindungsinformation (z.B. MAC Adr.) Simon Osiander

20 Weiterleitungkomponente 2
Weiterleitungsoperation basiert auf “Label-Swapping” Simon Osiander

21 Kontrollkomponente Erzeugt Tag-Bindungen und verteilt sie unter den Tag-Switches Beinhaltet Routing Protokolle und Tag Distibution Protocol Sammlung von Modulen mit speziellen Routingfunktionen Zielorientiertes Routing Multicast Flexibles Routing Dienstqualität (Quality of Service) Simon Osiander

22 MPLS Standardisierung der IETF für “label switching” Ziele:
Besseres Preis/Performance von Netzwerkschicht Routing Skalierbarkeit des Schicht 3 Routings Flexibilität in der Auslieferung von Routing Services kein spezifisches Schicht 3 Protokoll Unterstützung für viele Schicht 2 Technologien ( Frame Relay, ATM, Ethernet, Token Ring) Simon Osiander

23 MPLS Standardisierungen:
Protokolle für zielorientiertes, Multicast u. hierarchisches Routing Unterstützung Expliziter Routen Label-Transport, Label-Kapselung QoS Simon Osiander

24 Layer 4-Switching Paketweiterleitung auf Basis der Schicht 4 Information (z.B. TCP oder UDP Adresse) Layer 4-Switches vermitteln unmittelbar zwischen Anwendungen Nachteil: große Tabellen Vorteil: Priorisierung von Anwendungen (QoS) zusätzliche Sicherheits- und Managegementfunktionen Simon Osiander
