1 HST TeleMatic Fernwirktechnik und Automatisierung wachsen zusammen – für die Betriebssicherheit Ihrer Anlagen

2 Übersicht IT-Systeme

3 TeleMatic-Controller:Systemkomponenten
TeleMatic-Controller SMART-400

4 TeleMatic Systembaukasten
Steuerungs- Software IEC Software-Bibliothek HST HydroMatic TeleMatic Software-Optionen Ganglinien vor Ort Videoüberwachung Prozessvisualisierung vor Ort dezentrale vollsynthetische Sprachansage Ansteuerung Textdisplays dezentrale Alarmierung DFÜ ISDN Telefon GSM Ethernet Wireless LAN DSL Standleitung Funk GPRS Fernalarm ISDN Telefon GSM GPRS Bedienen und Beobachten Textdisplay TD12/20 Grafik-Diplay CP Systemschnittstellen Profibus-Master Slave COM2/COM3 TeleMatic-Controller SMART-100 SMART-200 SMART-300 SMART-400 SMART-400/CP E/A-Busklemmen TeleMatic KL Systemplattform

5 TeleMatic - Systemeigenschaften
PC-basierte Fernwirktechnik besteht aus 5 Komponenten PC-basierte Fernwirktechnik bietet maximale Offenheit Datenerfassungs- / Archivierungs-software Verwendung von Standard Hardware-Komponenten Echtzeit-Steuerungssoftware nach IEC61131 Verwendung von Standard-Software Standard Betriebssystem (Windows 2000, XP, CE) Einfache Möglichkeit zur Realisierung applikations- oder branchenspezifischer Lösungen Industrie PC Standard E/A-System

6 TeleMatic - Stationskonfigurator

7 TeleMatic-Controller SMART-400
Der TeleMatic-Controller SMART-400 bildet die Zentraleinheit einer leistungsfähigen, flexibel erweiterbaren TeleMatic-Station. Der SMART-400 ist ein modularer Hutschienen-PC mit Ethernet-Schnittstelle. Über die PC104-Schnittstelle können weitere Komponenten der SMART-300 und SMART-400 Familie (u. a. Profibus-Master, RS 232-Modul) angeschlossen werden. Als lokale E/A-Erweiterung werden die Busklemmen TeleMatic KL an der K-Bus-Schnittstelle direkt auf der Hutschiene angereiht. Die Modem-Ankopplung erfolgt über die RS 232-Schnittstelle.

8 TeleMatic-Controller SMART-400/CP
Der TeleMatic-Controller SMART-400 bildet die Zentraleinheit einer leistungsfähigen, flexibel erweiterbaren TeleMatic-Station. Der TeleMatic-Controller SMART-400/CP besitzt zwei Ethernet-, zwei USB-Anschlüsse (z.B. für ISDN-Adapter) und eine RS 232-Schnittstelle. Das Einbau-Control-Panel mit Touch-Screen ist für den Schaltschrankeinbau konzipiert.

9 TeleMatic-Controller SMART-400 /D
Der TeleMatic-Controller SMART-400 /D bietet zusätzlich zum SMART-400 zwei USB-Anschlüsse (z.B. für ISDN-Adapter) und eine DVI–Schnittstelle zum Anschluss von externen Displays oder VGA-Monitoren.

10 TeleMatic-Controller SMART-300
Der TeleMatic-Controller SMART-300 bildet die Zentraleinheit einer leistungsfähigen, flexibel erweiterbaren TeleMatic-Station. Der SMART-300 ist ein modularer Hutschienen-Industrie-Controller mit Ethernet-Schnittstellen. Über die PC104-Schnittstelle können weitere Komponenten der SMART-300 und SMART-400 Familie (u. a. Profibus-Master, RS 232-Modul) angeschlossen werden. Als lokale E/A-Erweiterung werden die Busklemmen TeleMatic KL an der K-Bus-Schnittstelle direkt auf der Hutschiene angereiht. Die Modem-Ankopplung erfolgt über die RS 232-Schnittstelle.

11 TeleMatic-Controller SMART-210
Der TeleMatic-Controller SMART-210 bildet die Zentraleinheit einer kompakten, modular erweiterbaren intelligenten TeleMatic-Station. Der SMART-210 ist ein Hutschienen-Industrie-Controller mit 2 RS232-Schnittstellen. Als lokale E/A-Erweiterung werden die Busklemmen TeleMatic KL an der K-Bus-Schnittstelle direkt auf der Hutschiene angereiht. Die Modem-Ankopplung (Wählverbindung) erfolgt über die RS 232-Schnittstelle.

12 TeleMatic-Controller SMART-200
Der TeleMatic-Controller SMART-200 bildet die Zentraleinheit einer kompakten, modular erweiterbaren intelligenten TeleMatic-Station. Der SMART-200 ist ein Hutschienen-Industrie-Controller mit einer Profibus-Schnittstelle (DP Slave) und zwei RS232-Schnittstellen. Als lokale E/A-Erweiterung werden die Busklemmen TeleMatic KL an der K-Bus-Schnittstelle direkt auf der Hutschiene angereiht. Die Modem-Ankopplung (Standleitung) erfolgt über die Profibus-Schnittstelle.

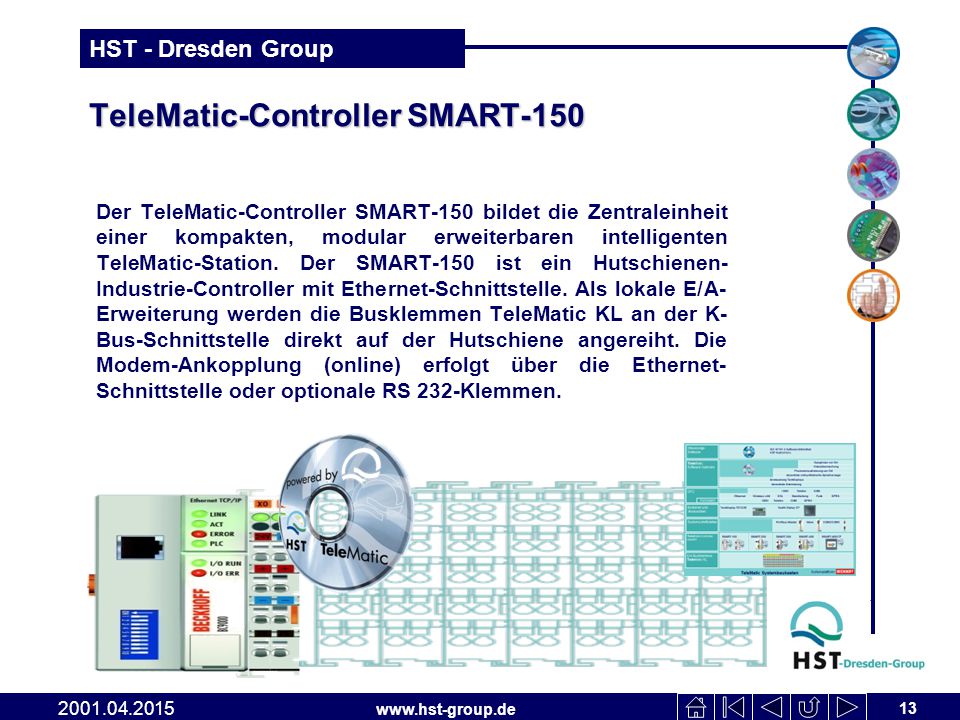

13 TeleMatic-Controller SMART-150
Der TeleMatic-Controller SMART-150 bildet die Zentraleinheit einer kompakten, modular erweiterbaren intelligenten TeleMatic-Station. Der SMART-150 ist ein Hutschienen-Industrie-Controller mit Ethernet-Schnittstelle. Als lokale E/A-Erweiterung werden die Busklemmen TeleMatic KL an der K-Bus-Schnittstelle direkt auf der Hutschiene angereiht. Die Modem-Ankopplung (online) erfolgt über die Ethernet-Schnittstelle oder optionale RS 232-Klemmen.

14 TeleMatic-Controller SMART-100
Der TeleMatic-Controller SMART-100 bildet die Zentraleinheit einer kompakten, modular erweiterbaren TeleMatic-Station. Der SMART-100 ist ein Hutschienen-Industrie-Controller mit Profibus-Schnittstelle, die für den Anschluss von Standleitungs- oder Funkmodems geeignet ist. Als lokale E/A-Erweiterung werden die Busklemmen TeleMatic KL an der K-Bus-Schnittstelle direkt auf der Hutschiene angereiht.

15 Beispiele Darmstadt Rechen Winterberg PW In der Büre

16 Fernwirktechnik / SPS-Technik
Vorhaben: Datenerfassung in den Pumpstation Guben AG: Gubener WAZ Leistung: Steuerung und Datenfernübertragung aus den Pumpstationen mit SMART-200 zum Prozessleitsystem HydroDat®, Entwicklung eines Hardware-Standards nach Kundenvorgabe Übertragungsweg: GPRS

17 Fernwirktechnik / SPS-Technik
Vorhaben: Datenerfassung im PW Oberböhmsdorf AG: ZV Obere Saale Leistung: Steuerung und Datenfernübertragung mit SMART-200 zum Prozessleitsystem HydroDat® Übertragungsweg: GPRS

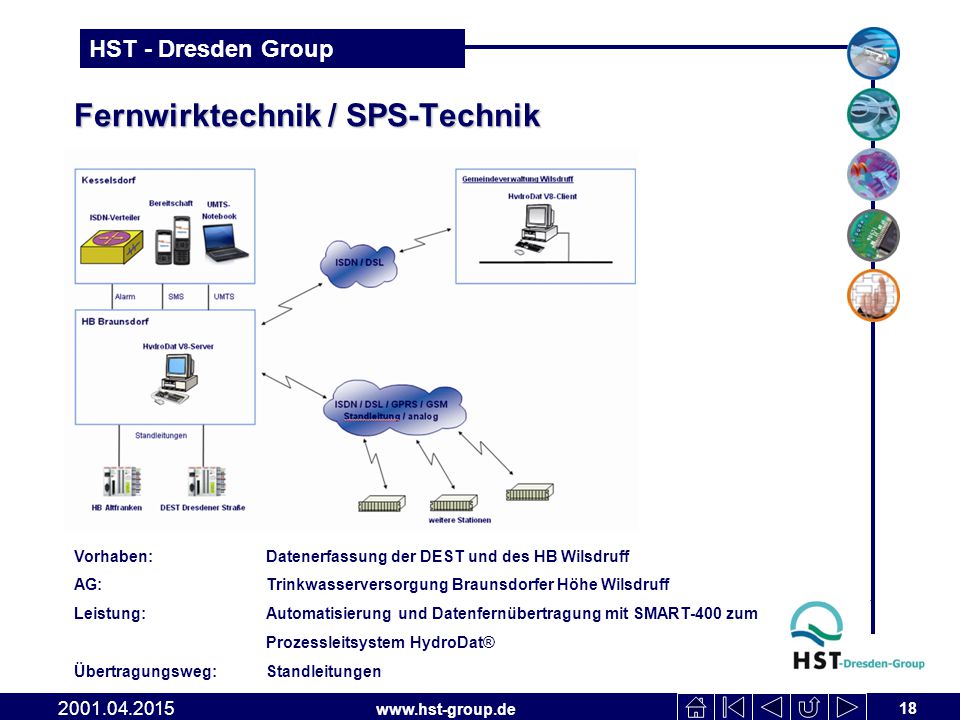

18 Fernwirktechnik / SPS-Technik
Vorhaben: Datenerfassung der DEST und des HB Wilsdruff AG: Trinkwasserversorgung Braunsdorfer Höhe Wilsdruff Leistung: Automatisierung und Datenfernübertragung mit SMART-400 zum Prozessleitsystem HydroDat® Übertragungsweg: Standleitungen

19 Fernwirktechnik / SPS-Technik
Vorhaben: Leitsystem Wasserversorgung Orla AG: ZV Orla Leistung: Austausch der vorhandenen Fernwirkstationen durch SMART-150 und SMART-200 Datenfernübertragung zum Prozessleitsystem HydroDat® Übertragungsweg: Standleitungen, GPRS

20 Fernwirktechnik / SPS-Technik
Vorhaben: RÜB Fürstenwalde (Sembritzkistraße) und Anbindung Pumpwerke AG: ZV Fürstenwalde Leistung: Steuerung des RÜB mit SMART-400 und der zugehörigen Pumpwerke mit SMART-200 und Datenfernübertragung zum vorhandenen Leitsystem PAMSA V8 auf der Kläranlage Übertragungsweg: GPRS

21 Fernwirktechnik/SPS-Technik
Vorhaben: Leitsystem Abwasser ZWAV Plauen AG: ZWAV Plauen Eingesetzte Module: Visualisierung, Archivierung, Trenddarstellung, freie Protokollierung, Fernalarm Anzahl der Datenpunkte: 4900 Kopplung zu: HST TeleMatic über OPC Terminal-Server-Lösung für den Abwasserbereich mit 15 Clients Anbindung von inzwischen 3 Kläranlagen SMART 350 über DSL und ca. 30 Außenanlagen SMART 200 über GPRS
