1 Page 1 Good Things Come in Small Cubes Cube Optics Teilvorhaben im Projekt COMAN Good Things Come in Small Cubes

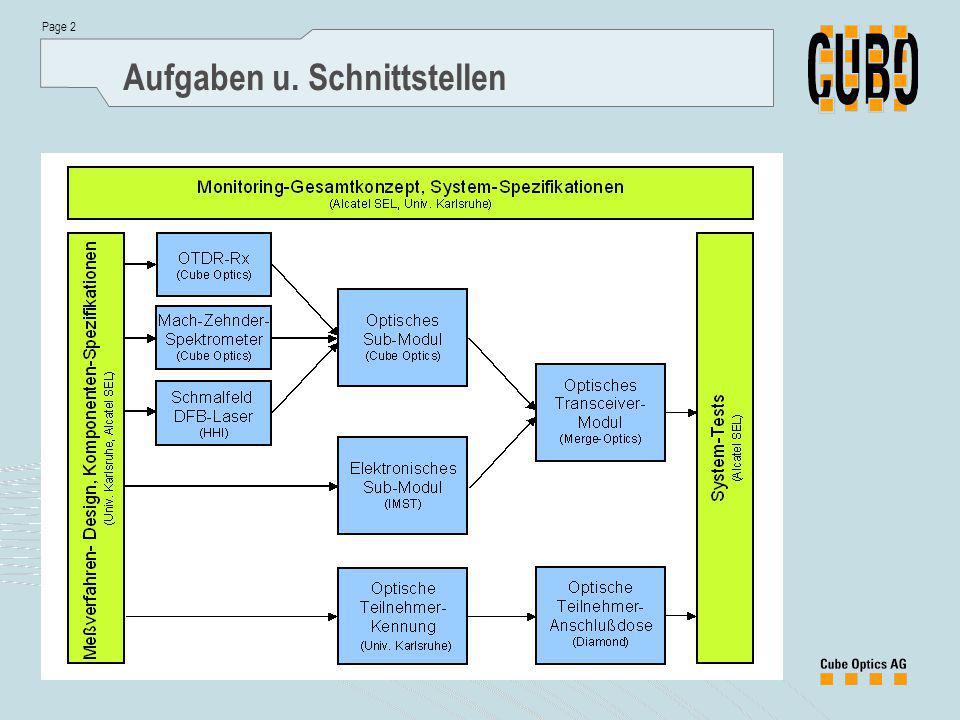

2 Page 2 Aufgaben u. Schnittstellen

3 Page 3 Polymer Optical Bench (POB) Technology  Technology platform for a broad set of applications  Injection molding & passive assembly  Lowest possible cost  Very small footprint  Polymer free optical path  Multiple transmission/reflection cascades  Modular integration of detectors/lasers  Flexible topologies (input, output, mount)  Telcordia outside plant compliant  Suited for automated manufacturing  RoHS compliant design Polymer optical bench (POB) Detector Collimator λ 1, λ 2, …, λ n λ1λ1 Legend:Inbound ray (λ 1, λ 2, …, λ n ) Outbound ray (λ x ) λ2λ2 λ4λ4 λnλn λ 3 (electrical) Thin-film filters

4 Page 4 Optik Aufbau im COMAN Projekt Funktionen: Laser (Tx),... Empfänger (Rx mit High Speed) Integration TIA in Detektoranbindung High Speed el. Durchführung (PPP) Bidi Übertragung (WWDM Filter) OTDR (4% Tap + Detektor) Wellenlängen Monitoring des Lasers 4% Tap + Interferometer + Phasenschieber + 2 Detektoren Aufbau Varianten komplett Faserbasiert Laser über Faser + Detektoren integriert Alles Komplett integriert

5 Page 5 Laser Integration Funktionen: Laser: CS-HCSE-DFB (HHI) Laser Treiber ? Monitor Diode Wärmeabfuhr / Kühlung HF-Kontaktierung Kennwerte: Geschwindigkeit: bis 3,125 Gb/s Wellenlängen: CWDM, Modular in POB integrierbar Laser?

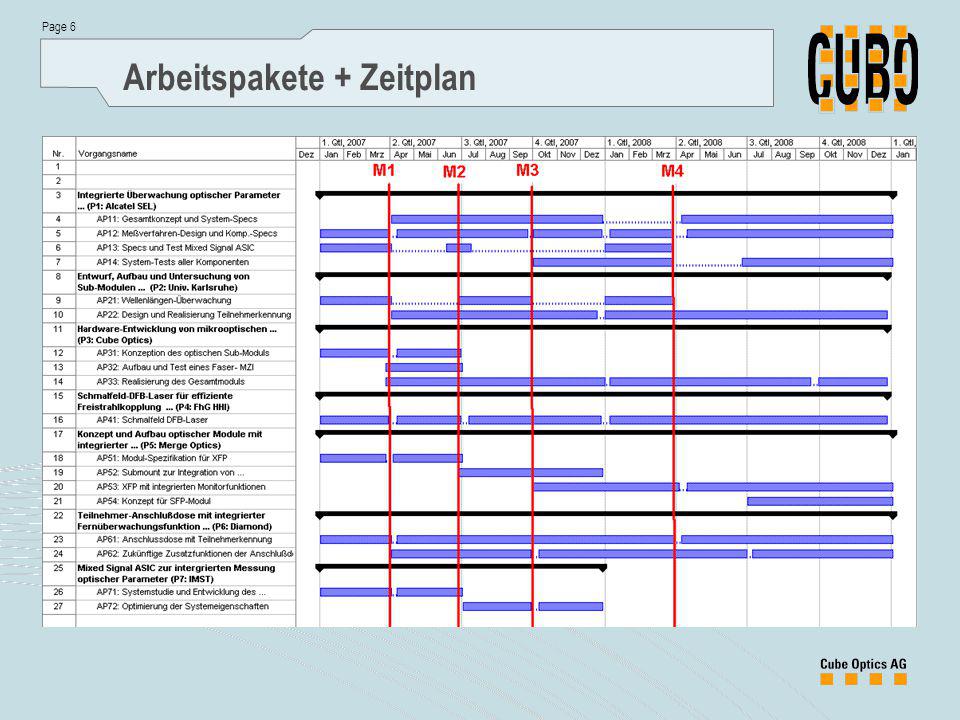

6 Page 6 Arbeitspakete + Zeitplan

7 Page 7 Notwendiger Input an Cube Optics Laserintegration: Design-Randbedingungen des Lasers (HHI) Opt-, elektr.- u. mechanische Kennwerte des Laserchips Modifikationsmöglichkeiten (Divergenz) Notwendige Zusatzfunktionen wie Monitordiode, Isolator, Heatsink,... Geforderte System u. Modul Kennwerte: (Alcatel, Merge Optics, ?) Übertragungsstandard, Geschwindigkeit, el. Verlustleistung, Testbedingungen,... Elektronische Schnittstelle: Lasertreiber, Monitordiode,... Meilensteine : Konzept Laserintegration nach 3 Monaten 1. Prototyp nach 9 Monaten Optik Modul / Interferometer : Auslegung des Interferometers (IHQ-UKA) Phasenschieber Kennwerte, Toleranzen Detektor Anforderungen OTDR Funktion (Alcatel, Merge Optics) Optische und el. Anforderungen an den Detektor Elektrische Schnittstelle TIA,... Receiver Funktion (Merge Optics) Opt.- und elektr. Kennwerte wie Datenrate, Empfindlichkeit,... Externer oder interner TIA, Schnittstelle? Meilensteine : Konzept für Optik Modul nach 3 Monaten Faserbasiertes Interferometer nach 6 Monaten

8 Page 8 Danke!
