1 Bauinformatik Grundlagen Algorithmen und Datenstrukturen in Java
Bauinformatik Grundlagen Algorithmen und Datenstrukturen in Java 2. Semester 5. Vorlesung Bewegungsabläufe und Interaktionen + Turm von Hanoi Prof. Dr.-Ing. R.J. Scherer Bauinformatik Grundlagen 1

2 Bewegungsanforderungen
Welche Objekte können sich bewegen? Alle phys. Objekte? Fast alle Bewegungsfähigkeit ist eine Objekteigenschaft, die den Verhalten zugeordnet ist. Das End- und Zwischenergebnis einer Bewegung bzw. des Bewegungsablaufs ist der aktuelle Ort des Objektes und somit der Objekteigenschaft Zustand zugeordnet. Art der Bewegung: Fahrzeuge: fahren (werden durch den Fahrer bewegt) Maschine: werden durch den Nutzer bewegt, werden angeliefert Handreäte: werden durch den Nutzer bewegt, werden angeliefert Material: wird angeliefert, wird umgesetzt, wird eingebaut Einrichtungselement: wird angeliefert, umgesetzt, abtransportiert Baugrube: Aushub wird abtransportiert, zwischengelagert, wieder teilweise eingebaut Bauobjekt: keine Bewegung, aber es entsteht Bauplatz: keine Bewegung

3 Weg-Zeit-Tabelle Bewegungsabläufe können mit Hilfe von Weg-Zeit-Tabellen beschrieben werden. Dabei werden: Startzeitpunkt ta Beschleunigung a Winkelbeschleunigung b Endzeitpunkt, optional te Endzeitpunkt muss auf Konsistenz geprüft werden, da redundant Sollte kein Endzeitpunkt gegeben sein, gelten die Werte bis zum nächsten Startzeitpunkt in der nächsten Zeile der Tabelle. Um die Konsistenz der Geschwindigkeit zu wahren, wird diese aus Zeit und Beschleunigung berechnet. Objekt: Fahrtabelle ta a b te 1,0 0,5 0,2 2,5 2,0 0,7 0,1 3,2

4 Weg-Zeit-Diagramm Für jedes bewegte Objekte kann der Inhalt der Weg-Zeit-Tabelle auch als Diagramm dargestellt werden. Das Diagramm ist ein eigenständiges Objekt. Es ist mit Hilfe des Beobachtermusters an die Tabelle bzw das phys. Objekt (LKW) geknüpft. LKW

5 DATEN

6 Bewegung Bewegung kann ausgedrückt/modelliert werden durch (nur in der Ebene betrachtet) Polarkoordinaten: Richtung α Weg (aktueller Ort) w Geschwindigkeit v Beschleunigung a Richtungsgeschwindigkeit β Anmerkung: für die Lehre vereinfacht, mathematisch, fahrtechnisch nicht ganz korrekt. Objekt: Bewegungsablauf y w, v, a α, β x 6

7 Bewegung Die fünf aufgeführten Größen Richtung Richtung α
Weg (aktueller Ort) w Geschwindigkeit v Beschleunigung a Richtungsgeschwindigkeit β sind redundant, d.h. das Problem ist überbestimmt. Eine unabhängige Anzahl von Größen wäre: Richtungsgeschwindigkeit β Beschleunigung a Alle anderen drei Größen sind abgeleitete Größen. Die aktuelle Geschwindigkeit und der Weg ergeben sich durch Integration der Beschleunigung, der Winkel aus der Integration der Winkeländerung. Objekt: Bewegungsgrößen 7

8 Bewegung: Anfangswerte, Kontrollwerte
Sonderfall: Startwerte/Anfangswerte. Die Simulation beginnt nicht vom absoluten Ruhezustand , sondern in einem Momentanzustand. Daher sind Anfangswerte, die Integrationskonstanten, zu berücksichtigen. Zeitpunkt t Ort(Weg) w Geschwindigkeit v Beschleunigung a Richtung α Winkelgeschwindigkeit β Problem: Infolge der begrenzten Rechengenauigkeit und der Approximation der Integration infolge von diskreten Werten, ergeben sich erhebliche, da akkumulierende Fehler. (z.B. würde der LKW immer weiterfahren) Strategie: Regelmäßige Kontrollwerte für Geschwindigkeit, Weg und Winkel mit Neustart der Integration. Kontrollwerte können mit Anfangswerten zusammengefasst werden. Objekt: Bewegungsanfangswerte Objekt: Kontrollwerte 8

9 Bewegungsrandbedingung
Neben den Anfangswertproblem (Anfangwerte) der Bewegungs-gleichung sind noch weitere Randbedingungen zu berücksichtigen, die sich aus den Fahreigenschaften/Bewegungseigenschaften ergeben. So kann z.B. ein Fahrzeug nicht eine beliebig große Winkeländerung ausführen. Diese Kurvenfahrt ist von der Geschwindigkeit und der Beschleunigung abhängig, usw. Allgemein ausgedrückt ergibt sich für alle fünf Größen Maximalwerte (Obergrenzen) Minimalwerte (Untergrenzen) Die Max/Min-Werte können von den anderen vier Größen abhängig sein. Z.B. max. β = f(a, v), d.h. die max. Winkeländerung, Lenkradeinschlag ist wegen der Fliehkraft von der aktuellen Geschwindigkeit und Beschleunigung abhängig. Aus der Winkeländerung ergibt sich der Kurvenradius. Objekt: Fahreigenschaften Tabelle + Methoden

10 Verknüpfung der Bewegungsinformation
Zustand Verhalten Bewegungsablauf Weg-Zeit-Diagramm Bewegungsablauf a, β = f(t) Anfangs-und Kontrollwerte w, v, α = f(t) min/max Bewegungsgrößen = fixe Werte = evtl. gekoppelt

11 Datenqualität der Bewegungsinformation
Zustand Verhalten Bewegungsablauf Weg-Zeit-Diagramm w, v, α = f(t) Bewegungsablauf a, β = f(t) = Liste (t) Anfangs-und Kontrollwerte w, v, α = f(t) = Liste (t) = Liste (t) min/max Bewegungsgrößen = fixe Werte = evtl. gekoppelt = stat. Liste + Methoden

12 Objektmodell des Bewegungsablaufs
Phys. Objekt Bewegungsablauf Dyn. Liste Bewegungsgrößen Dyn. Liste Bewegung Anfangs- und Kontrollwerte Stat. Liste Bewegungsrand-bedingungen Methode a -ß

13 Das Objekt als Datenstruktur Aufbau eines physikalischen Objektes
Im weiteren nennen wir Dinge der physikalischen Welt physikalische Objekte. Es gibt weitere Objekte wie Prozessobjekte, Steuerungsobjekte, Darstellungsobjekte, Programmobjekte usw. Funktionalität Verhalten: Aktion-Reaktion, (z.B. Ausweichmanöver), weitere Methoden (Beschleunigung-Zeit-Diagramm) Zustand (z.B. aktueller Ort, Weg-Zeit-Diagramm beladen, naß, Batteriestand) phys. Objekt Relationen => Topologien Geometrie Visualisierung (z.B. Symbol) Informationsweitergabe

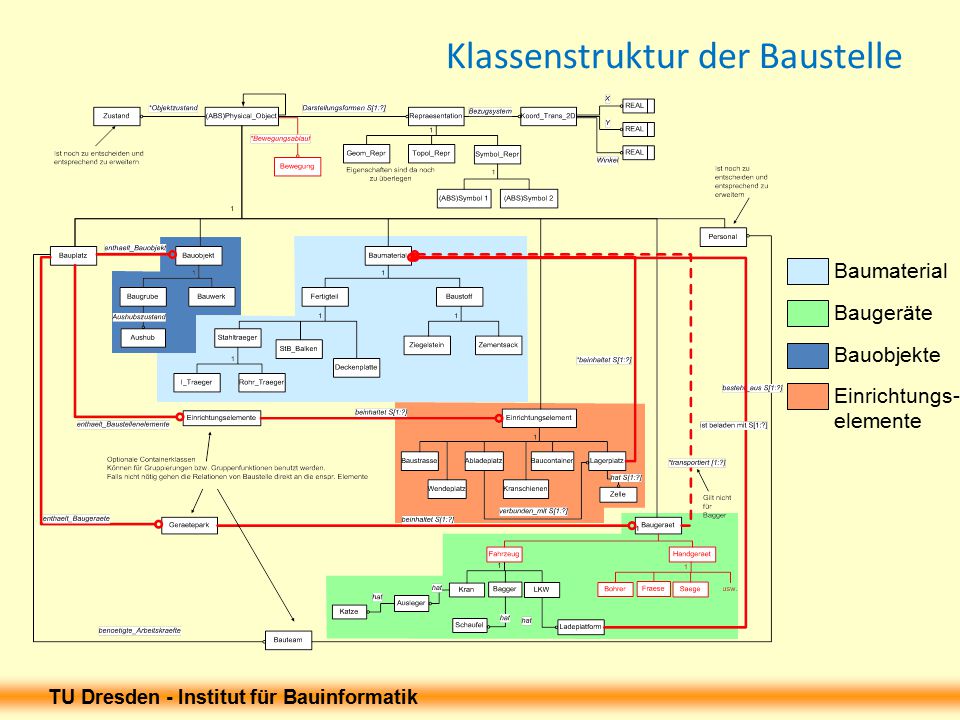

14 Klassenstruktur der Baustelle
Baumaterial Baugeräte Bauobjekte Einrichtungs- elemente

15 ALGORITHMEN 15

16 Kollisionskontrolle bei fahrenden Objekten
Bisher sind wir davon ausgegangen, dass die Objekte nur in diskreten Kontrollzuständen, den diskreten Schritten Dt der Simulation, zu untersuchen sind. Tatsächlich bewegen sie sich kontinuierlich und da wir einen exakten Abstand (d=0 oder d=x) untersuchen wollen, müssen wir die Veränderung zwischen den Kontrollzuständen mit einbeziehen (quasi interpolieren). Strategie: durch Sicherheitsabstand in quasi statischen Zustand abbilden Strategie1: der Sicherheitsabstand ist abhängig von der Bewegung während Dt Strategie2: bei identifizierter Kollision berücksichtigen wir, ob sich eines der beiden Fahrzeuge evtl. aus der Kollisionszone schon wieder entfernt hätte.

17 Sicherheitsabstand Nehmen wir an das Fahrzeug bewegt sich nur gerade aus, d.h. keine Winkeländerung, so ergibt sich Zur Untersuchung der Kollision verwenden wir wieder ein maximal umschreibendes Rechteck. Dieses ist das Fahrzeug + die Bewegung, die es während dem Simulationszeitschritt Dt ausführt.

18 Sicherheitsabstand Im Fall einer beliebigen Bewegungsrichtung, d.h. einschließlich einer Richtungsänderung während eines Simulationsschrittes Dt können wir wieder ein maximal mögliches Rechteck abschätzen, das sich aus drei Komponenten zusammensetzt: max. Bewegung in aktuelle Fahrtrichtung max. Bewegung quer zur aktuellen Fahrtrichtung max. Ausschwenken Genau wäre es wenn Radstand, Radlenkfähigkeit, ect. In die Berechnung des Ausschwenken mit eingingen 2 3 1

19 Ausweichen Fall: Strategie/Regel: Fall 1: Entgegenkommen
Ausweichen Fall: Strategie/Regel: Fall 1: Entgegenkommen Wer weicht aus? Jeder zur Hälfte nach rechts Fall 2: Überholen Der Überholende weicht aus Fall 3: Kreuzen Rechts vor Links, der Linke stoppt Bei einem Winkel von kleiner 1,0 Grad wird das Kreuzen als Fall 1 bzw. 2 behandelt Beachte: winkelbedingten größeren Sicherheitsabstand Fall 4: Schleifender Schnitt 2) 1) α2 α1 Bauinformatik Grundlagen

20 Algorithmus für Fall 2 : Überholen
4 5 6 3 7 2 8 O1 O2 O2 3 1 5 Algorithmus: Problem: vorgegebener Abstand zweier Fahrzeuge bei dem der Überholvorgang einsetzt Regel: Abstand = (v1-v2)/10 Positive Winkeländerung: Regel: Winkelgeschwindigkeit β = f(v1) Beenden bei a) max Winkel 30° oder b)Ausweichbreite (3) erreicht (Schräge) Geradeausfahrt: Regel: nur wenn Ausweichbreite noch nicht erreicht ist Negative Winkeländerung: Regel: Winkelgeschwindigkeit β = f(v1) Beenden bei Winkel 0° Geradausfahrt: Regel: Beenden, wenn der Abstand größer ist als (v1-v2)/5 bis 8) analog 2) -4) mit inversen Winkeländerungen 20

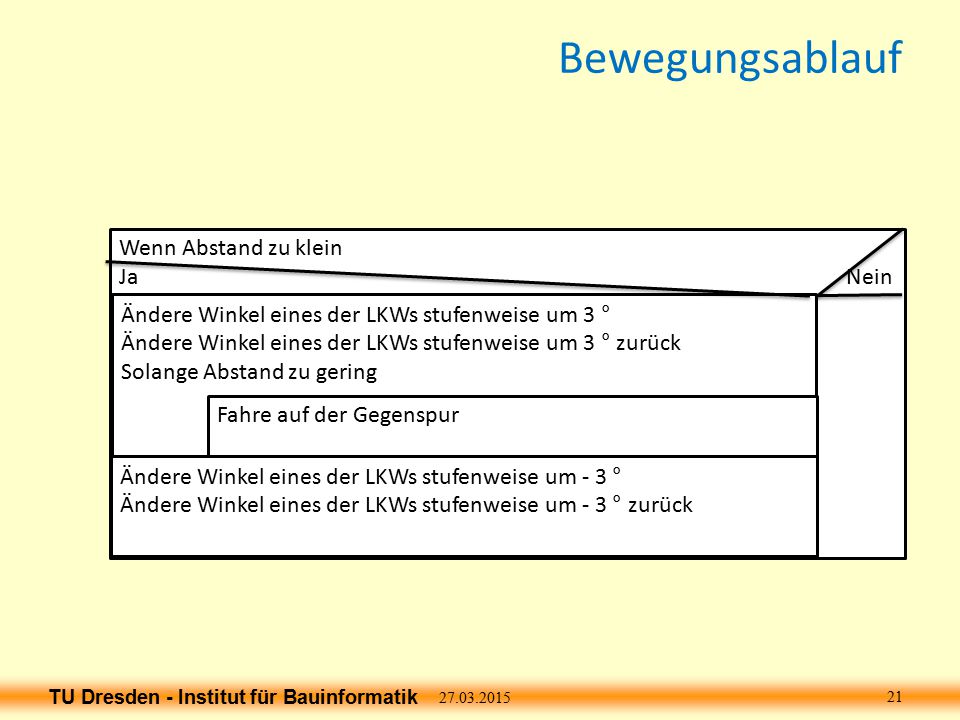

21 Bewegungsablauf Wenn Abstand zu klein Ja Nein
Ändere Winkel eines der LKWs stufenweise um 3 ° Ändere Winkel eines der LKWs stufenweise um 3 ° zurück Solange Abstand zu gering Fahre auf der Gegenspur Ändere Winkel eines der LKWs stufenweise um - 3 ° Ändere Winkel eines der LKWs stufenweise um - 3 ° zurück

22 Turm von Hanoi Stellen Sie sich drei Lagerplätze A, B und C, auf die mehrere verschieden große Scheiben gelegt werden vor. Zu Beginn liegen alle Scheiben auf Platz A, der Größe nach geordnet, mit der größten Scheibe unten und der kleinsten oben. Ihre Aufgabe ist es, den kompletten Scheiben-Stapel von A nach C zu versetzen. Bei jedem Zug darf die oberste Scheibe eines beliebigen Platzes auf einen der beiden anderen Plätze gelegt werden, vorausgesetzt, dort liegt nicht schon eine kleinere Scheibe. Folglich sind zu jedem Zeitpunkt die Scheiben auf jedem Feld der Größe nach geordnet. Platz A Platz B Platz C 22

23 Turm von Hanoi Stellen Sie sich drei Lagerplätze A, B und C, auf die mehrere verschieden große Scheiben gelegt werden vor. Zu Beginn liegen alle Scheiben auf Platz A, der Größe nach geordnet, mit der größten Scheibe unten und der kleinsten oben. Ihre Aufgabe ist es, den kompletten Scheiben-Stapel von A nach C zu versetzen. Bei jedem Zug darf die oberste Scheibe eines beliebigen Platzes auf einen der beiden anderen Plätze gelegt werden, vorausgesetzt, dort liegt nicht schon eine kleinere Scheibe. Folglich sind zu jedem Zeitpunkt die Scheiben auf jedem Feld der Größe nach geordnet. Platz A Platz B Platz C 23

24 Turm von Hanoi Stellen Sie sich drei Lagerplätze A, B und C, auf die mehrere verschieden große Scheiben gelegt werden vor. Zu Beginn liegen alle Scheiben auf Platz A, der Größe nach geordnet, mit der größten Scheibe unten und der kleinsten oben. Ihre Aufgabe ist es, den kompletten Scheiben-Stapel von A nach C zu versetzen. Bei jedem Zug darf die oberste Scheibe eines beliebigen Platzes auf einen der beiden anderen Plätze gelegt werden, vorausgesetzt, dort liegt nicht schon eine kleinere Scheibe. Folglich sind zu jedem Zeitpunkt die Scheiben auf jedem Feld der Größe nach geordnet. Platz A Platz B Platz C 24

25 Turm von Hanoi Stellen Sie sich drei Lagerplätze A, B und C, auf die mehrere verschieden große Scheiben gelegt werden vor. Zu Beginn liegen alle Scheiben auf Platz A, der Größe nach geordnet, mit der größten Scheibe unten und der kleinsten oben. Ihre Aufgabe ist es, den kompletten Scheiben-Stapel von A nach C zu versetzen. Bei jedem Zug darf die oberste Scheibe eines beliebigen Platzes auf einen der beiden anderen Plätze gelegt werden, vorausgesetzt, dort liegt nicht schon eine kleinere Scheibe. Folglich sind zu jedem Zeitpunkt die Scheiben auf jedem Feld der Größe nach geordnet. Platz A Platz B Platz C 25

26 Turm von Hanoi Stellen Sie sich drei Lagerplätze A, B und C, auf die mehrere verschieden große Scheiben gelegt werden vor. Zu Beginn liegen alle Scheiben auf Platz A, der Größe nach geordnet, mit der größten Scheibe unten und der kleinsten oben. Ihre Aufgabe ist es, den kompletten Scheiben-Stapel von A nach C zu versetzen. Bei jedem Zug darf die oberste Scheibe eines beliebigen Platzes auf einen der beiden anderen Plätze gelegt werden, vorausgesetzt, dort liegt nicht schon eine kleinere Scheibe. Folglich sind zu jedem Zeitpunkt die Scheiben auf jedem Feld der Größe nach geordnet. Platz A Platz B Platz C 26

27 Turm von Hanoi Stellen Sie sich drei Lagerplätze A, B und C, auf die mehrere verschieden große Scheiben gelegt werden vor. Zu Beginn liegen alle Scheiben auf Platz A, der Größe nach geordnet, mit der größten Scheibe unten und der kleinsten oben. Ihre Aufgabe ist es, den kompletten Scheiben-Stapel von A nach C zu versetzen. Bei jedem Zug darf die oberste Scheibe eines beliebigen Platzes auf einen der beiden anderen Plätze gelegt werden, vorausgesetzt, dort liegt nicht schon eine kleinere Scheibe. Folglich sind zu jedem Zeitpunkt die Scheiben auf jedem Feld der Größe nach geordnet. Platz A Platz B Platz C 27

28 Turm von Hanoi Stellen Sie sich drei Lagerplätze A, B und C, auf die mehrere verschieden große Scheiben gelegt werden vor. Zu Beginn liegen alle Scheiben auf Platz A, der Größe nach geordnet, mit der größten Scheibe unten und der kleinsten oben. Ihre Aufgabe ist es, den kompletten Scheiben-Stapel von A nach C zu versetzen. Bei jedem Zug darf die oberste Scheibe eines beliebigen Platzes auf einen der beiden anderen Plätze gelegt werden, vorausgesetzt, dort liegt nicht schon eine kleinere Scheibe. Folglich sind zu jedem Zeitpunkt die Scheiben auf jedem Feld der Größe nach geordnet. Platz A Platz B Platz C 28

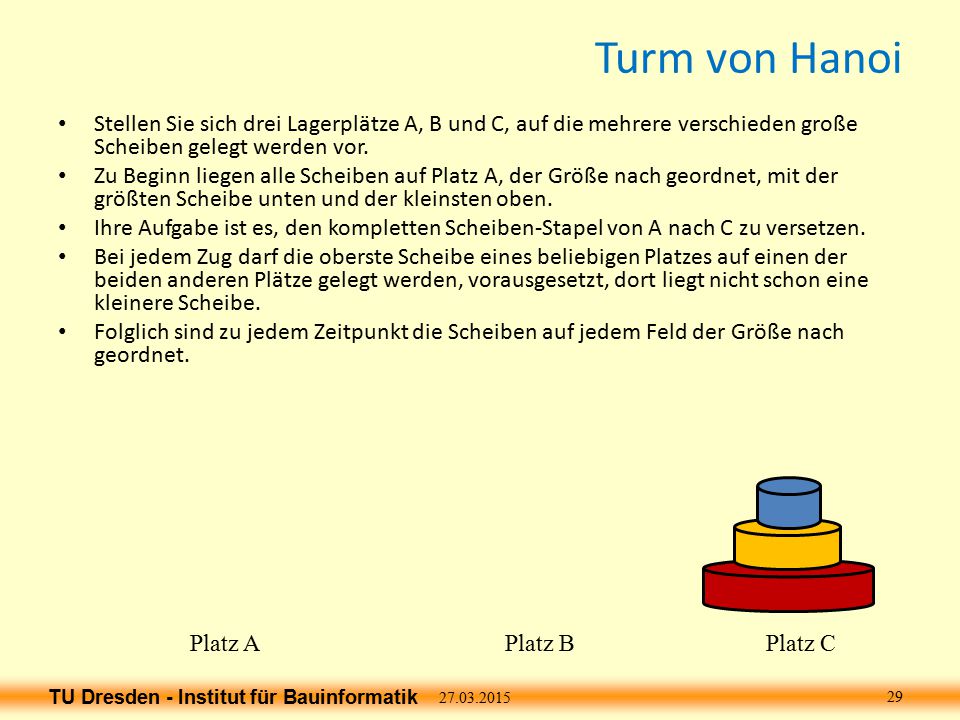

29 Turm von Hanoi Stellen Sie sich drei Lagerplätze A, B und C, auf die mehrere verschieden große Scheiben gelegt werden vor. Zu Beginn liegen alle Scheiben auf Platz A, der Größe nach geordnet, mit der größten Scheibe unten und der kleinsten oben. Ihre Aufgabe ist es, den kompletten Scheiben-Stapel von A nach C zu versetzen. Bei jedem Zug darf die oberste Scheibe eines beliebigen Platzes auf einen der beiden anderen Plätze gelegt werden, vorausgesetzt, dort liegt nicht schon eine kleinere Scheibe. Folglich sind zu jedem Zeitpunkt die Scheiben auf jedem Feld der Größe nach geordnet. Platz A Platz B Platz C 29

30 Turm von Hanoi Geschichte
Vermutlich wurde das Spiel 1883 vom französischen Mathematiker Edouard Lucas erfunden. Er dachte sich dazu die Geschichte aus, dass indische Mönche im großen Tempel zu Benares, im Mittelpunkt der Welt, einen Turm aus 64 goldenen Scheiben versetzen müssten, und wenn ihnen das gelungen sei, wäre das Ende der Welt gekommen. In der Geschichte lösen die Mönche das Problem folgendermaßen: Der älteste Mönch erhält die Aufgabe, den Turm aus 64 Scheiben zu versetzen. Da er die komplexe Aufgabe nicht bewältigen kann, gibt er dem zweitältesten Mönch die Aufgabe, die oberen 63 Scheiben auf einen Hilfsplatz zu versetzen. Er selbst (der Älteste) würde dann die große letzte Scheibe zum Ziel bringen. Dann könnte der Zweitälteste wieder die 63 Scheiben vom Hilfsplatz zum Ziel bringen. Der zweitälteste Mönch fühlt sich der Aufgabe ebenfalls nicht gewachsen. So gibt er dem drittältesten Mönch den Auftrag, die oberen 62 Scheiben zu transportieren, und zwar auf den endgültigen Platz. Er selbst (der Zweitälteste) würde dann die zweitletzte Scheibe an den Hilfsplatz bringen. Schließlich würde er wieder den Drittältesten beauftragen, die 62 Scheiben vom Zielfeld zum Hilfsplatz zu schaffen. Dies setzt sich nun bis zum 64. Mönch (dem Jüngsten) fort, der die obenauf liegende kleinste Scheibe alleine verschieben kann. Da es 64 Mönche im Kloster gibt und alle viel Zeit haben, können sie die Aufgabe in endlicher, wenn auch sehr langer Zeit erledigen.  Lösung durch Rekursion 30

31 Turm von Hanoi Rekursiver Algorithmus
Der Algorithmus besteht im Wesentlichen aus einer Funktion bewege, die vier Parameter besitzt: Mit i ist die Anzahl der zu verschiebenden Scheiben bezeichnet, mit a der Stab von dem verschoben werden soll, mit b der Stab, der als Zwischenziel dient und mit c der Stab, auf den die Scheiben verschoben werden sollen. Zur Lösung des eigentlichen Problems wird bewege mit i=n, a=A, b=B und c=C aufgerufen. Die Funktion bewege löst ein Teilproblem dadurch, dass es dieses in drei einfachere Probleme aufteilt, sofern der zu verschiebende Turm mindestens die Höhe 1 besitzt. Andernfalls ist die Funktion bewege untätig. Die drei Teilprobleme werden sequentiell ausgeführt: Zunächst wird der um eine Scheibe kleinere Turm von a auf das Zwischenziel b verschoben, indem sich die Funktion bewege selbst mit den entsprechenden Parametern aufruft. Die Stäbe b und c tauschen dabei ihre Rollen. Anschließend wird die einzig verbliebene Scheibe von a nach c verschoben. Zum Abschluss wird der zuvor auf b verschobene Turm auf seinen Bestimmungsort c verschoben, wobei hier a und b die Rollen tauschen. funktion bewege (Zahl i, Stab a, Stab b, Stab c) { falls (i > 0) { bewege(i-1, a, c, b); verschiebe oberste Scheibe von a nach c; bewege(i-1, b, a, c); } 31

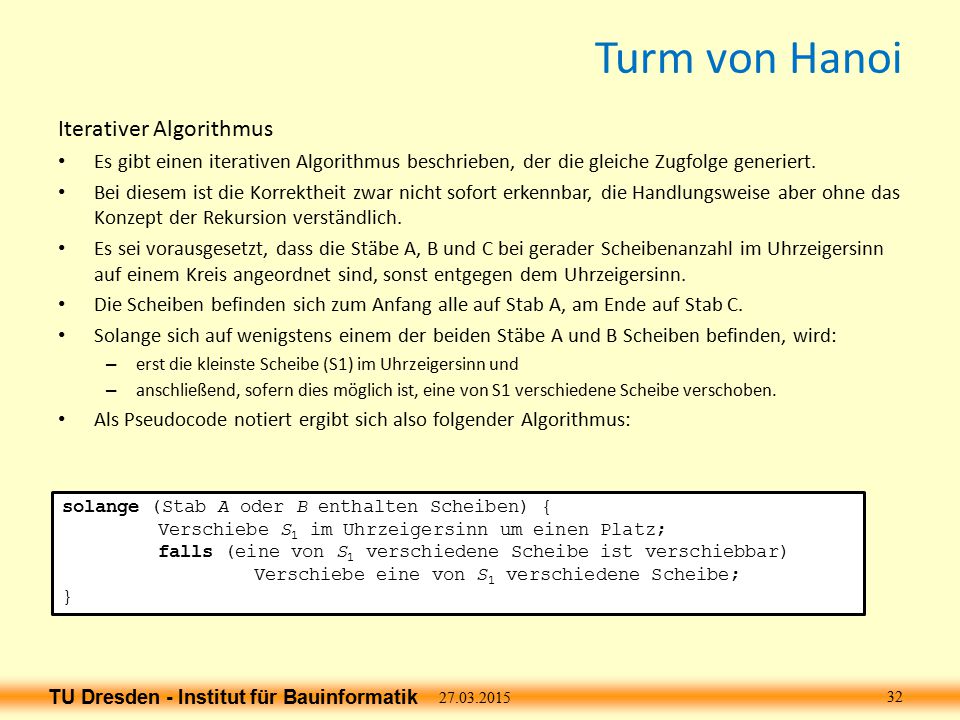

32 Turm von Hanoi Iterativer Algorithmus
Es gibt einen iterativen Algorithmus beschrieben, der die gleiche Zugfolge generiert. Bei diesem ist die Korrektheit zwar nicht sofort erkennbar, die Handlungsweise aber ohne das Konzept der Rekursion verständlich. Es sei vorausgesetzt, dass die Stäbe A, B und C bei gerader Scheibenanzahl im Uhrzeigersinn auf einem Kreis angeordnet sind, sonst entgegen dem Uhrzeigersinn. Die Scheiben befinden sich zum Anfang alle auf Stab A, am Ende auf Stab C. Solange sich auf wenigstens einem der beiden Stäbe A und B Scheiben befinden, wird: erst die kleinste Scheibe (S1) im Uhrzeigersinn und anschließend, sofern dies möglich ist, eine von S1 verschiedene Scheibe verschoben. Als Pseudocode notiert ergibt sich also folgender Algorithmus: solange (Stab A oder B enthalten Scheiben) { Verschiebe S1 im Uhrzeigersinn um einen Platz; falls (eine von S1 verschiedene Scheibe ist verschiebbar) Verschiebe eine von S1 verschiedene Scheibe; } 32

33 Turm von Hanoi Optimalität der Algorithmen
Es gibt für jede Scheibenanzahl nur einen optimalen Lösungsweg für das Problem, also nur eine kürzeste Zugfolge. Diese wird von beiden Algorithmen durchlaufen. In diesem Sinne sind die Algorithmen also optimal. Die Anzahl der Züge der optimalen Lösung ist 2n − 1. Dies führt zu einer faktischen Unlösbarkeit des Problems. Unter der Annahme, dass die Mönche eine Scheibe pro Sekunde verschieben können und dass sie bis zur Vollendung der Aufgabe kontinuierlich und ohne Pause durcharbeiten, lässt sich die Dauer zur Lösung des Problems wie in nebenstehender Tabelle abschätzen. Diese zeigt, dass bereits für relativ kleine Türme der Aufwand zu deren Verschiebung so groß wäre, dass die Aufgabe praktisch nicht mehr zu bewältigen ist, insbesondere wenn man bedenkt, dass unser Universum schätzungsweise gerade mal 13,5 Milliarden Jahre alt ist, für n=64 die Aufgabe aber bereits 584 Milliarden Jahre beanspruchen würde. Auch mit einem Computer ist diese Aufgabe nicht lösbar, was nützt es wenn dieser 1000 Schritte pro Sekunde abarbeiten kann, auch das würde Jahrmillionen dauern. Anzahl Scheiben Benötigte Zeit 5 31 Sekunden 10 17 Minuten 20 12 Tage 30 34 Jahre 40 348 Jahrhunderte 60 36,5 Milliarden Jahre 64 584 Milliarden Jahre 33
