1 Produktprogramm Hochgenauigkeits-Spindellager Schrägkugellager mit Trennkugel Axial-Schrägkugellager Loslager Lagerköpfe Riemengetriebene Spindeln Schnellfrequenz-Motorspindeln Motor-Getriebespindeln Optionen / Zubehör Spindelreparaturservice

2 Breiteres Arbeitsspektrum durch Axialkraft- u. Drehzahlgewinn!
Optimierter Kugelanlagewinkel 21° Breiteres Arbeitsspektrum durch Axialkraft- u. Drehzahlgewinn!

3 Stahl- oder Keramikkugeln 100 Cr 6 oder Cronidex®
Spindellager 21° Zweireihig „USO“ – drehfreudig, genauer und montagefreundlich! Lagerreihen 718, 719 und 70 ein- und zweireihig Stahl- oder Keramikkugeln 100 Cr 6 oder Cronidex® Ausführungen mit Deckscheiben Direktschmierung Genauigkeitsklassen P4, P2…HQ Hochgeschwindigkeits- Spindellager 15° / 25°

4 Längere Lebensdauer bei hoher Genauigkeit -
Schrägkugellager mit Trennkugeln Lagerreihen 70, 72 und 73 Zweireihig in X-Anordnung Bauform nach DIN 628 Teil 5 Genauigkeitsklassen P5, P4, P2…HQ Kugelanlagewinkel 16° Fachbuch Roloff / Matek Maschinenelemente Längere Lebensdauer bei hoher Genauigkeit - Ideale Werkstück-Spindellagerung!

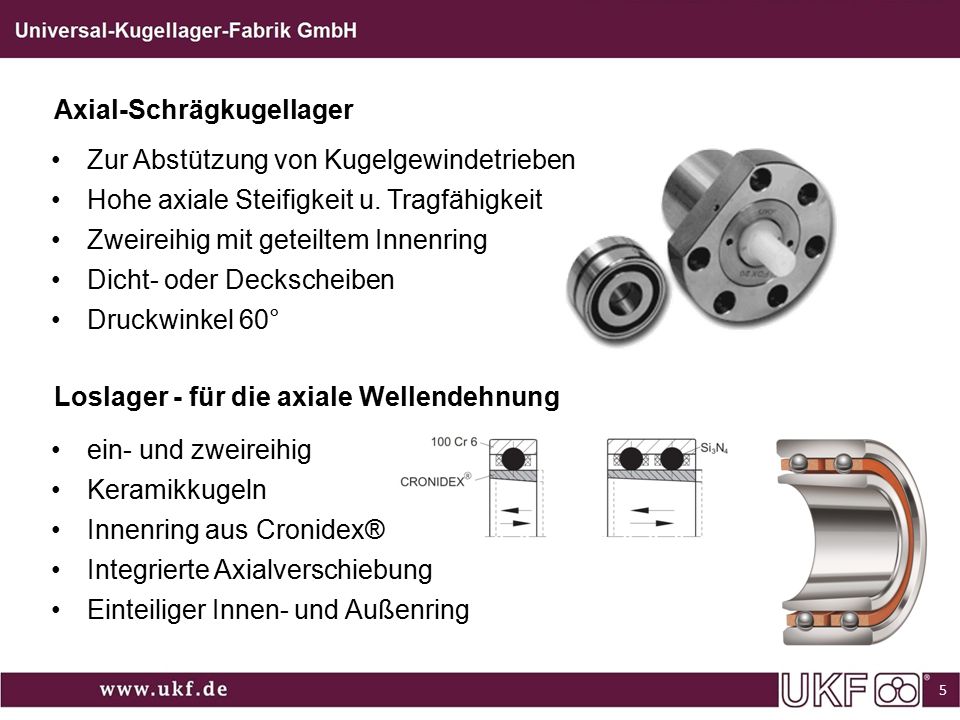

5 Axial-Schrägkugellager
Zur Abstützung von Kugelgewindetrieben Hohe axiale Steifigkeit u. Tragfähigkeit Zweireihig mit geteiltem Innenring Dicht- oder Deckscheiben Druckwinkel 60° Loslager - für die axiale Wellendehnung ein- und zweireihig Keramikkugeln Innenring aus Cronidex® Integrierte Axialverschiebung Einteiliger Innen- und Außenring

6 Lagerköpfe Mehrreihige gekapselte und gedichtete Lagereinheit Flexible auslegbare vorgespannte Lageranordnung Gehäusebuchse mit Flansch oder Bund Einbaufertig mit vielen Optionen

7 Kundenspezifische Auslegungen möglich!
Arbeitsspindeln zum Drehen, Fräsen und Schleifen riemengetrieben oder als Hochfrequenz- Motorspindel Asynchron- und Synchronmotore manuelle und automatische Werkzeugspannung Werkzeugaufnahmen SK, HSK Integrierbare Sensorik Kundenspezifische Auslegungen möglich!

8 Für die Titan- und Schwerzerspanung Motor-Getriebespindeln
kompakte Einheit mit Drehmomenten von 500 Nm bis 1600 Nm manuelles oder automatisches Werkzeugspannsystem Werkzeugaufnahmen bis HSK 100 und SK 50 auch kurzbauend zum Einsatz im Gabelkopf Asynchron- oder Synchron-Motoren Übersetzung von 5:1 Für die Titan- und Schwerzerspanung

9 Optionen / Zubehör Sonderkonstruktionen und –ausführungen Lagerkäfige aus Messing oder PEEK Technische Beratung bei Zusatzaggregaten Option VARIORING Variable Lagervorspannung im Betrieb Drehzahl- und Steifigkeitsoptimierung Erweiterung des Arbeitsbereiches Drehzahlgeregelte Steuerung möglich

10 Modernisierung der Spindeln
Spindelservice Reparatur und/oder Modernisierung von Spindeleinheiten Schadensanalyse und Beurteilung / Hinweise zur Schadensvermeidung bei Bedarf Vorschläge konstruktiver Verbesserungen zur Gebrauchswertsteigerung Service umfasst auch fremde Fabrikate Modernisierung der Spindeln für einen erweiterten Einsatzbereich!
