Neubau oder Erneuerung des Flutlichts – Was ist zu bedenken! Frankfurt, 13. November 2014.

Ähnliche Präsentationen


Präsentation zum Thema: "Neubau oder Erneuerung des Flutlichts – Was ist zu bedenken! Frankfurt, 13. November 2014."—  Präsentation transkript:

1 Neubau oder Erneuerung des Flutlichts – Was ist zu bedenken! Frankfurt, 13. November 2014

2 Neubau oder Erneuerung des Flutlichts – Was ist zu bedenken! Was ist Licht? Lichtqualität Worauf ist zu achten bei einem Flutlichtprojekt? Wartung und Instandhaltung Konventionell oder LED? Entscheidungen vor der Investition Fragen und Antworten

3 Was ist Licht? Definition Licht ist der für das Auge sichtbare Teil der elektromagnetischen Strahlung. Im elektromagnetischen Spektrum umfasst der Bereich des Lichts Wellenlängen von etwa 380 nm bis 780 nm. Die an das sichtbare Licht angrenzenden Bereiche der Infrarot- (Wellenlängen zwischen 780 nm und 1 mm) und Ultraviolettstrahlung (Wellenlängen zwischen 10 nm und 380 nm) werden häufig ebenfalls als Licht bezeichnet

4 Was ist Licht? Lichtquellen –Sonne –Mond –Feuer –Eletrische Leuchtmittel Eigenschaften von eletrischen Leuchtmitteln –Lichtstärke bzw. -ausbeute –Farbwiedergabe –Lebensdauer

5 Lichtqualität Lichtstärke –Gemessen in Lux Lux = Lumen / m² Wolkenloser Sommertag ca Lux Vollmondnacht ca. 0,2 Lux Gleichverteilung –Min / Ø –Min / Max Blendung –Direkt vom Flutlicht –Indirekt durch Reflexion

6 Worauf ist bei einem Flutlichtprojekt zu achten? Quantität und Qualität der Lichts –Sportart –Spielklasse bzw. Könnensstufe –Art und Größe der Sportstätte –Zuschauerkapazität –Sportspezifische Standards von Sportverbänden, wie DFB, Deutscher Hockeybund etc.

7 Worauf ist bei einem Flutlichtprojekt zu achten? Örtliche Besonderheiten –Bauordnung der Kommunen –Bodenbeschaffenheit –Umgebende Bebauung –Anforderungen an die Mastpositionen Lichtstreuung und Blendung –Nähe von Wohnbebauung –Beleuchtungsverordnungen –Nahegelegene Flughäfen oder Observatorien –Sportkomplexe mit mehreren Anlagen

8 Worauf ist bei einem Flutlichtprojekt zu achten? Streulicht –Sammelbegriff für Lichtstrahlen, die aus diversen Ursachen, gewollt oder ungewollt, durch Reflexion oder Refraktion mindestens ein Mal von ihrer ursprünglichen Bahn abgelenkt worden sind

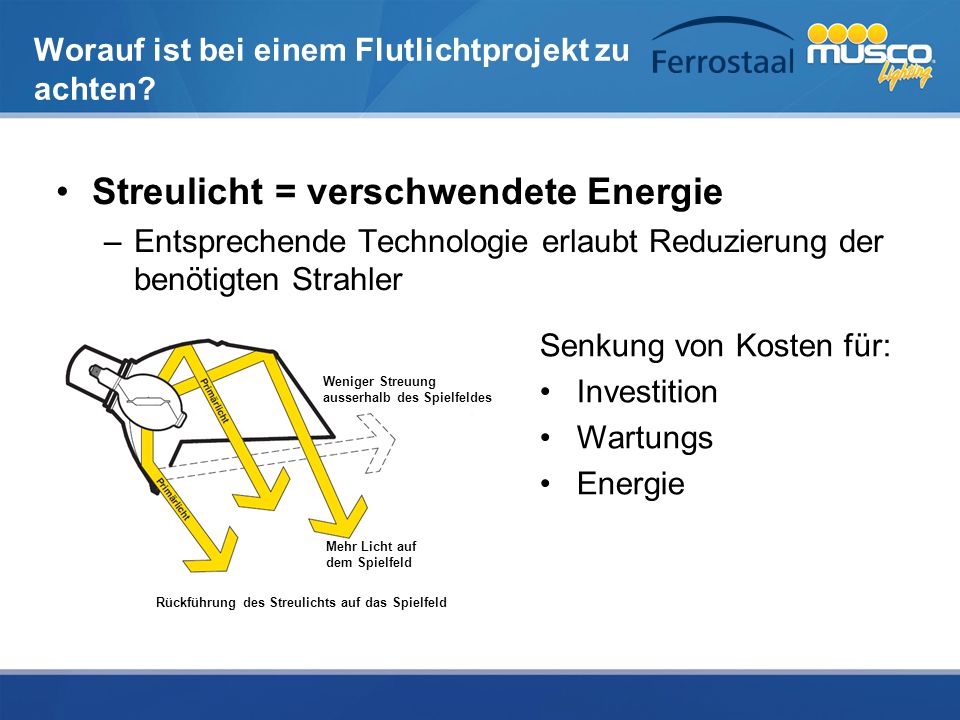

9 Worauf ist bei einem Flutlichtprojekt zu achten? Streulicht = verschwendete Energie –Entsprechende Technologie erlaubt Reduzierung der benötigten Strahler Weniger Streuung ausserhalb des Spielfeldes Mehr Licht auf dem Spielfeld Rückführung des Streulichts auf das Spielfeld Senkung von Kosten für: Investition Wartungs Energie

10 Worauf ist bei einem Flutlichtprojekt zu achten? Streulichtminimierung - Der Einstrahlwinkel ist von größter Bedeutung –Die richtige Zahl und Positionierung der Masten erhöht die Lichtqualität auf dem Feld und ermöglicht das Streulicht zu kontrollieren –Zu niedrige Masten erhöhen Streuung und Blendung auf dem Spielfeld

11 Worauf ist bei einem Flutlichtprojekt zu achten? Blendung –führt zu Beeinträchtigung des Sehvermögens (physiologische Blendung) bzw. Auslösen einer Störempfindung wie Unbehagen und Ermüdung (psychologische Blendung), hervorgerufen durch zu große Leuchtdichteunterschiede im Gesichtsfeld oder durch eine für den Adaptationszustand zu hohe Absolutleuchtdichte im Gesichtsfeld.

12 Worauf ist bei einem Flutlichtprojekt zu achten? Optimale Blenkontrolle –Vemeidet die Blendung des Sportlers  beugt Unfällen vor –Sorgt für gute Bespielbarkeit der Anlage –Erhöht das Sehvergnügen von Zuschauern –Vemeidet Beeinträchtigung der Umgebung Anwohner Straßenverkehr Mangelhalte BlendkontrolleOptimierte Blendkontrolle

13 Wartung und Instandhaltung Nachlassen der Lichtstärke / Degradation –Es werden zwei Formen der Lichtdegradation unterschieden Wiederherstellbare Degradation –Verschmutzung Nicht wiederherstellbare Degradation –Alterung des Leuchtmittels

14 Wartung und Instandhaltung Alterung von Leuchtmitteln / Degradation –Abnutzung der Elektroden, die durch den Lichtbogen entsprechend belastet werden Wolframatome verdampfen von den Ein-/Austrittspunkten des Lichtbogens und lagern sich an anderen Stellen im Brenner ab. –Korrosion des Brennergefäßes durch die verschiedenen Füllstoffe –Eindiffundieren von Gasen aus der Brennerumgebung

15 Lichtstärke unterhalb des Zielwertes => minimale Beleuchtungsanforderung darf nicht unterschritten werden Ausgangslichtstärke / Neuwert Zielwert / Wartungswert Lichtstärke oberhalb des Zielwertes = minimale Beleuchtungsanforderung Lichtdegradation / Alterung Wartung und Instandhaltung

16 Lichtstärke unterhalb des Zielwertes => minimale Beleuchtungsanforderung darf nicht unterschritten werden Ausgangslichtstärke / Neuwert Reinigung / Leuchtmitteltausch Lichtstärke oberhalb des Zielwertes = minimale Beleuchtungsanforderung Lichtdegradation (Forts.) Wartung und Instandhaltung

17 Constant Light™ –Kompensiert den Leuchtstärkeverlust automatisch über die Lebenszeit des Leuchtmittels durch regelmäßige Erhöhung der Stromstärke

18 Wartung und Instandhaltung Leuchtmitteltausch –Leuchtmittel sollten alle gleichzeitig zu einem gegeben Zeitpunkt ersetzt werden Zur Aufrechterhaltung der Gleichverteilung Um den spezifischen Aufwand zu minimieren –Strahler sollten beim Leuchtmitteltausch von innen und aussen gereinigt werden

19 Wartung und Instandhaltung Elektrische Komponenten –Vorschaltgeräte, Sicherungen und Kapazitatoren sollten ohne großen technischen Aufwand zugänglich sein –Verkabelung sollte immer innerhalb der Masten und Traversen verlaufen um sie gegen Umwelteinflüsse wie UV-Strahlung, Vögel etc. Zu schützen

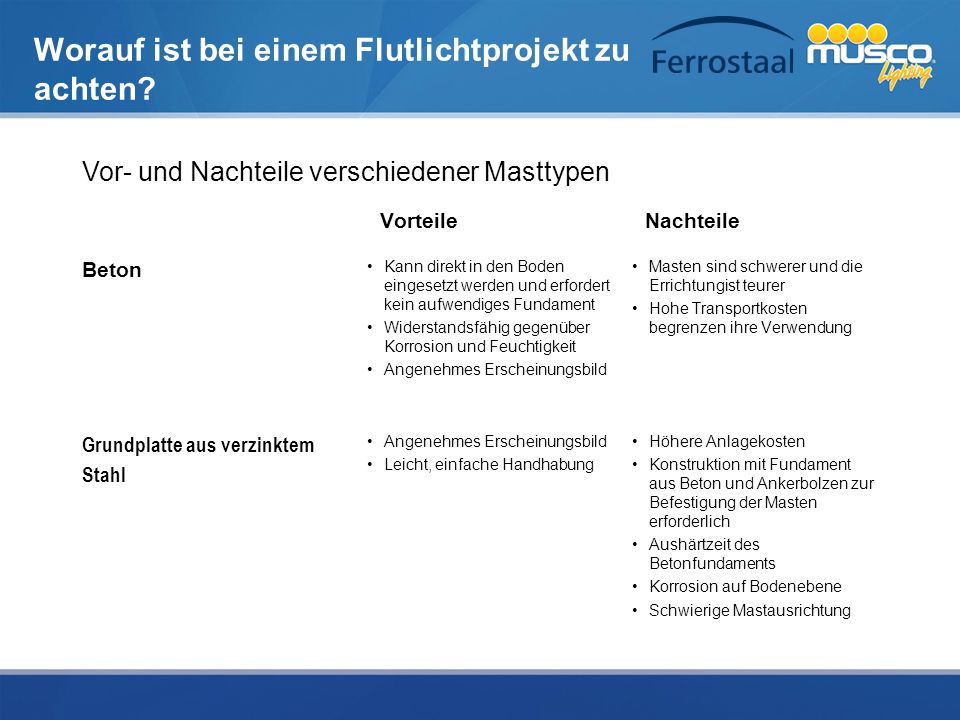

20 Worauf ist bei einem Flutlichtprojekt zu achten? Beton Kann direkt in den Boden eingesetzt werden und erfordert kein aufwendiges Fundament Widerstandsfähig gegenüber Korrosion und Feuchtigkeit Angenehmes Erscheinungsbild Masten sind schwerer und die Errichtungist teurer Hohe Transportkosten begrenzen ihre Verwendung Vor- und Nachteile verschiedener Masttypen Grundplatte aus verzinktem Stahl Angenehmes Erscheinungsbild Leicht, einfache Handhabung Höhere Anlagekosten Konstruktion mit Fundament aus Beton und Ankerbolzen zur Befestigung der Masten erforderlich Aushärtzeit des Betonfundaments Korrosion auf Bodenebene Schwierige Mastausrichtung VorteileNachteile

21 Worauf ist bei einem Flutlichtprojekt zu achten? Mast aus verzinktem Stahl für direktes Einsetzen in den Boden Angenehmes Erscheinungsbild Leicht aufgrund von Feuchtigkeit und den im Boden gelösten Chemikalien – wird vor einem Ausfall des Masts selten erkannt In Abhängigkeit von den Kriterien des Statikers mehr Zeit für die Installation und höhere Kosten erforderlich Vor- und Nachteile verschiedener Masttypen (Forts.) An Gelenk befestigte oder Ausfahrbare Masten Einfache WartungNachlassende Zuverlässigkeit bei zusätzlichen beweglichen Teilen Kosten für die Absenkung des Geräts für Wartungsarbeiten Zusätzliche Konstruktion von Fundamenten aus Beton mit Ankerbolzen zur Befestigung der Masten erforderlich VorteileNachteile

22 Worauf ist bei einem Flutlichtprojekt zu achten? Kombination aus Betonfundament und Stahlmast Angenehmes Erscheinungsbild kombiniert die Vorteile von Stahl mit denen des Betons, während viele der Probleme reduziert oder gelöst werden Einfache Installation Widerstandsfähig gegenüber Korrosion Zugang zur Lampe ist erschwert im Vergleich zu an Gelenk befestigten oder ausfahrbaren Masten Vor- und Nachteile verschiedener Masttypen (Forts. 2) VorteileNachteile

23 Wartung und Instandhaltung Achten Sie auf eine umfängliches und langfristiges Gewährleistungsprogramm Ihres Lieferanten –Gewährleistungsfristen von bis zu 10 Jahren auf Material und Arbeit sind möglich

24 Konventionell oder LED Die LED Revolution Light Emitting Diodes (LED) revolutionieren die Beleuchtungstechnologie –Enegieeinsparungen von über 75% sind möglich –Keine Aufheizzeiten – “Instant on and off” –Dimmbarkeit von 0 bis 100% –Nie da gewesene Gleichverteilung LED ist noch in der Entwicklungsphase –Es gibt viele Anbieter und Produkte, die die gemachten Versprechungen nicht einhalten –Investitionksoten sind immer noch mehr als 100% höher als für konventionelle Systeme, aber die Kosten sinken permanent Gute LED Lösungen sind Verfügbar –Die Entscheidung für oder gegen LED hängt von den individuellen Anforderungen des Projektes ab.

25 Entscheidungen vor der Investition Entscheidungen die Sie treffen müssen –Welche Lichtstärke soll das System langfristig haben? –Welche Lichtqualität soll erreicht werden? Gleichverteilung –Wer soll die Anlage installieren? –Welche Technologie soll zum Einsatz kommen –Welche zukünftigen Anforderungen soll das System erfüllen können TV Übertragungen Verschärferte Umweltschutzanforderungen

26 Fragen und Antworten Bitte stellen Sie Ihre Fragen

27 Ansprechpartner Hauke Petersen Musco Ferrostaal GmbH P: M: F: Industriestraße Geisenheim Germany
