1 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 1 Energie sparen bei der Beleuchtung

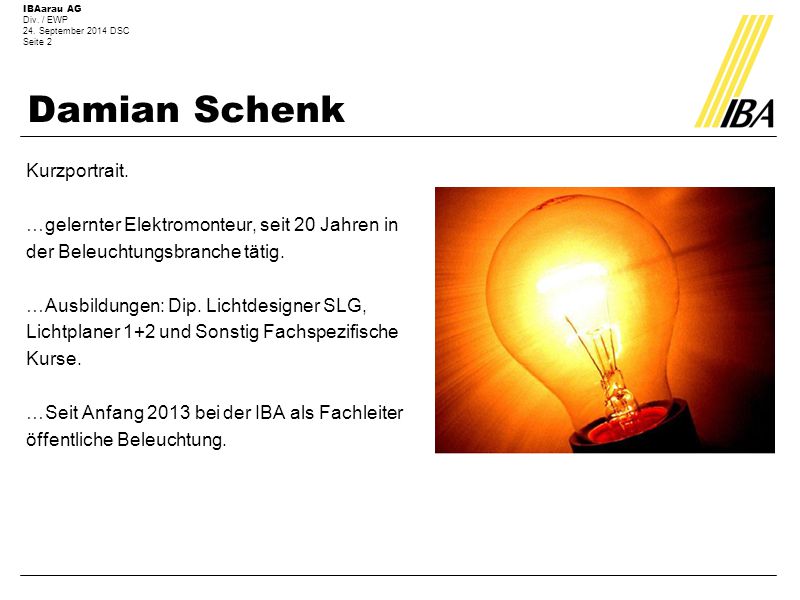

2 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 2 Damian Schenk Kurzportrait. …gelernter Elektromonteur, seit 20 Jahren in der Beleuchtungsbranche tätig. …Ausbildungen: Dip. Lichtdesigner SLG, Lichtplaner 1+2 und Sonstig Fachspezifische Kurse. …Seit Anfang 2013 bei der IBA als Fachleiter öffentliche Beleuchtung.

3 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 3 Agenda Licht Leuchtmittel Beleuchtung im Haushalt Strassenbeleuchtung Beleuchtung Reitnau

4 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 4 Was ist Licht…..? Quelle: Licht.de Licht ist Leben. Es gibt Energie und Sicherheit, fördert Wohlbefinden und Gesundheit. Licht ist der kleine sichtbare Teil der elektromagnetischen Strahlung Die sichtbare Strahlung im Wellenlängenbereich liegt zwischen nm Die Lichtgeschwindigkeit ist die höchste bekannte Geschwindigkeit mit 300`000 km/s benötigt das Licht ca. 1.3 Sekunden vom Mond zur Erde

5 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 5 Geschichte des Lichts Für lange Zeit war die Sonne die einzige Lichtquelle. Bis vor etwa Jahren der prähistorische Mensch das Feuer als Wärme und Lichtquelle entdeckte. Vor 15`000 Jahren, Zeichnungen in den Höhlen von Altamira 260 vor Christus sendet der Leuchtturm von Alexandria Lichtsingale 1783 wurde der Rundbrenner für flüssigen Brennstoff sowie die Gaslaterne erfunden 1879 beginnt das eigentliche Zeitalter der elektrischen Beleuchtung Quelle: Licht.de

6 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 6 Licht und Sehen Der Mensch orientiert sich vor allem mit seinen Augen. Mehr als 80% aller Informationen nehmen wir über die Augen auf. Unzureichendes Licht oder Dunkelheit verhindern gutes Sehen, wir werden unsicher und können uns schlechter orientieren. Die Augen übertragen die aufgenommen Informationen zehn mal so schnell wie die Ohren. Quelle: Licht.de

7 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 7 Beleuchtungsqualität Die Qualität des künstlichen Lichts dient nicht nur dem Sehen, sondern beeinflusst auch Wohlbefinden und Stimmung. Die Beleuchtungsstärke hat grossen Einfluss darauf, wie schnell und wie Leicht eine Sehaufgabe von den Augen bewältigt werden kann. Extreme Helligkeitsunterschiede im Gesichtsfeld empfinden Menschen als unangenehm. Sie sollen vermieden werden, denn sie zwingen das Auge, sich ständig neu einzustellen. Quelle: Licht.de

8 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 8 Leuchtmittel (Lampen)

9 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 9 Lichtquellen Effizienz

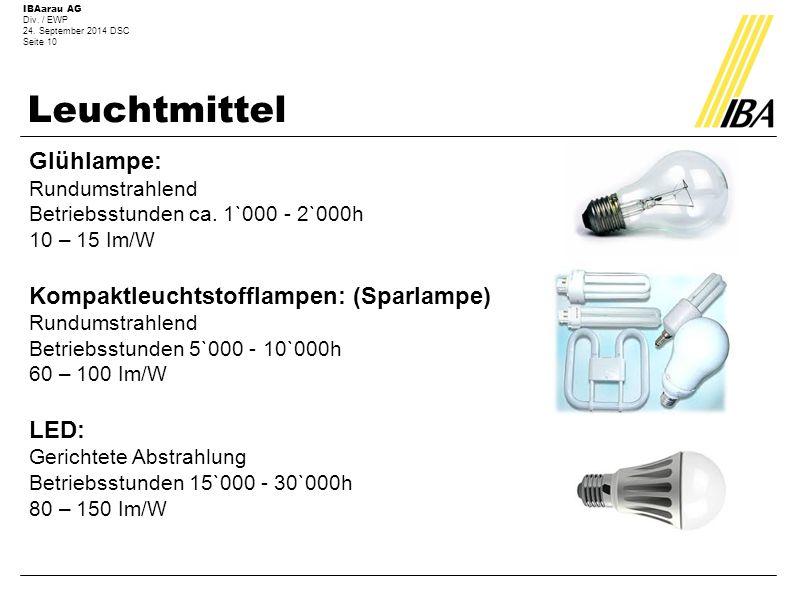

10 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 10 Leuchtmittel Glühlampe: Rundumstrahlend Betriebsstunden ca. 1` `000h 10 – 15 Im/W Kompaktleuchtstofflampen: (Sparlampe) Rundumstrahlend Betriebsstunden 5` `000h 60 – 100 Im/W LED: Gerichtete Abstrahlung Betriebsstunden 15` `000h 80 – 150 Im/W

11 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 11 Energiewandlung Sichtbares LichtWärmeInfrarot Strahlung Glühlampe LED 75% 25%

12 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 12 Wärmeerzeugung Glühlampe (links) vs PARATHOM CLA 40 (rechts) Niedervolthalogenlampe (links) vs Parathom MR16 20 (rechts)

13 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 13 Warum ist das Temperaturmanagement so wichtig ? Temperatur Strom Helligkeit Lebens dauer Bessere Kühlung –Mehr Licht (Lumen) –Höhere Lebensdauer Temperatur höherer Strom –Mehr Licht (Lumen) –Kleinere Lebensdauer Strom mehr Wärme –Weniger Licht (Lumen) –Weniger Lebensdauer Wärme Temperatur unter Kontrolle = Lebensdauer unter Kontrolle

14 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 14 Was ist eine LED (Retrofit) Lampe? Optik (Linse, Reflektor) = „Lichtmaschine“ (Light Engine) LEDs auf einem PCB (=Printed Circuit Board) Kolben Kühler Sockel Treiber-Gehäuse Treiber = integriertes elektronisches Vorschaltgerät

15 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 15 Auf was muss ich achten? 1.Lampensockel / Einbautiefe, -höhe / Einbausituation 2.Anzahl Watt oder Lumen / Candela (800lm entsprechen 60W Glühbirne) 3.Gemütliches oder kaltes Licht 4.Anlaufzeit (Quick-Start) 5.Dimmbar (Achtung Dimmer!) 6.Farbwiedergabe (RA > 80) 7.Lebensdauer (Long life) 8.Winkel (bei Spots)

16 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 16 Lichtfarbe 2700 K bis 3400 K behagliches Licht, warmes Licht. Ab 3400 K Aktives Licht, Arbeitslicht

17 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 17 Angaben auf Verpackung

18 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 18 Passende Dimmer

19 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 19 Das Angebot ist riesig…… Lassen Sie sich nicht hinters Licht führen, bevorzugen Sie bekannte Qualitätsprodukte. Informieren Sie sich auch auf

20 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 20 Topten.ch

21 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 21 Beleuchtung im Haushalt

22 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 22 Information zur Beleuchtung Beleuchtung CH GWh Haushaltbeleuchtung GWh Produktion Wasserkraftwerk IBA 110 GWh Effiziente Haushaltbeleuchtung GWh Mögliche Einsparung 1040 GWh Datum Verboten 01. Sep Watt Glühlampen 01. Sep Watt 01. Sep Watt 01. Sep. 1215, 25, 40 Watt 01. Sep. 16Klasse C bis GHalogenlampen

23 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 23 Lichtverteilung Verbrauch 60W Verbrauch 10W Energieeinsparung: 83% Achtung beim Ersatz Die Ausleuchtung des Raumes könnte sich massiv verändern!

24 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 24 Beleuchtung Koventionell Wandleuchte PendelleuchteDeckeneinbauleuchteStehleuchte Hochvolthalogen 2 x 50W / GU10 Total 100W Niedervolthalogen 7 x 35W / GU 5,3 Total 270W Niedervolthalogen 3 x 20W / GY 6.35 Total 70W Glühlampe 2 x 60W / E27 Total 120W Jahresverbrauch bei durchschnittlich 1,5h Betriebsstunden / Tag: 560W x 1.5h x 365d / 1000 = 306 kWh / Jahr

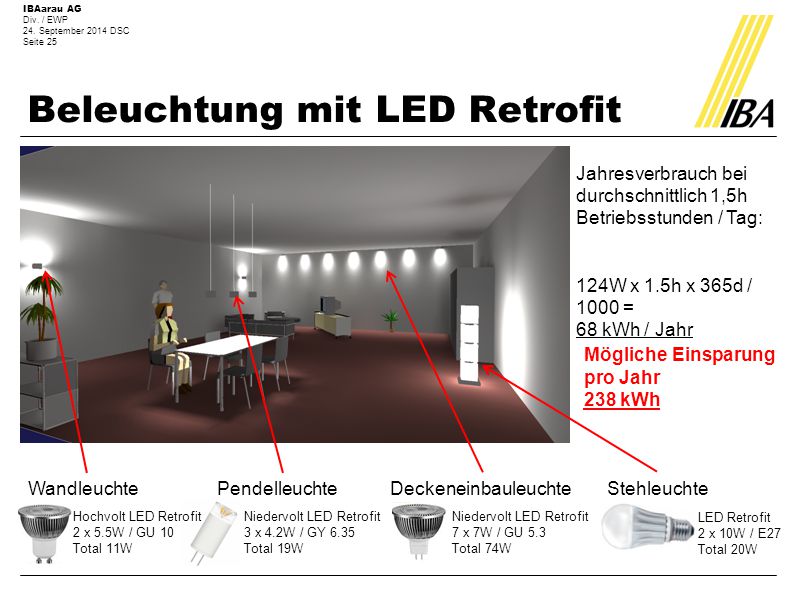

25 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 25 Beleuchtung mit LED Retrofit WandleuchtePendelleuchte DeckeneinbauleuchteStehleuchte LED Retrofit 2 x 10W / E27 Total 20W Niedervolt LED Retrofit 7 x 7W / GU 5.3 Total 74W Niedervolt LED Retrofit 3 x 4.2W / GY 6.35 Total 19W Hochvolt LED Retrofit 2 x 5.5W / GU 10 Total 11W Jahresverbrauch bei durchschnittlich 1,5h Betriebsstunden / Tag: 124W x 1.5h x 365d / 1000 = 68 kWh / Jahr Mögliche Einsparung pro Jahr 238 kWh

26 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 26 Strassenbeleuchtung

27 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 27 Entwicklung der Aussenbeleuchtung Glühlampe HME HME LST HME, HSE HSE, HST HST, HIT HST, HIT LED LED

28 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 28 Energie-Einspar-Potential „ALT – NEU“ Dorf-Durchfahrt 30-40% Alte Anlage: Quecksilberdampflampe 125W Systemleistung 140W Neue HST-Anlage: Natriumdampflampe 70W Systemleistung 83W LED-Lösung: LED Systemleistung 32W Sanierung einer Dorf-Durchfahrt 40-60% Unter Einhaltung der Normen ist bis zu 75% Energie- Einsparung möglich.LED Wirtschaftlichkeit gegenüber Quecksilberdampf- lampe sehr gut, gegenüber HST gut.

29 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 29 Verbot Quecksilberdampflampen Der Bundesrat hat am 19. Oktober 2011 beschlossen, die Vorgaben und Fristen der EU-Verordnung 245/2009 zu übernehmen. Sämtliche Wattagen der HME / HSE-X Leuchtmittel werden ab April 2015 verboten.

30 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 30 Strassenbeleuchtung Reitnau Strassenleuchten Total 186 Stück Quecksilberdampflampen Stand Stück Stromverbrauch Quecksilberdampflampen 10`800 kWh Stromverbrauch Total Stand `000 kWh Stand Ende 2017 Quecksilberdampflampen 0 Stück LED Leuchten 33 Stück Stromverbrauch LED Leuchten 2`100 kWh Stromverbrauch Total Stand `300 kWh Einsparung beim Wechsel auf LED 8`700 kWh Alt: Neu:

31 IBAarau AG Div. / EWP 24. September 2014 DSC Seite 31 Herzlichen Dank für Ihre Aufmerksamkeit Danke!
