Mobile Isometrieerfassung

Präsentation zum Thema: "Mobile Isometrieerfassung"—  Präsentation transkript:

1 Mobile Isometrieerfassung
RoniDraftboard Mobile Isometrieerfassung 3R solutions ∙

2 Globalkonzept 3R solutions ∙

3 Verwendung Symboleditor Isometrie RoniDraftboard
Stellt Symbole bereit Isometrie RoniDraftboard Zeichnet Keine DB-Verbindung erforderlich 3R solutions ∙

4 Verwendung 3R solutions ∙ www.3-r.de
Einmalige Erstellung eines benutzerdefinierten Symbolkatalogs Unmaßstäbliches Zeichnen der Isometrie unter Verwendung des Symbolkatalogs Hinzufügen eines Zeichnungskopfes 3R solutions ∙

5 Datenausgabe und -verwertung
RoniDraftboard RoniBuilder RAMP R3D Ergänzung / Nachbearbeitung DXF Isometrie kann gefertigt werden? Report RoniKolli Biegbarkeitsanalyse Ausgabe als R3D-Datei, als DXF oder Ausdruck Verwendung der generierten Daten im RONI-Framework Biegbarkeitsanalyse Fertigungssteuerung 3R solutions ∙

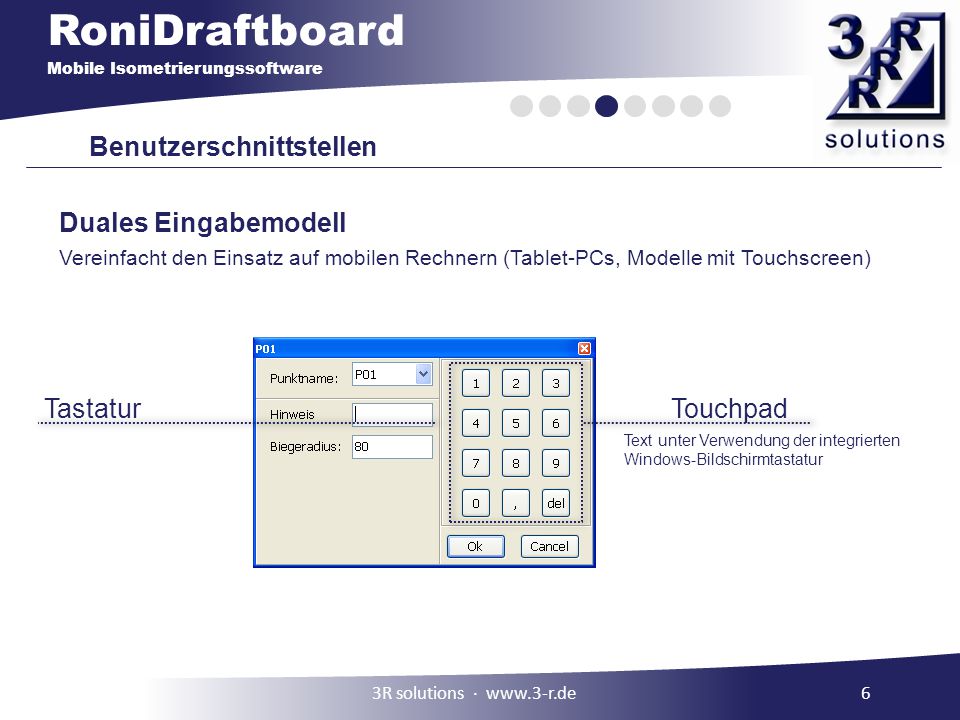

6 Benutzerschnittstellen
Duales Eingabemodell Vereinfacht den Einsatz auf mobilen Rechnern (Tablet-PCs, Modelle mit Touchscreen) Tastatur Touchpad Text unter Verwendung der integrierten Windows-Bildschirmtastatur 3R solutions ∙

7 Bauteil-/Schweißsymbole Zeichnungskopf
Funktionsumfang Bauteil-/Schweißsymbole Zeichnungskopf Symboleditor (für benutzerdefinierte Symbole) 3D-Ansicht der gezeichneten Isometrie Logikprüfung Referenzebenen 3R solutions ∙

8 Gesamtübersicht RoniDraftboard RoniKolli RoniBuilder RoniR2D RAMP
Isometrie mobil stationär RoniKolli RoniBuilder RoniR2D RAMP Datenbank Fertigungsprozess 3R solutions ∙

9 Vergleich zu RoniBuilder
Vorteile kostengünstig datenbankfreie, mobile Einsatzmöglichkeit schnell erlernbar kann ergänzend zu RoniBuilder eingesetzt werden Nachteile deutlich geringerer Funktionsumfang keine Generierung von Fertigungsdaten (Stücklisten, CNC-Daten…) keine Statusverfolgung der Rohrfertigung möglich 3R solutions ∙

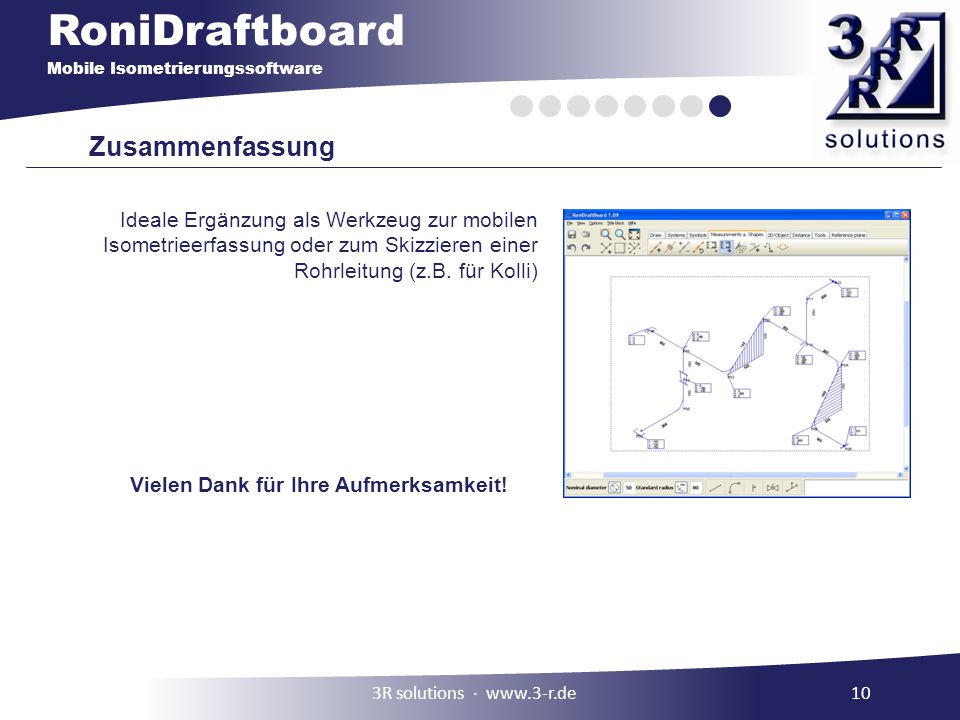

10 Zusammenfassung Ideale Ergänzung als Werkzeug zur mobilen Isometrieerfassung oder zum Skizzieren einer Rohrleitung (z.B. für Kolli) Vielen Dank für Ihre Aufmerksamkeit! 3R solutions ∙
