Wetterkunde für Privatpiloten und Luftsportler

Präsentation zum Thema: "Wetterkunde für Privatpiloten und Luftsportler"—  Präsentation transkript:

1 Wetterkunde für Privatpiloten und Luftsportler
FSV Wächtersberg Ausbildung Fach: Meteorologie Wetterkunde für Privatpiloten und Luftsportler Materialien für den Unterricht Günter Bertsch FSV Wächtersberg Quellen: Dietrich Knapp: Fluglehrerlehrgang Hornberg 1977 (Manuskript) Dietrich Knapp: Grundlagen der Wetterkunde für Piloten BWLV 1986 Manfred Reiber: Moderne Flugmeteorologie Verlag H. Deutsch 1998 Horst Malberg: Meteorologie und Klimatologie J. Springer Verlag 1997 Manfred Kreipl: Mit dem Wetter segelfliegen Motorbuch Verlag 1977 Hesse: Der Segelflugzeugführer 1977 Eckart Buttelmann: PPL- Wetter PPL- Fragenkatalog Auflage 2009 Beispiele aus pcmet Weitere Bildquellen: DWD, ESA, NASA, NOAA Günter Bertsch

2 FSV Wächtersberg Teil 3 Ausbildung Fach: Meteorologie
1. Grundlagen, Zusammensetzung und Aufbau der Atmosphäre 2. Bestimmungsgrößen für den Zustand der Atmospäre -Temperatur, Luftfeuchtigkeit, Luftdruck 3. Flugmeteorologische Grundelemente und wetterbedingte Fluggefahren -Sicht, Wolken, Niederschlag 4. Vertikale Luftbewegung, Schichtung, Thermodynamisches Diagramm 5. Klima, Großwetterlagen 6. Flugwetterberatung für die allgemeine Luftfahrt, Self- Briefing Wetterkarten, Wetterschlüssel, GAFOR, Pcmet ..... Günter Bertsch

3 FSV Wächtersberg LuftVO §3a:
Ausbildung Fach: Meteorologie Gesetzliche Verpflichtung: LuftVO §3a: Für einen Flug, der über die Umgebung des Startplatzes hinausführt (Überlandflug) und vor einem Flug nach Instrumentenflugregeln hat sich der Luftfahrzeugführer über die verfügbaren Flugwettermeldungen und -vorhersagen ausreichend zu unterrichten. Vor einem Flug, für den ein Flugplan zu übermitteln ist, ist eine Flugberatung bei einer Flugberatungsstelle einzuholen. Günter Bertsch

4 FSV Wächtersberg FSV Wächtersberg Ausbildung Fach: Meteorologie
Bodenwetterkarte eingetragen und analysiert Günter Bertsch

5 FSV Wächtersberg Ausbildung Fach: Meteorologie
Synoptische Bodenwetterkarte, Bodenanalyse Isobaren Stationsinformationen (Stationskreis) Fronten Günter Bertsch

6 FSV Wächtersberg Ausbildung Fach: Meteorologie

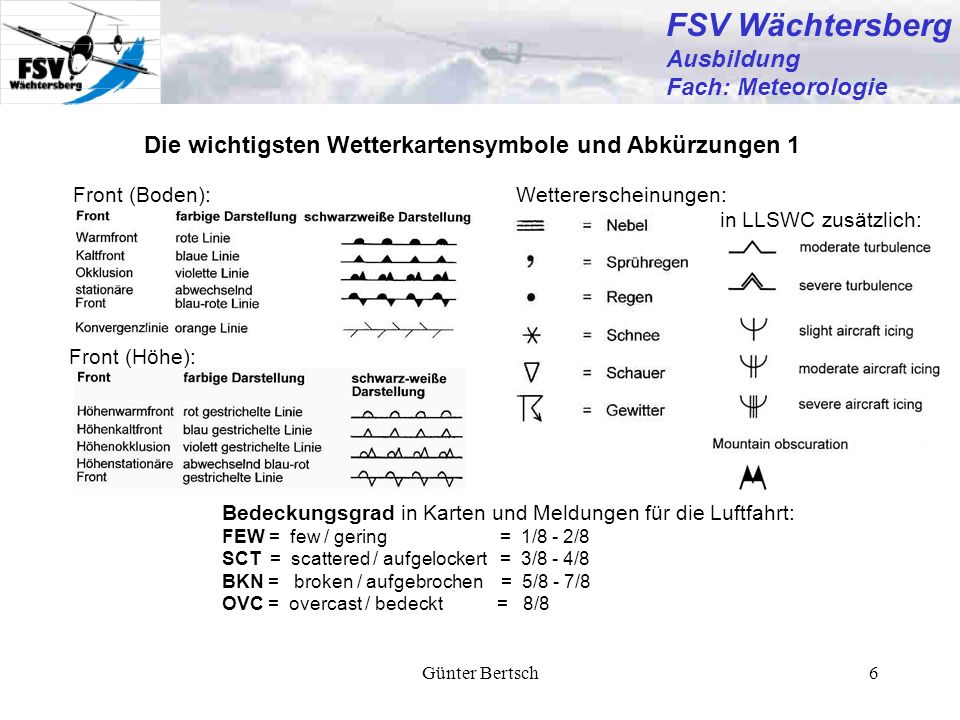

Die wichtigsten Wetterkartensymbole und Abkürzungen 1 Front (Boden): Front (Höhe): Wettererscheinungen: in LLSWC zusätzlich: Bedeckungsgrad in Karten und Meldungen für die Luftfahrt: FEW = few / gering = 1/8 - 2/8 SCT = scattered / aufgelockert = 3/8 - 4/8 BKN = broken / aufgebrochen = 5/8 - 7/8 OVC = overcast / bedeckt = 8/8 Günter Bertsch

7 FSV Wächtersberg Ausbildung Fach: Meteorologie
Die wichtigsten Wetterkartensymbole und Abkürzungen 2 Abkürzungen für Wolken: ST = Stratus SC = Stratocumulus CU = Cumulus NS = Nimbostratus CB = Cumulonimbus AC = Altocumulus AS = Altostratus TCU = towering Cu CI = Cirrus Darstellung des Windes: kt kt (5 kt) kt (10 kt) kt (50 kt) Abkürzungen für Wettererscheinungen: HZ = haze / trockener Dunst BR = mist / (frz. brume) /feuchter Dunst FU = smoke / (frz. fumée) / Rauch FG = fog / Nebel RA = rain / Regen DZ = drizzle / Sprühregen FZ = freezing / gefrierend SN =snow / Schnee SH =shower / Schauer TS = thunderstorm / Gewitter GR = hail (frz. grêle) / Hagel NSW = no significant weather / keine signifikanten Wettererscheinungen kt (25 kt) kt (80 kt) kt (120 Kt) Günter Bertsch

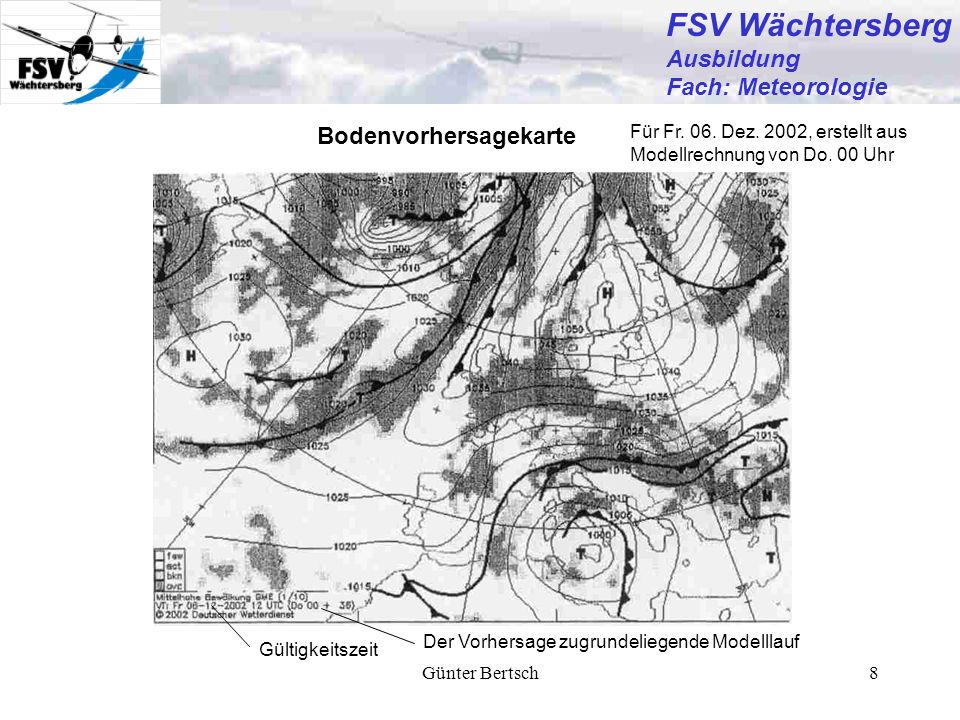

8 FSV Wächtersberg Ausbildung Fach: Meteorologie Bodenvorhersagekarte
Für Fr. 06. Dez. 2002, erstellt aus Modellrechnung von Do. 00 Uhr Der Vorhersage zugrundeliegende Modelllauf Gültigkeitszeit Günter Bertsch

9 FSV Wächtersberg Ausbildung Fach: Meteorologie
Aktuelle Höhenwetterkarte FL50 Stationsinformationen: Temperatur: -12°C Höhe der Druckfläche: 1530m Taupunkt: -14°C Wind: 180°/ kt Isohypsen = Höhenlinien, hier Höhe der Druckfläche (FL50) Günter Bertsch

10 FSV Wächtersberg Ausbildung Fach: Meteorologie
Low Level Significant Weather Chart (LLSWC) Kennzeichnung für Wetterfeld, dessen Eigenschaften in der Legende beschrieben werden. Legende mit den Beschreibungen der Wetterfelder Wetterfeldgrenze Verlagerungs- geschwindigkeit der Front in kt Günter Bertsch

11 FSV Wächtersberg Ausbildung Fach: Meteorologie
Low Level Significant Weather Chart (LLSWC) Beispiel einer außergewöhnlichen Wetterlage: Das Beispiel zeigt eine Wetterlage, bei der es sich nicht unbedingt empfiehlt, ins Flugzeug zu steigen. Die LLSWC vom zeigt das Orkantief “Lothar”. Günter Bertsch

12 FSV Wächtersberg Ausbildung Fach: Meteorologie
Wind/Temperatutvorhersagekarte EUR FL50 Gültig für Uhr UTC Negative Temperaturen werden als Zahl dargestellt, positiven Temperaturen wird PS oder + vorangestellt. Günter Bertsch

13 FSV Wächtersberg Ausbildung Fach: Meteorologie GAFOR Günter Bertsch

14 FSV Wächtersberg METAR und TAF Beispiele aus DWD- Broschüre Ausbildung
Fach: Meteorologie METAR und TAF Beispiele aus DWD- Broschüre Beobachtungszeit Temperatur/Taupunkt QNH Zusätzl. Info Pistenzust. TREND METAR METAR EDDF KT 4000 DZ BKN008 03/02 Q1008 RESN R25L/ NOSIG Flughafen Wind Sicht Wetter Wolken (gleich dargestellt in METAR und TAF) TAF TAF EDDF Z 0312/ KT 1500 BR BKN005 BECMG 0317/ FG BKN001 Ausgabezeit Gültigkeitsdauer Änderungsgruppe Günter Bertsch

15 FSV Wächtersberg METAR und TAF Ausbildung Fach: Meteorologie
Welche der Meldungen in den untenstehenden Prüfungsfragen ist ein Metar, welche ein TAF? (Bei den Originalfragen ist “TAF” und “Metar” jeweils vorangestellt) 431. Mit welcher niedrigsten ceiling müssen Sie in Stuttgart nach 15 UTC rechnen? EDDS Z 2712/ KT 1500 DZRA OVC002 BCMG 2712/2714 5000 NSW BKN010 OVC020 TEMPO 2715/ SCT015 BKN025= A: 1000ft B: 1500ft C: 2000ft D: 2500ft 436. Was bedeutet die Gruppe OVC001 in folgender Meldung? EDDL Z 00000KT 0600 R23/1000N FG OVC001 04/04 Q1028 NOSIG= A: 8/8 Wolken mit Untergrenzen 100 ft B: Overcast 1 Fuß C: 5-7 Wolken mit Untergrenzen 100ft D: Bedeckt mit Untergrenzen 1000ft Günter Bertsch

16 FSV Wächtersberg Ausbildung Fach: Meteorologie
SIGMET - Significant Meteorological Phenomena - melden das zu erwartende Auftreten gefährlicher Erscheinungen für die Verkehrsfliegerei z. B. Gewitter, starke Turbulenz, starke Vereisung Herausgabe in gekürzter engl. Klartextform, Verbreitung im Rahmen des Fluginformationsdientes und über die Self- Briefing Medien (Self- Briefing-Terminals, Infomet- Telefon, Fax, PC-Met, WAP- Service) GAMET/AIRMET - ähnlich wie Sigmet, für allgemeine Luftfahrt - melden gefähliche Erscheinungen von mäßiger Intensität, die für die allgemeine Luftfahrt gefährlich sein können, für die SIGMETs noch nicht erforderlich sind z. B. mittlere Windgeschwindigkeiten, Gewitter,wenn nicht durch SIGMET gemeldet, Berge in Wolken, mäßige Vereisung, mäßige Turbulenz, Leewellen, wenn nicht durch Sigmet gemeldet Herausgabe wie SIGMET VOLMET - Wetterinformation für LFZ in Flug - gemeldet wird Platzwetter mit Trend über Funk (Endlosband) z. B. Informationen über Stuttgart auf Frankfurt ll über MHz ATIS - Automatic Teminal Information Service - Informationen für Start und Landung mit aktuellem Platzwetter (Endlosband), Aktualisierung volle Std und +50, Frequenz für Stuttgart: MHz Günter Bertsch
