2
Außenangriff wirkungslos Wärmestau: Flashover-Gefahr ! Unentdeckte Brandausbreitung Innenangriff wird durch Wärme/Rauch massiv behindert Druckventilation gefährlich ! Ventilation muss zielgerichtet eingesetzt werden - Ventilation ist Einsatztaktik !
3
Der Außenangriff auf einen unter einem Dach liegenden Brandherd ist
Dächer weisen Wasser ab ! Der Außenangriff auf einen unter einem Dach liegenden Brandherd ist (fast) immer zum Scheitern verurteilt ! Er kann erst wirksam werden, wenn das Dach durchgebrannt ist – doch dann ist es zu spät !
4
Taktische Ventilation
ist die Verhinderung einer Rauchansammlung und/oder Wärmestaus bei Bränden in geschlossenen Räumen, systematische Entfernung einer bestehenden Rauchschicht möglichst nah an ihrem Entstehungsort, Verhinderung der Ausbreitung von Rauch und Wärme innerhalb von Gebäuden.
5
Taktische Ventilation
verringert die Gefahr von Rauchdurchzündungen und Rauchexplosionen, unterstützt den Innenangriff, bzw. macht ihn erst möglich, verringert Gebäudeschäden durch Raucheinwirkung, erhöht die Überlebenschancen von vom Feuer und Rauch eingeschlossenen Personen.
6
Taktische Ventilation
erfordert eine enge Koordination von Löschangriff und Ventilation, erfordert Umstellungen in der Einsatztaktik, erfordert eine gute Führungsstruktur, erfordert eine Ergänzung der Ausbildung und Gerätetechnik, erfordert Selbstdisziplin jedes FW-Angehörigen !
7
Grundsatz der taktischen Ventilation:
So früh... So hoch... So kompakt... So viel... ....wie möglich !
8
Nicht überall, wo Flammen herauskommen, muss Wasser hinein !
Intakte Dächer weisen Wasser ab !
9
Rauchabzug Wärmestau gemindert ! Direkter Löschangriff möglich !
10

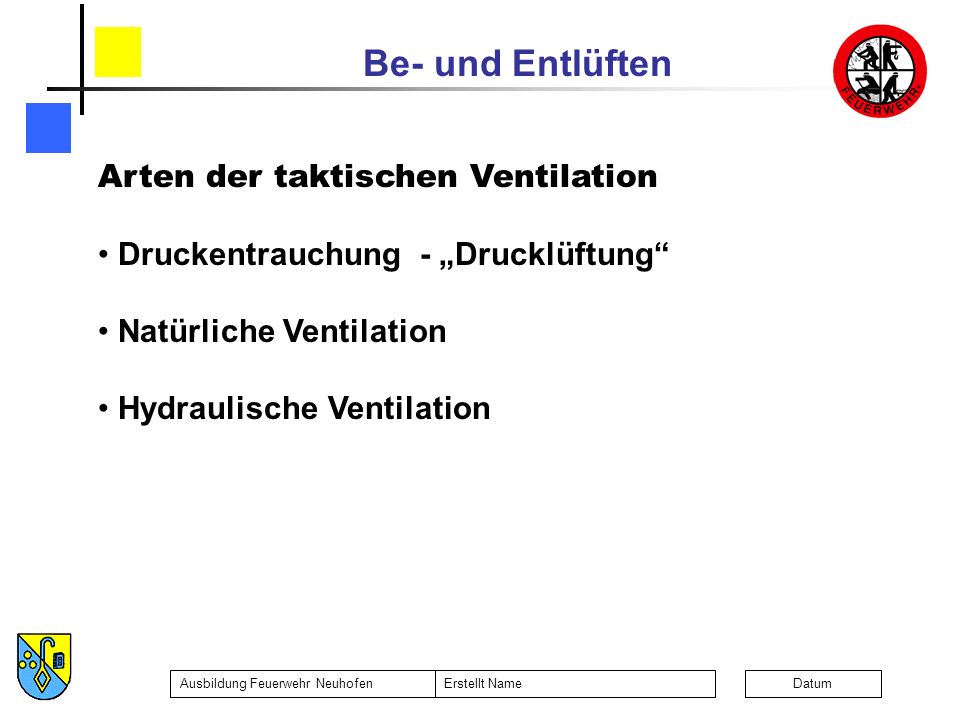

Arten der taktischen Ventilation
Druckentrauchung - „Drucklüftung“ Natürliche Ventilation Hydraulische Ventilation
11
Taktische Ventilation - Druckentrauchung
12
Wirkprinzipien Druckventilation Überdruckventilation Turbinen-
13
Be- und Entlüftungsgerät
Antriebsart: Elektromotor Luftdurchsatz: 5.000 bis m3/h
14
Überdrucklüfter mit V-/E-Motor Antriebsart: Verbrennungs- oder
Elektromotor Luftdurchsatz: bis m3/h
15
Überdrucklüfter mit Wasserturbine Antriebsart: Luftdurchsatz:
bis m3/h
16
Turbinen-Lüfter Antriebsart: Verbrennungsmotor Luftdurchsatz:
bis m3/h Kleiner Luftkegel Hohe Luftgeschwindigkeit
17
Rauchabzug Strömungs- kanal ! Versiegelung ! Richtiger Einsatz !
18
Rauchmanagement Subjektive oder tatsächliche Bedrohung über dem Brandgeschoss wohnender Personen – ggf. Angstreaktionen ! Aufwendige Evakuierung mit DLK oder Fluchthauben Hohe Rauchschäden durch Ausbreitung des Rauchs im gesamtem Treppenraum Falls die Tür zum Brandraum geschlossen sein sollte, droht bei Öffnen durch die FW sofortige Verrauchung des Gebäudes.
19
Treppenraum vor dem Öffnen der Tür zur
Brandwohnung mit einem Drucklüfter unter Überdruck setzen, ggf. vorher Entrauchen + Evakuierung erübrigt sich + Rauchschäden werden minimiert - 1-2 Minuten Zeitverlust Rauchmanagement +
20
! Drucklüftung bei DACHSTUHLBRÄNDEN ERST RAUCHABZUG SCHAFFEN !
FEUERWEHR Drucklüftung bei DACHSTUHLBRÄNDEN
21
Kein Strömungs- kanal ! Rauchabzug Versiegelung ! Sinnloser Einsatz von Drucklüftern
22
Kein Rauchabzug ! Verwirbelung ! Keine Versiegelung !
23
ÜBERDRUCKVENTILATION
Bei Zimmer-, Wohnungs- und Dachstuhlbränden meistens hilfreich, bei falscher Anwendung schlimmstenfalls sinnlos – standardisiert anwenden ! Bei Bränden in großen Objekten und in abgehängten Decken äußerst gefährlich – eher natürliche Ventilation erwägen !
24
Kein Rauchabzug möglich ?
Rauchschicht wird verwirbelt ? Pulsierender Rauch / Flammenzungen ? KEINE ÜBERDRUCKVENTILATION !
25
Taktische Ventilation Natürliche Ventilation
- Natürliche Ventilation
26
Natürliche Ventilation
Bei der natürlichen Ventilation wird das Bestreben der heißen Rauch- schicht ausgenutzt, aufgrund der geringen Dichte nach oben zu ent- weichen. Dazu muss dem Rauch durch eine Abzugsöffnung nur die Möglichkeit gegeben werden. Generell sollte jeder Einsatzleiter die verschiedenen, in seinem Bezirk vorkommenden Dachformen und die daraus resultierenden Möglichkeiten zum Rauchabzug kennen. Vorhandenen Öffnungen ist generell der Vorzug gegenüber künstlich zu schaffenden Öffnungen zu geben.
27
Schneller offensiver Rauchabzug
28
Abriegelung eines Flachdach-Brandes
X Abriegelung eines Flachdach-Brandes
29
Kontrollöffnungen
30
Ventilationstrupp: Einsturz / Absturz
– sieht jeder ! – Welcher Trupp ist gefährdeter ? Trupp im Innenangriff: Rauchdurchzündung Verbrühung durch Wasserdampf Einsturz Orientierungsverlust Atemschutznotfälle etc ... – sieht keiner ! –
31
So lange ein Innenangriff noch verantwortbar ist, kann auch eine taktische Ventilation durchgeführt werden !
32
Sicherung eines Ventilationstrupps
mit Feuerwehrleine („Halten“) und Steckleitern
33
Sicherung mit Absturzsicherung (Mitlaufendes Selbstsicherungsgerät)
34
Löschangriff/Ventilation
Koordination Löschangriff/Ventilation
36
! Umfassender Löschangriff immer sinnvoll ? J. Südmersen 11/96
37
Gefährdung durch heißen Wasserdampf !
38
Statt mehrere Rohre „gegeneinander“
einzusetzen, kann es sinnvoller sein, das Vorgehen eines Trupps im Innenangriff soweit wie möglich zu unterstützen ! J. Südmersen 11/96
39
Ein Löschangriff von zwei Seiten auf den gleichen Raum bedeutet eine hohe Verletzungsgefahr für den Trupp im Innenangriff durch Wasserdampf ! Straßenseite Einen Brandraum von der „nicht brennenden Seite“ angreifen, da ansonsten Wärme und Wasserdampf in den Raum gedrückt werden ! Druckentrauchung einsetzen, um Rauchschäden zu verringern Rückseite
40
Effekt eines unkoordinierten Löschangriffes !
Rückzug !
41
Taktische Ventilation Hydraulische Entrauchung
- Hydraulische Entrauchung
42
Fenster - / Türöffnung mit dem Wasserkegel des Hohlstrahlrohres
fast komplett abdecken Injektorprinzip !
43
Ventilation mittels Hohlstrahl
