1 Flaschenöffner in Handyform

2 InstandhaltungInstandhalten von technischen Systemen 70 Std. Bauelemente Herstellen und Inbetriebnehmen von technischen Systemen 84 Std. AutomatisierungstechnikSicherstellen der Betriebsfähigkeit automatisierter Systeme 84 Std. FertigungstechnikOptimieren von technischen Systemen 70 Std. Lehrplanrichtlinien für Industriemechaniker Jahrgangsstufe 12 /13 FertigungstechnikPlanen und realisieren technischer Systeme 84 Std.

3 Projektbearbeitung: Was ist ein Projekt Projekt – Organisationsformen Projektmanagment Erstellen eines Lastenheftes DIN VDI / VDE 3694 Pflichtenheftes DIN VDI / VDE 3694

4 Erstellen der CAD-Zeichnung CAD-Systeme (2D, 2 ½ D,3D), 3D-CAD-Systeme (Draht-, Flächen-,Volumenmodell) Verwendung von CAD-Daten im Industriemechanikerumfeld

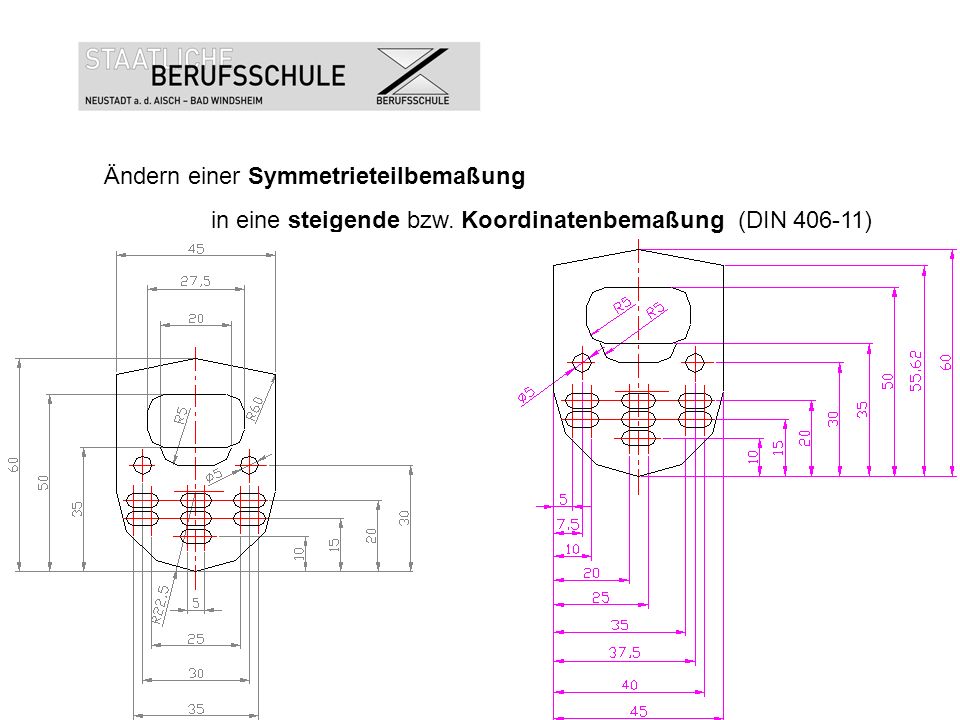

5 Ändern einer Symmetrieteilbemaßung in eine steigende bzw. Koordinatenbemaßung (DIN )

6 Entwurf und Herstellung einer Aufspannvorrichtung zum CNC-Fräsen in Kleingruppen - freie Wahl der Halbzeuge / Werkstoffquerschnitte (Lagerbestand) - freie Wahl der Bearbeitungsverfahren (außer CNC-Fräsen)

7 Erstellen eines CNC-Fräsprogramms -Programmstrukturen -CNC-Stützpunktberechnungen -Werkstückspannung -Werkzeugspannmöglichkeiten -Zyklen -Nullpunktverschiebungen -Koordinatendrehung -Programmteilspiegelungen -Unterprogrammerstellung - Datenübernahme aus CAD-Programmen - Erstellen von Einrichteblättern

8 Ermitteln der FlaschenöffnungskraftFestigkeitsberechnungen Biegefestigkeit (Biegemoment / axiales Widerstandsmoment) Durchbiegung Zugfestigkeit Abscherung usw. Kolbenkräfte benötigter Überdruck Luftverbrauch Drehmoment / Hebel

9 Durchführung eines Dauerschwingversuchs / Wöhlerversuch (DIN 50100) a)Fertigen der Vorrichtung nach Skizzen

10 b) Entwurf / Aufbau einer pneumatischen Versuchsdurchführung - Einzel- / Dauerzyklus, dieser darf nach Druckluftausfall nicht weiterarbeiten - die Kraft wirkt ca. 2 Sekunden auf den Flaschenöffner - bei Flaschenöffnerbruch stoppt die Anlage, das Zählwerk zeigt die Lastspielanzahl c) Entwurf / Aufbau einer elektropneumatischen Versuchsdurchführung

11 d) Funktion der pneumatischen Versuchsdurchführung

12 e) Funktion der elektropneumatischen Versuchsdurchführung

13 Kostenkalkulation Angebotskalkulation - Selbstkosten - Bruttoverkaufspreis Abschlussdiskussion Durch die Gruppenarbeit entstehen verschiedene Aufspannvorrichtungen zum CNC-Fräsen und verschiedene CNC-Fräsprogramme - teils mehr, teils weniger geeignet in der Praxis -

14 Unser technisches System, das geplant und realisiert wurde: Ein Flaschenöffner in Handyform Textquelle (Flussdiagramm Seite 4): NC /CNC Handbuch 2005 /2006 Hans B. Kief Carl HANSER Verlag
