Aufgaben Maße der Akkus ermitteln Modell bauen Beste Einbaulage ermitteln Halterung konstruieren Halterung fertigen Halterung montieren Dokumentation.

Ähnliche Präsentationen


Präsentation zum Thema: "Aufgaben Maße der Akkus ermitteln Modell bauen Beste Einbaulage ermitteln Halterung konstruieren Halterung fertigen Halterung montieren Dokumentation."—  Präsentation transkript:

1

2 Aufgaben Maße der Akkus ermitteln Modell bauen Beste Einbaulage ermitteln Halterung konstruieren Halterung fertigen Halterung montieren Dokumentation

3 3D Ansicht der Akkuhalterung

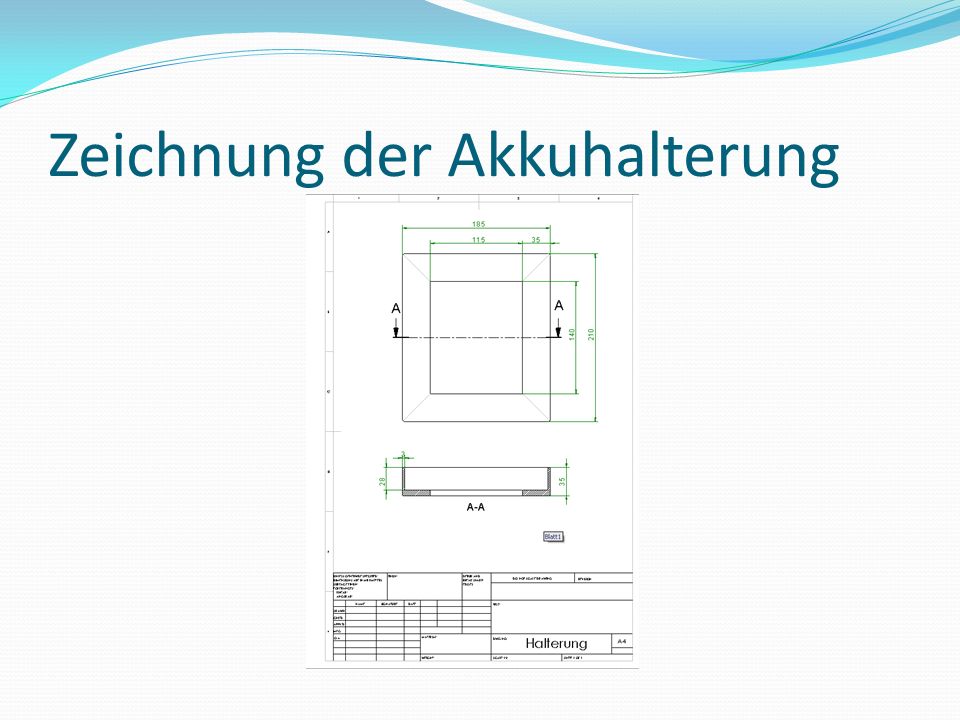

4 Zeichnung der Akkuhalterung

5 Stückliste MengeBenennungWerkstoffHalbzeug/ Bemerkung 8WinkelAluminium 2AkkuLithium Polymer Akkupack 40 Ah Firma EVT 1Spannband Senkschrauben

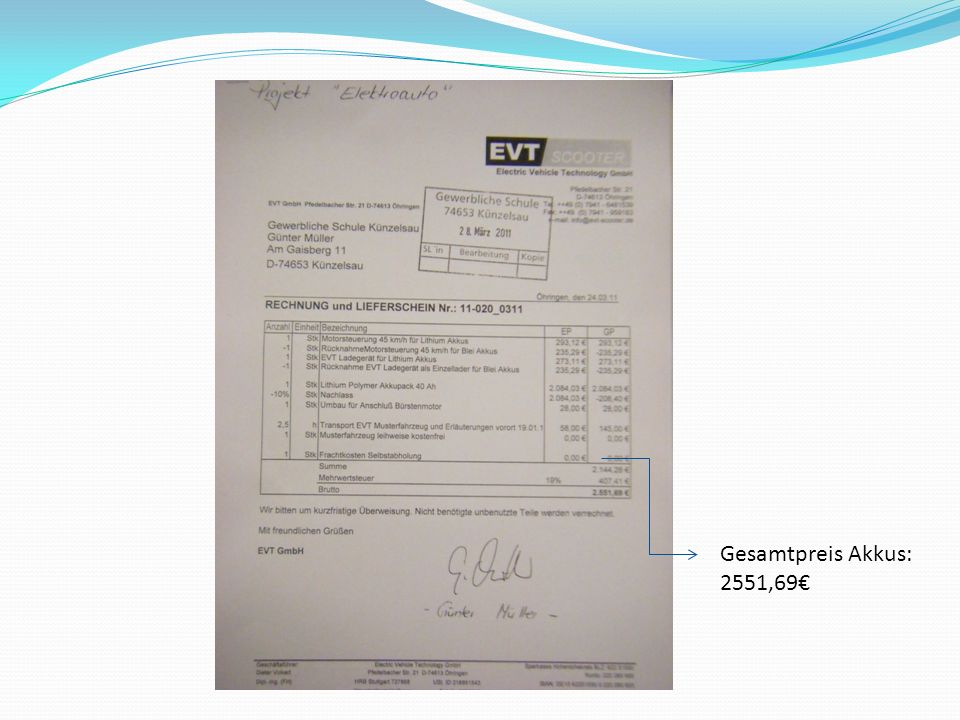

6 Gesamtpreis Akkus: 2551,69

7 Arbeitsablauf Maße der Akkus ermitteln: Die Akkus werden von der Firma EVT bezogen. Deshalb mussten wir uns bei dieser nach den genauen Abmaßen der Akkus erkundigen, welche sich aber im Laufe der Zeit nochmals geändert hatten. Modell bauen: Wir erstellten anhand der Angegebenen Maße zuerst Handskizzen, in denen wir verschiedene Befestigungsmöglichkeiten darstellten. Nach reichlicher Überlegung legten wir uns dann auf eine Befestigungsart fest, welche wir dann als Modell aus Pappe herstellten.

8 Beste Einbaulage ermitteln: Zur Ermittlung der Einbaulage haben wir verschiedene Möglichkeiten am Elektromobil ausprobiert um unsere Halterung zu positionieren und zu befestigen. Bei der Einbaulage mussten wir auf verschiedene Dinge achten: - Massenverteilung - Platz zum Einbauen /Austauschbarkeit - Unfallgefahr Halterung konstruieren Anhand der Modelle und der Abmaße, die wir von den Akkus bekommen haben, erstellten wir ein 3D Modell und Zeichnungen in SolidWorks.

9 Halterung fertigen Für die Halterungen hatten wir zwei Fertigungsmöglichkeiten. Zum einen die Halterung aus Blech zu biegen oder aus Aluwinkeln herzustellen und zu verschweißen. Die Blechwanne wurde in der Lehrwerkstatt der Ziehl Abegg AG hergestellt. Die Aluwinklenteile bekamen wir auch von Ziehl Abegg und Herr Lang schweißte diese dann zusammen. Da durch das Schweißen die Wanne stabiler wurde, entschieden wir uns dazu für dieses Verfahren. Anschließend wurde die Wanne für eine bessere Optik Sandgestrahlt.

10 Halterung montieren Die Halterung wird voraussichtlich wie auf dem Foto montiert. Aluplatte zum anschrauben der Halterung Winkel für bessere Stabilität

11 Akkus austauschen Die Anschlusskabel vom Akku entfernen. Den Spanngurt, der um den Akku gespannt ist, lösen. Den Akku aus der Halterung herausheben und auswechseln. Den ausgetauschten Akku wieder mit dem Spanngurt befestigen. Anschlusskabel wieder anschließen. Für einen Anschluss der Ladekabel für die Akkus muss noch ein Öffnung in der Abdeckung konstruiert werden.
