1 Automation and Drives SIMATIC Software S7-HiGraph V5.2 Steuerungsaufgaben einfach und schnell beschreiben SIMATIC Software Highlights der neuen Version

2 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 2 Beschreiben statt Programmieren Was ist S7-HiGraph? S7-HiGraph erweitert den Funktionsumfang von STEP 7 um eine grafische Programmierung mit Zustandsgraphen. S7-HiGraph ermöglicht eine einfache Realisierung einer Anlagen-Prozessdiagnose Ausgeben von Meldungen (z.B. HMI), wenn die Anlage in einen Fehlerzustand eintritt oder eine Überwachungszeit überschritten wird. Einsetzbar in SIMATIC S7-300, S7-400, C7 und WinAC Nutzen: Verständliche Darstellung der Automatisierung für: SPS-Programmierer Maschinenbauer (Technologen) Inbetriebsetzer und Service-Ingenieur Anlagenbediener Anlagenstörungen schnell analysieren Stillstandszeiten reduzieren Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

3 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 3 Warum S7-HiGraph? Engineering: Schnellerer Entwurf Entwurf objekt- und technologieorientiert Programmierung quellorientiert Standardisierung durch Einsatz von instanziierbaren Zustandsgraphen Test und Inbetriebnahme: einfacher Programmtest Zustandsanzeige in der Grafik Programmänderung in der Grafik bzw. in den Lupen Produktion: Prozessdiagnose inbegriffen Treffsichere Diagnose verkürzt Stillstandszeiten Einfache Wartung des Automatisierungsprogrammes Ein S7-HiGraph Programm ist auch für Nicht-Programmierer leicht zu verstehen und zu warten. Nutzen: Senkung des Aufwandes in allen Projektphasen Motivation Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

4 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 4 Die Methode Objektorientierte Sicht auf die Automatisierungsaufgabe Die Anlage oder eine Maschine werden in einzelne Funktionseinheiten zerlegt. Dies sind meist konkrete physikalische Geräte, Aggregate oder Maschinenteile, wie z. B. Ventil, Motor, Zuführung, Spannvorrichtung... Bohrmotor Vorschub Spannvorrichtung Funktionseinheit Funktionseinheiten Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

5 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 5 Objektorientierte Vorgehensweise mit HiGraph Jeder Typ einer Funktionseinheit (Bohrmotor, Spannvorrichtung, Vorschub) wird für sich unabhängig in einem Zustandsgraphen beschrieben Jede Funktionseinheit kann beliebig oft verwendet werden (Wiederverwendbarkeit und zentrale Änderbarkeit) Koordinierung der Funktionseinheiten (Zustandsgraphen) durch eine übergeordnete Graphengruppe Einzelne Funktionseinheiten können problemlos erweitert oder ausgetauscht werden (quellorientiertes Programmieren) Die Methode Nutzen: Reduzierung des Engineeringaufwandes durch Wiederverwendbarkeit und zentrale Änderbarkeit Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

6 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 6 Highlights (1) Neugestaltung des Editors Die Anzahl der Fenster wurde reduziert Alle relevanten Detailinformationen sind in einem einzigen Detailfenster zusammengefasst Das Detailfenster zeigt in mehreren Registern folgende Informationen an: Detailinformationen zu Variablen (Name, Datentyp usw.) Anweisungen (Inhalte zu den Zuständen und Transitionen) Aktualparameter (Verschaltungsparameter von Instanzen) Applikationsausgaben (Meldungen beim Compilieren) Dokumentausgaben (Meldungen beim Syntaxcheck) Nutzen: Alle benötigten Informationen - einfach und schnell - auf einen Blick Die S7-HiGraph-Version 5.2 baut auf der Funktionalität früherer HiGraph-Versionen auf und bietet vereinfachte Editier- und Eingabemöglichkeiten sowie erweiterte Diagnosefunktionen. Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

7 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 7 Highlights (2) Verbesserte Zoomfunktion Beliebige Zoomfaktoren können eingestellt werden. Der Zoomfaktor des aktiven Dokuments kann auf alle geöffneten Dokumente übertragen werden. Suchen / Ersetzen Suchen und Ersetzen von Text im aktuellen und unterlagerten Dokumenten (Zustandsgraphen und Graphegruppen) Suche von Verwendungsstellen globaler und lokaler Operanden Sitzungsgedächtnis Abspeichern und Wiederherstellen der Größe und Position eines Fensters, sowie der darin geöffneten Quelle und den dazugehörigen Parametern Quellen (ab V5.2) besitzen die Fähigkeit, sich noch weitere Fenstereigenschaften zu merken – z.B. bei Graphengruppen, welche Instanzen geöffnet sind Einführung Motivation Methode Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen Highlights

8 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 8 Dokumentspezifische Druckeinstellungen Es können Druckeinstellungen für Dokumente festegelegt werden (Druckformat, Zoomeinstellung usw.) Funktion "Bildausschnitt nachführen" "Bildausschnitt nachführen" läßt sich auch im Offline-Betrieb, vor dem Starten des Programmstatus, aktivieren bzw. deaktivieren. Sie wird automatisch deaktiviert, wenn während des Beobachten des Programmstatus eine permanente Anweisung selektiert wird. Der Bildausschnitt wechselt nicht mehr zum jeweils aktiven Zustand, sondern verweilt auf der permanenten Anweisung, solange sie selektiert ist. Bausteinkonsistenz prüfen Mit der Funktion "Bausteinkonsistenz prüfen" des STEP 7 SIMATIC Managers können S7-HiGraph-Bausteine nach Programmänderung auf ihre Konsistenz hin überprüfen, d.h. Auswirkungen von Schnittstellenänderungen auf andere Bausteine werden gemeldet. Highlights (3) Einführung Motivation Methode Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen Highlights

9 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 9 Symbolische Programmierung Definieren und Bearbeiten einzelner Symbole direkt in S7-HiGraph (ohne die STEP 7 – Symboltabelle zu starten) Auswählen symbolischer Operanden während der Programmierung. Erweiterung der bereits bestehenden Funktionalität Die Symbol-Liste enthält nun neben globalen auch die lokalen Symbole Bausteine des Projekts, auch wenn diesen keine Symbole zugeordnet sind. Highlights (4) Nutzen: Steigerung der Engineeringeffektivität Einführung Motivation Methode Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen Highlights

10 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 10 Verbesserte Visualisierung externer Nachrichten Existiert in einer Graphengruppe eine externe ausgehende sowie eine externe eingehende Nachricht, und sind diese mit demselben globalen Operanden verknüpft, so wird die Nachricht wie eine interne Nachrichten dargestellt. Die Bezeichnung am Nachrichtenpfeil wird erweitert und lautet: Nachricht_out / Globaler Operand / Nachricht_in Highlights (5) Nutzen: Übersichtliche Darstellung Bisher Neu Einführung Motivation Methode Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen Highlights

11 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 11 Navigationsmöglichkeiten zwischen S7-HiGraph und WinCC In einem WinCC-Bedienbild kann von einer Variablen direkt an die entsprechende Verwendungsstellen in STEP 7 verzweigt werden Es ist auch möglich, direkt an die Verwendunsstelle im entsprechenden Programmeditor, z.B. S7-HiGraph zu springen Projektierung in WinCC, ob die Darstellung des Zustandsgraphen nur Read-Only ist. S7-HiGraph bietet die Möglichkeit, nach WinCC zurückzuspringen. Highlights (6) Nutzen: Kontextbezogen, einfache und schnelle Darstellung des passenden HiGraph- Progammteiles in WinCC. Einführung Motivation Methode Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen Highlights

12 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 12 Erweiterte Prozeßfehlerdiagnose Meldungsbild Zusätzlich zur Zustands- oder Transitionsnummer wird auch der fehlende Operand angezeigt. Aktualwerte im Detailbild Neben den Erstwerten können auch die aktuellen Signalzustände, also die Aktualwerte, von meldungsverursachenden Operanden angezeigt werden (wird derzeit nicht von ProAgent unterstützt). Position im Übersichtsbild Die Position einer Einheit im Übersichtsbild ist definierbar. Instanzspezifische Einstellungen zum Bewegungsbild Endlagentexte von Bewegungen können instanzspezifisch definiert werden. Highlights (7) Nutzen: Aussagekräftige Meldungen Schnelle Fehlererkennung Reduzierung der Stillstandszeiten Einführung Motivation Methode Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen Highlights

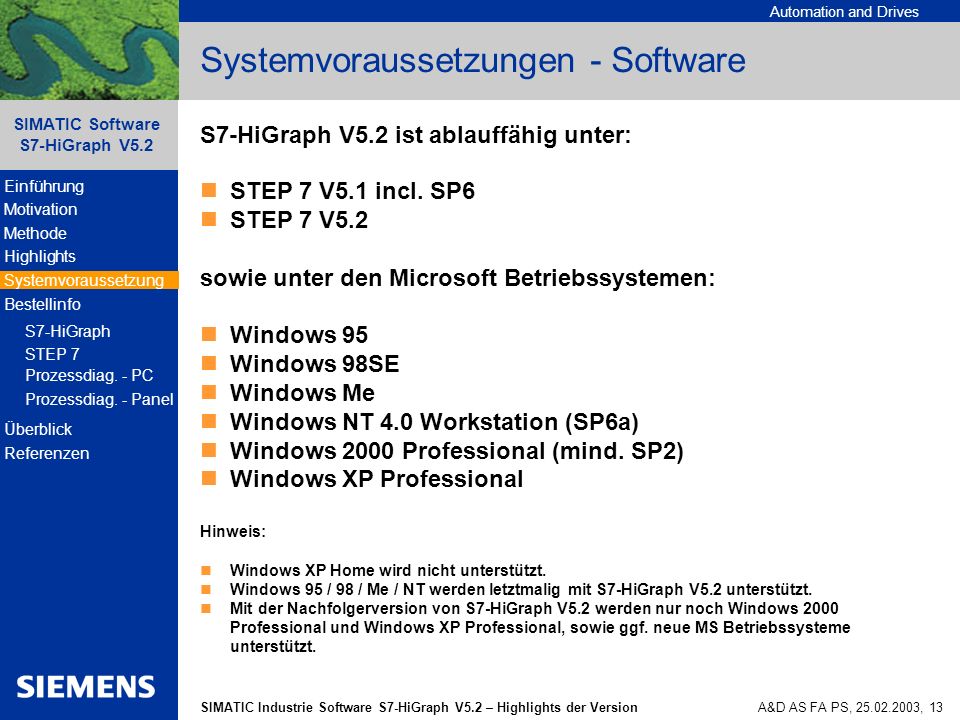

13 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 13 Systemvoraussetzungen - Software S7-HiGraph V5.2 ist ablauffähig unter: STEP 7 V5.1 incl. SP6 STEP 7 V5.2 sowie unter den Microsoft Betriebssystemen: Windows 95 Windows 98SE Windows Me Windows NT 4.0 Workstation (SP6a) Windows 2000 Professional (mind. SP2) Windows XP Professional Hinweis: Windows XP Home wird nicht unterstützt. Windows 95 / 98 / Me / NT werden letztmalig mit S7-HiGraph V5.2 unterstützt. Mit der Nachfolgerversion von S7-HiGraph V5.2 werden nur noch Windows 2000 Professional und Windows XP Professional, sowie ggf. neue MS Betriebssysteme unterstützt. Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

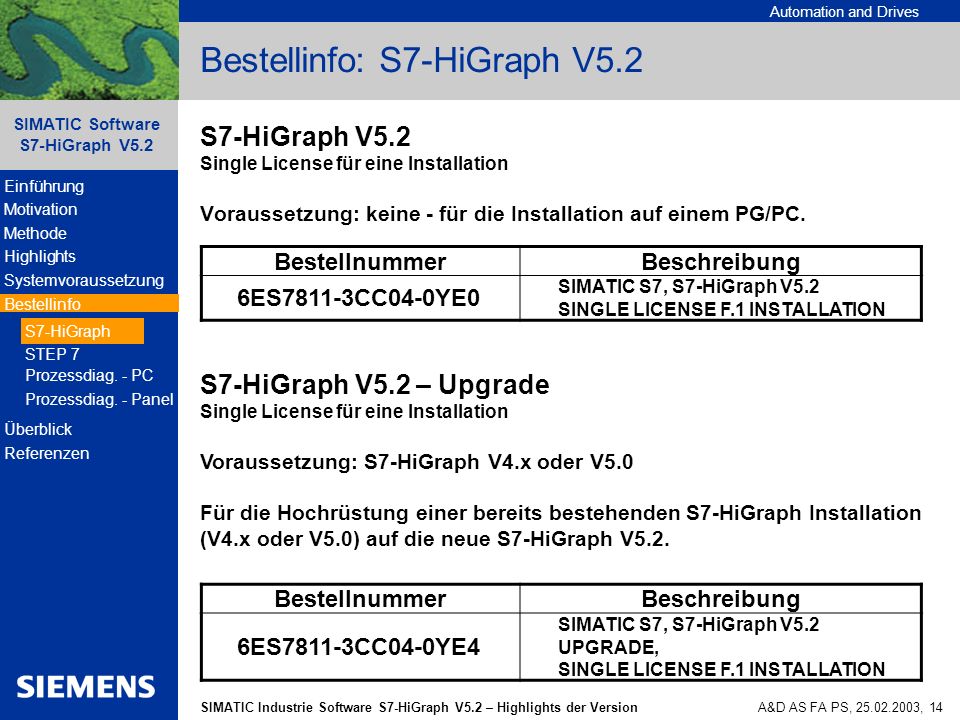

14 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 14 Bestellinfo: S7-HiGraph V5.2 BestellnummerBeschreibung 6ES7811-3CC04-0YE0 SIMATIC S7, S7-HiGraph V5.2 SINGLE LICENSE F.1 INSTALLATION S7-HiGraph V5.2 Single License für eine Installation Voraussetzung: keine - für die Installation auf einem PG/PC. BestellnummerBeschreibung 6ES7811-3CC04-0YE4 SIMATIC S7, S7-HiGraph V5.2 UPGRADE, SINGLE LICENSE F.1 INSTALLATION S7-HiGraph V5.2 – Upgrade Single License für eine Installation Voraussetzung: S7-HiGraph V4.x oder V5.0 Für die Hochrüstung einer bereits bestehenden S7-HiGraph Installation (V4.x oder V5.0) auf die neue S7-HiGraph V5.2. Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

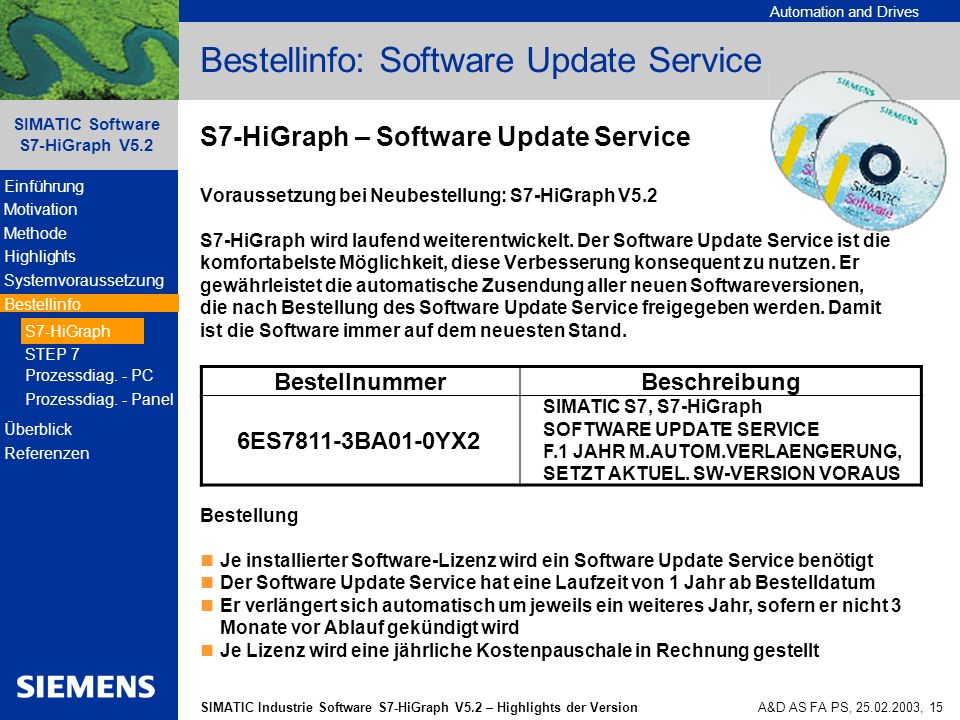

15 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 15 Bestellinfo: Software Update Service S7-HiGraph – Software Update Service Voraussetzung bei Neubestellung: S7-HiGraph V5.2 S7-HiGraph wird laufend weiterentwickelt. Der Software Update Service ist die komfortabelste Möglichkeit, diese Verbesserung konsequent zu nutzen. Er gewährleistet die automatische Zusendung aller neuen Softwareversionen, die nach Bestellung des Software Update Service freigegeben werden. Damit ist die Software immer auf dem neuesten Stand. BestellnummerBeschreibung 6ES7811-3BA01-0YX2 SIMATIC S7, S7-HiGraph SOFTWARE UPDATE SERVICE F.1 JAHR M.AUTOM.VERLAENGERUNG, SETZT AKTUEL. SW-VERSION VORAUS Bestellung Je installierter Software-Lizenz wird ein Software Update Service benötigt Der Software Update Service hat eine Laufzeit von 1 Jahr ab Bestelldatum Er verlängert sich automatisch um jeweils ein weiteres Jahr, sofern er nicht 3 Monate vor Ablauf gekündigt wird Je Lizenz wird eine jährliche Kostenpauschale in Rechnung gestellt Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

16 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 16 Bestellinfo: Zubehör BeschreibungBestellnummer STEP7 V5.26ES7810-4CC06-0YX0 STEP 7 Professional Edition 12/2002 6ES7810-5CC07-0YE0 STEP 7 Voraussetzung für die Installation von S7-HiGraph ist eine bestehende STEP 7 oder STEP 7 Professional Installation. Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

17 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 17 Bestellinfo: Prozessdiagnose – PC BeschreibungBestellnummer SIMATIC PROAGENT/PC für PC-basierte Sýsteme RUNTIME-LIZENZ 6AV BB06-0AX0 SIMATIC ProTool/Pro Configuration V6.0 mit ProAgent6AV BX06-0CX0 SIMATIC ProTool/Pro Runtime V6.0 für PC-Systeme6AV A*06-0CX0 128 Power Tags (RT 128) B 256 Power Tags (RT 256) C 512 Power Tags (RT 512) D 2048 Power Tags (RT 2048) F Prozessdiagnose = STEP7 & S7-HiGraph & ProAgent/PC & ProTool/Pro CS/RT PC-basierte Systeme Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

18 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 18 Bestellinfo: Prozessdiagnose – Panel Panels (ab OP/TP 270) BeschreibungBestellnummer SIMATIC PROAGENT/MP für Panels6AV CB06-0AX0 SIMATIC ProTool Configuration V6.0 mit ProAgent6AV BX06-0CX0 Prozessdiagnose = STEP7 & S7-HiGraph & ProAgent/MP & ProTool/Pro CS Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

19 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 19 Symbole/Kommentare Programmstrukturen Diagnose Meldungen Überwachungslogik Erstwerterfassung S7- PDIAGS7- GRAPH S7-PDIAG S7-GRAPH S7-HiGraph S7-GRAPH S7-HiGraph STEP 7 S7-300 S7-400 C7 WinAC S7-300 S7-400 C7 WinAC ProTool/Pro ProAgent Graphic-OP or PC Die zugehörigen SIMATIC Produkte! Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

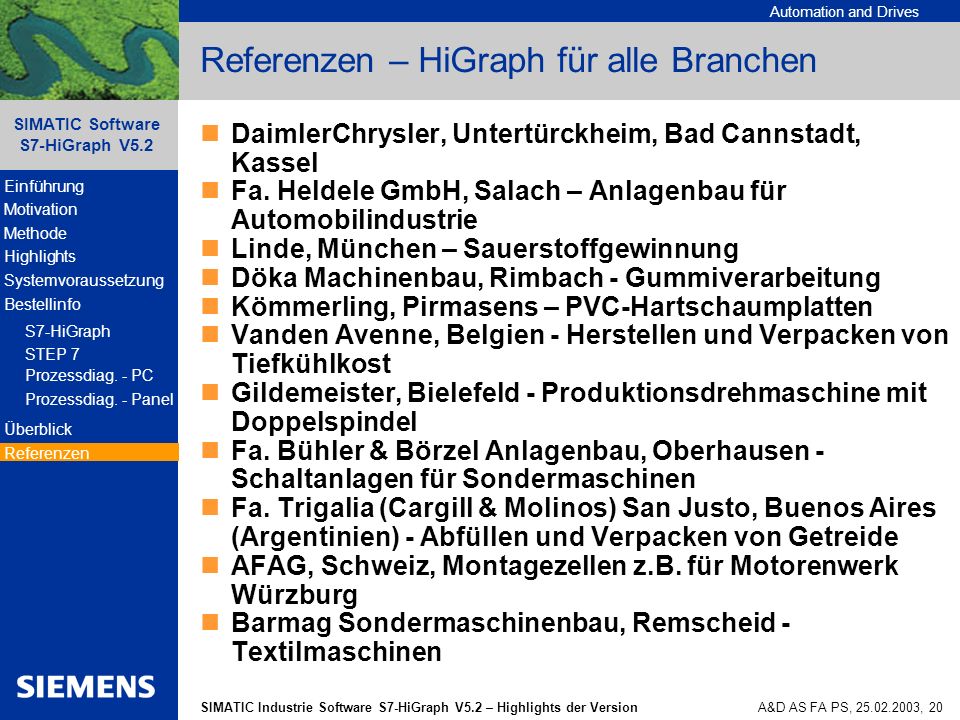

20 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 20 Referenzen – HiGraph für alle Branchen DaimlerChrysler, Untertürckheim, Bad Cannstadt, Kassel Fa. Heldele GmbH, Salach – Anlagenbau für Automobilindustrie Linde, München – Sauerstoffgewinnung Döka Machinenbau, Rimbach - Gummiverarbeitung Kömmerling, Pirmasens – PVC-Hartschaumplatten Vanden Avenne, Belgien - Herstellen und Verpacken von Tiefkühlkost Gildemeister, Bielefeld - Produktionsdrehmaschine mit Doppelspindel Fa. Bühler & Börzel Anlagenbau, Oberhausen - Schaltanlagen für Sondermaschinen Fa. Trigalia (Cargill & Molinos) San Justo, Buenos Aires (Argentinien) - Abfüllen und Verpacken von Getreide AFAG, Schweiz, Montagezellen z.B. für Motorenwerk Würzburg Barmag Sondermaschinenbau, Remscheid - Textilmaschinen Einführung Motivation Methode Highlights Systemvoraussetzung Bestellinfo S7-HiGraph STEP 7 Prozessdiag. - PC Prozessdiag. - Panel Überblick Referenzen

21 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 21 Highlights – Editoroberfläche Interface im Überblick Interface im Detail Navigation per Tabs Zurück

22 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 22 Highlights – Editoroberfläche Zoomfaktor Zurück

23 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 23 Symbolischauswahl Variablen browser Zurück

24 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 24 Symbolischauswahl Symbol bearbeiten Dialog Zurück

25 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 25 Beispiel für Symbolik Eingang externe Nachricht Ausgang externe Nachricht Bezeichnung externe Nachricht Bisherige Darstellung der externen Nachricht Zurück Verteilung der Informationen auf 3 Stellen

26 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 26 Beispiel für Symbolik Neue Darstellung der externen Nachricht Zentrale und übersichtliche Darstellung Zurück Information übersichtlich an zentraler Stelle

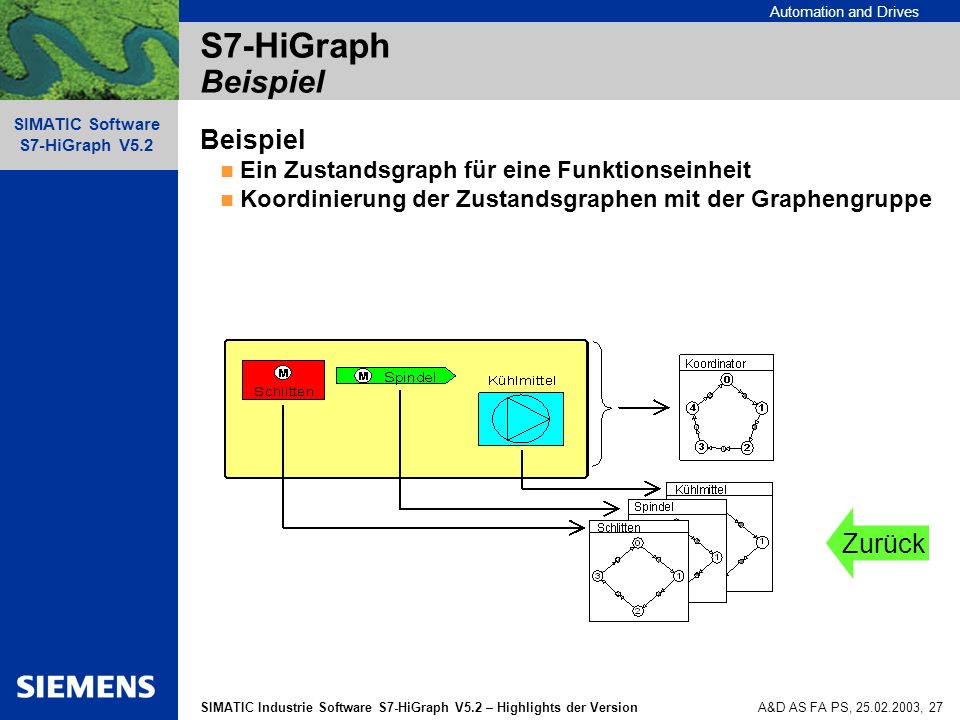

27 Automation and Drives SIMATIC Industrie Software S7-HiGraph V5.2 – Highlights der Version SIMATIC Software S7-HiGraph V5.2 A&D AS FA PS, , 27 S7-HiGraph Beispiel Beispiel Ein Zustandsgraph für eine Funktionseinheit Koordinierung der Zustandsgraphen mit der Graphengruppe Zurück
