1 Training Wärmebildkamera Anwendung | Anwendung & Taktik von Wärmebildkamera

2 Training Wärmebildkamera Anwendung | Agenda 1Allgemeines 2Grundlagen 3Anwendung und Taktik 3.1 Feuerwehreinsätze 3.2 Weitere Anwendungen 3.3 Grenzen der Wärmebildkamera 3.4 Einsatzgrundsätze 4 Funkübertragung

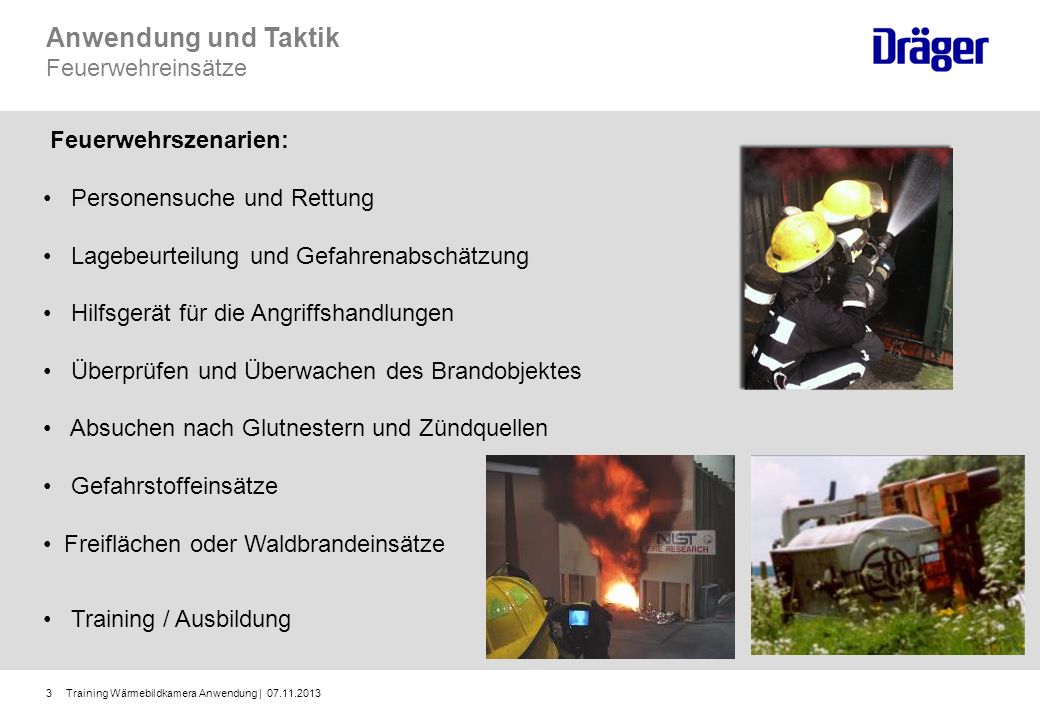

3 Training Wärmebildkamera Anwendung | Anwendung und Taktik Feuerwehreinsätze Feuerwehrszenarien: Personensuche und Rettung Lagebeurteilung und Gefahrenabschätzung Hilfsgerät für die Angriffshandlungen Überprüfen und Überwachen des Brandobjektes Absuchen nach Glutnestern und Zündquellen Gefahrstoffeinsätze Freiflächen oder Waldbrandeinsätze Training / Ausbildung

4 Training Wärmebildkamera Anwendung | Anwendung und Taktik Personensuche und Rettung Personensuche in Gebäuden Fortbewegung und Orientierung bei Rauch und Dunkelheit Festlegung der Rettungswege Reduzieren der Zeit für Suche und Rettung ( bis zu 75% ) Schnellere Reaktionszeit Man hat nur ca.10 Minuten für die Rettung (z.B. Vorgaben der AGBF/ Eintreffzeiten) Auffinden - Hitzequelle : ohne WBK= ca. 5 min. mit WBK= ca. 2 min. - Opfer: ohne WBK= ca. 7 min. mit WBK = ca. 2 min. Zeitersparnis von bis zu 75%

5 Training Wärmebildkamera Anwendung | Anwendung und Taktik Personensuche und Rettung

6 Training Wärmebildkamera Anwendung | Die Person ist auf beiden Bildern identisch und mit identischer Bekleidung! Man muß sich darüber bewußt sein, wonach man sucht. Am besten sucht man (auch) nach der Form, nicht nur ausschließlich nach einem dunklen oder hellen Fleck! Körper DUNKEL Körper HELL Anwendung und Taktik Personen in verschiedenen Umgebungen kalter Körper – warme Umgebung warmer Körper – kalte Umgebung

7 Training Wärmebildkamera Anwendung | Anwendung und Taktik Personensuche

8 Training Wärmebildkamera Anwendung | Anwendung und Taktik Personensuche und Rettung Personensuche im Freien Durchführung von Suchvorgängen über größere Entfernungen schnelleres Auffinden Besondere Einsatzvorteile bei Nacht Absuchen größere Geländebereiche Tipp: einen erhöhten Standpunkt wählen (z. B. DLK) Tipp: einen erhöhten Standpunkt wählen (z. B. DLK) Grenzen der Wärmebildkamera und Vorraussetzungen Grenzen der Wärmebildkamera und Vorraussetzungen starke Witterungsabhängig starke Witterungsabhängig begrenzte Rechweite begrenzte Rechweite ausreichende Temperaturprofile ausreichende Temperaturprofile keine Abdeckung der Personen durch Vegetation keine Abdeckung der Personen durch Vegetation Problem der Verwechselung Problem der Verwechselung Beschränkung durch thermische Auflösung Beschränkung durch thermische Auflösung

9 Training Wärmebildkamera Anwendung | Verkehrsunfall > Anzahl der Personen feststellen bzw. überprüfen Anwendung und Taktik Personensuche und Rettung

10 Training Wärmebildkamera Anwendung | Anwendung und Taktik Personensuche und Rettung Personensuche in Gewässern Auffinden von schwimmenden Personen Besondere Einsatzvorteile bei Nacht Suche nach Unfällen im Uferbereich Auffinden von Einstiegorten Grenzen der Wärmebildkamera und Vorraussetzungen keine Sicht durch Wasser Schwierigkeiten in strömenden Gewässern und hohen Wellengang Personen oder Objekte können nur bedingt unter der Oberfläche gesehen werden

11 Training Wärmebildkamera Anwendung | Hier sind zwei Taucher in einem See zu erahnen. Die Taucher sind nur zu erkennen, da das Thermische Gleichgewicht gestört wurde. Die Spuren der Taucher sind für eine längere Zeit zu sehen Hinweis: Durch Wasser kann man mit einer Wärmebildkamera nicht sehen (detektieren) Hier sind drei Personen in einem See zu erkennen (Sie stehen seit ein paar Minuten). Der Taucher hat ausgeatmet. Da das Thermische Gleichgewicht gestört wurde, ist der Taucher zu erahnen. Die Spuren vom Taucher ist für eine längere Zeit zu sehen Hinweis: Durch Wasser kann man mit einer Wärmebildkamera nicht sehen (detektieren) Die Aufnahme wurden NACHTS angefertigt (Am Tage wären diese Bilder nicht möglich) Die Umgebungsparameter müssen beachtet werden Anwendung und Taktik Personen unter Wasser

12 Training Wärmebildkamera Anwendung | Anwendung und Taktik Lagebeurteilung und Gefahrenabschätzung Vorteile für den Außenangriff Schnelles Erkennen der Feuerquelle von ausserhalb des Gebäudes Durchdringung dichtesten Brandrauchs Brandobjekt wird sichtbar Entsprechendes Aufbauen der Einsatz-Infrastruktur Daten und Informationssammlung Anleitung des Wasserangriffs

13 Training Wärmebildkamera Anwendung | Anwendung und Taktik Lagebeurteilung und Gefahrenabschätzung Vorteile für den Innenangriff klare Sicht durch Rauch schnelles und sicheres Auffinden der Brände Bestimmung von Brandausdehnung und Brandausbreitung Erkennen einer Flashover Gefahr Unterstützung der Brandbekämpfung Sichere Einsatzhandlungen durch gute Sicht und schnelle Lageabschätzung Suche nach gefährlichen Behältern Personensuche DUNKEL HELL

14 Training Wärmebildkamera Anwendung | sicheres Erkennen von Bränden - schnelles Auffinden des Brandherdes - rasches Entdecken von versteckten Bränden ( Dehnfugen, Zwischenräume, Decken, hinter Verkleidungen, Fußböden, überlastete Leitungen im Putz,...) Anwendung und Taktik Brandbekämpfung

15 Training Wärmebildkamera Anwendung | Anwendung und Taktik Absuchen nach Glutnestern und Zündquellen

16 Training Wärmebildkamera Anwendung | Anwendung und Taktik Absuchen nach Glutnestern und Zündquellen Reflektierende Oberfläche

17 Training Wärmebildkamera Anwendung | Anwendung und Taktik Erkennen einer Flashovergefahr

18 Training Wärmebildkamera Anwendung | Anwendung und Taktik Brandnester und Personensuche

19 Training Wärmebildkamera Anwendung | Anwendung und Taktik Brandnester und Personensuche

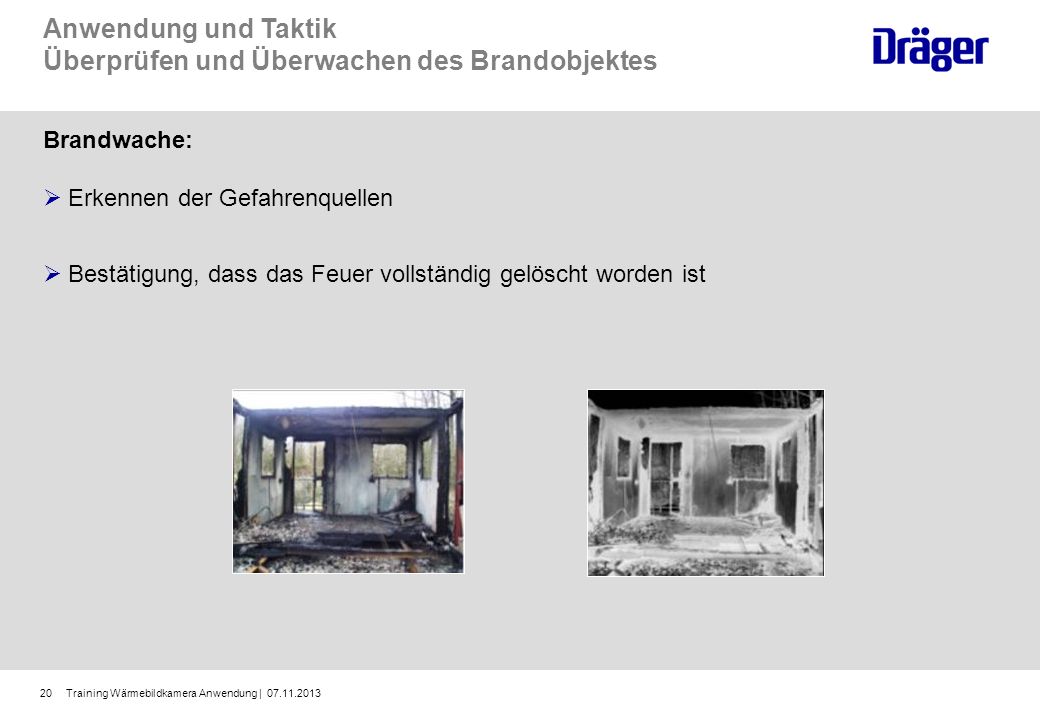

20 Training Wärmebildkamera Anwendung | Anwendung und Taktik Überprüfen und Überwachen des Brandobjektes Brandwache: Erkennen der Gefahrenquellen Bestätigung, dass das Feuer vollständig gelöscht worden ist

21 Training Wärmebildkamera Anwendung | Anwendung und Taktik Gefahrguteinsätze Gefährliche Stoffe: Lokalisierung von Lecks an Tanks, Containern oder Leitungen Beurteilung des Füllstandes (Container, Tanks oder sonstigen Behältern) Erkennung von chemischen Reaktionen im Wasser und im Boden Auffinden von Druckgasbehältern in feuergefährdeten Bereichen

22 Training Wärmebildkamera Anwendung | Anwendung und Taktik Gefahrguteinsatz

23 Training Wärmebildkamera Anwendung | Die Bestimmung der Füllstände ist auch mit Wärmebildkameras schnell und aus sicherer Entfernung möglich. Füllstände wurden mit Ultraschall unter dem Kesselwagen von Spezialisten durchgeführt. Das Feststellen des Füllstandes der Kesselwagen wurde zum Problem ! Druckbehälter mit giftigem und explosivem Inhalt blieben auf dem Gleiskörper zurück. vollleer Anwendung und Taktik Gefahrguteinsatz - Füllstandsmessung

24 Training Wärmebildkamera Anwendung | Anwendung und Taktik Gefahrguteinsatz - Füllstandsmessung

25 Training Wärmebildkamera Anwendung | entdecken von Chemikalien auf Wasser - entdecken von Chemische Reaktionen - Auffinden von Gastanks und explosiven Behälter im Brandbereich Anwendung und Taktik Gefahrguteinsatz

26 Training Wärmebildkamera Anwendung | Anwendung und Taktik Einsatz auf Freiflächen Orten von Glutnestern und offenen Flammen Unterstützung bei der Strahlrohrführung

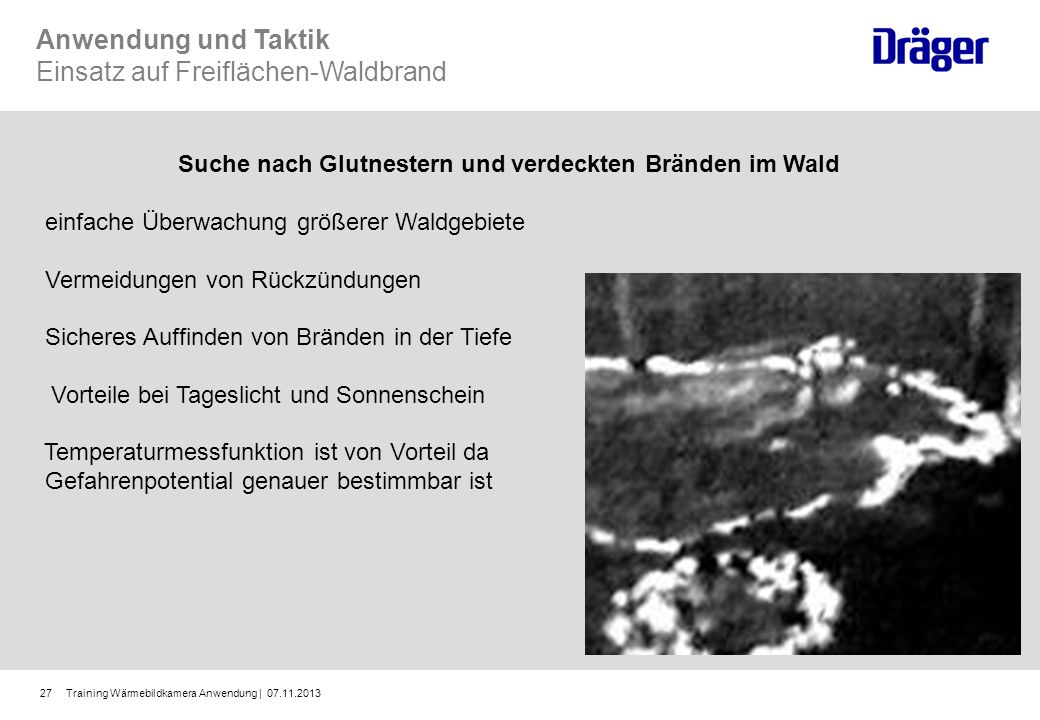

27 Training Wärmebildkamera Anwendung | Suche nach Glutnestern und verdeckten Bränden im Wald einfache Überwachung größerer Waldgebiete Vermeidungen von Rückzündungen Sicheres Auffinden von Bränden in der Tiefe Vorteile bei Tageslicht und Sonnenschein Temperaturmessfunktion ist von Vorteil da Gefahrenpotential genauer bestimmbar ist Anwendung und Taktik Einsatz auf Freiflächen-Waldbrand

28 Training Wärmebildkamera Anwendung | Anwendung und Taktik Training und Ausbildung Übung im Umgang mit Wärmebildkameras Aufnahmen, Beurteilung und Analyse der Wärmebilder Erhöht die Effizienz der Einsatzkräfte Aufzeichnungen von Übungen bei verrauchten, vernebelten Übungsstrecken Überwachung bei verrauchten Übungsstrecken Betrachtung, Beurteilung und Analyse von Wärmebilder Einsatz in Brandsimulationsanlagen

29 Training Wärmebildkamera Anwendung | Erkennen von Schadstoffeinleitungen in Flüsse und Seen - Bodenkontamination bei illegalen Deponien ( bei thermischer Reaktion) Anwendung und Taktik Weitere Anwendungen

30 Training Wärmebildkamera Anwendung | Vorbeugende Wartung: - Erkennen von Überhitzungserscheinungen bei Isolatoren, Transformatoren, Schaltschränken, elektr. Anschlüssen,... Anwendung und Taktik Weitere Anwendungen

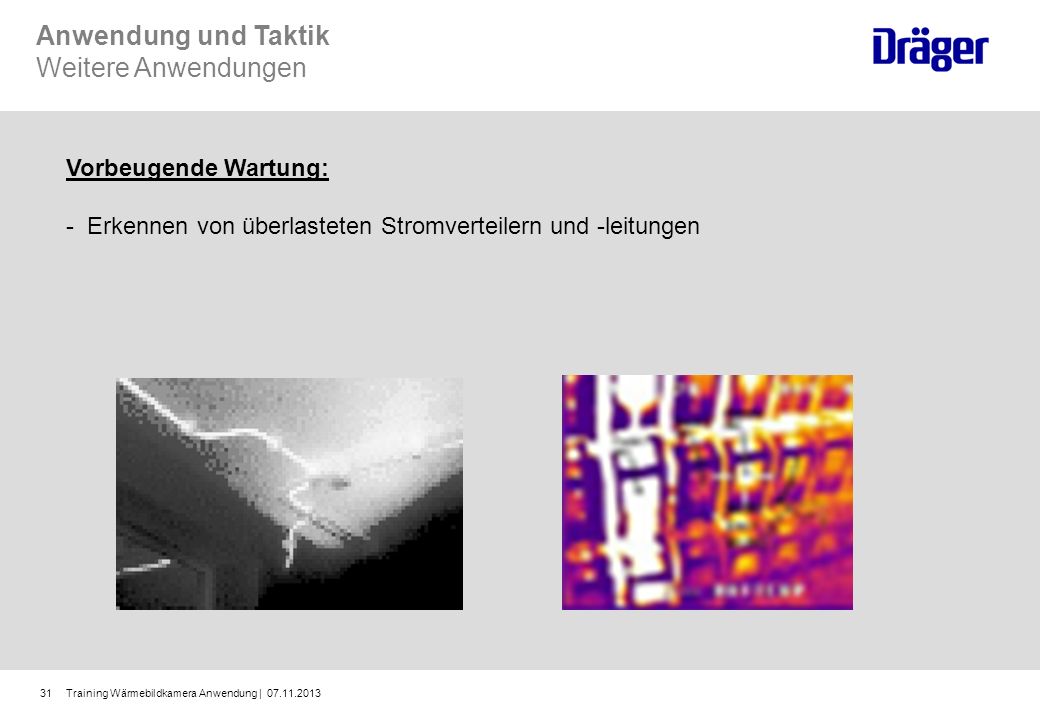

31 Training Wärmebildkamera Anwendung | Vorbeugende Wartung: - Erkennen von überlasteten Stromverteilern und -leitungen Anwendung und Taktik Weitere Anwendungen

32 Training Wärmebildkamera Anwendung | Vorbeugende Wartung: - Überprüfung von Überhitzungserscheinungen:bei Motoren, Förderanlagen, Leuchtstofflampen... Anwendung und Taktik Weitere Anwendungen

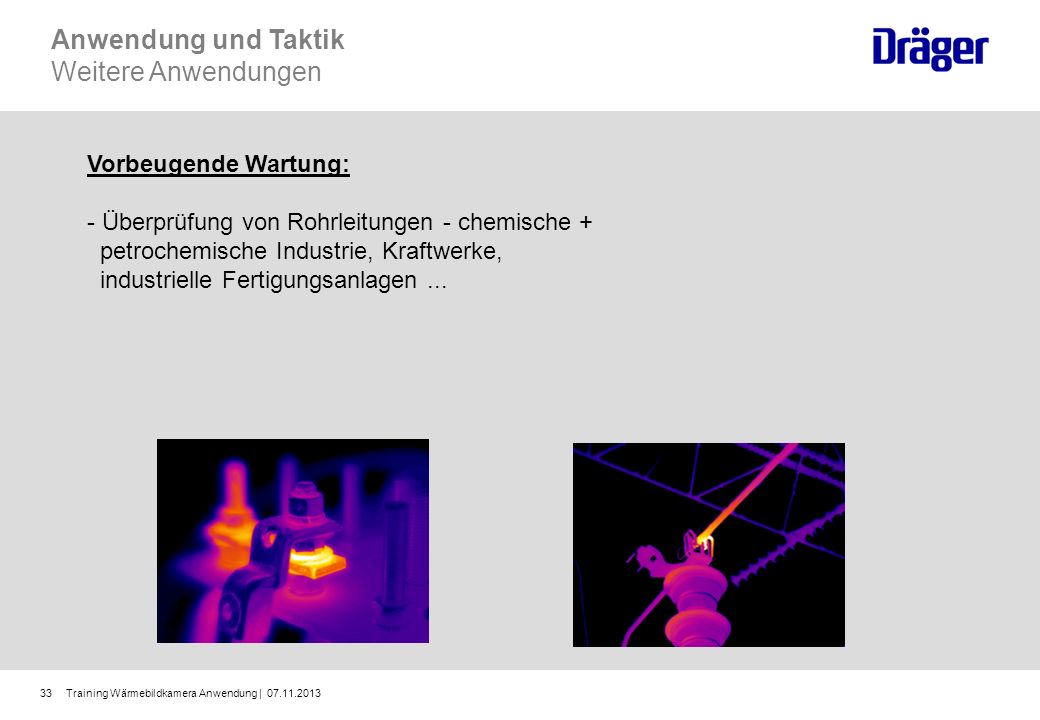

33 Training Wärmebildkamera Anwendung | Vorbeugende Wartung: - Überprüfung von Rohrleitungen - chemische + petrochemische Industrie, Kraftwerke, industrielle Fertigungsanlagen... Anwendung und Taktik Weitere Anwendungen

34 Training Wärmebildkamera Anwendung | Baubereich : - Aufspüren von Bauschäden, Wärmebrücken etc. - Erkennen von Schäden bei Fussbodenheizung - Minderung der Kosten Anwendung und Taktik Weitere Anwendungen

35 Training Wärmebildkamera Anwendung | Anwendung und Taktik Weitere Anwendungen Auffinden von WÄRME-Leckagen an der Schutzkleidung (z.B.: Flammschutzhaube nicht richtig aufgesetzt!) Bildquelle:www.thermografie-schweiger.de

36 Training Wärmebildkamera Anwendung | Grenzen der Infrarottechnik, durch Wasser kann die Kamera nicht dedektieren durch Glas (Ausnahme ab 600°C) ebenfalls nicht, GLATTE-Oberflächen reflektieren - falls möglich immer Ergebnis der Kamera kontrollieren - Logisches Denken nicht vergessen ! - Übung macht den Meister Anwendung Gibt es Grenzen ?

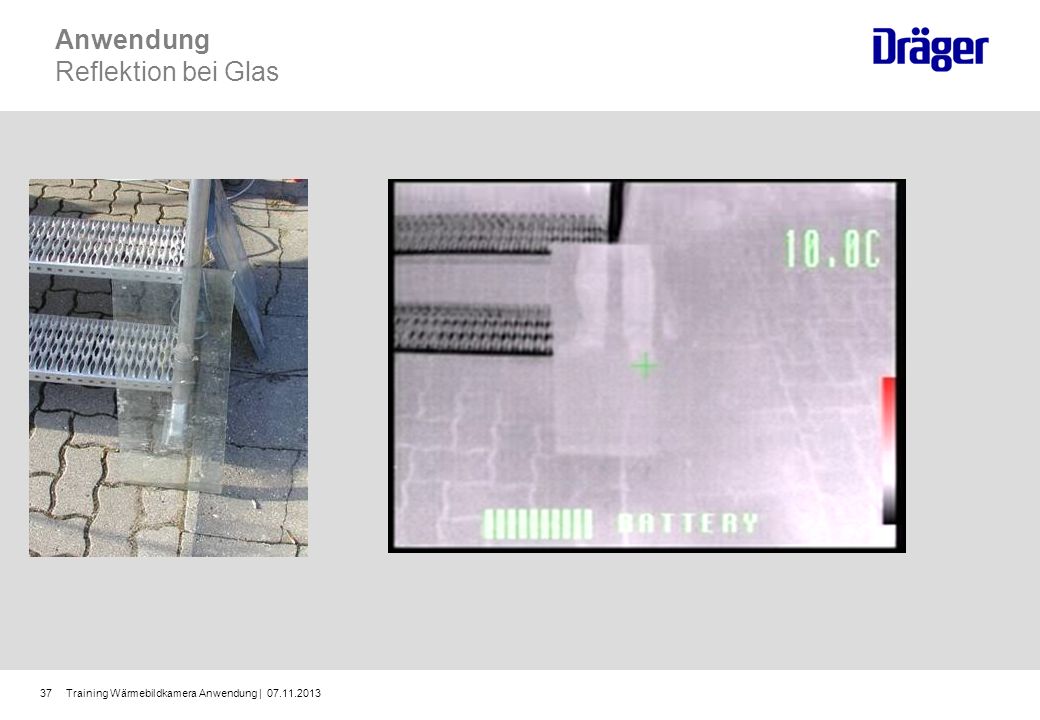

37 Training Wärmebildkamera Anwendung | Anwendung Reflektion bei Glas

38 Training Wärmebildkamera Anwendung | Anwendung Gibt es Grenzen ? Glas (glatte Oberflächen) Glas ist für IR-Strahlung undurchsichtig! Sie wird vom Glas nur gespiegelt

39 Training Wärmebildkamera Anwendung | Anwendung Reflektion bei Metall

40 Training Wärmebildkamera Anwendung | Anwendung Gibt es Grenzen ? Mauern oder andere feste Hindernisse Die IR-Strahlung dringt zwar (teilweise) noch durch, die Kamera kann aber nicht mehr erkennen, was dahinter ist

41 Training Wärmebildkamera Anwendung | Anwendung Gibt es Grenzen ? Brennt es hinter dieser warmen Tür? Das Bild einer WBK erfordert es anders zu denken als wir es (vom normal sichtbaren Bild her) gewohnt sind, da immer nur Wärmeverhältnisse zueinander abgebildet werden.

42 Training Wärmebildkamera Anwendung | Zu den allgemein gültigen Einsatzgrundsätzen sind im Einsatz mit der Kamera noch folgende Punkte zu beachten! Die Wärmebildkamera ersetzt nicht das umsichtige handeln des AGT. Es ist weiterhin notwendig seine Umgebung zu beobachten! Der AGT der durch die Kamera schaut, ist auf die Hilfe des Truppmitgliedes angewiesen! Die Kamera ersetzt nicht die Rückwegsicherung Die Kamera ersetzt nicht das sorgfältige Absuchen von Räumen! Anwendung Einsatzgrundsätze

43 Training Wärmebildkamera Anwendung | Vorteil der Funkübertragung Direktübertragung des Wärmebildes Mitverfolgen des Einsatzes von größerer Personengruppe außerhalb des Gefahrenbereiches Aufzeichnung zur Dokumentation, Ausbildung, Brandursachenermittlung Funkübertragung Zubehör

44 Vielen Dank für Ihre Aufmerksamkeit.
