1 Barbara Keller, 2005 Quick Sort Mit vielen bunten Farben

2 Barbara Keller, 2005 Fröhliches Farbensortieren Wir möchten diese Farbenreihe sortieren. Wir beginnen folgendermassen: Alle hellen Farben bringen wir auf die linke, alle dunklen Farben auf die rechte Seite. Sobald das erledigt ist, sortieren wir die hellen Farben. Dann sortieren wir die dunklen Farben. Fertig.

3 Barbara Keller, 2005 Aller Anfang ist schwer Zuerst müssen wir aber herausfinden, welche Farben hell, und welche Farben dunkel sind. Dieses Problem lösen wir so: Wir bestimmen ein Element und nennen es Pivot-Element. Alle Farben, die heller sind als unser Pivot-Element, gehören zu den hellen Farben. Alle Elemente, die dunkler sind als unser Pivot, ordnen wir den dunklen Farben zu.

4 Barbara Keller, 2005 Wo ist unser Pivot? Am liebsten hätten wir ein Element, welches unsere Farbenreihe in zwei gleichgrosse Teile teilt. Da wir aber nicht wissen, wo sich dieses Element befindet, und uns nichts besseres einfällt, wählen wir einfach das erste Element als unser Pivot. Da ist unser Pivot!

5 Barbara Keller, 2005 Wie bringen wir die hellen Farben auf die linke Seite? Wir wandern von links nach rechts und vergleichen jedes Element mit unserem Pivot-Element. Ist es heller als unser Pivot, ist es bereits auf der richtigen Seite und wir sehen uns das nächste Element an. Ist es aber dunkler, stoppen wir. Sobald wir ein dunkleres Element gefunden haben, beginnen wir dasselbe Spiel von rechts. Wir wandern von rechts nach links, bis wir ein Element finden, das heller ist als unser Pivot.

6 Barbara Keller, 2005 Wenn wir das so anstellen, sind alle Elemente bis zum grünen Pfeil heller als das Pivot-Element und alle Elemente vom rechten Rand bis zum blauen Pfeil dunkler. Unser Pivot-Element 1. Hier oben findest du eine Übersicht, auf welcher Rekursionsstufe wir uns befinden.

7 Barbara Keller, 2005 Dieses Element ist heller als unser Pivot- Element, wir können also nach rechts rutschen Auch dieses Element ist heller, wir gehen einen Schritt weiter Dieses Element ist sowieso heller, gehen wir eins weiter HALT, dieses Element ist dunkler als unser Pivot, sowas gehört auf die andere Seite Ups, dieses Element ist heller als unser Pivot, halten wir also an! Links haben wir nun ein Element, welches auf die rechte Seite gehört, rechts haben wir ein Element, welches auf die linke Seite gehört => Wieso tauschen wir nicht einfach? Unser Pivot-Element 1.

8 Barbara Keller, 2005 Gesagt, getan, wir haben nun die beiden Elemente vertauscht und somit ist wieder alles in bester Ordnung! Alle Elemente links vom grünen Pfeil (ausser das Pivot) sind heller, alle Elemente rechts vom blauen Pfeil sind dunkler als das Pivot. Schon wieder dunkler, warten wir also wieder. Nun wandert der blaue Pfeil wieder nach links, bis er ein Element findet, das heller ist als unser Pivot. Stopp, da ist ja bereits ein helleres Element Wieder haben wir zwei Elemente, die getauscht werden müssen Unser Pivot-Element 1.

9 Barbara Keller, 2005 Die Pfeile haben ihre Wege gekreuzt. Links vom grünen Pfeil sind alle helleren Elemente, rechts vom blauen Pfeil sind alle Elemente, die dunkler sind als unser Pivot. Das heisst nichts anderes, als das wir den Platz von unserem Pivot-Element gefunden haben: Es kommt genau zwischen diese zwei Elemente, auf welche die zwei Pfeile zeigen! Wenn wir also das hellere Element mit unserem Pivot-Element vertauschen, liegt unser Pivot-Element am richtigen Platz: Alle Elemente links von unserem Pivot sind dann heller und alle Elemente rechts von unserem Pivot sind dunkler. Stopp, der grüne Pfeil zeigt auf ein dunkleres Element Nochmals Stopp, der blaue Pfeil zeigt auf ein Element, welches heller ist als unser Pivot Durch den Tausch stimmts wieder: Links befinden sich die helleren Farben, rechts die dunkleren. Wir können also mit unseren Pfeilen weiter fahren. Unser Pivot-Element 1.

10 Barbara Keller, 2005 Unser Pivot-Element hat nun seinen Platz gefunden, deshalb markieren wir es mit einem Smiley. Unsere Aufgabe war es, diese Farbenfolge zu sortieren. Wir haben diese Aufgabe in 2 neue Aufgaben unterteilt: Wir sortieren zuerst die gelben Farben und dann noch die roten Farben 1.

11 Barbara Keller, 2005 Um die hellen Farben zu sortieren, wählen wir das vorderste Element der hellen Farben als neues Pivot-Element. Unser Pivot der gelben Farben Zuerst beginnt der grüne Pfeil. Da er bereits auf ein dunkleres Element zeigt, muss er warten Auch der blaue Pfeil muss warten, da er auf ein helleres Element zeigt Um nun die Reihenfolge wieder in die richtige Ordnung zu bringen, vertauschen wir diese zwei Elemente einfach miteinander

12 Barbara Keller, 2005 Stopp, jetzt haben wir doch noch ein Element gefunden, das heller ist; warten wir also Nun ist dieses Element heller als unser Pivot- Element, wir können also einen Schritt weiter Unser Pivot der gelben Farben Da dieses Element dunkler ist, muss der grüne Pfeil eine kurze Pause einlegen Dieses Element ist dunkler als das Pivot, wir können getrost einen Schritt weiter gehen Auch dieses Element ist dunkler, gehen wir eins weiter Dieses Element ist sowieso dunkler, machen wir weiter. Unsere Pfeile haben sich wieder gekreuzt, wir haben also auch den Platz für unser Pivot der gelben Farben gefunden. Wenn wir unser Pivot nun mit dem Element tauschen, auf das der blaue Pfeil zeigt, haben wir das Pivot richtig platziert

13 Barbara Keller, 2005 Dieses Element ist also auch bereits am richtigen Platz. Denn links von ihm stehen nur hellere, rechts von ihm nur dunklere Elemente. Deshalb bekommt es auch einen Smiley von uns. Die linke Seite sortieren? Ist sie das nicht schon? Ja, aber das weiss der Computer ja noch nicht. Unsere Teilaufgabe war es, diese Farbenfolge zu sortieren. Wir teilen diese Aufgabe wiederum in zwei neue Aufgaben auf: Wir sortieren zuerst die linke Seite…. Dann sortieren wir die rechte Seite 1. 2.

14 Barbara Keller, 2005 Der Computer sieht sich den linken Teil an und stellt fest, dass es sich nur um ein einzelnes Element handelt. Dieses ist selbstverständlich am richtigen Platz, da es ja gar keinen anderen Platz gibt. Deshalb wird dieses Element auch mit dem Smiley ausgezeichnet

15 Barbara Keller, 2005 Nun kümmert sich der Computer um die dunkleren der gelben Farben: Das Vorderste wird wieder zum Pivot. Ich bin auch ein Pivot-Element Der grüne Pfeil zeigt auf ein Element, welches heller ist als unser Pivot, daher gehen wir eins weiter Da auch dieses Element heller ist, rutschen wir nochmals nach rechts Nun müssen wir stoppen, da der grüne Pfeil auf ein dunkleres Element zeigt Der blaue Pfeil steht bereits auf einem helleren Feld, warten wir mal ab Da sich die Pfeile kreuzten, haben wir wiederum den endgültigen Platz für unser Pivot- Element gefunden. Wir müssen es also nur noch an den richtigen Platz bringen. Wenn wir es mit dem helleren Element tauschen, sind alle Elemente links von unserem Pivot heller, alle anderen Elemente dunkler, genau so, wie wir es uns wünschen

16 Barbara Keller, 2005 Wir haben ein Element mehr glücklich gemacht; Es hat seinen Platz gefunden, daher kriegt es auch einen Smiley. Wir sind aber noch nicht fertig, schliesslich müssen wir nun wieder die neu entstandenen Teile sortieren. Wir haben diese Farbenfolge in zwei kleinere Farbenfolgen aufgeteilt: Und zwar in eine linke Folge mit helleren Farben und in eine rechte Folge mit dunkleren Farben. Diese Farbenfolge ist etwas spezieller. Unser letztes Pivot war das Dunkelste in seiner Farbenfolge. Deswegen wurde es zuhinterst eingeordnet. Es gibt also keine dunkleren Farben. Daher ist die rechte Farbenfolge diesmal leer. Das soll uns nicht weiter stören. Wir werden das etwas später genauer betrachten

17 Barbara Keller, 2005 Sortieren wir also zunächst die linke Teilfolge: Das vorderste Element wird unser nächstes Pivot. nächstes Pivot-Element Der grüne Pfeil steht auf einem helleren Element, kann also einen Schritt weiterfahren Nun steht er auf einem dunkleren Element, muss also kurz innehalten Der blaue Pfeil zeigt bereits auf ein helleres Element, muss also auch warten

18 Barbara Keller, 2005 nächstes Pivot-Element Die Pfeile haben sich gekreuzt, also haben wir den richtigen Platz gefunden. Wenn wir unser jetziges Pivot-Element mit dem Element tauschen, auf das der blaue Pfeil zeigt, sind wir der sortierten Farbenfolge etwas näher

19 Barbara Keller, 2005 Da auch dieses Element nun am richtigen Platz steht, wird es auch mit einem Smiley markiert. Leider sind wir immer noch nicht fertig. Wir müssen nun die linke Seite, und dann die rechte Seite von unserem letzten Pivot sortieren. Bei der linken Seite haben wir Glück: Der Computer erkennt schnell, dass es sich um ein einzelnes Element handelt. Es ist also schon sortiert und bekommt auch einen Smiley. Wo bitte schön ist unsere unsortierte rechte Seite? Sie befindet sich hier, es handelt sich wieder um die leere Farbenfolge. Der Computer ist somit fertig, bevor er angefangen hat

20 Barbara Keller, 2005 Diese Teilfolge haben wir jetzt bereits sortiert. Als nächstes käme jetzt noch dieser Teil. Aber wie bei der letzten leeren Folge merkt der Computer, dass er gar nichts zu tun hat. Wir haben also diese Teilfolge sortiert. Und das war nichts anderes, als die rechte Seite von dieser Teilfolge

21 Barbara Keller, 2005 Wir wollten diese Farbenreihe sortieren Das bedeutet: Wir haben die gelben Farben erfolgreich sortiert. Kannst du dich noch an unsere Aufgabe und den dazugehörenden Plan erinnern? Zuerst die Gelben…dann die Roten Also machen wir uns jetzt daran, die roten Farben zu sortieren. Drei Mal darfst du raten, wie wir das anstellen werden: Genau! Wieder mit dem gleichen Verfahren wie bisher

22 Barbara Keller, Damit dir nicht langweilig wird, bist nun du dran: Welches Element wählen wir als Pivot-Element? Bitte Klicke auf dieses Element. Nein, dieses Element ist bereits sotiert. Nö, wir wählen ein anderes

23 Barbara Keller, 2005 Richtig, das ist unser nächstes Pivot-Element 1. 2.

24 Barbara Keller, Richtig, das ist unser nächstes Pivot-Element Platziere nun den grünen Pfeil, indem du an den passenden Ort klickst

25 Barbara Keller, Richtig, das ist unser nächstes Pivot-Element Genau, nun platziere den blauen Pfeil, indem du an den passenden Ort klickst.

26 Barbara Keller, Richtig, das ist unser nächstes Pivot-Element Genau, der blaue Pfeil zeigt auf ein dunkleres Element, er muss also noch weiter gehen. Nein, der grüne Pfeil zeigt bereits auf ein dunkleres Element, er muss warten Nein, das Pivot darf heute ausschlafen Nein, dieses Feld macht gerade Pause Klicke nun auf dieses Symbol Yepp, und nun? Klick auf das Objekt, welches als nächstes zu arbeiten hat Wenn du einen Pfeil anklicken willst, musst du sehr genau auf seine Spitze klicken

27 Barbara Keller, Richtig, das ist unser nächstes Pivot-Element Nein, dieses Feld macht gerade Pause Jetzt kannst du wieder auf weiter klicken Nein, das Pivot darf auch heute ausschlafen Wer ist jetzt an der Reihe? Nein, der grüne Pfeil zeigt bereits auf ein dunkleres Element, er muss warten Genau, der blaue Pfeil ist immer noch an der Reihe

28 Barbara Keller, Nein, das Pivot ist noch nicht an der Reihe Nee, dieses Element wird zur Zeit nicht betrachtet Wer ist den nun dran? Nein, der grüne Pfeil zeigt bereits auf ein dunkleres Element, er muss warten Nein, dieses Element ist heller als unser Pivot, der blaue Pfeil muss sich etwas gedulden Richtig, das ist unser nächstes Pivot-Element

29 Barbara Keller, 2005 Genau. Wir müssen die zwei Elemente, die von den Pfeilen markiert sind, vertauschen

30 Barbara Keller, Nein, dieses Element ist schon in der richtigen Reihenfolge Nein, nein, das Pivot-Element darf sich noch etwas ausruhen Um weiter zu kommen, kannst du auf dieses Symbol klicken So gefällts uns doch gleich besser. Aber wer ist jetzt dran? Richtig: Der grüne Pfeil zeigt jetzt auf ein helleres Element, er darf also eins nach rechts rutschen. Nein, der blaue Pfeil ist noch nicht an der Reihe

31 Barbara Keller, Um weiter zu kommen kannst du auf das Symbol klicken Nein, nein, das Pivot-Element darf sich noch etwas ausruhen Nein, dieses Element hat gerade Ferien An wem bleibt denn nun die Arbeit hängen? Nein, der grüne Pfeil zeigt auf ein dunkleres Element, muss also warten Richtig, der blaue Pfeil zeigt auf ein dunkleres Feld, er darf sich also auf Wanderung begeben

32 Barbara Keller, Damit’s weiter geht, klicke hier: Jawoll! Die Pfeile haben sich gekreuzt; Nun ist unser Pivot-Element dran Nein, dieses Element ist schon in der richtigen Reihenfolge Und nun? Klicke auf denjenigen, der zu arbeiten hat Nein, der grüne Pfeil zeigt auf ein dunkleres Element, muss also warten Nein, der blaue Pfeil zeigt auf ein helleres Objekt, er muss warten

33 Barbara Keller, Genau, wenn es mit diesem Element vertauscht wird, kriegen wir die gewünschte Reihenfolge Nö, wenn wir es mit diesem Element vertauschen, haben wir links von unserem Pivot-Element ein dunkleres Element, das gefällt uns nicht! Nein, dieses Element wird zur Zeit gar nicht betrachtet Damit’s weiter geht, klicke hier: Nein, es wird nicht mit sich selber vertauscht Mit wem wird denn unser Pivot vertauscht? Du kannst unser Pivot- Element nicht mit einem Pfeil tauschen!

34 Barbara Keller, 2005 Gratuliere! Du hast soeben einen Teilschritt von Quicksort selbständig ausgeführt

35 Barbara Keller, Da unser Pivot nun am richtigen Platzt steht, kriegt es einen Smiley Was passiert jetzt? Klicke auf den entsprechenden Text So ist es. Und da es sich um ein einzelnes Element handelt, ist es schon sortiert und bekommt einen Smiley. Leider nein. Wir sortieren immer zuerst den linken und dann den rechten Teil Weiter: a) Wir sortieren diesen Teil zuerst b) Wir sortieren diesen Teil zuerst

36 Barbara Keller, Nun sind wir schon bald fertig: Wir müssen nur noch diesen kleinen Teil sortieren Nur wie? Wie könnten wir es vergessen: The same procedure as last time! Wähle das Pivot-Element aus, indem du drauf klickst: Nein, dieses Element ist bereits sortiert, deswegen trägt es ja so stolz einen Smiley mit sich rum. Nee, so sieht unser Pivot- Element aber nicht aus Ja, du hast unser Pivot gefunden

37 Barbara Keller, Ja, du hast unser Pivot gefunden Platziere den grünen Pfeil am richtigen Platz

38 Barbara Keller, Ja, du hast unser Pivot gefunden Richtig, und nun den blauen

39 Barbara Keller, Ja, du hast unser Pivot gefunden Richtig. Wer muss sich nun bewegen? Nein, der grüne Pfeil zeigt bereits auf ein dunkleres Element, er muss warten Nein, der blaue Pfeil zeigt schon auf ein helleres Element. Geduldig wartet er. Nee, das Pivot darf noch etwas liegen bleiben.

40 Barbara Keller, Ja, du hast unser Pivot gefunden Gut! Die zwei Elemente, die von den Pfeilen markiert werden, müssen die Plätze tauschen.

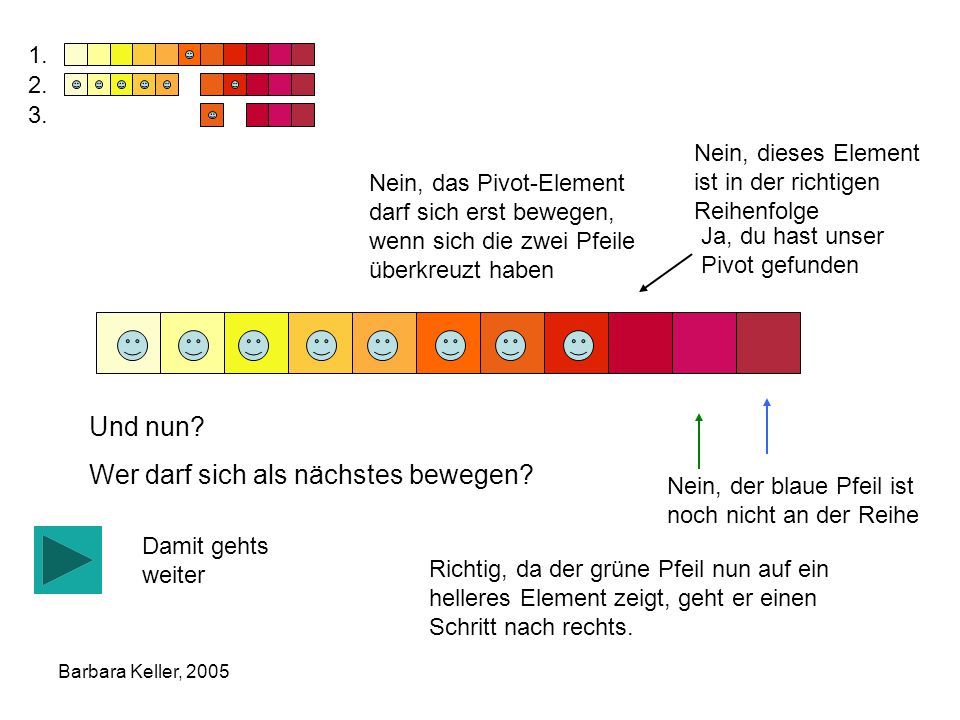

41 Barbara Keller, Ja, du hast unser Pivot gefunden Und nun? Wer darf sich als nächstes bewegen? Richtig, da der grüne Pfeil nun auf ein helleres Element zeigt, geht er einen Schritt nach rechts. Nein, der blaue Pfeil ist noch nicht an der Reihe Nein, dieses Element ist in der richtigen Reihenfolge Nein, das Pivot-Element darf sich erst bewegen, wenn sich die zwei Pfeile überkreuzt haben Damit gehts weiter

42 Barbara Keller, Mit dem geht’s weiter Ja, du hast unser Pivot gefunden Und nun? Wer ist an der Reihe? Nein, der grüne Pfeil zeigt auf ein dunkleres Element und muss warten Genau, der grüne Pfeil wartet schon und der blaue zeigt auf ein dunkleres Element. Er rutscht also einen Platz nach links Nein, dieses Element ist in der richtigen Reihenfolge Nein, das Pivot-Element darf sich erst bewegen, wenn sich die zwei Pfeile überkreuzt haben

43 Barbara Keller, Wen triffts in dieser Runde? Klicke den Auserwählten an. Nein, der grüne Pfeil hat bereits geschuftet. Er macht gerade Pause Nein, der blaue Pfeil hat seine Arbeit bereits getan, er kann sich etwas ausruhen Nein, dieses Element kann sich ausruhen So ist‘s: Die Pfeile haben sich überkreuzt, also muss nun unser Pivot aktiv werden Mit dem geht’s weiter Jein, eigentlich ist das die Antwort auf die nächste Frage

44 Barbara Keller, Mit welchem Element tauscht unser Pivot seinen Platz? Unser Pivot tauscht seinen Platz sicher nicht mit einem grünen Pfeil Unser Pivot hat keine Lust auf den Platz vom blauen Pfeil Nein, dieser Platz gefällt unserem Pivot gar nicht Unser Pivot will nicht am eigenen Platz bleiben

45 Barbara Keller, Ja genau! Mit diesem tauscht es den Platz.

46 Barbara Keller, Am neuen Platz angekommen fühlt sich unser Pivot-Element so wohl, dass es sich einen Smiley kauft. Hast du eine Vermutung, was jetzt geschehen wird? Wir haben es ja auch schon einige Male durchgespielt… Zuerst betrachten wir die linke Seite: Da es sich um ein einzelnes Element handelt, sind wir fertig. Wir verleihen ihm den Smiley.

47 Barbara Keller, 2005 Jetzt betrachten wir noch die rechte Seite und stellen fest, dass auch hier nur noch ein Element übrig geblieben ist. Dieses Element ist also auch sortiert ; Überreichen wir ihm auch einen Smiley

48 Barbara Keller, 2005 Dieses Element war die rechte Seite von dieser Teilfolge. Diese Teilfolge ist demnach sortiert. Sie war aber nichts anderes als der rechte Teil der roten Farben

49 Barbara Keller, 2005 Also sind nun auch die roten Farben sortiert. Und was bedeutet das?

50 Barbara Keller, 2005 Also sind nun auch die roten Farben sortiert Und was bedeutet das? Da die roten Farben die rechte Seite von unserer Farbenfolge waren, haben wir also tatsächlich die ganze Folge sortiert.

51 Barbara Keller, 2005 JUHUI! Wir sind fertig!
