1 Griffe und assoziative Bemaßung
Konstruiere folgendes Polygon und bemaße in einer Referenz und ändere das Original! Verwende nun eine assoziative Bemaßung und ändere ebenfalls das Original! Andreas Asperl

2 Griffe und assoziative Bemaßung
Durch Markieren des Objekts werden die „Griffe“ sichtbar! Einmal Klicken – Ändern der Basispunkte möglich Zweimal Klicken – Ändern der „Windowspunkte“ möglich (Skalierung) Andreas Asperl

3 Erzeuge mit dem Profil eine Mauer und ändere dann Wandstärke und -höhe
Extrusionskörper Erzeuge mit dem Profil eine Mauer und ändere dann Wandstärke und -höhe Andreas Asperl

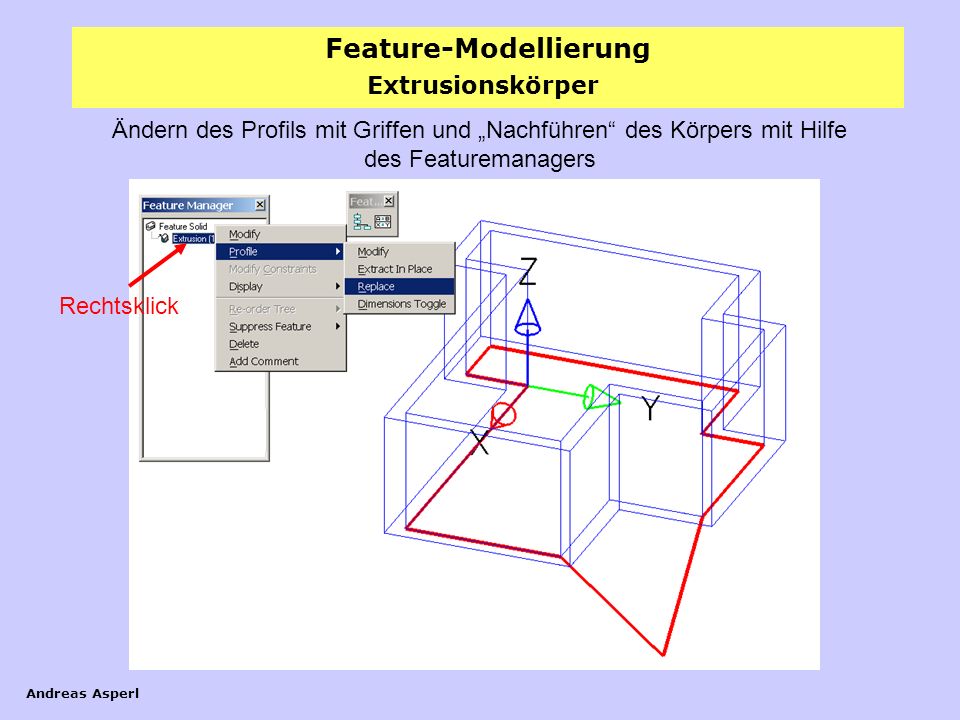

4 Extrusionskörper Ändern des Profils mit Griffen und „Nachführen“ des Körpers mit Hilfe des Featuremanagers Rechtsklick Andreas Asperl

5 Ändern des Körpers mit Griffen
Extrusionskörper Ändern des Körpers mit Griffen Dieser Griff ändert die Höhe Grafikbeschleunigung ausschalten ! Diese Griffe ändern das Profil Andreas Asperl

6 Weitere Möglichkeiten beim Arbeiten mit Griffen
Quader vereinigt mit einem Zylinder Andreas Asperl

7 Drehflächen Vase als Drehfläche Andreas Asperl

8 Weiter Objekttypen - Tube Feature (Extrusion längs Pfad)
Profil Andreas Asperl

9 Abrundungen, Fasen und Griffe
Ändern der Fase Fase Verrundung Ändern der Verrundung Andreas Asperl

10 Extrusionsfläche erzeugen
Brücke Quader 12 x 30 x 0,7 Parabel Verdicken zu Volumen Verschieben Extrusionsfläche erzeugen Andreas Asperl

11 Featurematrix erzeugen
Brücke Vereinigen und Profilkreis zeichnen Featurematrix erzeugen Säule generieren Andreas Asperl

12 Andreas Asperl
