1 Analyseprodukte numerischer Modelle Tidekennwertanalysen der Strömungsgeschwindigkeit

2 Seite 2 Übersicht – Tidekennwerte der Strömungsgeschwindigkeit Flutstrom maximale Flutstromgeschwindigkeit mittlere Flutstromgeschwindigkeit Flutstromvolumen Flutstromdauer Eintrittszeit Flutstromkenterung Stauwasserdauer bei Flutstromkenterung Kenterpunktabstand Flutstromkenterung Differenz der Eintrittszeit des Flutstrommaximums Eulerscher Flutweg Ebbestrom maximale Ebbestromgeschwindigkeit mittlere Ebbestromgeschwindigkeit Ebbestromvolumen Ebbestromdauer Eintrittszeit Ebbestromkenterung Stauwasserdauer bei Ebbestromkenterung Kenterpunktabstand Ebbestromkenterung Differenz der Eintrittszeit des Ebbestrommaximums Eulerscher Ebbeweg

3 Seite 3 Übersicht – Tidekennwerte der Strömungsgeschwindigkeit Gesamte Tide Eulerscher Reststrom Eulerscher Reststromweg Restdurchfluss Tidestromvolumen Verhältnis Flutstromdauer : Ebbestromdauer Verhältnis max. Flutstromgeschwindigkeit : maximale Ebbestromgeschwindigkeit Verhältnis mittlere Flutstromgeschwindigkeit : mittlere Ebbestromgeschwindigkeit Verhältnis Eulerscher Flutweg : Ebbeweg Verhältnis Flutstromvolumen : Ebbestromvolumen

4 Seite 4 Tidekennwerte der Strömungsgeschwindigkeit

5 Seite 5 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: maximale Flutstromgeschwindigkeit Bedeutung: Maximalwert der Fließgeschwindigkeit innerhalb der Flutstromdauer Relevanz für AufMod: zurück

6 Seite 6 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: mittlere Flutstromgeschwindigkeit Bedeutung: Mittelwert der Fließgeschwindigkeit innerhalb der Flutstromdauer Relevanz für AufMod: zurück

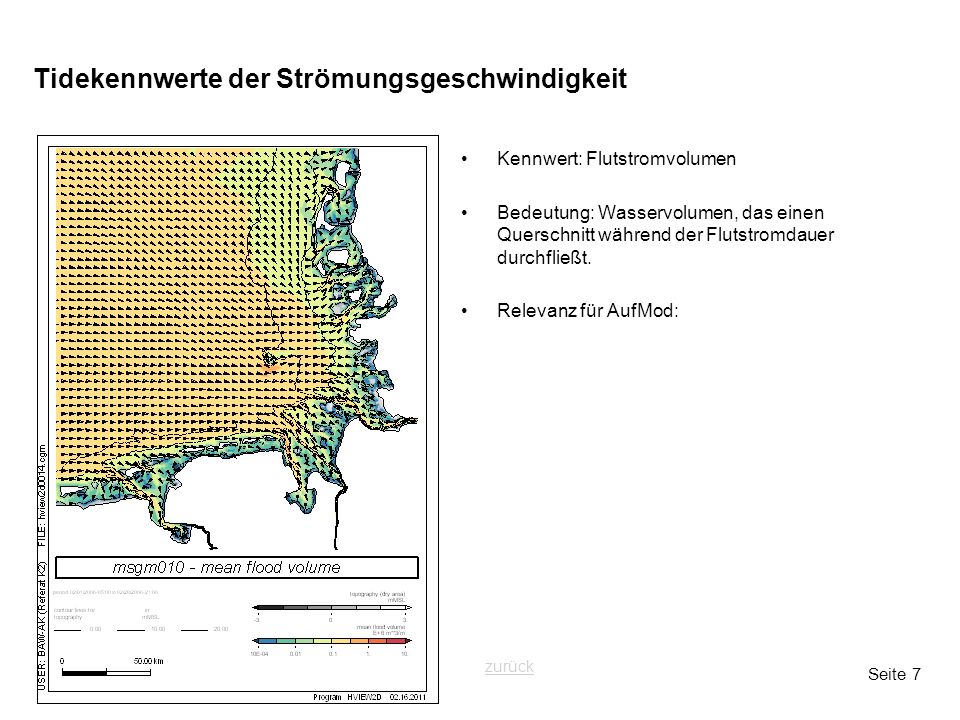

7 Seite 7 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Flutstromvolumen Bedeutung: Wasservolumen, das einen Querschnitt während der Flutstromdauer durchfließt. Relevanz für AufMod: zurück

8 Seite 8 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Flutstromdauer Bedeutung: Zeitspanne zwischen dem Ebbestromkenterpunkt und dem folgenden Flutstromkenterpunkt Relevanz für AufMod: zurück

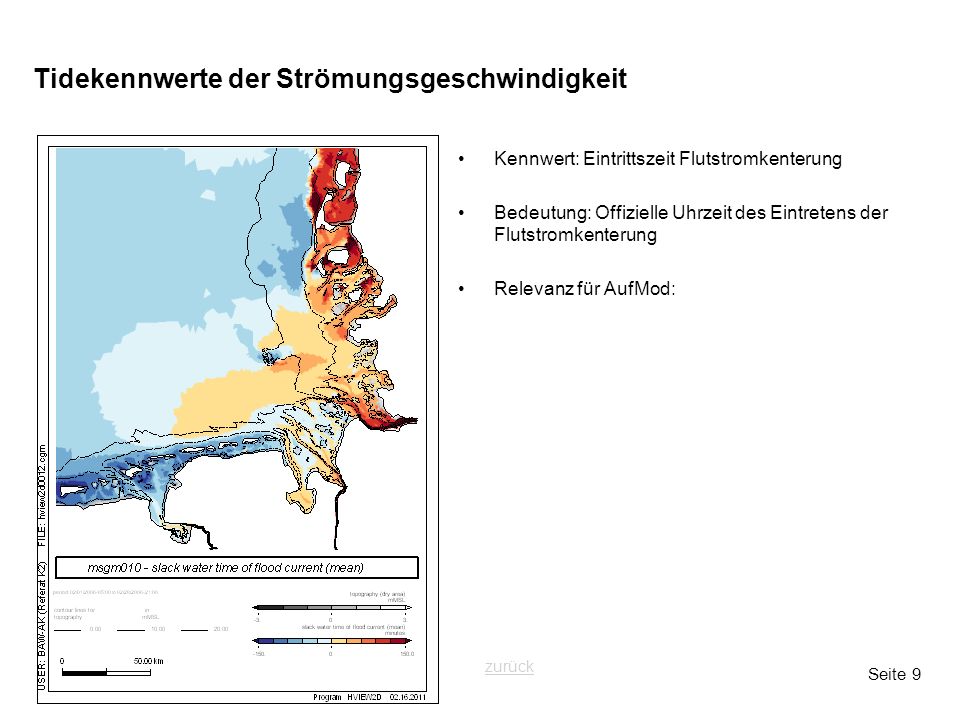

9 Seite 9 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Eintrittszeit Flutstromkenterung Bedeutung: Offizielle Uhrzeit des Eintretens der Flutstromkenterung Relevanz für AufMod: zurück

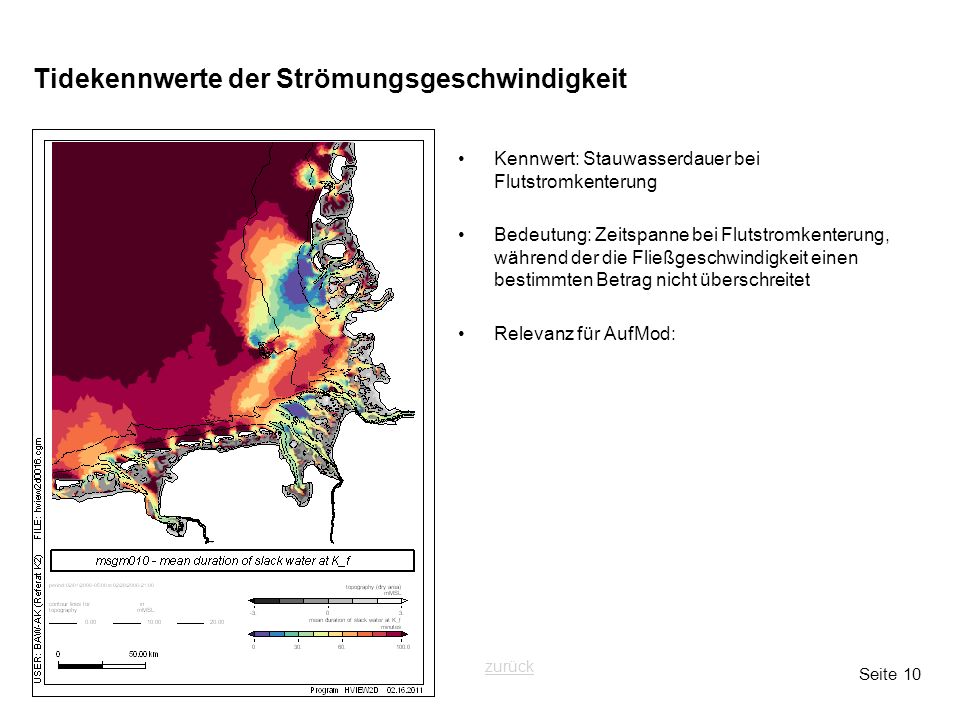

10 Seite 10 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Stauwasserdauer bei Flutstromkenterung Bedeutung: Zeitspanne bei Flutstromkenterung, während der die Fließgeschwindigkeit einen bestimmten Betrag nicht überschreitet Relevanz für AufMod: zurück

11 Seite 11 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Kenterpunktabstand Flutstromkenterung Bedeutung: Zeitspanne zwischen dem Eintritt des Tidehochwassers und dem Zeitpunkt der Flutstromkenterung Relevanz für AufMod: zurück

12 Seite 12 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Differenz der Eintrittszeit des Flutstrommaximums Bedeutung: Zeitdifferenz zwischen dem Zeitpunkt des Eintritts der max. Flutstromgeschwindigkeit an verschiedenen Orten innerhalb des Untersuchungsgebiets Relevanz für AufMod: zurück

13 Seite 13 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Eulerscher Flutweg Bedeutung: Summe der Vektoren der Transportwege an einem Ort für die Zeit der Flutstromdauer Relevanz für AufMod: zurück

14 Seite 14 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: maximale Ebbestromgeschwindigkeit Bedeutung: Maximalwert der Fließgeschwindigkeit innerhalb der Ebbestromdauer Relevanz für AufMod: zurück

15 Seite 15 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: mittlere Ebbestromgeschwindigkeit Bedeutung: Mittelwert der Fließgeschwindigkeit innerhalb der Ebbestromdauer Relevanz für AufMod: zurück

16 Seite 16 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Ebbestromvolumen Bedeutung: Wasservolumen, das einen Querschnitt während der Ebbestromdauer durchfließt. Relevanz für AufMod: zurück

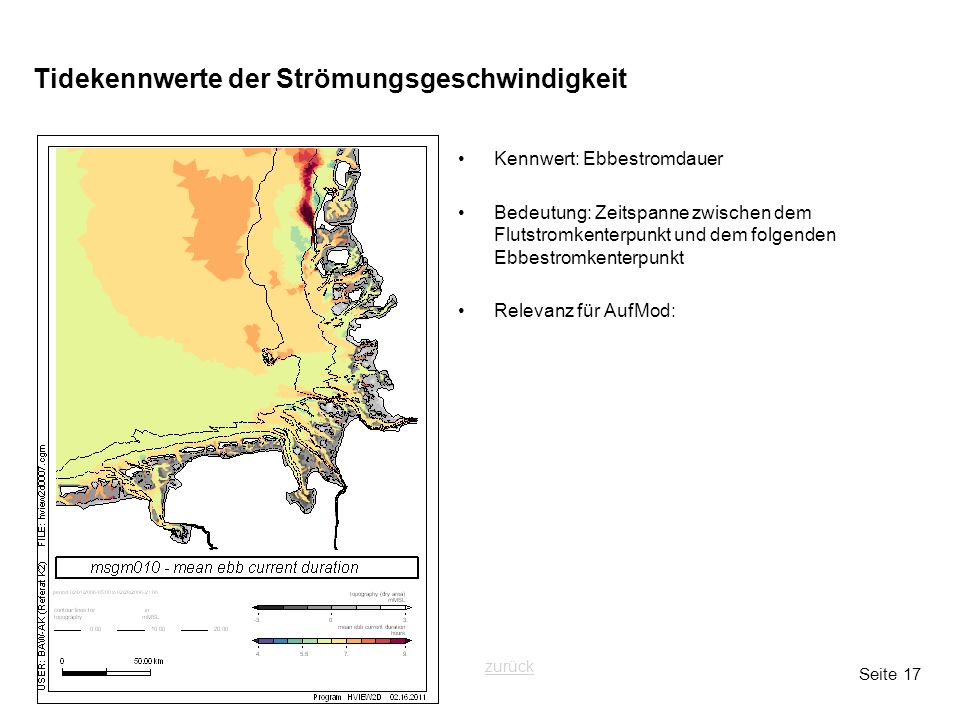

17 Seite 17 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Ebbestromdauer Bedeutung: Zeitspanne zwischen dem Flutstromkenterpunkt und dem folgenden Ebbestromkenterpunkt Relevanz für AufMod: zurück

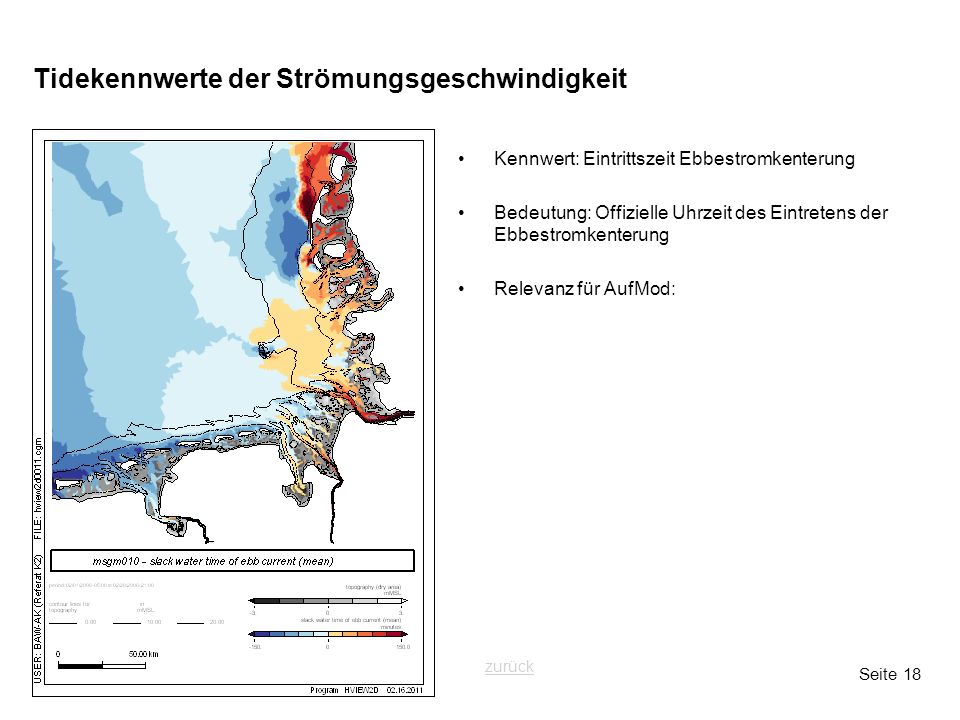

18 Seite 18 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Eintrittszeit Ebbestromkenterung Bedeutung: Offizielle Uhrzeit des Eintretens der Ebbestromkenterung Relevanz für AufMod: zurück

19 Seite 19 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Stauwasserdauer bei Ebbestromkenterung Bedeutung: Zeitspanne bei Ebbestromkenterung, während der die Fließgeschwindigkeit einen bestimmten Betrag nicht überschreitet Relevanz für AufMod: zurück

20 Seite 20 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Kenterpunktabstand Ebbestromkenterung Bedeutung: Zeitspanne zwischen dem Eintritt des Tideniedrigwassers und dem Zeitpunkt der Ebbestromkenterung Relevanz für AufMod: zurück

21 Seite 21 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Differenz der Eintrittszeit des Ebbestrommaximums Bedeutung: Zeitdifferenz zwischen dem Zeitpunkt des Eintritts der max. Ebbestromgeschwindigkeit an verschiedenen Orten innerhalb des Untersuchungsgebiets Relevanz für AufMod: zurück

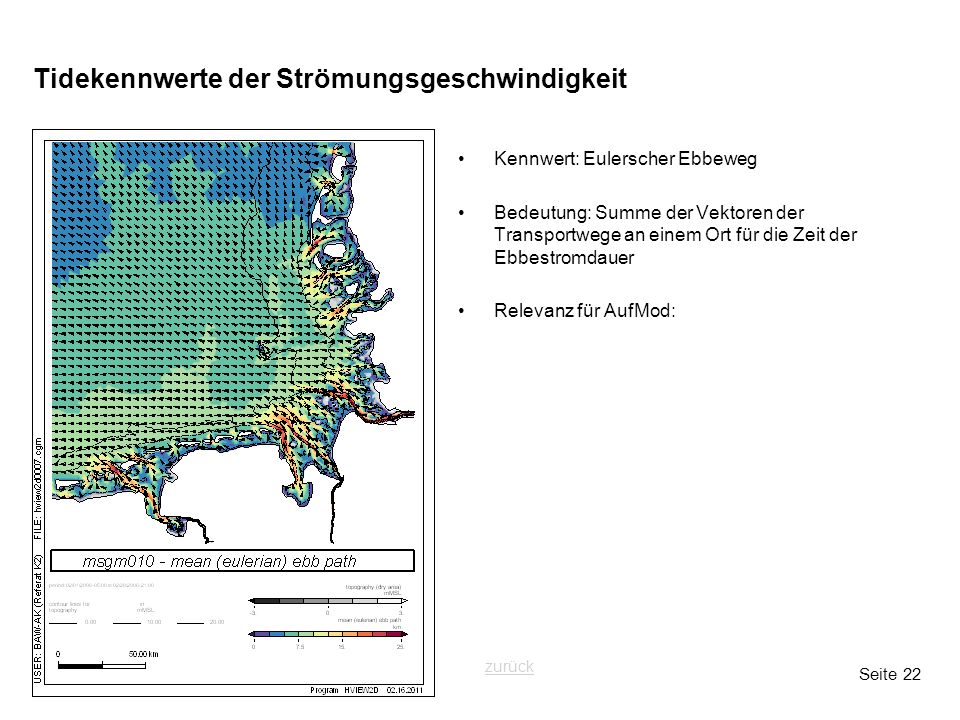

22 Seite 22 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Eulerscher Ebbeweg Bedeutung: Summe der Vektoren der Transportwege an einem Ort für die Zeit der Ebbestromdauer Relevanz für AufMod: zurück

23 Seite 23 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Eulerscher Reststrom Bedeutung: Summe der Vektoren der Fließgeschwindigkeiten an einem Ort über eine volle Tidedauer Relevanz für AufMod: zurück

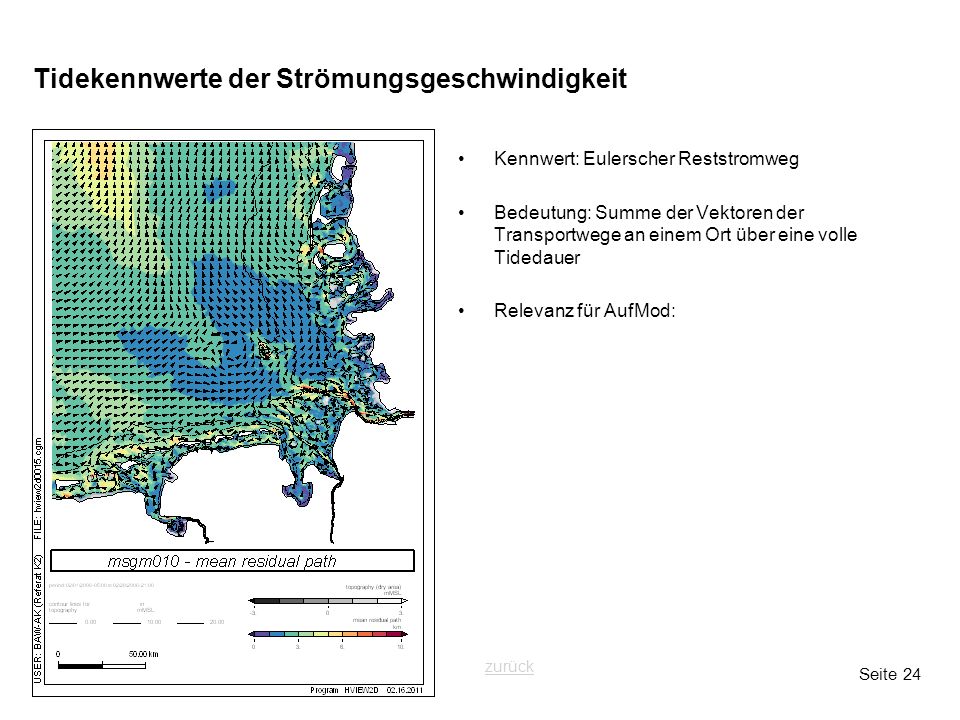

24 Seite 24 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Eulerscher Reststromweg Bedeutung: Summe der Vektoren der Transportwege an einem Ort über eine volle Tidedauer Relevanz für AufMod: zurück

25 Seite 25 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Restdurchfluss Bedeutung: Residuelles Wasservolumen, welches einen Querschnitt innerhalb einer vollen Tidedauer durchfließt Relevanz für AufMod: zurück

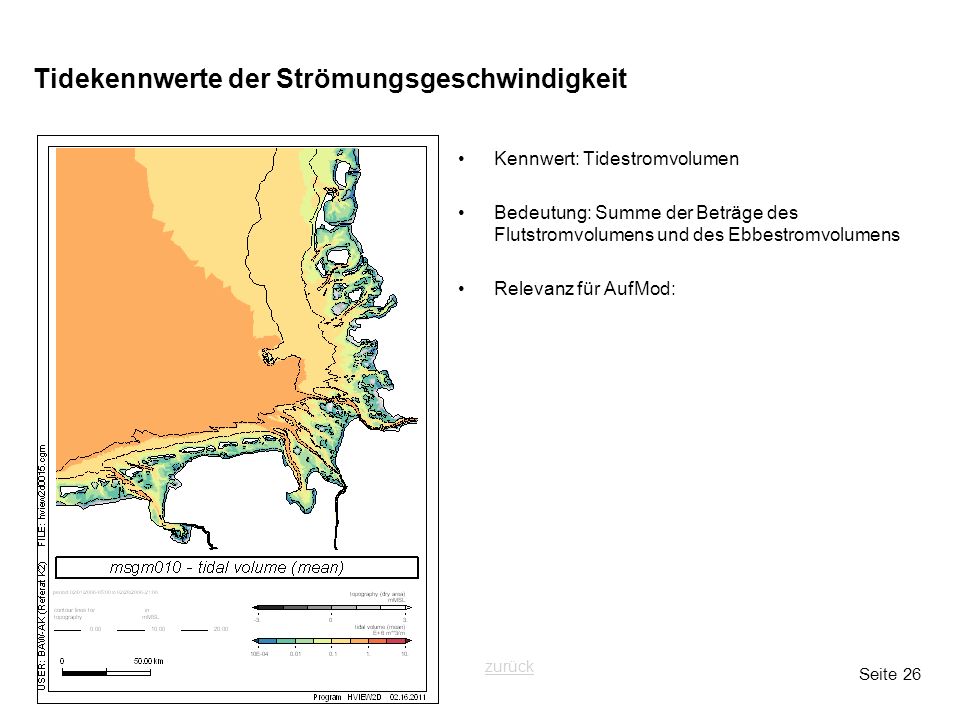

26 Seite 26 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Tidestromvolumen Bedeutung: Summe der Beträge des Flutstromvolumens und des Ebbestromvolumens Relevanz für AufMod: zurück

27 Seite 27 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Verhältnis Ebbestromdauer : Flutstromdauer Bedeutung: Verhältniswert von Flutstromdauer zu Ebbestromdauer Relevanz für AufMod: zurück

28 Seite 28 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Verhältnis max. Flutstromgeschwindigkeit : max. Ebbestromgeschwindigkeit Bedeutung: Verhältniswert von max. Flutstromgeschwindigkeit zu max. Ebbestromgeschwindigkeit Relevanz für AufMod: zurück

29 Seite 29 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Verhältnis mittlere Flutstromgeschwindigkeit : mittlere Ebbestromgeschwindigkeit Bedeutung: Verhältniswert von mittlere Flutstromgeschwindigkeit zu mittlere Ebbestromgeschwindigkeit Relevanz für AufMod: zurück

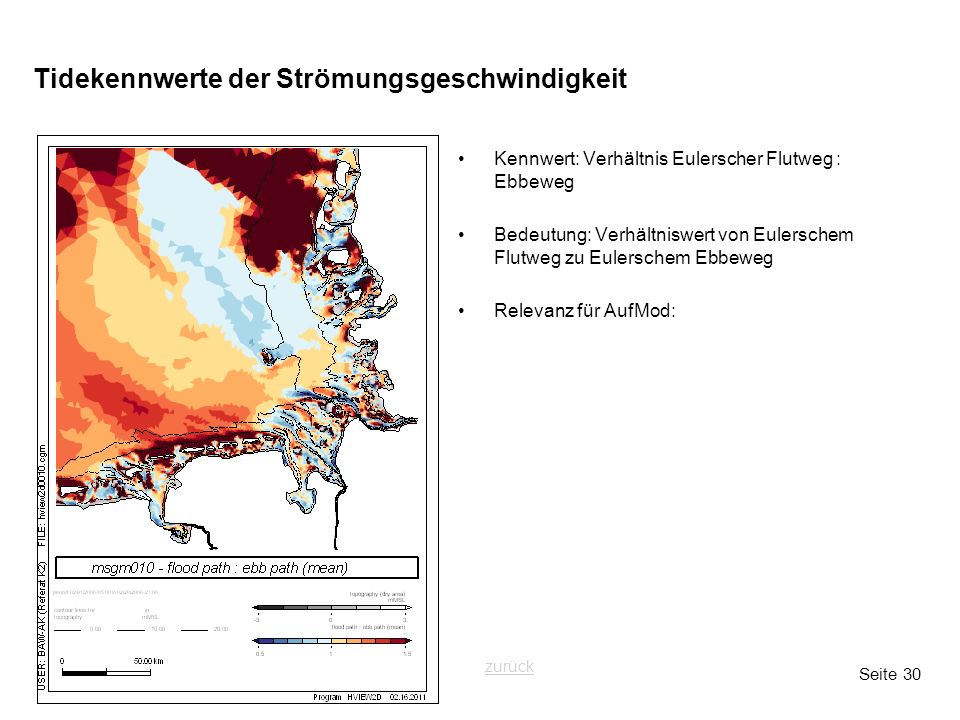

30 Seite 30 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Verhältnis Eulerscher Flutweg : Ebbeweg Bedeutung: Verhältniswert von Eulerschem Flutweg zu Eulerschem Ebbeweg Relevanz für AufMod: zurück

31 Seite 31 Tidekennwerte der Strömungsgeschwindigkeit Kennwert: Verhältnis Flutstromvolumen : Ebbestromvolumen Bedeutung: Verhältniswert von Flutstromvolumen zu Ebbestromvolumen Relevanz für AufMod: zurück
