Unterschiedliche Netzwerke

Präsentation zum Thema: "Unterschiedliche Netzwerke"—  Präsentation transkript:

1 Unterschiedliche Netzwerke
Um den Informationsaustausch in unterschiedlichen Netzwerken mit verschiedenen Betriebssystemen, Einstellungen und Bauteilen (z. B. Netzwerkkarten) zu ermöglichen, müssen allgemein gültige Regeln und Standards eingehalten werden. Ein Protokoll ist ein Regelwerk mit herstellerunabhängigen Normen, Vereinbarungen und Steuerungsmechanismen für die kontrollierte Datenübermittlung. Damit Kommunikationspartner überhaupt miteinander kommunizieren können, müssen sie bestimmte Vereinbarungen und Regeln einhalten. Diese Regeln stellen die Protokolle dar. Ein Netzwerkprotokoll ist ein exaktes Regelwerk mit genauen Vereinbarungen, nach denen Daten über ein Computernetzwerk ausgetauscht werden. Eine solche Vereinbarung kann z.B. lauten: Zunächst schickt ein Computer die Zeichenfolge HALLO an einen anderen, der sendet das Kommando ERHALTEN zurück, darauf sendet der erste Computer wiederum Zeichenfolgen … Mithilfe solcher Protokolle können Computer oder andere digitale Geräte zahlreiche, vorher genau festgelegte Funktionen ausführen, z. B. Daten fehlerfrei zu einem anderen Computer senden, s verschicken, Web-Seiten laden ... Diese Funktionen bauen zum Teil aufeinander auf.

2 Unterschiedliche Netzwerke
TCP/IP (Transmission Control Protocol / Internet Protocol) TCP/IP ist ein weit verbreitetes Protokoll, das für die Datenübertragung im Internet, aber auch für die Datenübermittlung innerhalb eines kleines Netzwerkes (LAN und wLAN) Verwendung findet. Ein Protokoll ist ein Regelwerk mit herstellerunabhängigen Normen, Vereinbarungen und Steuerungsmechanismen für die kontrollierte Datenübermittlung. In der TCP/IP-Protokollfamilie übernimmt TCP, als verbindungsorientiertes Protokoll, die Aufgabe der Datensicherheit, der Datenflusssteuerung und ergreift Maßnahmen bei einem Datenverlust. Die Funktionsweise von TCP besteht darin, den Datenstrom von den Anwendungen aufzuteilen, mit einem Header zu versehen und an das Internet Protocol (IP) zu übergeben. Beim Empfänger werden die Datenpakete sortiert und wieder zusammengesetzt.

3 TCP/IP Mithilfe des TCP/IP-Protokolls werden die Dateien in einzelne Datenpakete aufgeteilt und getrennt in den Netzen verschickt. 1 2 3 4 Jedem Datenpaket, das TCP verschickt, wird ein Header vorangestellt, der die folgenden Daten enthält: Sender-Port Empfänger-Port Paket-Reihenfolge (Nummer) Prüfsumme Quittierungsnummer

4 TCP/IP 3 4 Mithilfe des TCP/IP-Protokolls werden die Dateien in einzelne Datenpakete aufgeteilt und getrennt in den Netzen verschickt. 1 2 1 2 3 4 Datenpakete, die über IP ihr Ziel erreichen, werden von TCP zusammengesetzt und an eine Anwendung übergeben.

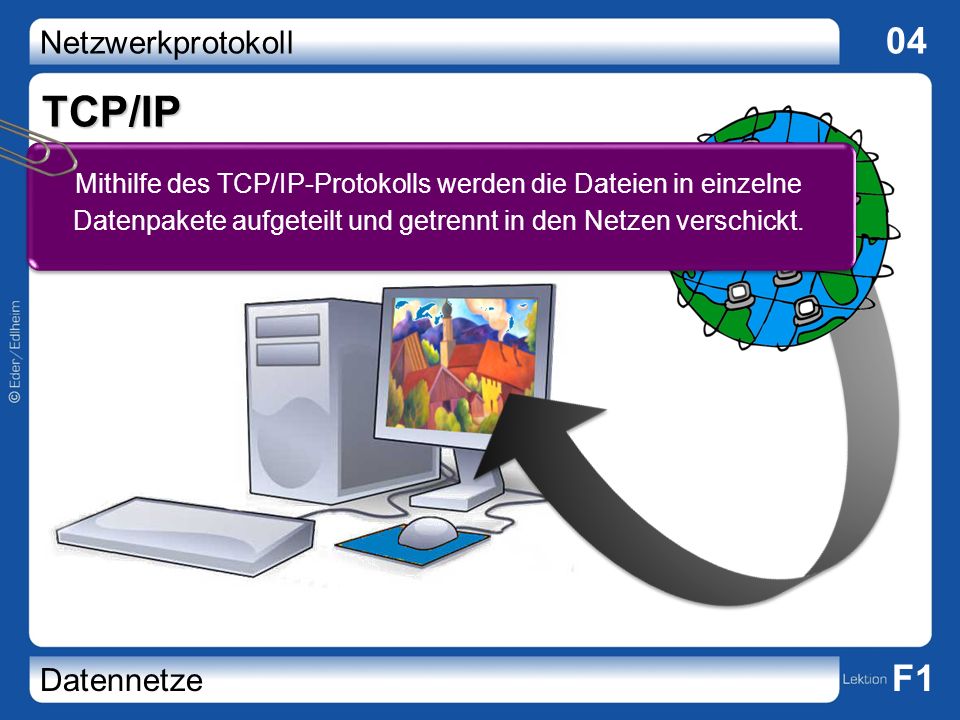

5 TCP/IP Mithilfe des TCP/IP-Protokolls werden die Dateien in einzelne Datenpakete aufgeteilt und getrennt in den Netzen verschickt. TCP/IP ist die technische Basis für die Vernetzung von Computern in lokalen Netzwerken und im Internet.

6 TCP/IP mit TCP-Header 1 2 1 2 mit TCP/IP-Header 1 2
TCP hat die Aufgabe, die zu übermittelnde Datei in mehrere kleine Datenpakete (IP-Pakete) aufzusplitten und diese dann zu nummerieren. Danach werden diese nummerierten Pakete mit dem IP-Header versehen und über das Netz versendet. Beim Empfang ist TCP dafür zuständig, die IP-Pakete in der richtigen Reihenfolge wieder zusammen¬zusetzen. 1 2 mit TCP/IP-Header 1 2

7 TCP/IP

8 TCP/IP Sender- und Empfängerport Paketnummer Prüfsumme Quittierungsnummer TCP ist ein verbindungsorientiertes Protokoll, das die Daten in einzelne Pakete zerlegt, diese werden nummeriert und erhalten eine Prüfsumme, die im Zielrechner ausgewertet wird. Jedem Datenpaket, das TCP verschickt, wird ein Header vorangestellt, der die folgenden Daten enthält: Sender-Port Empfänger-Port Paket-Reihenfolge (Nummer) Prüfsumme Quittierungsnummer Man kann sich einen Port vorstellen wie eine Tür zwischen Rechner und Netzwerk. Mit den Portnummern können die Programme, die die Daten verarbeiten, bestimmt werden. Unterschiedliche Dienste (Programme) verwenden verschiedene Portnummern.

9 TCP/IP Versionsnummer (z. B. IPv4) Länge des IP-Headers die Länge des IP-Paketes (mit Header) Time to Live (Lebenszeit) Prüfsumme für die Integrität des Headers Quelladresse (Absender) Zieladresse (Empfänger) Jedem Datenpaket, das mit IP verschickt wird, wird ein Header vorangestellt, der die folgenden Daten enthält. IP-Version Paketlänge Lebenszeit Prüfsumme Senderadresse Empfängeradresse Das IP-Protokoll ist für die Weitervermittlung von Paketen (Netzwerkzuordnung) und die Wegewahl (Routing) zuständig. Mit den Kopfzeilen ist ein Paket maximal Bytes lang.

10 TCP/IP Wiederhole das Thema „Netzwerkprotokolle“ mithilfe der Zusammenfassung F1-03 Mithilfe des TCP/IP-Protokolls werden die Dateien im Internet aber auch in lokalen Netzwerken verschickt.

11 Zusammenfassung F1-03 Ein Protokoll enthält herstellerunabhängige Normen, Vereinbarungen und Steuerungsmechanismen für die kontrollierte Datenübermittlung. Mithilfe des TCP/IP-Protokolls werden die Dateien in einzelne Datenpakete aufgeteilt und getrennt in den Netzen verschickt. Die Pakete werden nummeriert und erhalten eine Prüfsumme, die im Zielrechner ausgewertet wird. Das IP-Protokoll ist für die Weitervermittlung von Paketen (Netzwerkzuordnung) und die Wegewahl (Routing) zuständig. Mithilfe des TCP/IP-Protokolls werden die Dateien im Internet aber auch in lokalen Netzwerken verschickt.
