1 Elena Schnabel Haute Couture am ATLAS TRT Haute couture am ATLAS TRT

2 Elena Schnabel Haute Couture am ATLAS TRT Problem Patch Panels fuer ATLAS TRT nicht thermisch neutral (Kuehlung nicht ausreichend) Muon Resistive Plate Chambers (RPC) wurden aufgeheizt (30°C) Normalerweise konstante Temperatur von etwa 20°C Isolierung/Kuehlung noetig

3 Elena Schnabel Haute Couture am ATLAS TRT Muon chamber Patch panel

4 Elena Schnabel Haute Couture am ATLAS TRT Loesung Mehrere Moeglichkeiten wurden getestet (cooling fluid temperature decrease, voltage tuning, additional cooling, thermal isolation...) Entscheidung fuer thermische Isolierung Abkuehlung von 32.2°C auf 23.4°C

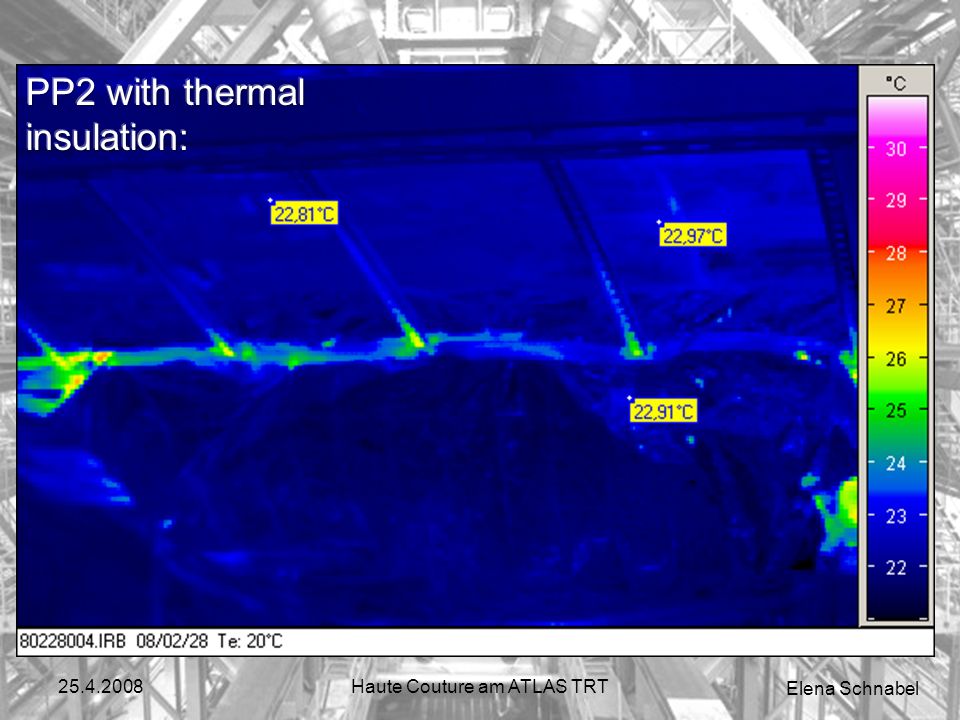

5 Elena Schnabel Haute Couture am ATLAS TRT

6 Elena Schnabel Haute Couture am ATLAS TRT Loesung Material: elektrisch isolierender, luftdichter, feuerfester, 400 µm dicker, mit Silikon impregnierterer Glassfaserstoff (30 CHF/m2) Zusaetzlicher Vorteil: Schutz der Patch Panels vor Schmutz u.ae. Insgesamt ca. 100 m2 Stoff, der fuer 10 Patch Panels mit 1500m Faden zusammengenaeht wurde …

7 Elena Schnabel Haute Couture am ATLAS TRT

8 Elena Schnabel Haute Couture am ATLAS TRT Anbringung 10 Patch Panels in verschiedenen Sektoren Klettern, Krabbeln, Kriechen …

9 Elena Schnabel Haute Couture am ATLAS TRT

10 Elena Schnabel Haute Couture am ATLAS TRT

11 Elena Schnabel Haute Couture am ATLAS TRT

12 Elena Schnabel Haute Couture am ATLAS TRT

13 Elena Schnabel Haute Couture am ATLAS TRT Merci beaucoup!!!
