ATP-Bescheinigung.

Präsentation zum Thema: "ATP-Bescheinigung."—  Präsentation transkript:

1 ATP-Bescheinigung

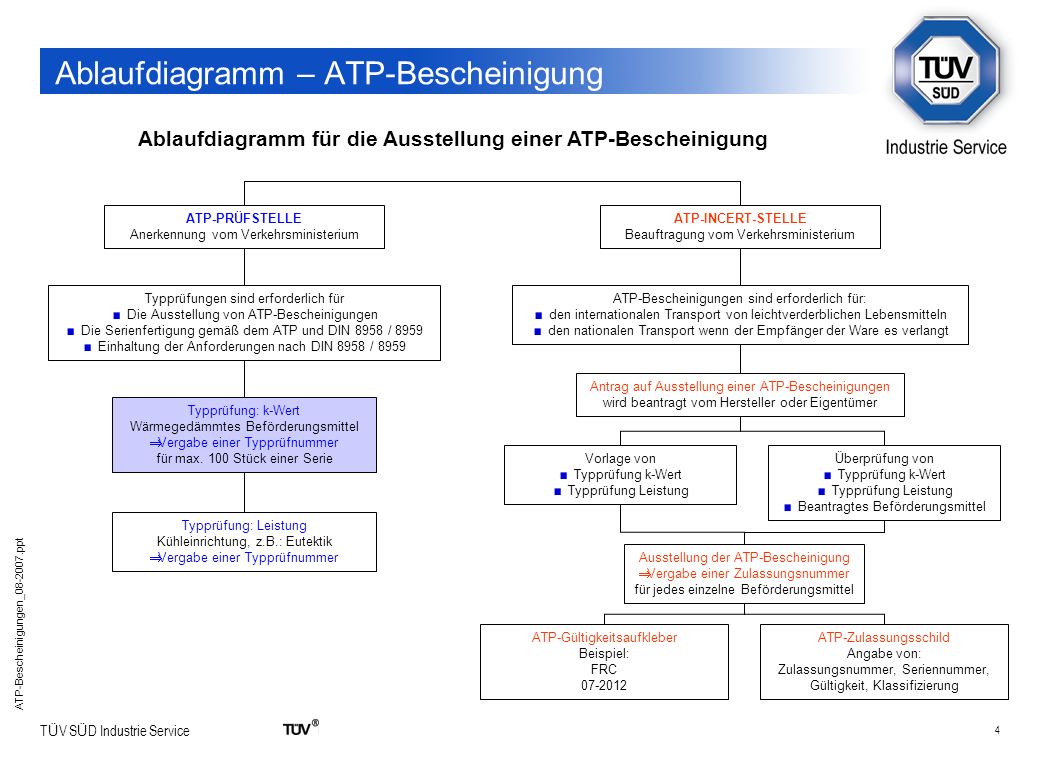

2 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

3 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

4 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

5 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

6 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

7 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

8 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

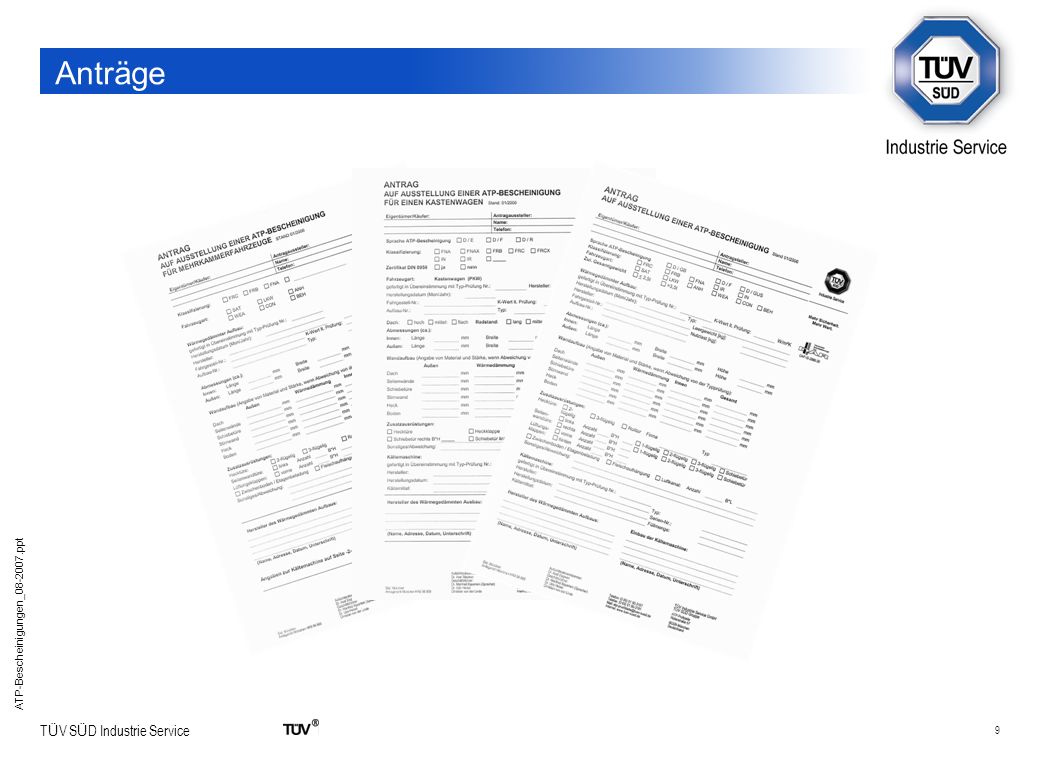

9 Anträge

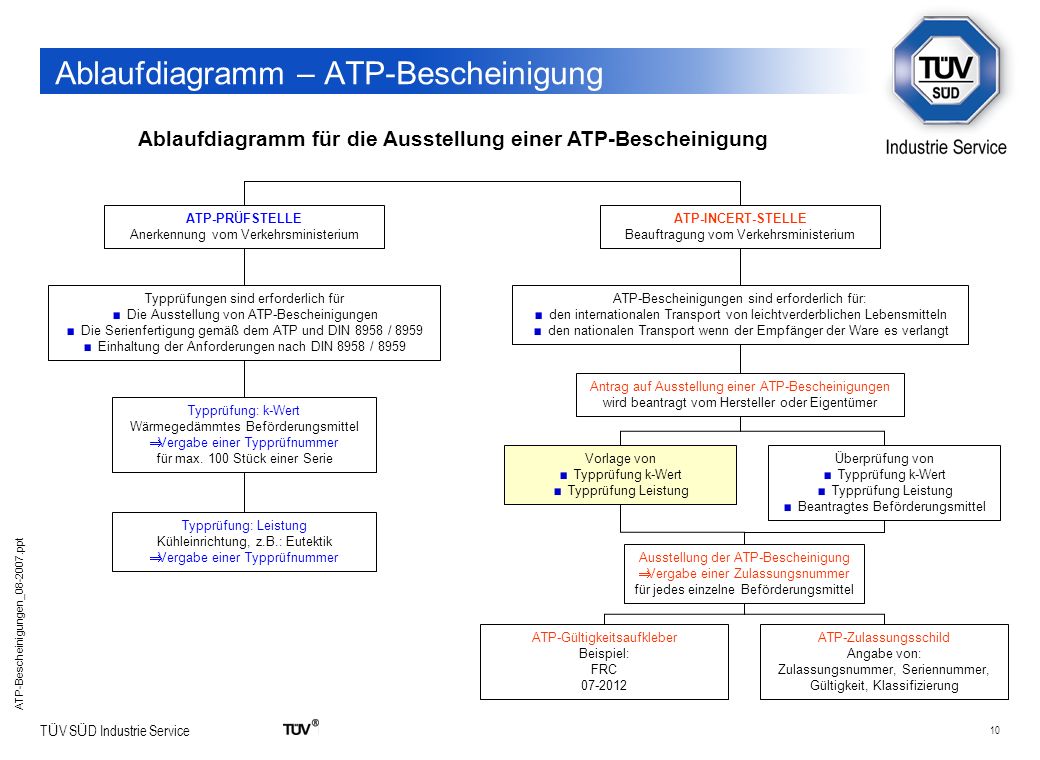

10 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

11 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

12 Abweichungen Zulässige Abweichungen des Serienfahrzeugs zum typgeprüften Muster die Bauart muss vergleichbar und insbesondere der Wärmedämmstoff und die Ausführung der Wärmedämmung müssen gleich sein die Dicke des Wärmedämmstoffs darf nicht geringer als bei dem Muster sein die Inneneinrichtungen müssen gleich oder vereinfacht sein die gleiche oder eine geringere Zahl von Türen, Luken oder sonstigen Öffnungen muss vorhanden sein die Innenfläche des wärmegedämmten Aufbaus darf um höchstens  20% abweichen

13 ATP-Unterscheidungszeichen: Anlage 1, Anhang 4
IN - Beförderungsmittel mit normaler Wärmedämmung IR - Beförderungsmittel mit verstärkter Wärmedämmung F R C Temperaturklasse A: 12°C bis 0°C B: 12°C bis -10°C C: 12°C bis -20°C N: K-Wert < 0.7W/m²K normale Wärmedämmung R: K-Wert < 0.4W/m²K verstärkte Wärmedämmung C: Heizanlage F: Kältemaschine R: Kältespeicher

14 ATP-Unterscheidungszeichen: Anlage 1, Anhang 4
IN - Beförderungsmittel mit normaler Wärmedämmung IR - Beförderungsmittel mit verstärkter Wärmedämmung FNA - Beförderungsmittel mit Kältemaschine und mit normaler Wärmedämmung, Klasse A FRA - Beförderungsmittel mit Kältemaschine und mit verstärkter Wärmedämmung, Klasse A FRB - Beförderungsmittel mit Kältemaschine und mit verstärkter Wärmedämmung, Klasse B FRC - Beförderungsmittel mit Kältemaschine und mit verstärkter Wärmedämmung, Klasse C

15 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

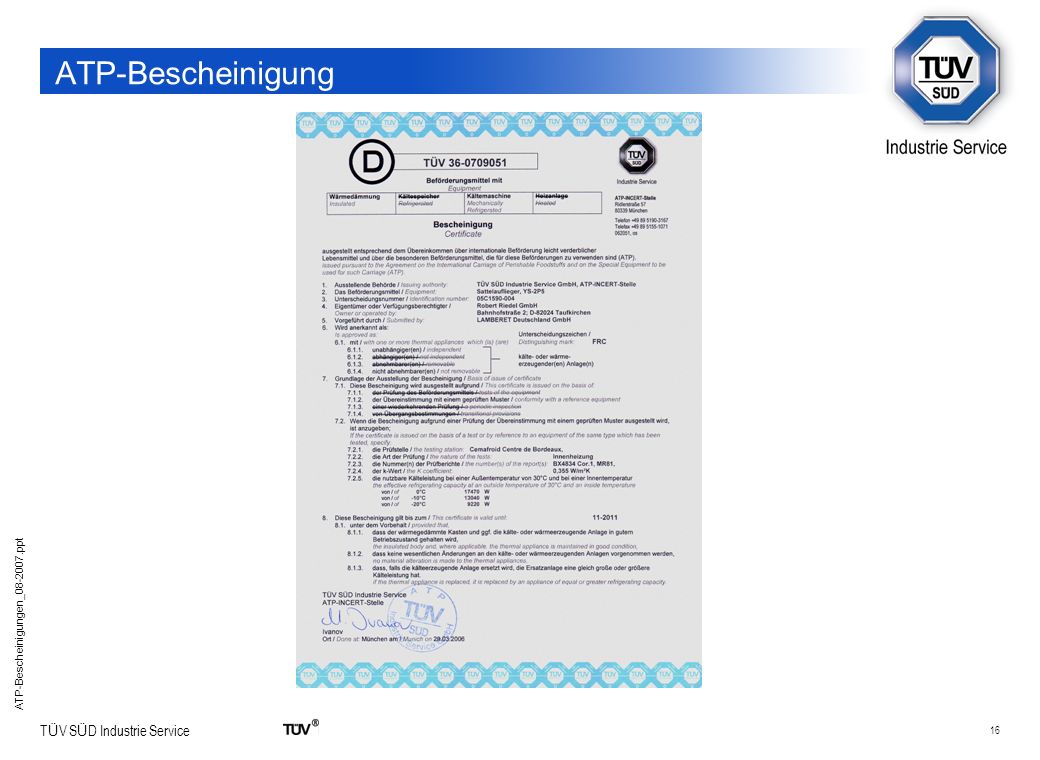

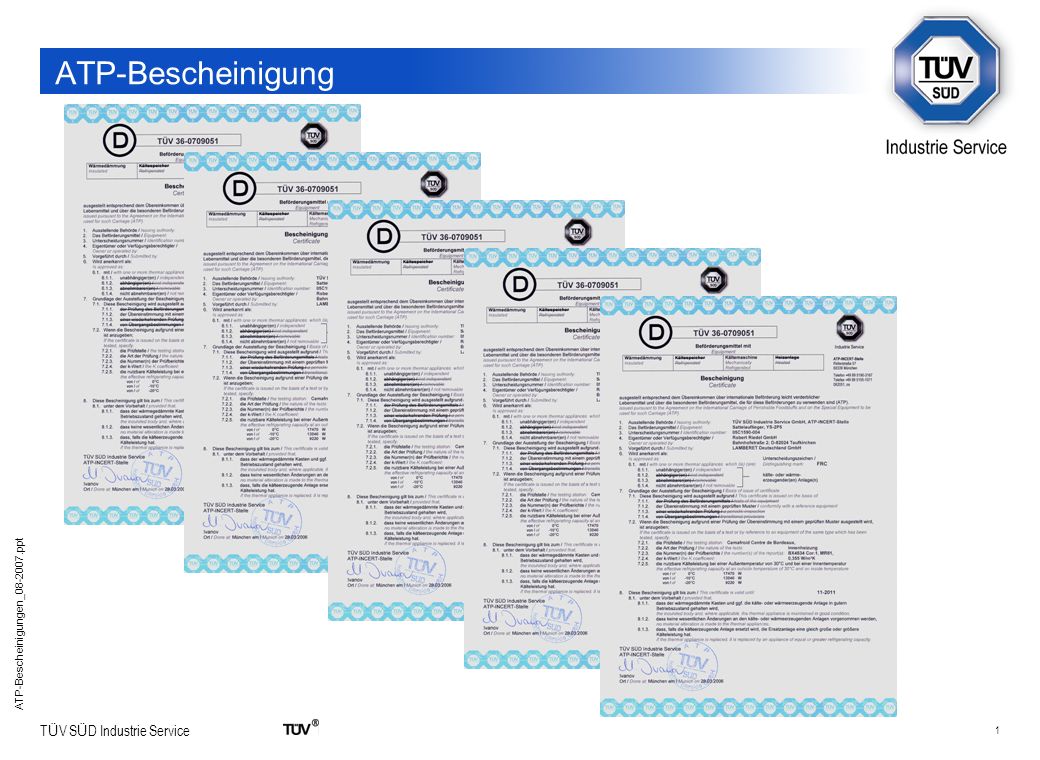

16 ATP-Bescheinigung

17 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

18 ATP-Unterscheidungszeichen: Anlage 1, Anhang 4
Des weiteren ist nach ATP Anlage 1, Anhang 1, Ziffer 5 das Anbringen des Unterscheidungszeichens und der Gültigkeitsdauer am Beförderungsmittel mit dunkelblauen lateinischen Großbuchstaben auf weißem Grund vorgeschrieben. Die Lettern müssen eine Mindesthöhe von 100 mm haben. Die Gültigkeitsaufkleber sind an jeder Seitenwand oben und in Fahrtrichtung vorne anzubringen.

19 ATP-Unterscheidungszeichen: Anlage 1, Anhang 4
Wenn das Beförderungsmittel mit einer abnehmbaren oder abhängigen kälte- oder wärmeerzeugenden Anlage versehen ist und für die Verwendung dieser Anlage besondere Bedingungen gelten, sind die Unterscheidungszeichen in folgenden Fällen durch den Buchstaben X zu ergänzen: Bei Beförderungsmitteln mit Kältespeicher: wenn die eutekischen Platten zum Tiefkühlen in einer anderen Kammer platziert werden müssen. 2. Bei Beförderungsmitteln mit Kältemaschine 2.1 Wenn die Verdichtermaschine von dem Fahrzeugmotor angetrieben wird, 2.2 Wenn die Kältemaschine selbst oder ein Teil davon abnehmbar ist, was bewirkt, dass sie durch diesen Vorgang außer Betrieb gesetzt wird.

20 Ablaufdiagramm – ATP-Bescheinigung
Ablaufdiagramm für die Ausstellung einer ATP-Bescheinigung ATP-PRÜFSTELLE Anerkennung vom Verkehrsministerium ATP-INCERT-STELLE Beauftragung vom Verkehrsministerium Typprüfungen sind erforderlich für Die Ausstellung von ATP-Bescheinigungen Die Serienfertigung gemäß dem ATP und DIN 8958 / 8959 Einhaltung der Anforderungen nach DIN 8958 / 8959 ATP-Bescheinigungen sind erforderlich für: den internationalen Transport von leichtverderblichen Lebensmitteln den nationalen Transport wenn der Empfänger der Ware es verlangt Antrag auf Ausstellung einer ATP-Bescheinigungen wird beantragt vom Hersteller oder Eigentümer Typprüfung: k-Wert Wärmegedämmtes Beförderungsmittel Vergabe einer Typprüfnummer für max. 100 Stück einer Serie Vorlage von Typprüfung k-Wert Typprüfung Leistung Überprüfung von Typprüfung k-Wert Typprüfung Leistung Beantragtes Beförderungsmittel Typprüfung: Leistung Kühleinrichtung, z.B.: Eutektik Vergabe einer Typprüfnummer Ausstellung der ATP-Bescheinigung Vergabe einer Zulassungsnummer für jedes einzelne Beförderungsmittel ATP-Gültigkeitsaufkleber Beispiel: FRC ATP-Zulassungsschild Angabe von: Zulassungsnummer, Seriennummer, Gültigkeit, Klassifizierung

21 ATP-Zulassungsschild: Anlage 1, Anhang 3, Teil B
es ist dauerhaft und an gut sichtbarer Stelle neben anderen offiziellen Zulassungsschildern anzubringen es muss dem angegebenen Muster entsprechen es muss eine rechteckige Form mit den Abmessungen von mindestens 160 mm x 100 mm haben es muss korrosionsbeständig und feuerfest sein es muss die folgenden Angaben in lesbarer und dauerhafter Form zumindest in englischer oder französischer oder russischer Sprache enthalten es muss dauerhaft an der Stirnwand unten rechts oder links angebracht werden

22 ATP-Zulassungsschild: Anlage 1, Anhang 3, Teil B
D Nummer des ATP-Zertifikates (aus dem ATP-Zertifikat) Nummer des Beförderungsmittels (aus dem ATP-Zertifikat) Dauer der Gültigkeit (aus dem ATP-Zertifikat) FRC ATP Unterscheidungszeichen (aus dem ATP-Zertifikat)
