1 Werkzeugmaschinen Systeme zur Maschinen- und Prozessüberwachung © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 1

2 1.Was wird überwacht? 2.Wie kann überwacht werden? 3.Was sind die Vor- und Nachteile? 4.Welche Randbedingungen sind bei der Online- Messung zu beachten? © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 2 Fragen zu Systeme zur Maschinen- und Prozessüberwachung

3 1. Was wird überwacht? Maschinenfunktion –Endschalter –Näherungsschalter –Wegmesssysteme –Geschwindigkeitsmesssysteme Werkzeugfunktion –Bruchüberwachung –Verschleißüberwachung Werkstück –Geometrie –Genauigkeit © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 3

4 2. Wie kann überwacht werden? Offline –außerhalb des Bearbeitungsprozesses Online –während der Bearbeitung © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 4

5 3. Was sind die Vor- und Nachteile? Offline –Vorteile: einfach durchzuführen –Nachteil: Verzögerung bei Fehlerentdeckung (evtl. mehr Ausschuss) Online –Vorteil: Fehler werden sofort erkannt –Nachteil: höherer Aufwand © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 5

6 4. Welche Randbedingungen sind bei der Online-Messung zu beachten? Geschwindigkeit des Prozesses raue Betriebsbedingungen © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 6

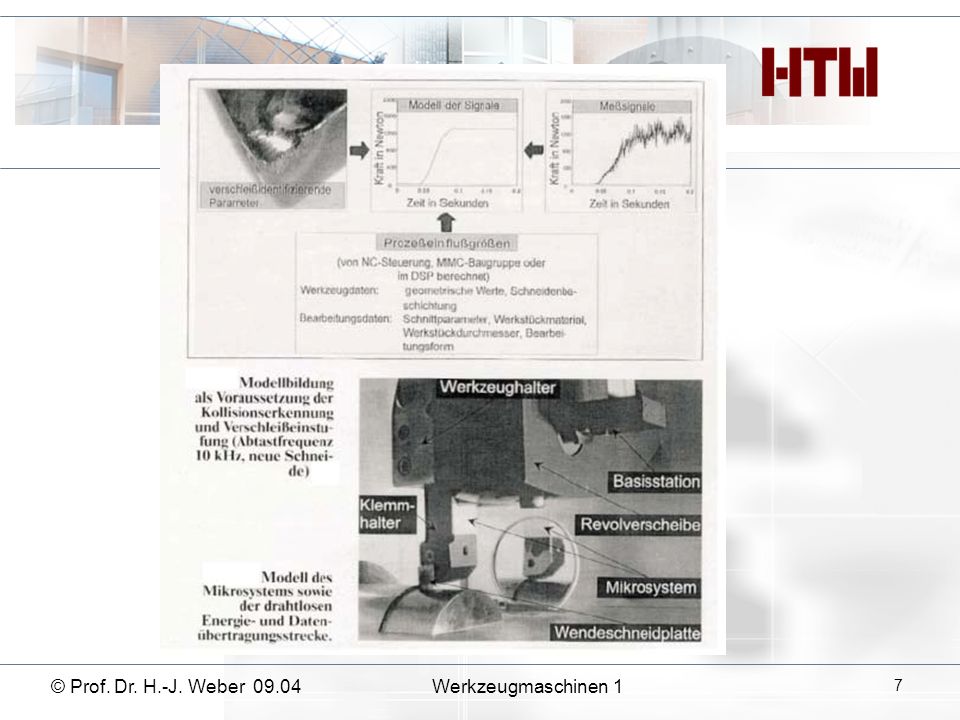

7 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 7

8 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 8

9 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 9

10 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 10

11 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 11

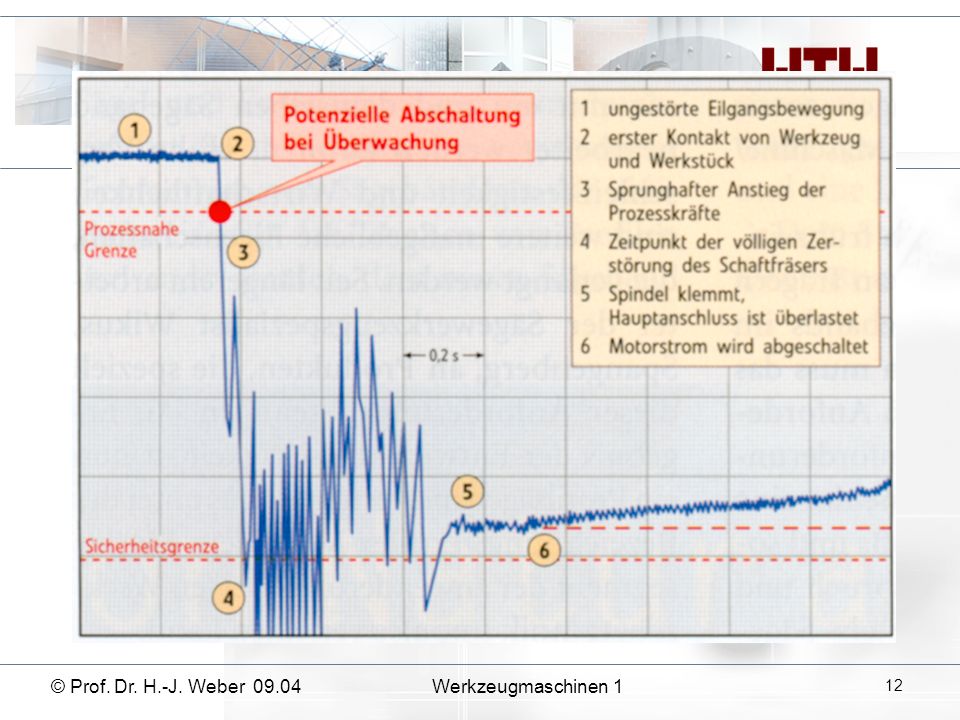

12 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 12
