1 Zeichen und Absatz Zeichen: Buchstaben, Ziffern, Interpunktionszeichen, Leerzeichen Absatz: Container für Zeichen z1, a1 und a2 sind Objekte. z1 gehört zur Klasse ZEICHEN, a1 und a2 gehören zur Klasse ABSATZ. a1 a2 z1

2 Attribute von Objekten der Klasse ZEICHEN Welche Attribute und Attributwerte hat das Zeichen z1 ? z1: ZEICHEN Symbol=E Schriftgröße=12 pt Schriftart=Arial Unterstreichung=einfach IstKursiv=nein IstFett=ja Zeichenfarbe=schwarz Zeichenhintergrundfarbe=keine Attribute Attributwerte KlasseObjekt Objektkarte z1

3 Attribute von Objekten der Klasse ABSATZ Welche Attribute und Attributwerte haben die Absätze a1 a2 ? a1: ABSATZ Ausrichtung=zentriert EinzugLinks=0 cm EinzugRechts=0 cm ZusatzEinzugErstzeile=0 cm ZusatzEinzugRestzeile =0 cm AbstandNach=6 pt AbstandVor=0 pt Zeilenabstand=einfach Absatzhintergrundfarbe=keine Objektkarte von a1 a2: ABSATZ Ausrichtung=links EinzugLinks=0 cm EinzugRechts=0 cm ZusatzEinzugErstzeile=0 cm ZusatzEinzugRestzeile =0,5 cm AbstandNach=6 pt AbstandVor=0 pt Zeilenabstand=einfach Absatzhintergrundfarbe=grau10% Objektkarte von a2 a1 a2

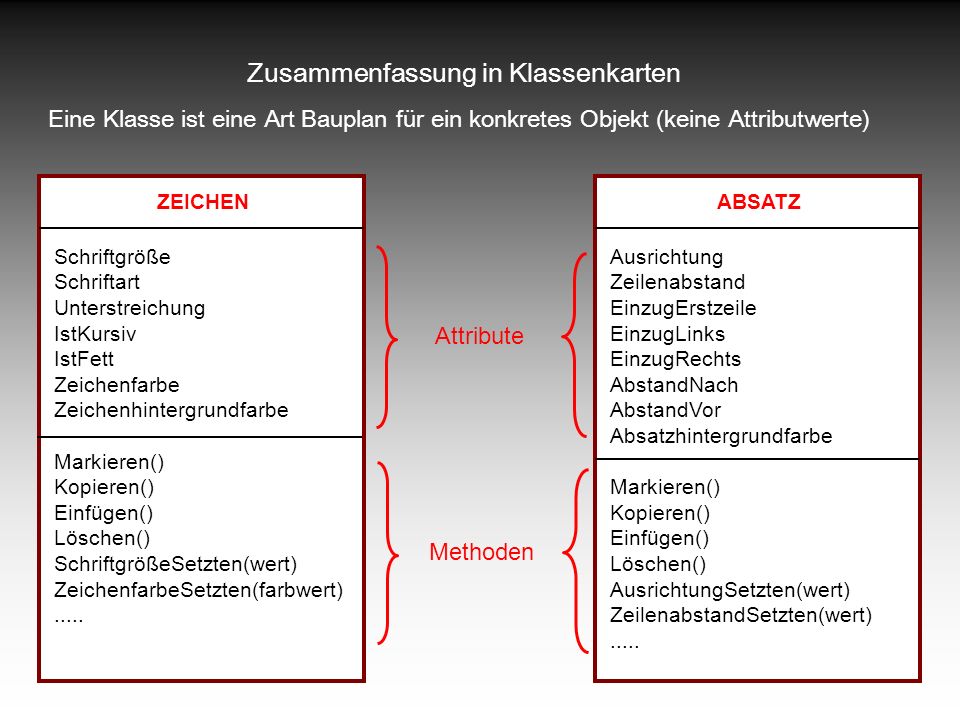

4 Zusammenfassung in Klassenkarten ZEICHEN Schriftgröße Schriftart Unterstreichung IstKursiv IstFett Zeichenfarbe Zeichenhintergrundfarbe Markieren() Kopieren() Einfügen() Löschen() SchriftgrößeSetzten(wert) ZeichenfarbeSetzten(farbwert)..... Eine Klasse ist eine Art Bauplan für ein konkretes Objekt (keine Attributwerte) ABSATZ Ausrichtung Zeilenabstand EinzugErstzeile EinzugLinks EinzugRechts AbstandNach AbstandVor Absatzhintergrundfarbe Markieren() Kopieren() Einfügen() Löschen() AusrichtungSetzten(wert) ZeilenabstandSetzten(wert)..... Attribute Methoden

5 Abschnitt Abschnitte sind für die Seitenformatierung zuständig. Meist enthält ein Textdokument nur einen Abschnitt. Ein Abschnitt kann in mehrere Seiten zerfallen Abschnitt1 : ABSCHNITT Abschnitt2 : ABSCHNITT

6 Abschnitt Objektdiagramm abschnitt1 z1 abschnitt2 z2 docu2

7 Abschnitt -Attribute ABSCHNITT Abschnittsbeginn SeitenrandOben SeitenrandUnten SeitenrandLinks SeitenrandRechts Breite Höhe Orientierung... abschnitt2: ABSCHNITT Abschnittsbeginn=neueSeite SeitenrandOben=1 cm SeitenrandUnten=1 cm SeitenrandLinks=2 cm SeitenrandRechts=0 cm Breite=5,25 cm Höhe=7,5 cm Orientierung=Hochformat...

8 Objektdiagramme – Beziehungen darstellen abschnitt1 a1 a2 z1 docu1 z1 z2 z18 z1 z2

9 Abschnitte vertikal spalten Jeder Abschnitt hat genau ein Spaltengitter, das die Seiten des Abschnitts in vertikale Spalten aufteilt. abschnitt2 docu3 spalte1 spalte2 spalte3 spaltengitter2 abschnitt1 spalte1 spaltengitter1 unterteilt Objektdiagramm

10 Abschnitte vertikal spalten Jeder Abschnitt wird durch ein Spaltengitter in vertikale Spalten aufgeteilt. Die enthaltenen Spalten sind durch Spaltenbreite und dem Abstand zur nachfolgenden Spalte festgelegt spalte1 spalte2 spalte3 abschnitt2 unterteilt enthält ABSCHNITT Abschnittsbeginn SeitenrandOben SeitenrandUnten SeitenrandLinks SeitenrandRechts Breite Höhe Orientierung... spaltengitterZuweisen(spg)... spaltengitter2 SPALTENGITTER Spaltenzahl hatTrennlinie hatGleicheSpaltenbreite... SPALTE Breite AbstandRechts...

11 Dokument mit zwei Abschnitten und Spaltengitter spaltengitter2.Spaltenzahl=3 Spaltengitter2.hatTrennlinie=nein Spalltengitter2.hatGleicheSpaltenbreite=ja spaltengitter1.Spaltenzahl=1 Objekt Attribut Attributwert spalte1.AbstandRechts =0 cm spalte3.Breite =1,42 cm

12 Text mehrspaltig anordnen abschnitt2 docu4 spalte1 spalte2 spalte3 spaltengitter2 abschnitt1 spalte1 spaltengitter1 unterteilt docu4 abschnitt1 spalte1 spaltengitter1 unterteilt absatzA absatzB absatzC absatzB absatzA abschnitt2 spalte1 spalte2 spaltengitter3 unterteilt absatzC

13 Sequenzdiagramm – Spalten gestalten... was dabei abläuft erzeugen abschnitt3 zuweisen spaltengitter3 einfügen spalte1 Spalten- anzahl- Setzen(1) breite- Setzen(b1) breite- Setzen(b2) Spalten- anzahl- Setzen(2) Spaltenzahl auf 2 setzen einfügen spalte2
