1 Anwendungsinformationen für Prüfung der TFH-Verbindungen mit ET 91 Pilotpegelmessung an RF-Messpunkt Pegelmessung in Mitlauf-Betriebsart Pilotpegelmessung an Linienanschluss Kanaldämpfungsmessung mit MTTS Automatische Master-Slave-Kanalmessungen ELEKTR NIKA Klicken Sie auf die Felder für weitere Informationen!

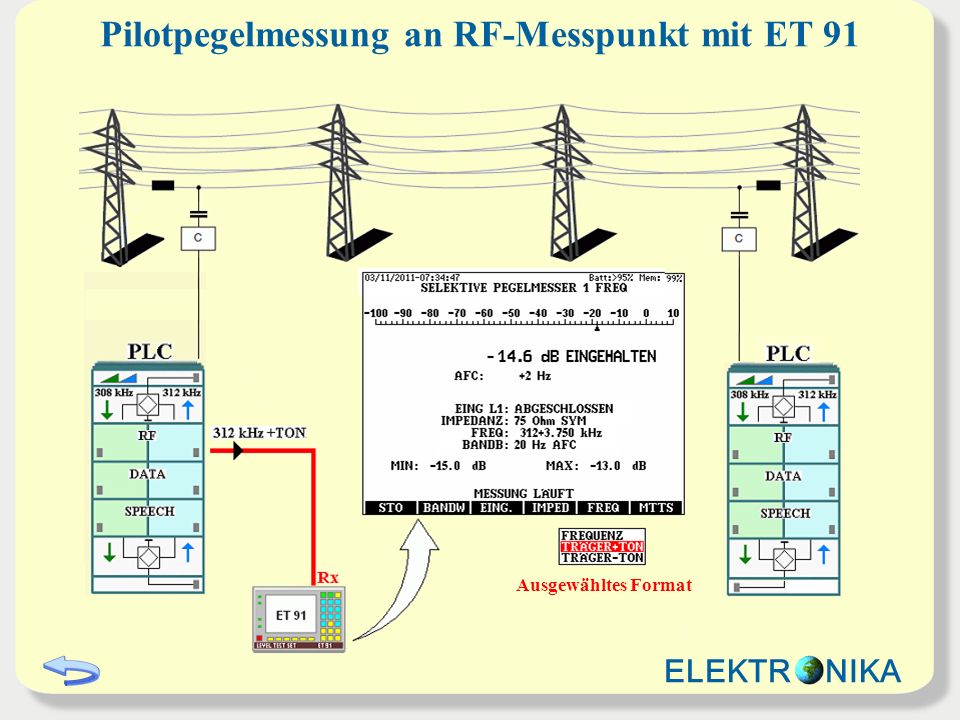

2 Pilotpegelmessung an RF-Messpunkt mit ET 91 Ausgewähltes Format ELEKTR NIKA

3 Pilotpegelmessung an Linienanschluss mit ET 91 Ausgewähltes Format ELEKTR NIKA

4 Automatische Master-Slave-Kanalmessungen mit ET 91 Um die Messergebnisse zu sehen klicken Sie hier ELEKTR NIKA

5 Messergebnisse der Master-Slave-Kanalmessungen Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung und können an einen PC übertragen werden. ELEKTR NIKA

6 Pegelmessung in Mitlauf-Betriebsart von ET 91 Die Empfängerfrequenz folgt automatisch die Senderfrequenzänderung gemäß der Formel: Rx = Träger +Tx oder Träger -Tx ELEKTR NIKA

7 Kanaldämpfungsmessung mit MTTS-Messsignal MTTS METHOD: Der Pegelsender erzeugt ein Mehrtonsignal mit 36 Tönen Frequenzbereich: 100 bis 3600 Hz, Frequenzschritte: 100 Hz Pegel: -20 dBm / Frequenz Der Selektive Pegelmesser misst gleichzeitig an den 36 Frequenzen VORTEILE: Keine Synchronisierung zwischen Sender und Empfänger ist nötig Die Messzeit ist viel kürzer als bei den klassischen Methoden ELEKTR NIKA

8 Vielen Dank für Ihre Aufmerksamkeit !
