COMPUTER AIDED MANUFACTURING CAD/CAM Kopplung mit ProE.

Ähnliche Präsentationen


Präsentation zum Thema: "COMPUTER AIDED MANUFACTURING CAD/CAM Kopplung mit ProE."—  Präsentation transkript:

1

2 COMPUTER AIDED MANUFACTURING CAD/CAM Kopplung mit ProE

3 Ziele des Projektes Verbindung zwischen ProE und EMCO PC Mill 155 mit Sinumerik 840D Steuerung herstellen Anwendung des Post – Prozessors Fräsen von komplexen Bauteilen Anwendung des NC - Moduls

4 Technisches Prinzip Erzeugen des ProE ModellsBearbeitung mit dem NC -Modul Übersetzen des ProgrammcodesBearbeitung an der Maschine

5 Übertragung Die Übertragung des fertigen Programms auf die Maschine kann über das Netzwerk oder mit einem Standard- Datenträger erfolgen.

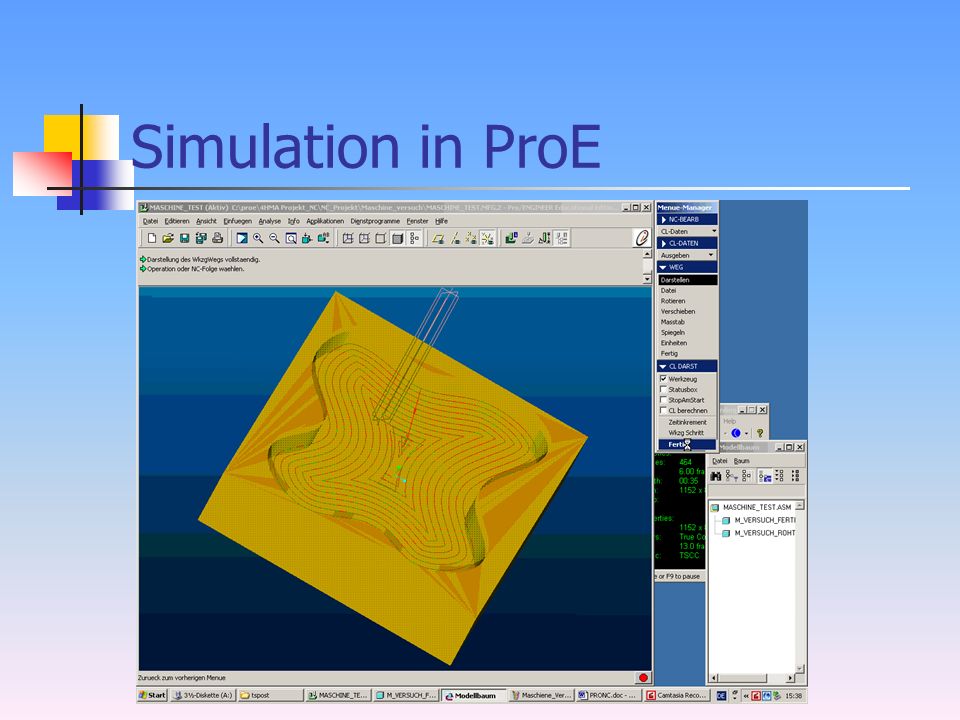

6 Simulation in ProE

7 Vorteile des NC- Moduls Fräsen von Freiformflächen möglich Automatische Berechnung des NC Programms Simulation mit ProE Zeitsparend

8 Fertigung des Testmodels Bitte richten sie ihre Aufmerksamkeit auf den Fernseher!

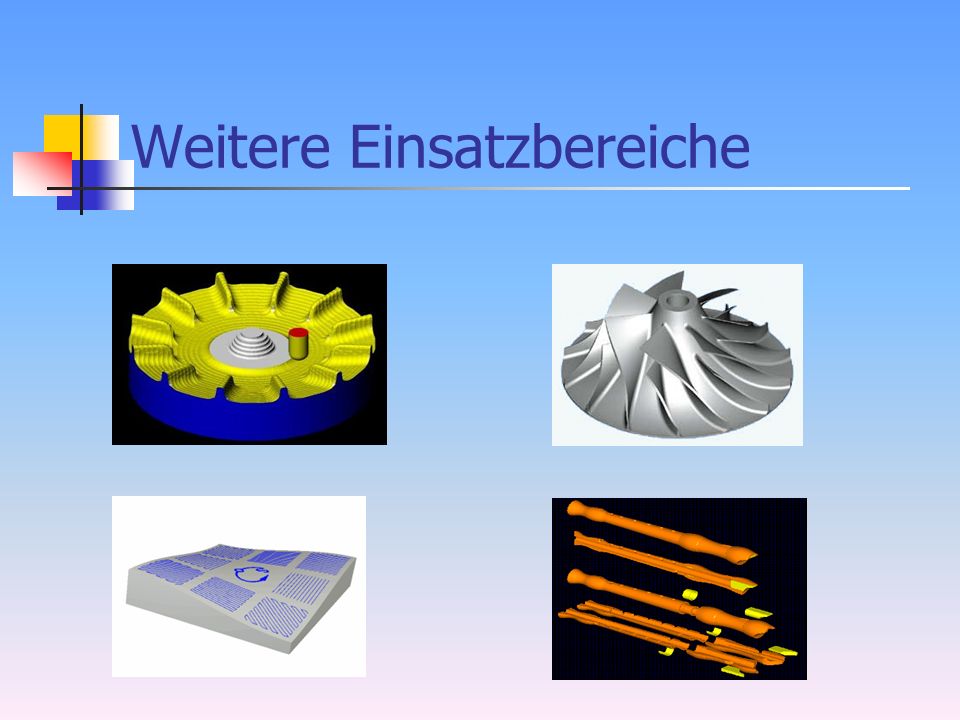

9 Weitere Einsatzbereiche

10 Das Team

11 ENDE Vielen Dank für Ihre Aufmerksamkeit!
