1 Formate, Codes & Algorithmen
Algorithmik Formate, Codes & Algorithmen

2 (Datei-) Formate

3 Digitale Information = Bitsequenzen
1 oder 0 Sein oder nicht Sein true oder false Ein Bit ist eine atomare Information Einen Informationsgehalt bekommt ein Bit, wenn es etwas repräsentiert z. B. schwanger / nicht schwanger Mehrere Bits können komplexere Informationen repräsentieren z.B. Zahlen, Farben, ... (oft Datentypen) Dazu muss man wissen, wofür eine bestimmte Bitsequenz (=Zeichen) steht ... und das wird komplizierter, wenn es nicht nur um eine Farbe, einen Buchstaben geht, sondern bspw. um ein ganzes Dokument Information existiert nicht in reiner Form eine Formulierung von Information kann für vieles stehen (repräsentieren)

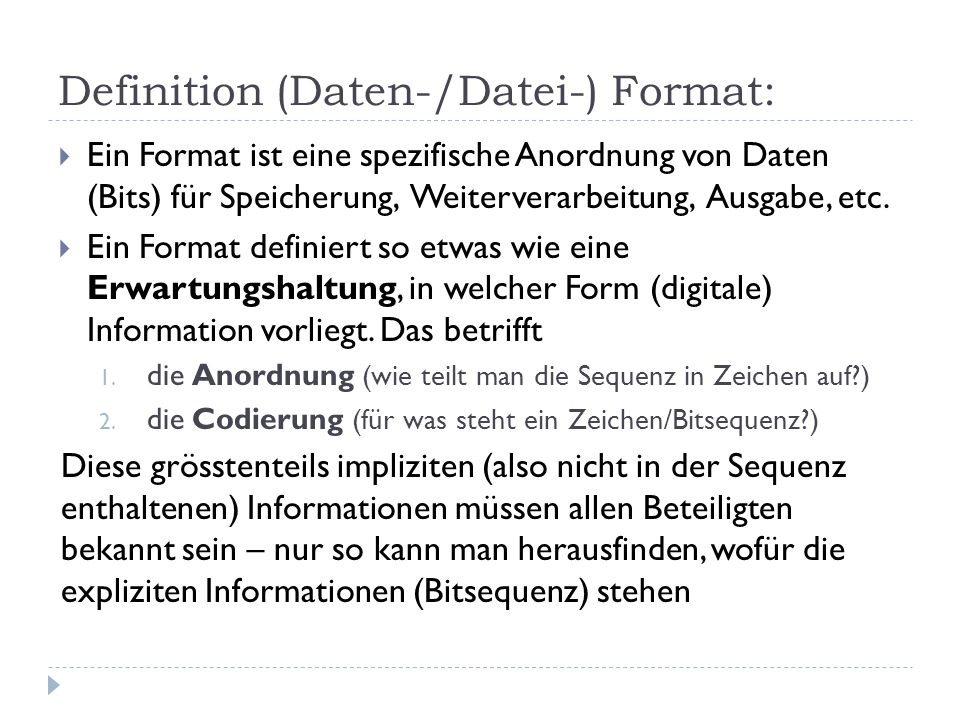

4 Definition (Daten-/Datei-) Format:
Ein Format ist eine spezifische Anordnung von Daten (Bits) für Speicherung, Weiterverarbeitung, Ausgabe, etc. Ein Format definiert so etwas wie eine Erwartungshaltung, in welcher Form (digitale) Information vorliegt. Das betrifft die Anordnung (wie teilt man die Sequenz in Zeichen auf?) die Codierung (für was steht ein Zeichen/Bitsequenz?) Diese grösstenteils impliziten (also nicht in der Sequenz enthaltenen) Informationen müssen allen Beteiligten bekannt sein – nur so kann man herausfinden, wofür die expliziten Informationen (Bitsequenz) stehen

5 Universalität vs. Speicherplatzbedarf
Ein Format macht nur Sinn, wenn es (für einen gewissen Bereich) universell ist, also bspw. alle Fotos speichern kann, nicht nur die grünen Andererseits benötigt diese Universalität Speicherplatz und ist nicht immer einfach festzulegen: macht es beispielsweise Sinn, in .DOC Unicode zu benutzen, nur damit die Chinesen dasselbe Format haben? ... oder sollte man Meta-Informationen einbauen, so dass z.B. die Codierung ausgetauscht oder explizit mitgeschickt werden kann?

6 Digitale Repräsentation von Schach
oder: ein universeller digitale Koffer für Schach Was ist wichtig? nur die Information, die einen Spielstande eindeutig definiert Was ist möglich? alle Spielstände müssen repräsentiert werden können Welche Informationen codiert man (explizit) als Zeichen, welche (implizit) in der Anordnung? es geht nicht um maximale Effizienz, man muss aber trotzdem keinen Speicherplatz verschwenden Vorschläge? Wie viele Bits brauchen Sie?

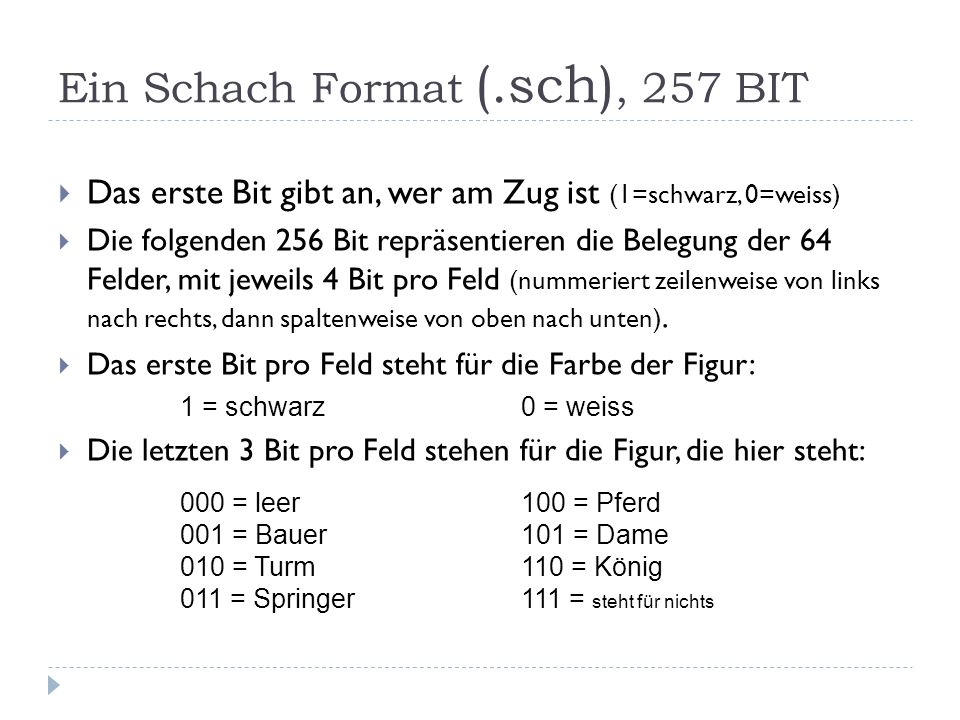

7 Ein Schach Format (.sch), 257 BIT
Das erste Bit gibt an, wer am Zug ist (1=schwarz, 0=weiss) Die folgenden 256 Bit repräsentieren die Belegung der 64 Felder, mit jeweils 4 Bit pro Feld (nummeriert zeilenweise von links nach rechts, dann spaltenweise von oben nach unten). Das erste Bit pro Feld steht für die Farbe der Figur: Die letzten 3 Bit pro Feld stehen für die Figur, die hier steht: 1 = schwarz 0 = weiss 000 = leer 100 = Pferd 001 = Bauer 101 = Dame 010 = Turm 110 = König 011 = Springer 111 = steht für nichts

8 Ein Format für Schieber-Jass
Das Spiel: 4 Spieler haben zu Beginn je 9 Karten, spielen sie reihum aus, und nach jeder Runde wandern 4 Karten auf den einen oder anderen Stapel von gespielten Karten. Aufgabe: erfinden Sie ein Format, mit dem jeder mögliche Zustand des Spiels binär repräsentiert werden kann. Formulieren Sie die von Ihnen erfundene Codierung so, dass ein anderer Schüler eine entsprechende Bitsequenz in den Spielzustand zurückübersetzen könnte Geben Sie an, wie viele Bits für die Speicherung eines Spielzustands benötigt werden

9 Und woher weiss der Computer, welches Format eine Datei hat?
Endung Header Diese Informationen sagen dem Computer, welche Brille er anziehen muss Die meisten Datei-Formate haben einen header, in dem sie sich vorstellen und zusätzliche Angaben zur Formatierung machen, z.B. Version/Variation des Formats Parameter allgemeine Zusatzinformationen

10 z.B. http://www.onlinehexeditor.com/
Beispiel.rtf öffnen mit Hex-Editor, z.B. { \rtf1\ansi\ansicpg1252\cocoartf1038\cocoasubrtf250 {\fonttbl\f0\fnil\fcharset0 GoudyOldStyleT-Regular;} {\colortbl;\red255\green255\blue255;\red6\green10\blue58;} \paperw11900\paperh16840\margl1440\margr1440\vieww9000\viewh8 400\viewkind0 \pard\tx566\tx1133\tx1700\tx2267\tx2834\tx3401\tx3968\tx4535\tx5102\t x5669\tx6236\tx6803\ql\qnatural\pardirnatural \f0\fs36 \cf2 Lirum \b larum \b0 L\ ‘f6ffelstiel }

11 RTF (Rich Text Format) Entwickelt von Microsoft, aber frei verfügbar
Basierend auf Standard-Codetabellen (ASCII, UNICODE) Lesbar von allen gängigen Texteditoren, wobei u.U. Teile der Layout-Information ignoriert werden

12 RTF Spezifikationen Syntax: { <header> <document>}
Der header beinhalten Kontrollwörter, die mit Backslash anfangen und mit Leerzeichen getrennt werden Im header wird zusätzliche Layoutinformation repräsentiert, z.B. Schriftfarbe oder Schrifttyp RTF kann mit verschiedenen Versionen von ASCII oder UNICODE Zeichen umgehen (Meta-Information im header) Bei RTF wird implizit angenommen, dass die entsprechenden Codetabellen verfügbar sind, und dass die Blöcke innerhalb der Bitsequenz in der richtigen Reihenfolge vorliegen

13 Zusammenfassung RTF kann mehr als TXT und weniger als DOC, das ist seine „digitale Nische“ RTF ermöglicht die Repräsentation von allgemeinen Layoutinformation durch standardisierte Kontrollwörter im header Das Layout für Textteile geschieht durch Auszeichnung des Dokuments mit Kontrollwörtern im Text (wie HTML)

14 Eine Analogie zur Zusammenfassung
Bildinformation in einem etwas speziellen Format Die Brille implementiert die Decodierung Das Format gibt an, welche Brille man braucht

15 Konzepte Beispiele Format Eigene Formate für Spiele .rtf Header Endung
Zeichen explizite & implizite Bestandteile Universalität Eigene Formate für Spiele .rtf

16 z.B. http://www.onlinehexeditor.com/
Datei: Raetsel öffnen mit Hex-Editor, z.B. <svg version="1.1“ xmlns="http://www.w3.org/2000/svg" xmlns:xlink=http://www.w3.org/1999/xlink xmlns:a="http://ns.adobe.com/AdobeSVGViewerExtensions/3.0/“ x="0px" y="0px" width="400px" height="400px" viewBox=" “ enable-background="new " xml:space="preserve"> <defs> </defs> <rect fill="#FF0000" stroke="none" x="0" y="0" width="400" height="400"/> <polygon fill="#FFFFFF" stroke="#FFFFFF" points="350,250 50,250 50, ,150"/> <polygon fill="#FFFFFF" stroke="#FFFFFF" points="250, , ,50 250,50"/> </svg>

17 und verlustbehaftete Komprimierung
Grafikformate und verlustbehaftete Komprimierung

18 Wie viel Information ist nötig?
Anfangs- und Endpunkt definieren die Linie eindeutig Mittelpunkt und Radius definieren den Kreis eindeutig Die Eckpunkte definieren das Polygon eindeutig

19 Vektorgrafik Mit allgemeinen Kurven (z.B. Bezier Kurven) und noch mehr Parametern kann man jede beliebige Form berechen  kann zu extrem geringen Dateigrössen führen  Vektorgrafiken sind beliebig skalierbar 26 Kb

20 26 Kb

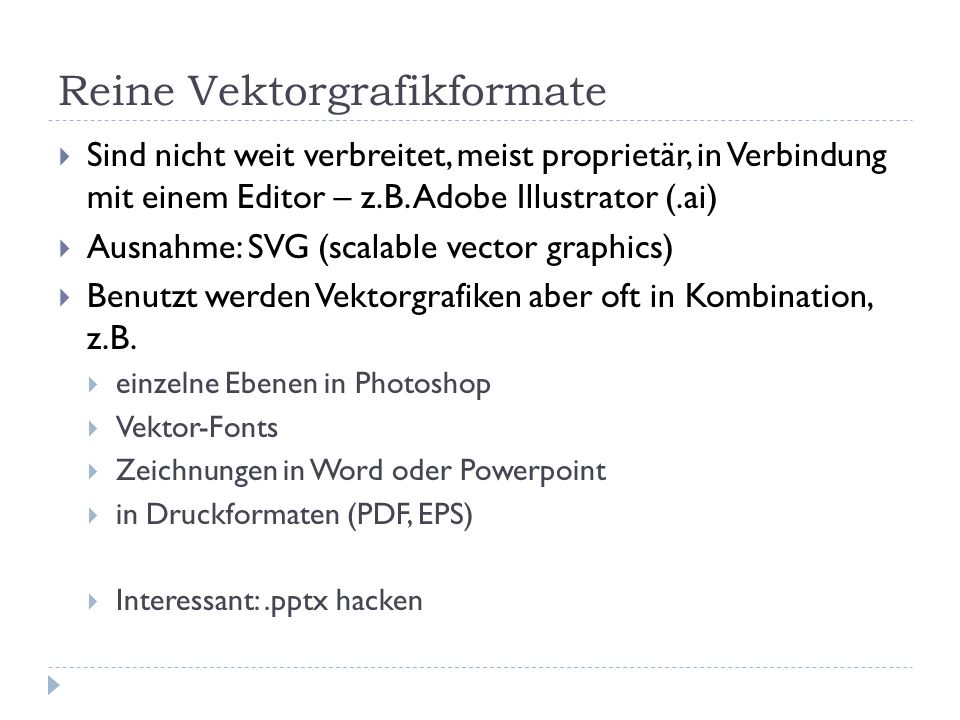

21 Reine Vektorgrafikformate
Sind nicht weit verbreitet, meist proprietär, in Verbindung mit einem Editor – z.B. Adobe Illustrator (.ai) Ausnahme: SVG (scalable vector graphics) Benutzt werden Vektorgrafiken aber oft in Kombination, z.B. einzelne Ebenen in Photoshop Vektor-Fonts Zeichnungen in Word oder Powerpoint in Druckformaten (PDF, EPS) Interessant: .pptx hacken

22 Flagge der Marshall Islands

23

24

25

26 Konzepte Beispiele Vektor- vs. Raster Farbtiefe Farbraum
indizierte Farben Farbraum RGB(A), CMYK, LAB Pixel zusammenfassen Farbverlauf Lauflänge .svg .bmp .jpg .gif .png, .tiff, RAW, .psd, eps

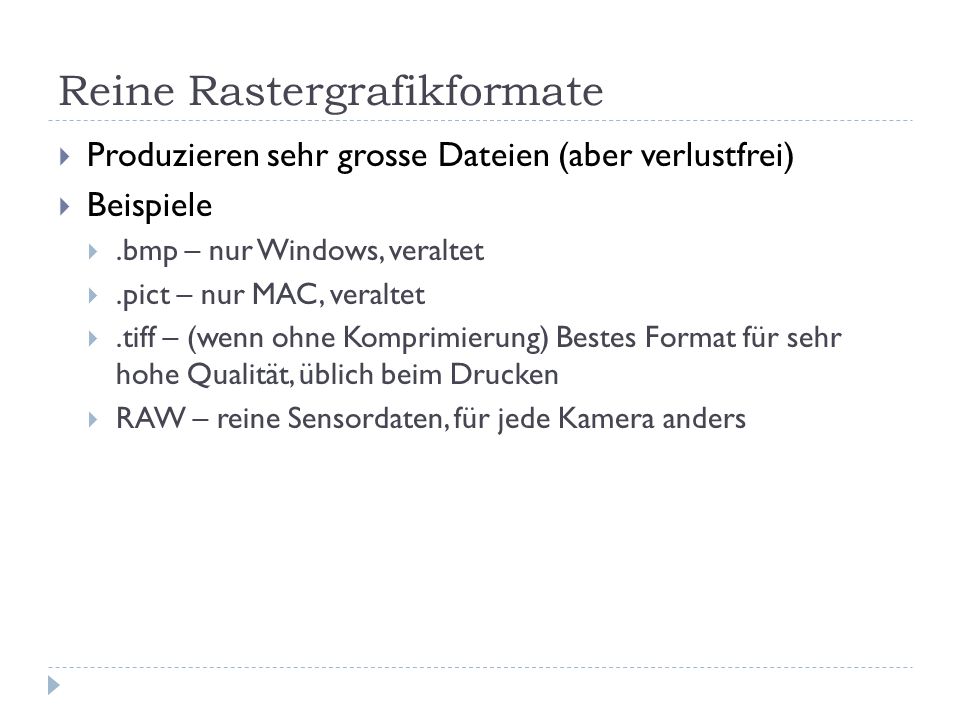

27 Reine Rastergrafikformate
Produzieren sehr grosse Dateien (aber verlustfrei) Beispiele .bmp – nur Windows, veraltet .pict – nur MAC, veraltet .tiff – (wenn ohne Komprimierung) Bestes Format für sehr hohe Qualität, üblich beim Drucken RAW – reine Sensordaten, für jede Kamera anders

28 RAW ist abhängig von Kamerasensor bzw. –Hersteller
DNG ist Adobes Versuch für ein herstellerübergreifendes Standard- RAW-Format RAW-Dateien haben eine höhere Farbtiefe (10 – 16 Bit) RAW-Dateien richten sich nach dem geomet- rischen Layout des Sensors, meist Bayer-Matrix Arbeitsschritte wie Demosaicing, Rauschunterdrückung, Weissabgleich, oder Tonwertkorrekturen können mit RAW- Daten in der Nachbearbeitung festgelegt werden Verschieden Algorithmen führen zu leicht unterschiedlichen Ergebnissen Bei starken Manipulationen verhilft die Farbtiefe zu besseren Ergebnissen

29 Die üblichsten Grafikformate (.jpg & .gif)
Komprimieren die Information reiner Rastergrafiken Nehmen ggf. Informationsverlust in Kauf (meist variabel) Ansätze zum (verlustbehafteten) Komprimieren: mehrere Pixel zusammenfassen Speicherplatz sparen bei der Repräsentation von Farben Dabei geht es immer darum, möglichst die Informationen zu verlieren, die (optisch) keinen grossen Unterschied machen

30 JPG & GIF Pixel zusammenfassen Farben repräsentieren Besonderheiten
Anwendungsgebiet

31 JPG in Bildern

32 GIF in Bildern

33 Probleme & Spezialitäten

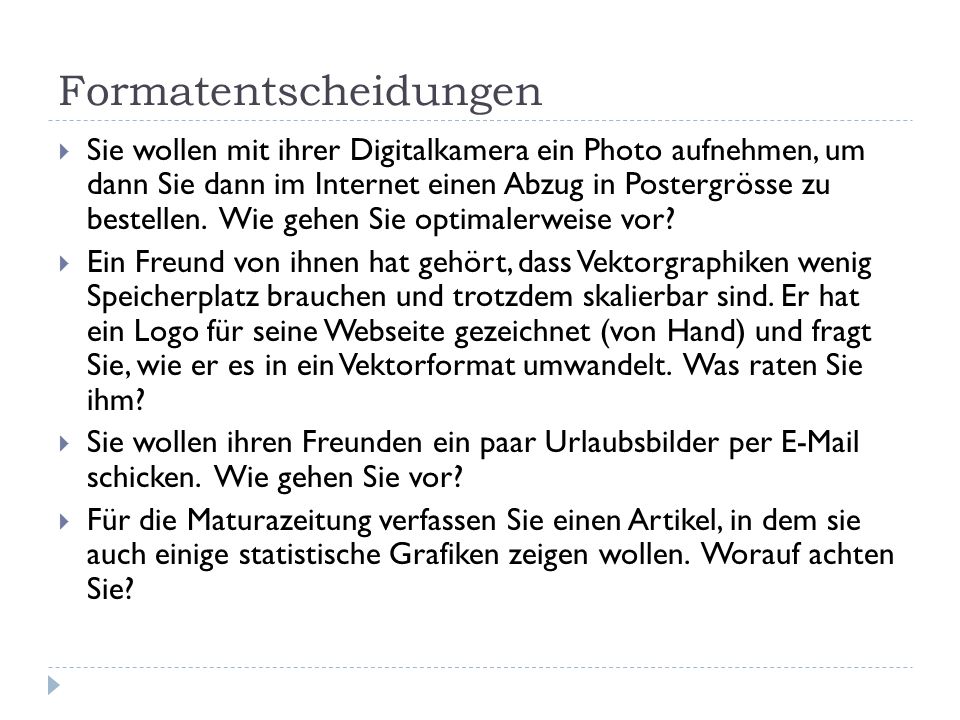

34 Formatentscheidungen
Sie wollen mit ihrer Digitalkamera ein Photo aufnehmen, um dann Sie dann im Internet einen Abzug in Postergrösse zu bestellen. Wie gehen Sie optimalerweise vor? Ein Freund von ihnen hat gehört, dass Vektorgraphiken wenig Speicherplatz brauchen und trotzdem skalierbar sind. Er hat ein Logo für seine Webseite gezeichnet (von Hand) und fragt Sie, wie er es in ein Vektorformat umwandelt. Was raten Sie ihm? Sie wollen ihren Freunden ein paar Urlaubsbilder per schicken. Wie gehen Sie vor? Für die Maturazeitung verfassen Sie einen Artikel, in dem sie auch einige statistische Grafiken zeigen wollen. Worauf achten Sie?

35 Zusammenfassung Ein Bild besteht aus Pixeln (Rastergrafik)
Auflösung, Farbraum, Farbtiefe, Transparenz? (ggf.) verlustbehaftete Komprimierung: Farben indizieren (.gif) Farbtiefe (in LAB-Farbraum) reduzieren (.jpg) Blöcke gleicher Pixel zusammenfassen (.gif) Farbverläufe zusammenfassen (.jpg) Ein Bild besteht aus geometrischen Objekten, bzw. Kurven (Vektorgrafik) Wie beschreibt man die Formen, welche Parameter gibt es?

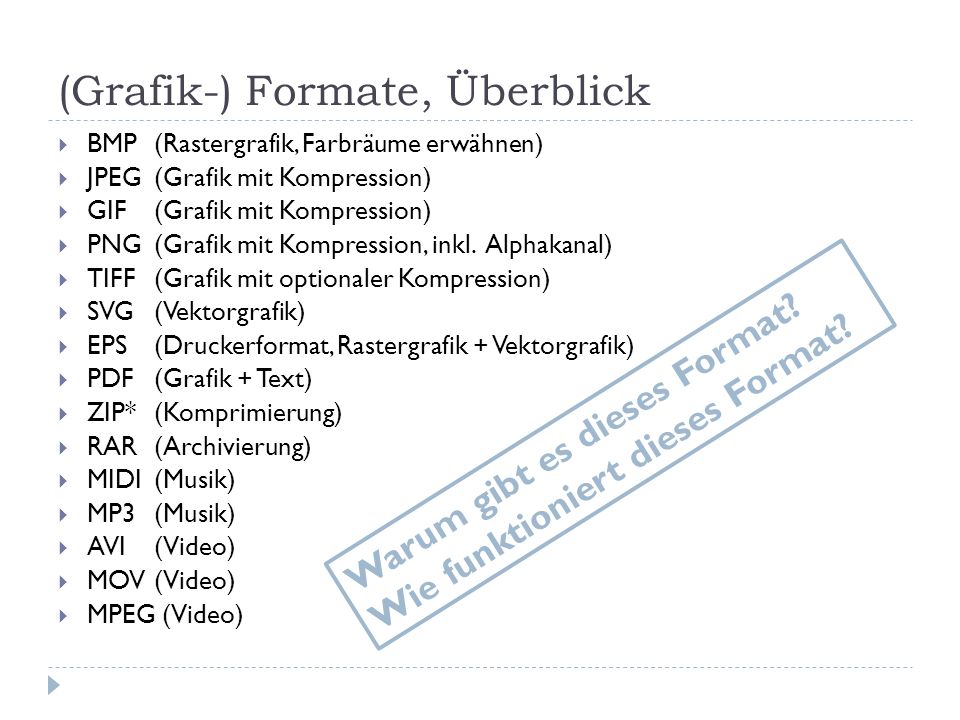

36 (Grafik-) Formate, Überblick
BMP (Rastergrafik, Farbräume erwähnen) JPEG (Grafik mit Kompression) GIF (Grafik mit Kompression) PNG (Grafik mit Kompression, inkl. Alphakanal) TIFF (Grafik mit optionaler Kompression) SVG (Vektorgrafik) EPS (Druckerformat, Rastergrafik + Vektorgrafik) PDF (Grafik + Text) ZIP* (Komprimierung) RAR (Archivierung) MIDI (Musik) MP3 (Musik) AVI (Video) MOV (Video) MPEG (Video) Warum gibt es dieses Format? Wie funktioniert dieses Format?

37 Digitales Koffer packen
bzw. verlustfreie Komprimierung

38 Aufgabenstellung: Sie wollen ihrem Freund eine Text-Botschaft übermitteln, können dazu aber nur Zahlen verwenden (entscheiden Sie selbst ob sie Dezimal- oder Binärzahlen benutzen). Überlegen Sie sich eine Methode, wie die gegebene Botschaft möglichst genau und möglichst kompakt in Zahlen übersetzt werden kann. Dann erstellen Sie zwei Textdokumente: Ein Dokument soll nur die Zahlenfolge enthalten Im anderen Dokument formulieren Sie eine Anleitung, mit deren Hilfe ihr Freund die ursprüngliche Botschaft aus der Zahlenfolge rekonstruieren kann

39 Auswertung Hat es geklappt? Was war schwierig?
Welche Informationen wurden übermittelt? (genau?) Wie viele Zahlen waren nötig? (kompakt?) Welche anderen Botschaften könnten so verschickt werden? Welche grundsätzliche Idee steckt hinter dieser Methode?

40 Arbeitsauftrag Ihr Ziel ist herauszufinden, wie die Huffman Codierung funktioniert und sie selbst anwenden zu können Benutzen Sie dazu das Applet HuffmanApplet.jar Experimentieren Sie mit dem Applet (nur Huffman Code) und versuchen Sie, die Fragen im Arbeitsblatt AB Huffman Komprimierung.doc zu beantworten

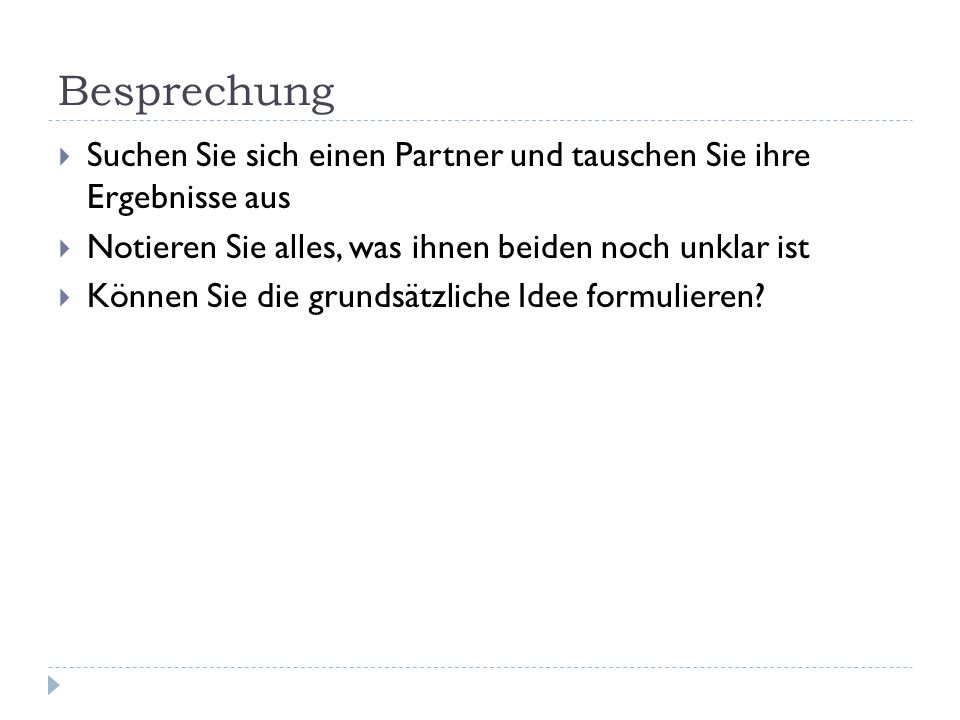

41 Besprechung Suchen Sie sich einen Partner und tauschen Sie ihre Ergebnisse aus Notieren Sie alles, was ihnen beiden noch unklar ist Können Sie die grundsätzliche Idee formulieren?

42 Konzepte Beispiele Block-Codierung Frequenz-Codierung
Präfixfreier Code Telefonnummern Morse-Code Huffman Codierung Arithmetische Codierung

43 Frequenzcodierung

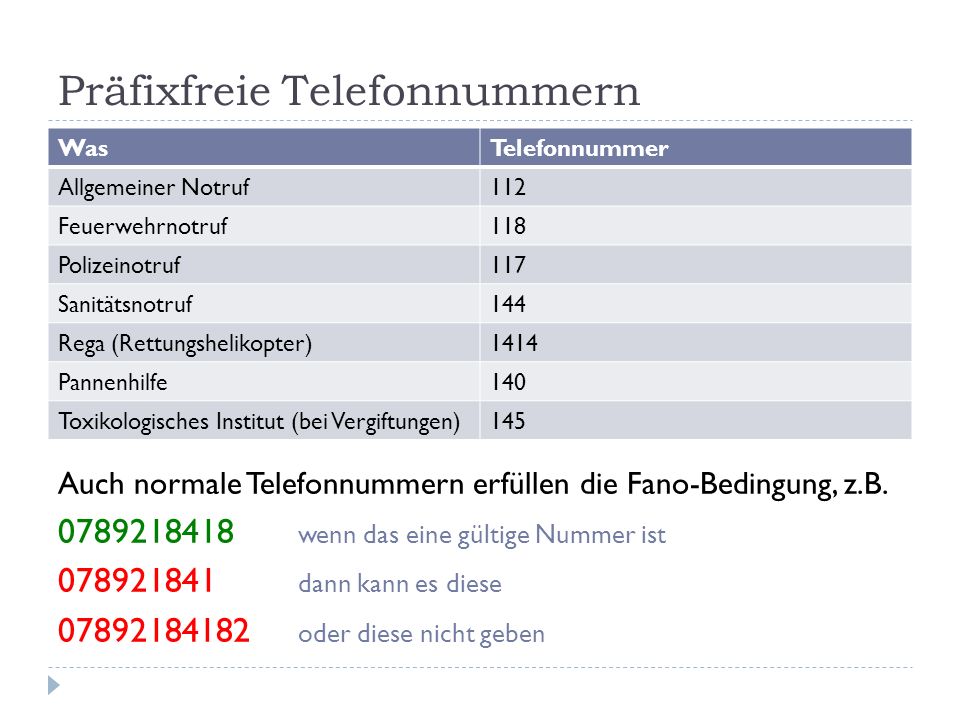

44 Präfixfreie Telefonnummern
Was Telefonnummer Allgemeiner Notruf 112 Feuerwehrnotruf 118 Polizeinotruf 117 Sanitätsnotruf 144 Rega (Rettungshelikopter) 1414 Pannenhilfe 140 Toxikologisches Institut (bei Vergiftungen) 145 Auch normale Telefonnummern erfüllen die Fano-Bedingung, z.B. wenn das eine gültige Nummer ist dann kann es diese oder diese nicht geben

45 Information Genau & Kompakt
Koffer packen (Komprimieren von Information) Information Genau & Kompakt Codieren Komprimieren Koffer (~ Format) so wählen, dass alles eingepackt werden kann, was man im Urlaub vielleicht brauchen könnte Ziel: Der Koffer soll für alle Urlaube geeignet sein! Effizient packen, so dass möglichst wenig Luft im Koffer bleibt  kann davon abhängen, was genau eingepackt wurde! Ziel: Der Koffer für diesen Urlaub soll möglichst klein werden!

46 Effizientes Packen von Buchstaben
Codieren von Buchstaben als binäre Codewörter ASCII Code Komprimieren der Bitsequenz z.B. Huffman Codierung kürzere Sequenz + neue Codewörter Speichern oder Übermitteln Dekomprimieren Decodieren -> Darstellen

47 Komprimierung von Buchstaben
originale Nachricht (z.B. ASCII) codierte Nachricht + Liste (z.B. Huffman) Komprimieren, z.B. mit Huffman Codierung Dekomprimieren, z.B. mit Huffman Decodierung Welche Informationen braucht es hier? speichern /verschicken

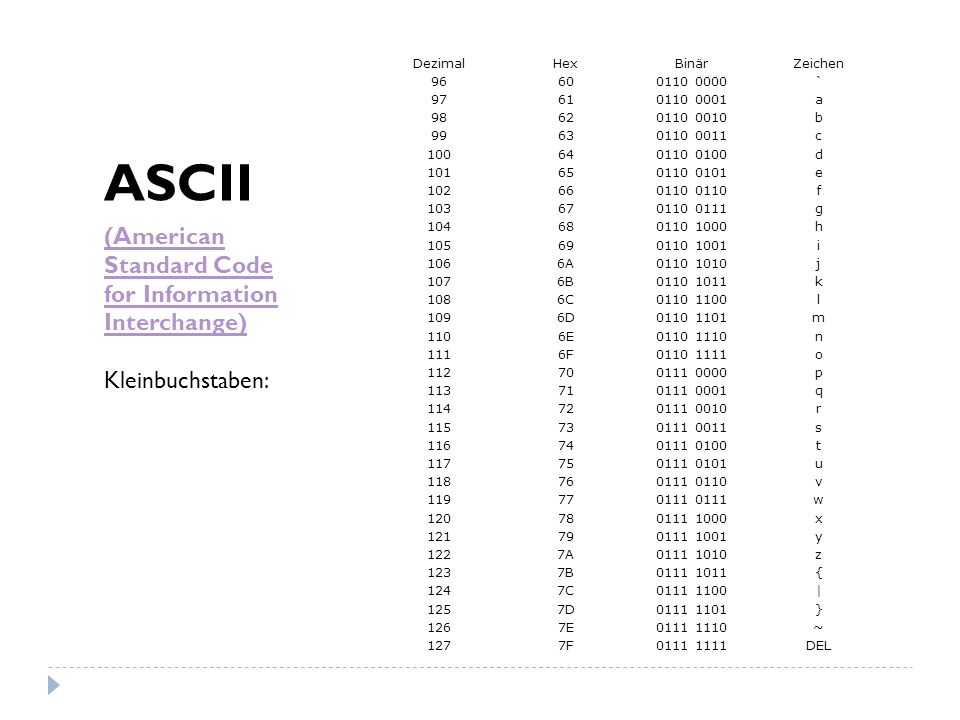

48 ASCII (American Standard Code for Information Interchange)
Dezimal Hex Binär Zeichen 96 60 ` 97 61 a 98 62 b 99 63 c 100 64 d 101 65 e 102 66 f 103 67 g 104 68 h 105 69 i 106 6A j 107 6B k 108 6C l 109 6D m 110 6E n 111 6F o 112 70 p 113 71 q 114 72 r 115 73 s 116 74 t 117 75 u 118 76 v 119 77 w 120 78 x 121 79 y 122 7A z 123 7B { 124 7C | 125 7D } 126 7E ~ 127 7F DEL ASCII (American Standard Code for Information Interchange) Kleinbuchstaben:

49 Huffman Komprimierung

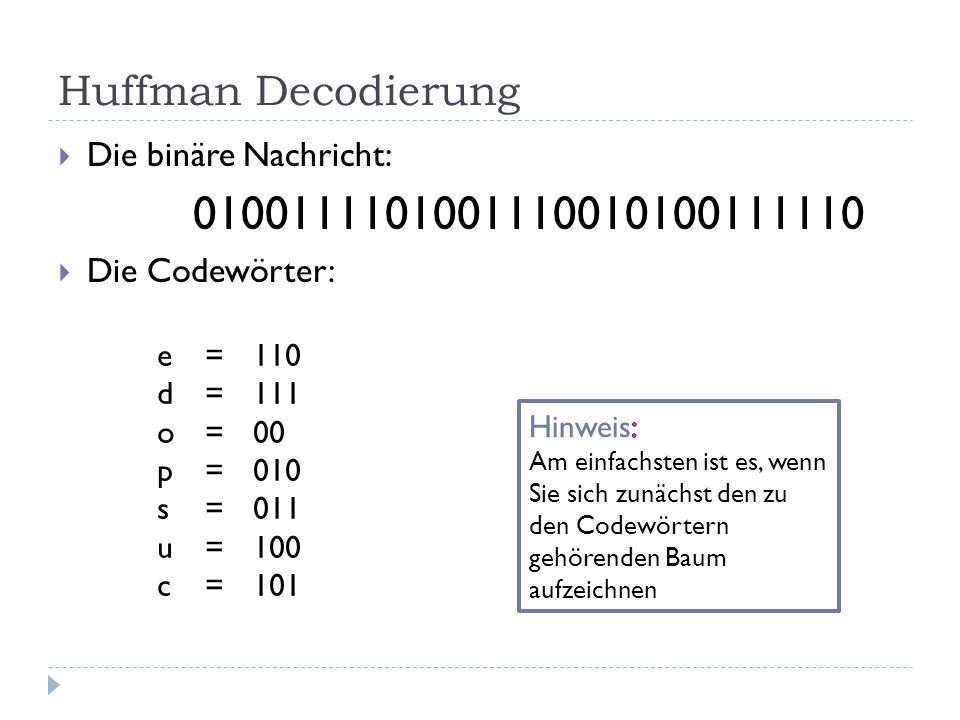

50 Huffman Decodierung Die binäre Nachricht: 0100111101001110010100111110
Die Codewörter: e = 110 d = 111 o = 00 p = 010 s = 011 u = 100 c = 101 Hinweis: Am einfachsten ist es, wenn Sie sich zunächst den zu den Codewörtern gehörenden Baum aufzeichnen

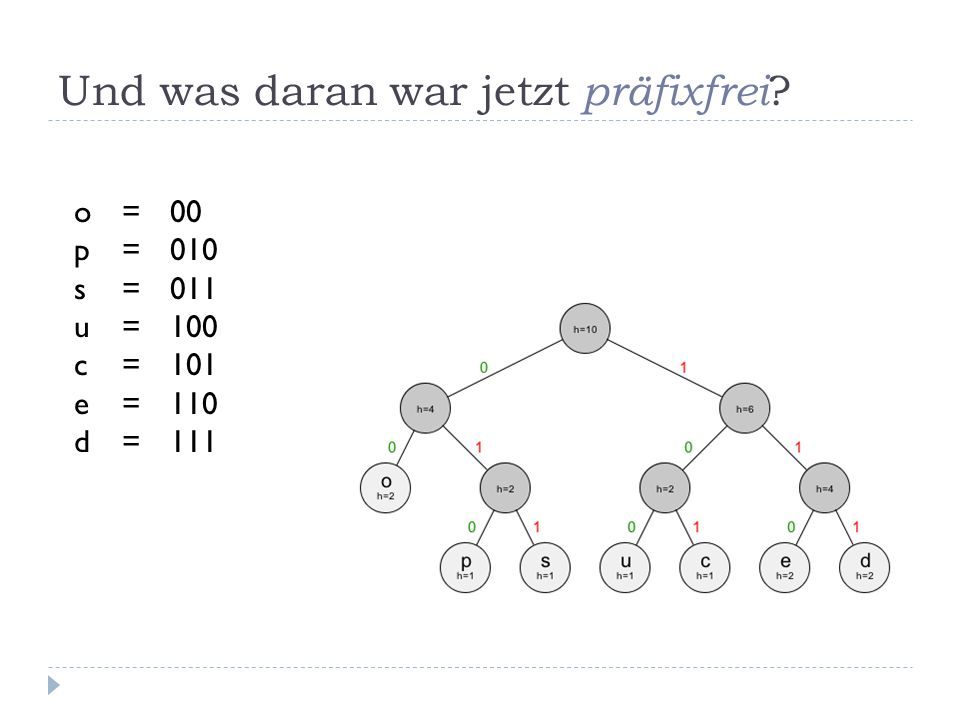

51 Und was daran war jetzt präfixfrei?
o = 00 p = 010 s = 011 u = 100 c = 101 e = 110 d = 111

52 Komprimierung allgemein
originale Nachricht (z.B. ASCII) codierte Nachricht + Liste (z.B. Huffman) Komprimieren, z.B. mit Huffman Codierung Dekomprimieren, z.B. mit Huffman Decodierung Welche Informationen braucht es hier? speichern /verschicken

53 Grundsätzliche Idee bei Huffman
Häufige Zeichen (Buchstaben) werden in kurze Codewörter übersetzt (Frequenzcodierung) Im Binärsystem funktioniert das nur, wenn der entstehende Code (die Codewörter) präfixfrei ist! Die Bäumchen-Taktik (eigentlich ein Algorithmus) produziert eine Codierung, die diese beiden Prinzipien optimal verbindet. (allerdings ist der resultierende Komprimierungsgrad nur annähernd optimal, noch effizienter ist die Arithmetische Codierung)

54 Pseudocode ... ist eine sprachliche Mischung aus natürlicher Sprache, mathematischer Notation und einer höheren Programmier- sprache arrayMax(A, n) // Input: Ein Array A, der n Integer Werte enthält // Output: Das maximale Element in A currentMax = A[0] for i = 1 to n - 1 if currentMax < A[i] currentMax = A[i] end return currentMax

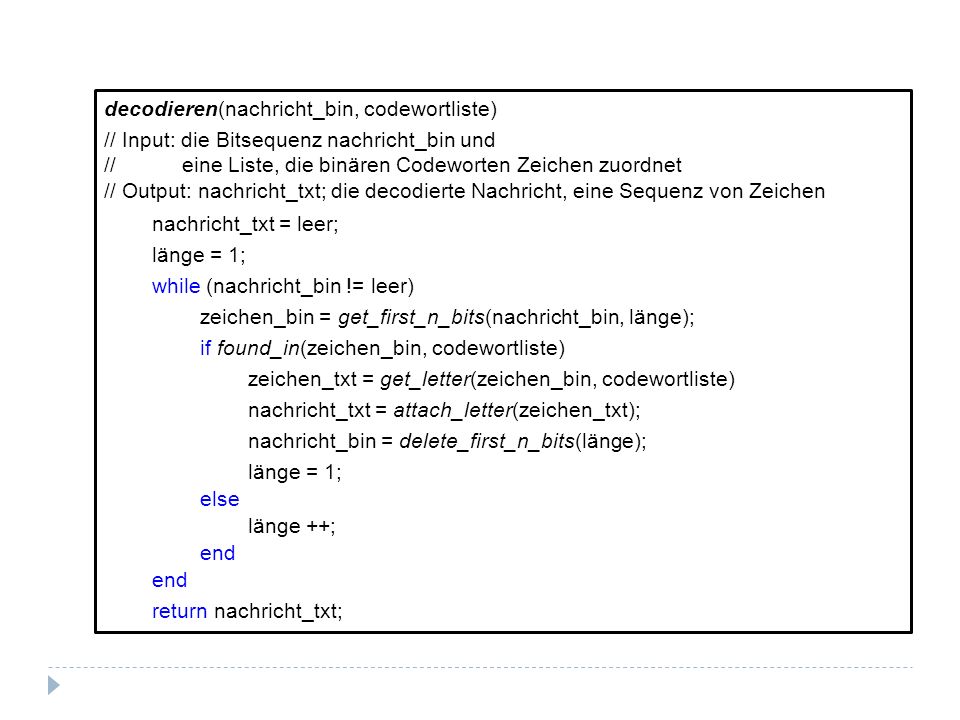

55 decodieren(nachricht_bin, codewortliste)
// Input: die Bitsequenz nachricht_bin und // eine Liste, die binären Codeworten Zeichen zuordnet // Output: nachricht_txt; die decodierte Nachricht, eine Sequenz von Zeichen nachricht_txt = leer; länge = 1; while (nachricht_bin != leer) zeichen_bin = get_first_n_bits(nachricht_bin, länge); if found_in(zeichen_bin, codewortliste) zeichen_txt = get_letter(zeichen_bin, codewortliste) nachricht_txt = attach_letter(zeichen_txt); nachricht_bin = delete_first_n_bits(länge); else länge ++; end return nachricht_txt;

56 Pseudocode für Huffman Codierung
codieren(nachricht_ascii) // Input: die Bitsequenz nachricht_ascii, bestend aus einer Sequenz von ASCII Zeichen (jeweils ein Byte) // Output: nachricht_bin; die codierte Nachricht, eine Bitsequenz // codewortliste; eine Liste, die binären Codeworten ASCII Zeichen zuordnet

57 Huffman Komprimierung
ASCII Nachricht in 8-er Blöcke aufteilen, zählen wie oft jeder Block vorkommt Blöcke nach Häufigkeit ordnen Mit Huffman Baum präfixfreie Codewortliste erstellen ASCII Nachricht nach Huffman übersetzen, siehe Liste Bitsequenz & Liste in File speichern, evtl. verschicken Auch transportiert werden muss die Information, dass dieses File Huffman-codiert ist

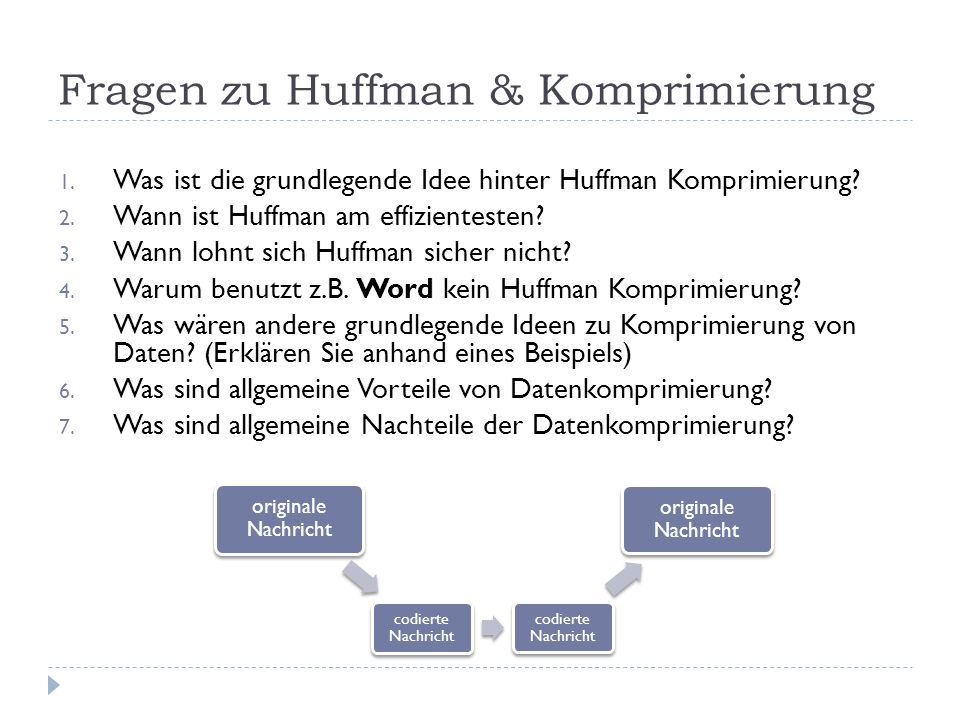

58 Fragen zu Huffman & Komprimierung
Was ist die grundlegende Idee hinter Huffman Komprimierung? Wann ist Huffman am effizientesten? Wann lohnt sich Huffman sicher nicht? Warum benutzt z.B. Word kein Huffman Komprimierung? Was wären andere grundlegende Ideen zu Komprimierung von Daten? (Erklären Sie anhand eines Beispiels) Was sind allgemeine Vorteile von Datenkomprimierung? Was sind allgemeine Nachteile der Datenkomprimierung? originale Nachricht codierte Nachricht

59 Enthropie

60 Konzepte Beispiele Huffman in .zip Entropieschätzung
(Informations) Entropie Entropieschätzung Huffman in .zip

61 Was ist eigentlich Information?
Was ist das kleinstmögliche Bisschen an Information? Sein oder nicht Sein, das ist hier die Frage.

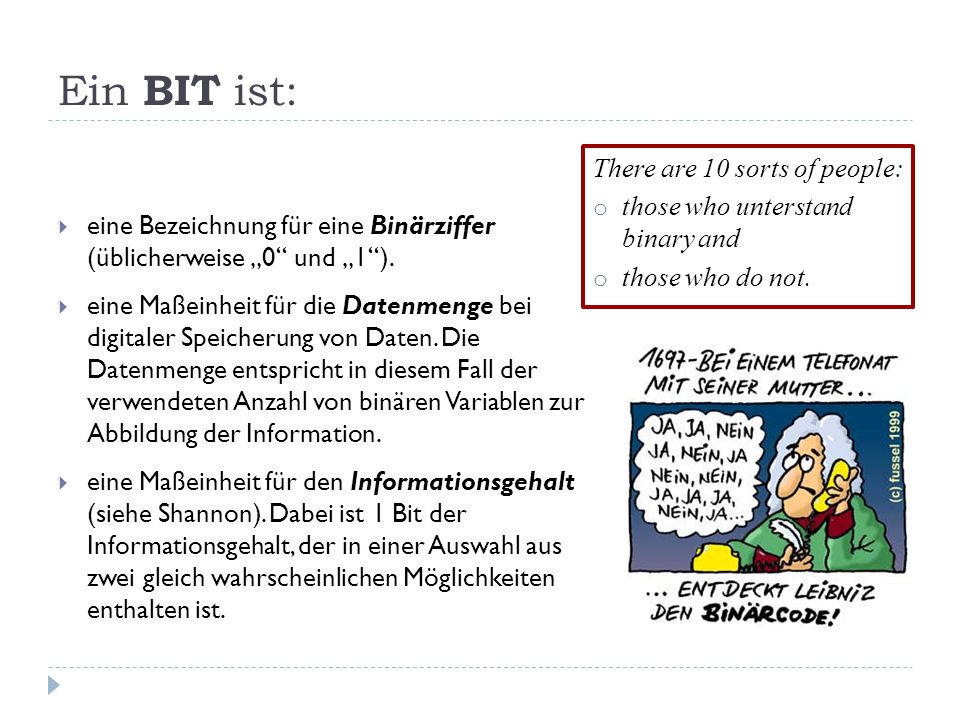

62 Ein BIT ist: There are 10 sorts of people:
those who unterstand binary and those who do not. eine Bezeichnung für eine Binärziffer (üblicherweise „0“ und „1“). eine Maßeinheit für die Datenmenge bei digitaler Speicherung von Daten. Die Datenmenge entspricht in diesem Fall der verwendeten Anzahl von binären Variablen zur Abbildung der Information. eine Maßeinheit für den Informationsgehalt (siehe Shannon). Dabei ist 1 Bit der Informationsgehalt, der in einer Auswahl aus zwei gleich wahrscheinlichen Möglichkeiten enthalten ist.

63 Ordnen Sie diese Bitsequenzen nach Informationsgehalt (aufsteigend)

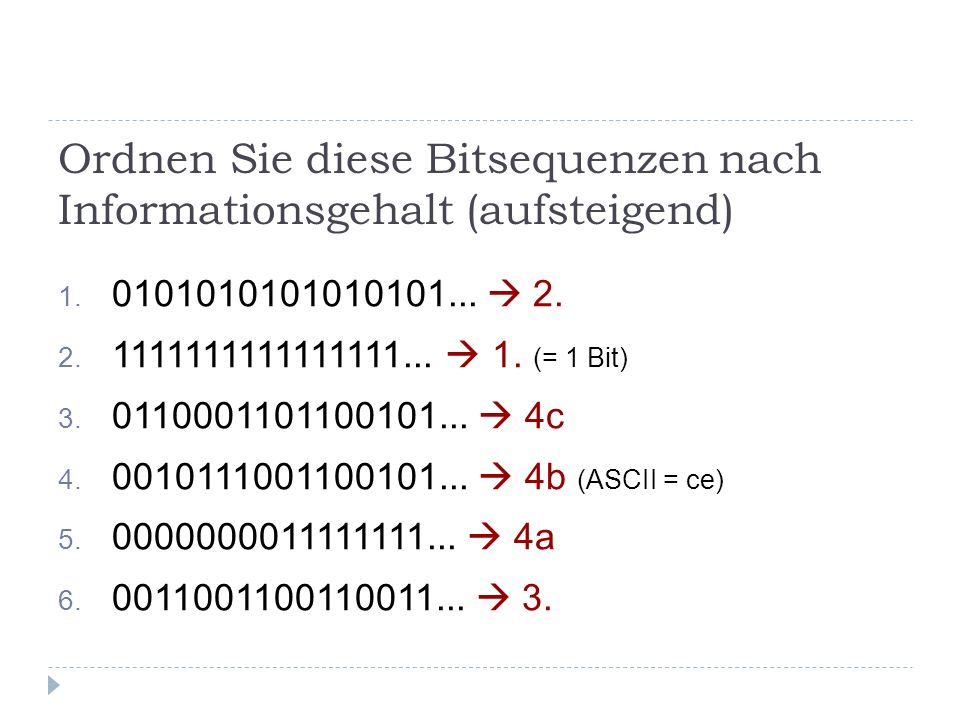

64 Ordnen Sie diese Bitsequenzen nach Informationsgehalt (aufsteigend)
 2.  1. (= 1 Bit)  4c  4b (ASCII = ce)  4a  3.

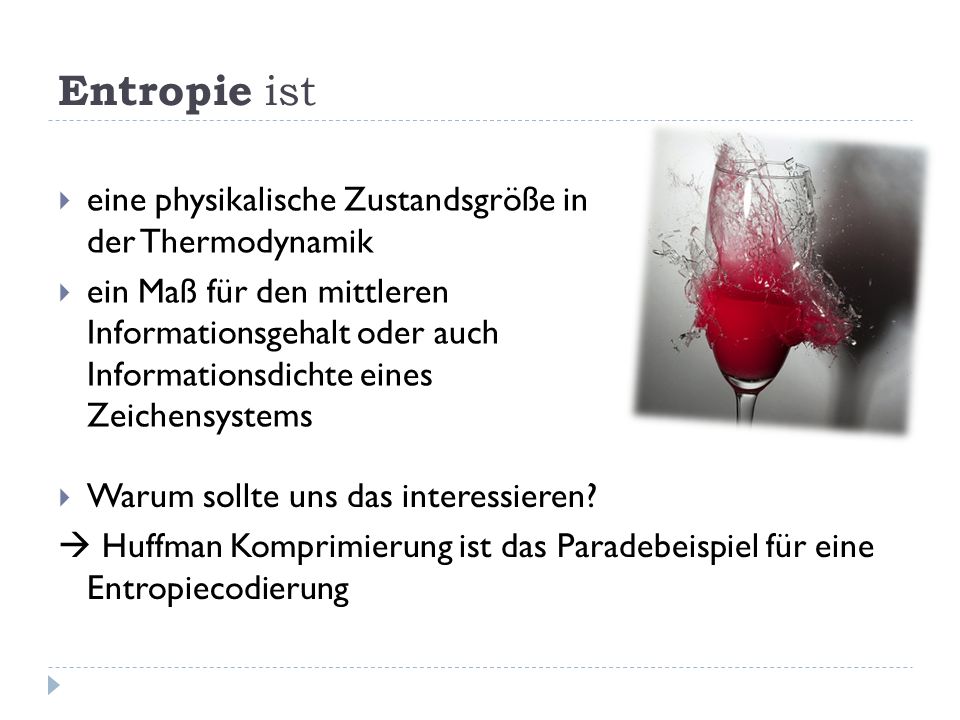

65 Entropie ist eine physikalische Zustandsgröße in der Thermodynamik
ein Maß für den mittleren Informationsgehalt oder auch Informationsdichte eines Zeichensystems Warum sollte uns das interessieren?  Huffman Komprimierung ist das Paradebeispiel für eine Entropiecodierung

66 Entropie & Wahrscheinlichkeit
Der Normalzustand (= maximale Entropie) ist die Gleichverteilung Abweichungen von der Gleichverteilung bedeuten: es gibt eine gewisse Ordnung, Struktur man kann es kompakter beschreiben was trägt mehr Information? was ist wahrscheinlicher?

67 Berechnen der Informationsdichte
H = Entropie Z = endliches Alphabet von Zeichen z = ein einzelnes Zeichen p = Auftretenswahrscheinlichkeit (=Häufigkeit z/Gesamthäufigkeit) Für das deutsche Alphabet: Eine perfekte Komprimierung würde genau diesen Entropiewert erreichen

68 Wozu brauchen wir das? ASCII Nachricht in 8-er Blöcke aufteilen, zählen wie oft jeder Block vorkommt Blöcke nach Häufigkeit ordnen Mit Huffman Baum präfixfreie Codewortliste erstellen ASCII Nachricht nach Huffman übersetzen, siehe Liste Bitsequenz & Liste in File speichern, evtl. verschicken Auch transportiert werden muss die Information, dass dieses File Huffman-codiert ist Was, wenn wir nicht wissen ob es ASCII Zeichen sind? (z.B. beim zippen)

69 Normierung für unterschiedliche Block-, bzw. Zeichenlängen
Wozu brauchen wir das? Entropie wird pro Zeichen berechnet - aber was ist ein Zeichen? 8er: 4er: noch allgemeiner: konditionelle Entropie Normierung für unterschiedliche Block-, bzw. Zeichenlängen

70 Huffman generalisiert
Binäre Nachricht durch Entropietests/Schätzung darauf analysieren, welche Bits ein Zeichen bilden sollten, so dass sich die niedrigste Entropie ergibt Binäre Nachricht in Zeichen aufteilen, zählen wie oft jedes Zeichen vorkommt Blöcke nach Häufigkeit ordnen Mit Huffman Baum präfixfreie Codewortliste erstellen Binäre Nachricht nach Huffman übersetzen, s. Liste Bitsequenz & Liste in File speichern, evtl. verschicken Auch transportiert werden muss die Information, dass dieses File Huffman-codiert ist

71 Entropiecodierung bedeutet
mit einer Entropieschätzung herausfinden, welche Abschnitte der originalen Bitsequenz man als Zeichen ansehen sollte diese Zeichen dann so in präfixfreie Codewörter übersetzen, dass den häufigsten Zeichen die kürzesten Codewörter zugeordnet werden  ACHTUNG: trade-off der Listengrösse berücksichtigen!

72 Entropiecodierung ist
eine allgemeine Methode um zu bestimmen, wie viel Luft im Koffer ist, und den Koffer dann so umzupacken, dass möglicht wenig Luft verbleibt wie Legomodell verpacken. Zuerst muss man herausfinden, in wie kleine Teile man es zerlegen soll, und dann braucht man eine Methode, um diese Teile effizient ineinander zu stapeln

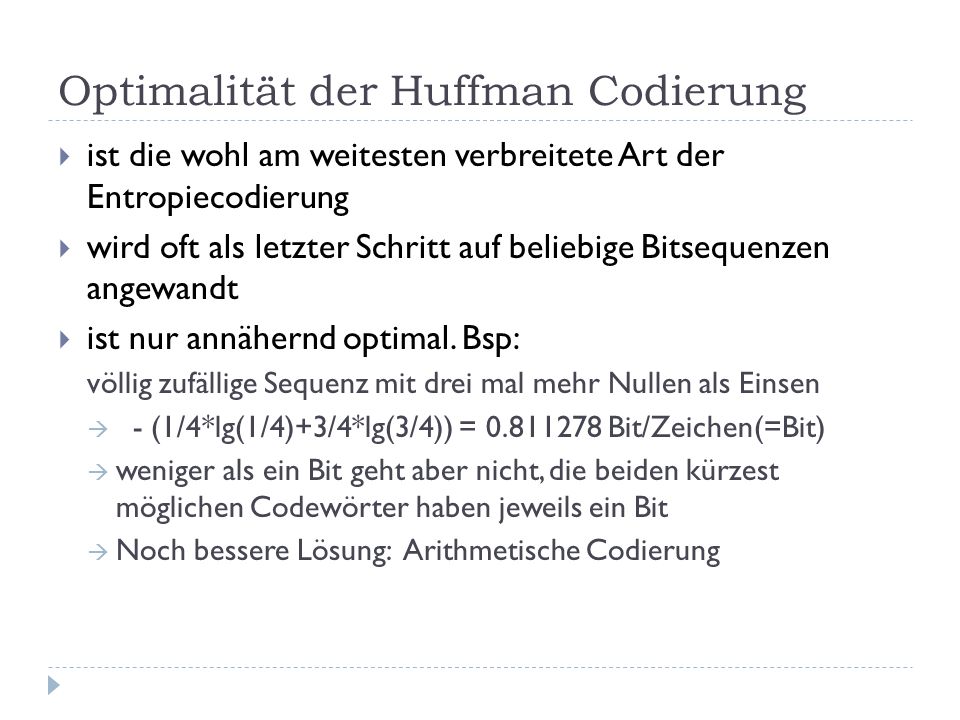

73 Optimalität der Huffman Codierung
ist die wohl am weitesten verbreitete Art der Entropiecodierung wird oft als letzter Schritt auf beliebige Bitsequenzen angewandt ist nur annähernd optimal. Bsp: völlig zufällige Sequenz mit drei mal mehr Nullen als Einsen - (1/4*lg(1/4)+3/4*lg(3/4)) = Bit/Zeichen(=Bit) weniger als ein Bit geht aber nicht, die beiden kürzest möglichen Codewörter haben jeweils ein Bit Noch bessere Lösung: Arithmetische Codierung

74 Arithmetische Codierung
Die gesamte Nachricht in einer einzigen Zahl ... ... ausserdem braucht es die Zeichen und ihre Frequenz ... ... und einen schnellen Computer Die gesamte Nachricht in einer einzigen Zahl ... ... ausserdem braucht es die Zeichen und ihre Frequenz ... ... und einen schnellen Computer A = 0.6 B = 0.2 C = 0.1 D = 0.1 Zahl = 0.536  Nachricht = ACD Applet: lossless.jar

75 Lernziele - erreicht?? Sie verstehen, was Hamlet mit dem zersplitternden Weinglas zu tun hat, und wie beide mit der Huffman Kodierung zusammenhängen Sie kennen die allgemeine Form der Huffman Kodierung Zusatz: Sie können erklären a) warum die Block-Entropie einer Bitsequenz am kleinsten ist, wenn man die gesamte Sequenz als einen einzigen Block (= ein Zeichen) ansieht b) warum es trotzdem keinen Sinn macht, die ganze Sequenz als eine einziges Zeichen zu kodieren

76 Hausaufgaben Prüfziffern (jede(r) eine andere)
Möglichkeiten s. Wiki Eine übersichtliche Seite zusammenstellen mit Kurzbeschreibung: Berechnung dieser Prüfziffer Beispiel Versuch einer allgemeinen Definition von Prüfziffer

77 Fehlerkorrigierende Codes

78 Ein bisschen Magie!

79 Wie funktioniert der Trick?
Eine Hinweis:

80 Wie funktioniert der Trick?
Eine zufällige binäre Matrix wird um eine Spalte und eine Zeile ergänzt Dort wird jeweils das Paritätsbit eingetragen  alle Zeilen und Spalten sind gerade Das geflippte Bit ist am Kreuzungspunkt der einzigen ungeraden Zeile & Spalte Technisch ausgedrückt (für 5x5): Ein (25,16)-fehlerkorrigierender Code mit HD = 4 1 1 1 1 1 1 1 1

81 Wie funktioniert der Trick?
Eine zufällige binäre Matrix wird um eine Spalte und eine Zeile ergänzt Dort wird jeweils das Paritätsbit eingetragen  alle Zeilen und Spalten sind gerade Das geflippte Bit ist am Kreuzungspunkt der einzigen ungeraden Zeile & Spalte Technisch ausgedrückt (für 5x5): Ein (25,16)-fehlerkorrigierender Code mit HD = 4 1 1 1 1 1 1 1 1 1

82 Exkurs: Zusammenhang mit Prüfziffern?
Prüfziffern dienen der Fehlererkennung (wie Paritätsbits)

83 Wie funktionieren Prüfziffern? (allgemein)
Sender: Empfänger berechnen 3 anhängen berechnen 3 vergleichen ungleiche Prüfziffern  es ist ein Fehler passiert

84 Prüfziffern Eigenschaften der Prüfzifferberechnung:
Redundanz: 1 Dezimalstelle 10% der Zeichen haben dieselbe Prüfziffer aber: die Versagensquote ist niedriger, weil die häufigsten Fehler erkannt werden (z.B. Zahlendreher) Eigenschaften der Prüfzifferberechnung: Menge der redundanten Informationen? Wie viele Fehler werden erkannt? Welche Fehler werden erkannt?

85 Konzepte Beispiele Binärmagie Hamming-Code CIRC Fehlerkorrektur
Fehlererkennung Prüfsumme Paritätsbit Fehlerkorrektur Hamming-Distanz Binärmagie Hamming-Code CIRC

86 Paritätsbits sind minimale Prüfziffern
Redundanz: 1 Bit 50% der Zeichen haben dasselbe Prüfbit aber: der einfachste Fehler (ein geflipptes Bit) wird erkannt Mit mehreren, geschickt kombinierten Paritätsbit können Fehler nicht nur erkannt, sondern auch korrigiert werden: (9,4)Code – 5 Bit redundant (geht das effizienter?) 1 1 1 kann ein geflipptes Bit korrigieren kann zwei geflippte Bit erkennen (sicher? wie beweisen?) 1 1

87 (7,4)Hamming-Code: codieren
1 2 3 1 4 ? 5 ? 6 ? 7 1 ? 5 ? 6 Daten P-Bits 1 4 2 3 3 redundante Bits 1 Bit Korrektur 2 Bit Erkennung (?!) ? 7

88 (7,4)Hamming-Code: codieren
1 2 3 1 4 5 6 1 7 1 5 6 Daten P-Bits 1 4 2 3 3 redundante Bits 1 Bit Korrektur 2 Bit Erkennung (?!) 1 7

89 (7,4)Hamming-Code: decodieren
1 1 2 3 1 4 1 5 1 6 1 7 1 1 5 1 6 Daten P-Bits 1 4 1 2 3 3 redundante Bits 1 Bit Korrektur 2 Bit Erkennung (?!) 1 7

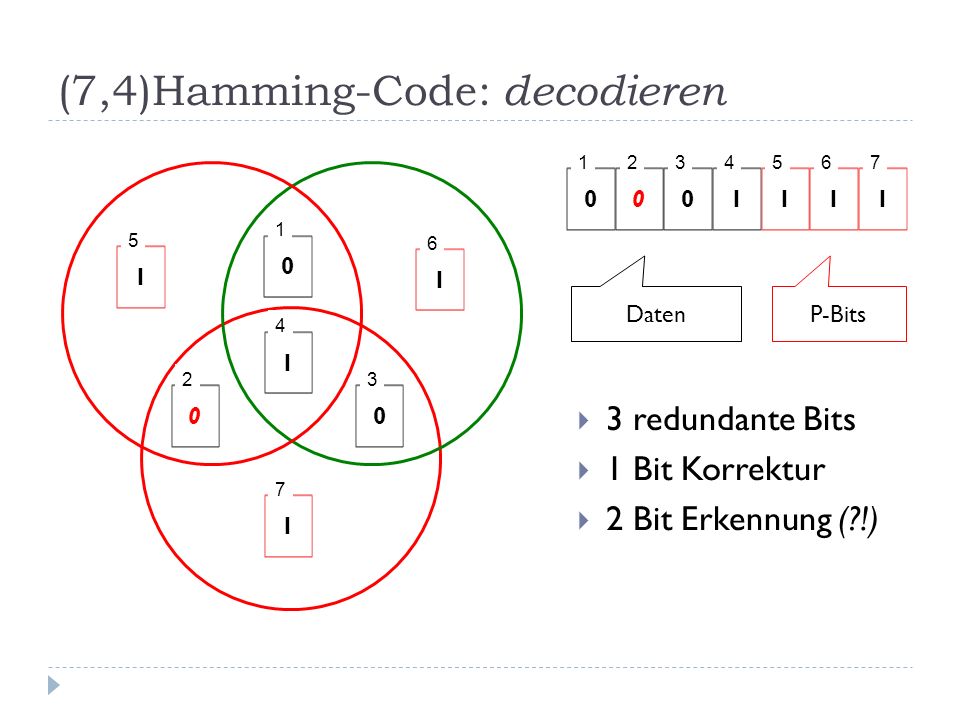

90 (7,4)Hamming-Code: decodieren
1 2 3 1 4 1 5 1 6 1 7 1 1 5 1 6 Daten P-Bits 1 4 2 3 3 redundante Bits 1 Bit Korrektur 2 Bit Erkennung (?!) 1 7

91 Üben codieren decodieren 1 1 1 2 3 4 5 6 7 1 2 3 4 5 6 7 2 3 4 5 6 7 1
1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7

92 Hamming-Distanz (HD) Definition Hamming-Distanz:
1 2 3 4 5 6 7 1 1 2 3 1 4 1 5 6 7 HD = 1 HD = 3 1 2 3 4 5 6 7 1 1 2 1 3 1 4 1 5 1 6 1 7 Definition Hamming-Distanz: n Stellen Unterschied zwischen zwei Zeichen (hier Bit) Hamming-Distanz als Eigenschaft eines Codes: Minimale HD zwischen zwei (gültigen) Codewörtern

93 Der (7,4)Hamming Code Korrektur: ? Bitflips Erkennung: ? Bitflips
... verteilt die 16 (24 Bit) ursprüng- lichen Codewörter so auf die 7 Bit, dass eine HD = 3 garantiert ist 1 Bitflip kann korrigiert werden 2 Bitflips können erkannt werden Allgemein, in Anhängigkeit von der HD des Codes Korrektur: ? Bitflips Erkennung: ? Bitflips

94 Der (7,4)Hamming Code Korrektur: HD/2 - 1 Bitflips
... verteilt die 16 (24 Bit) ursprüng- lichen Codewörter so auf die 7 Bit, dass eine HD = 3 garantiert ist 1 Bitflip kann korrigiert werden 2 Bitflips können erkannt werden Allgemein, in Anhängigkeit von der HD des Codes Korrektur: HD/2 - 1 Bitflips Erkennung: HD - 1 Bitflips

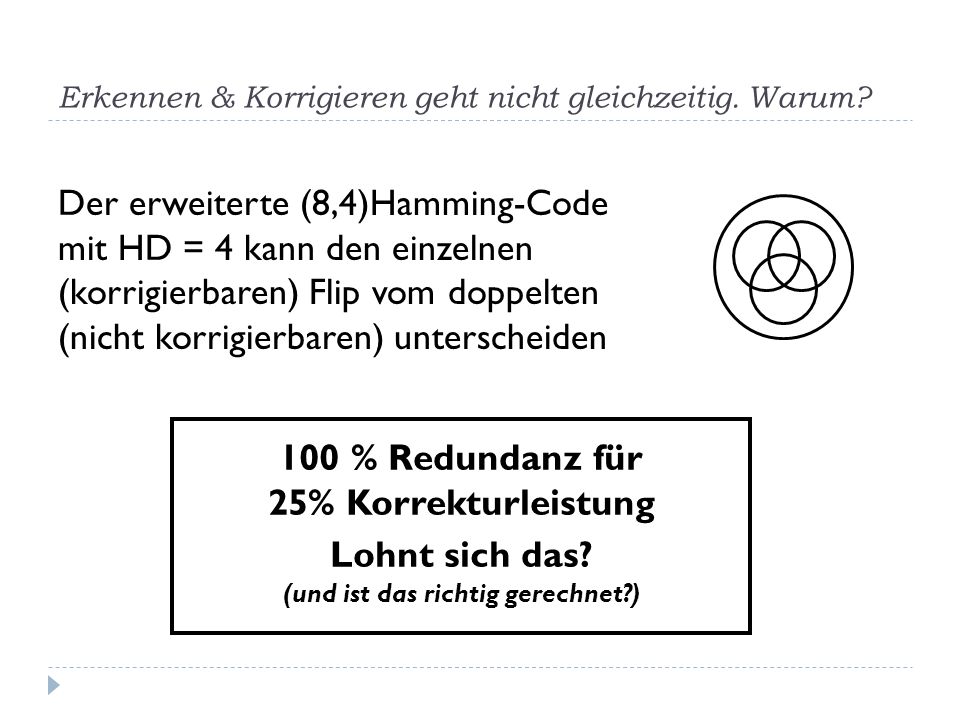

95 Erkennen & Korrigieren geht nicht gleichzeitig. Warum?
Der erweiterte (8,4)Hamming-Code mit HD = 4 kann den einzelnen (korrigierbaren) Flip vom doppelten (nicht korrigierbaren) unterscheiden 100 % Redundanz für 25% Korrekturleistung Lohnt sich das? (und ist das richtig gerechnet?)

96 Lohnt sich das? Resultat für 1% Flip-Wahrscheinlichkeit pro Bit:
P für ein Bit, geflippt zu werden Anzahl Bits Eines von 4 Bit ist geflippt P für genau einen Flip P für keinen Flip P für einen oder keinen Flip P für mehr als einen Flip P für einen oder mehr Flips Resultat für 1% Flip-Wahrscheinlichkeit pro Bit: In ~96% der 4-Bit Sequenzen gibt es sowieso keinen Fehler In ~3.9% gibt es einen Fehler  kann korrigiert werden In ~0.06% gibt es mehr als einen Fehler  keine Korrektur möglich

97 Lohnt sich das? Resultat für 0.01% Flip-Wahrscheinlichkeit pro Bit:
P für ein Bit, geflippt zu werden Anzahl Bits Eines von 4 Bit ist geflippt P für genau einen Flip P für keinen Flip P für einen oder keinen Flip P für mehr als einen Flip P für einen oder mehr Flips Resultat für 0.01% Flip-Wahrscheinlichkeit pro Bit: In ~99.96% der 4-Bit Sequenzen gibt es sowieso keinen Fehler In ~0.039% gibt es einen Fehler  kann korrigiert werden In ~ % gibt es mehr als einen Fehler  keine Korrektur

98 Wie viel Redundanz lohnt sich?
Besser: In welchen Fällen lohnt sich (viel) Redundanz? Parameterkombinationen bei Hamming-Codes (HD = 3) n k N = n + k Datenbits (Datenwort) Paritybits (Kontrollstellen) Gesamtlänge des Codewortes 1 2 3 4 7 11 15 26 5 31 57 6 63 120 127 247 8 255

99 Reale Anwendungen reine Hamming-Codes (inzwischen) selten
in manchen WLAN-Standards zur Korrektur von Speicheradressen Noch etwas komplizierter – obwohl basierend auf denselben Grundprinzipien – ist beispielsweise die Fehlerkorrektur auf CDs oder DVDs Cross-Interleaved Reed-Solomon Code (CIRC) (ab 3:10) Solomon%20Encoding%20and%20Decoding.pdf?sequence=1

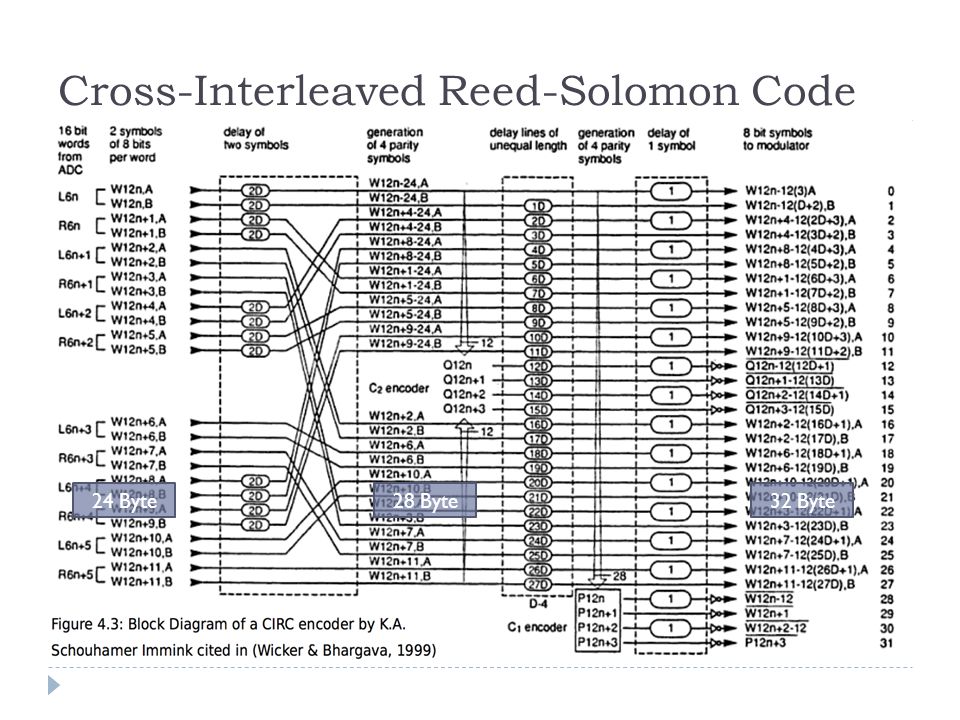

100 Cross-Interleaved Reed-Solomon Code
24 Byte 28 Byte 32 Byte

101 Performance of CIRC (256(+),192)
Both R-S coders (C1 and C2) have four parities, and their minimum distance is 5 If error location is not known, up to two symbols can be corrected. If the errors exceed the correction limit, they are concealed by interpolation. Since even-numbered sampled data and odd-numbered sampled data are interleaved as much as possible, CIRC can conceal long burst errors by simple linear interpolation. Max. completely correctable burst length is about 4000 data bits (2.5 mm track length). Max. interpolatable burst length in the worst case is about 12,3000 data bits (7.7 mm track length). Sample interpolation rate is one sample every 10 hours at BER 10-4 (Bit Error Rate) at and 1000 samples per minute at BER 10-3 Undetectable error samples (clicks) less than one every 750 hours at BER = and negligible BER =

102 Formate, Codes & Algorithmen
Definitionen und Zusammenhänge

103 Und wie passt das jetzt alles zusammen?
Format Information Codierung

104 Definition Code:

105 Definition von Code, lang
Im Allgemeinen ist ein Code eine Vereinbarung über einen Satz (eine Menge) von Symbolen (Bedeutungsträgern, oder Verweisen) zum Zweck des Informationsaustauschs. Information existiert nicht in „reiner“ Form; sie ist immer in irgendeiner Weise formuliert. Ein Code ist – allgemein ausgedrückt – eine Formulierung von Information. Das setzt folgende Elemente voraus: mindestens eine informationsformulierende Instanz (Aufzeichner/Sender) mindestens eine informationsempfangende Instanz (Lesender/Empfänger) – kann unter Umständen auch identisch mit (1) sein ein zu übermittelnder, abstrakter Inhalt, die Information eine Vereinbarung zum Zweck der Informationsformulierung und gegebenenfalls Informationsübermittlung. Diese enthält einen Satz von Bedeutungsträgern oder Symbolen, der beiden Instanzen (1) und (2) bekannt ist, und gegebenenfalls Regeln zur Verwendung der Symbole

106 Komprimierung allgemein
originale Nachricht (Bitsequenz) codierte Nachricht + Liste Komprimieren, z.B. mit Huffman Codierung Dekomprimieren, z.B. mit Huffman Decodierung speichern /verschicken

107 Codieren Nicht-digitale Information Nicht-digitale Information
Beispiel:„Fischers Fritz fischt frische...“ Entdigitalisieren?! Darstellen Digitalisieren Komprimieren Komprimierte digitale Information Entkomprimieren Digitale Information Digitale Information

108 Codieren allgemein Nicht-digitale Information
Entdigitalisieren?! Darstellen Digitalisieren Komprimieren Komprimierte digitale Information Entkomprimieren „Fischers Fritz fischt frische...“ Digitale Information Digitale Information

109 Codieren allgemein Nicht-digitale Information
Entdigitalisieren?! Darstellen Digitalisieren Verschlüsseln Verschlüsselte digitale Information Entschlüsseln Digitale Information Digitale Information

110 Codieren allgemein Format Format Format Nicht-digitale Information
Entdigitalisieren?! Darstellen Digitalisieren Format Digitale Information Digitale Information Komprimieren Kompr. Information Entkomprimieren Format Verschlüsseln Entschlüsseln Verschlüsselte Information Verschlüsselte Information Format

111 Definition von Code, kurz
Beispiele für Codes: Ein Code ist eine Anleitung, um Zeichen eines Zeichensystems in die eines anderen zu übertragen. Ein Code definiert eine Umformulierung von Information Morse Code ASCII Code Huffman Codierung Hamming Code Binärcode Quellcode Genetischer Code Neuronaler Code Schrift Sprache ...

112 Wozu Information umformulieren?
Damit ein spezieller Empfänger sie verstehen kann, z.B. Übersetzung in andere Sprache, Digitalisieren, Drucken... Um bestimmte Übertragungswege oder Speichermedien zu nutzen, z.B. Morsen, Telefonieren, Bücher, Fotos, ... Um Platz zu sparen, z.B. DNA, Komprimierung, Datenübertragung... Um Fehler bei der Übertragung zu vermeiden, z.B. DNARNA, Hamming Code... Um Inhalte vor Unbefugten zu verstecken, z.B. Geheimsprachen, Verschlüsselung...

113 Informatik = Automatische Informationsverarbeitung
Computer machen eigentlich nichts anderes als Information mithilfe von Codes unter Anwendung von Algorithmen von einem Format in das andere umzuwandeln damit diese Information gespeichert, transportiert, verschlüsselt, dargestellt, extrahiert, verglichen, zusammengeführt oder sonst wie verarbeitet werden kann Achtung! Gerade haben wir uns Codes ohne Informationsverlust angeschaut. Es kann aber auch sein, dass „unwichtige“ Information verloren geht, z.B. weil man den Unterschied sowieso kaum bemerkt (.jpg) oder weil man nur an bestimmten Aspekten der Daten interessiert ist (der grösste Wert, die Richtigkeit einer Antwort, etc.)
