1 Der Fotografische Gesichtsbogen aus dem SCIP-System
neu GZDS Eine Entwicklung der

2 Der Fotografische Gesichtsbogen aus dem SCIP-System
für prothetische Arbeiten für Aufbißschienen für Funktionsanalysen für KFO-Geräte GZDS

3 Der Fotografische Gesichtsbogen
schnell geeicht einfach sicher preiswert GZDS

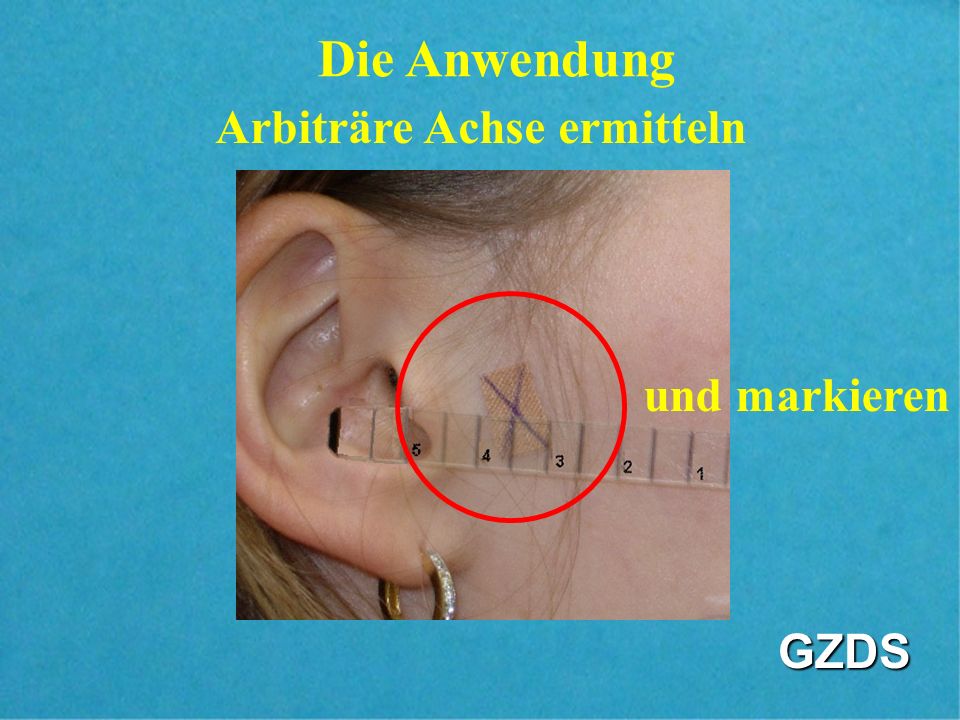

4 Arbiträre Achse ermitteln
Die Anwendung Arbiträre Achse ermitteln und markieren GZDS

5 Applikation von Okklusionssilikon
GZDS

6 Einsetzen des Gesichtsbogens
in den Mund Fotografieren in Enfaceposition GZDS

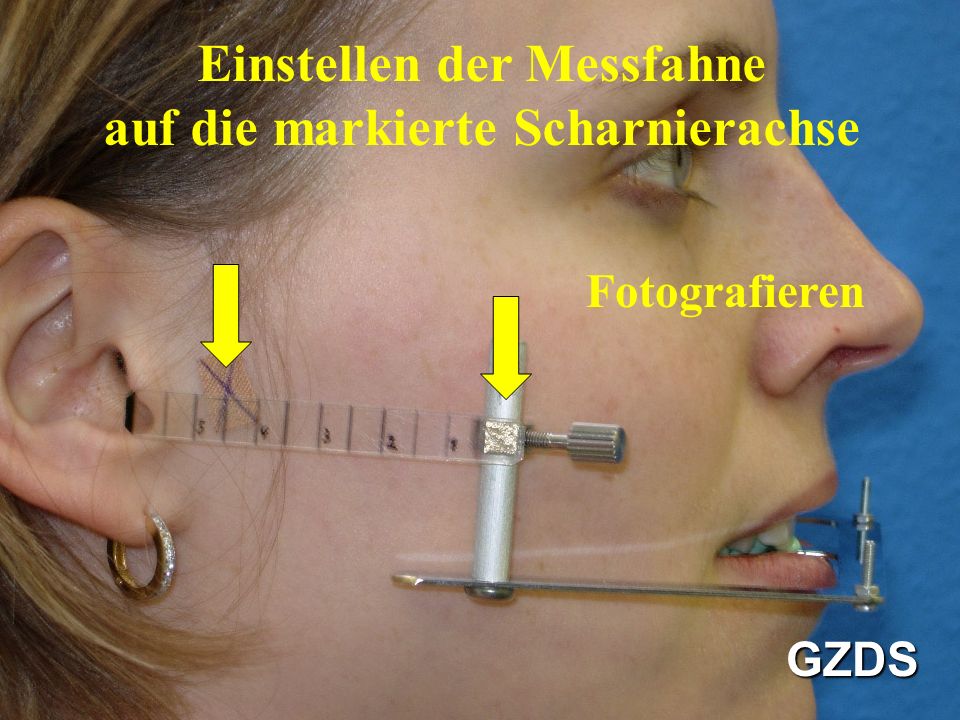

7 Einstellen der Messfahne auf die markierte Scharnierachse
Fotografieren GZDS

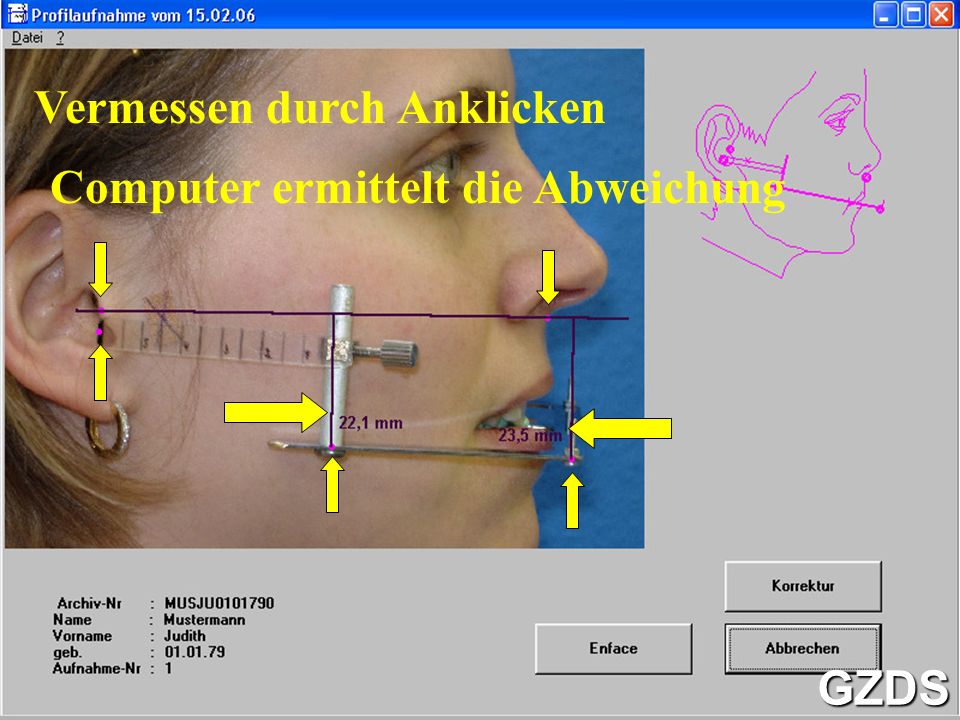

8 Vermessen durch Anklicken
Computer ermittelt die Abweichung GZDS

9 GZDS Abweichung der Biokularlinie von der Messebene
Abweichung von der Mittelsenkrechten Abweichung der Zahnmitte Frontzahnbreite GZDS

10 Der fertige Gesichtsbogen
GZDS

11 Der Gesichtsbogen in der Total Prothetik
GZDS

12 Der Ausdruck mit Messwerten und Gesichtsbogen wird dem Zahntechniker übergeben GZDS

13 Die ermittelten Abweichungen werden auf den Montagetisch übertragen
transversal sagittal mm - genau Details erleichtern die Arbeit GZDS

14 Der Gesichtsbogen wird auf dem Montagetisch eingerichtet
GZDS

15 Mit Gips wird der Gesichtsbogen auf dem Montagetisch fixiert
Der Montagetisch entspricht der Okklusionsebene GZDS

16 Der Gesichtsbogen wird auf dem
Okklusionstisch zur Scharnierachse ausgerichtet

17 Es ist gelenkbezogen im Artikulator
Das Modell wird aufgesetzt und fixiert Es ist gelenkbezogen im Artikulator schnell einfach sicher genau GZDS

18 Artex-Artikulator von Amann Girrbach
Der Gesichtsbogen wird auf dem Okklusionstisch zur Scharnierachse ausgerichtet

19 Es ist gelenkbezogen im Artikulator
Das Modell wird aufgesetzt und fixiert Es ist gelenkbezogen im Artikulator schnell einfach sicher genau GZDS

20 SAM-Artikulator Der Gesichtsbogen wird auf dem
Okklusionstisch zur Scharnierachse ausgerichtet

21 Es ist gelenkbezogen im Artikulator
Das Modell wird aufgesetzt und fixiert Es ist gelenkbezogen im Artikulator schnell einfach sicher genau GZDS

22 Protar-Artikulator von KaVo z.B. mit HOVESA-Okklusionstisch
Der Gesichtsbogen wird auf dem Okklusionstisch zur Scharnierachse ausgerichtet

23 Es ist gelenkbezogen im Artikulator
Das Modell wird aufgesetzt und fixiert Es ist gelenkbezogen im Artikulator schnell einfach sicher genau GZDS

24 Der Fotografische Gesichtsbogen aus dem SCIP-System
Vorteile, die überzeugen + schnelle, leichte Handhabung + hohe Akzeptanz seitens der Patienten + unabhängig vom verwendeten Artikulator + sicher transportierbar, nur eine Schraube + reproduzierbar anhand der Bilder + zusätzliche Infos für Zahntechniker GZDS

25 Copyright 2007 Gesellschaft für Bild- und Datenverarbeitungssysteme Dres. Kluck mbH Lange Wieske 18 Tel.: (0) 48231 Warendorf Fax: (0) Germany
