1 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 1 Konstruktion einer Presse für Ölsaaten CAD Konstruktive Übung 1 – Aufgabe 4

2 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 2 CAD Konstruktive Übung 1 – Aufgabe 4 Die Studenteninitiative Biogene Treibstoffe Studentische Vereinigung Biogene Treibstoffe

3 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 3 CAD Konstruktive Übung 1 – Aufgabe 4 Studentische Vereinigung Biogene Treibstoffe Wer sind wir? 40 Studierende (Bioings, Maschbauer und WiIngs) Ziele: - Herstellung und Optimierung von biogenen Treibstoffen - Optimierung dezentraler Ölpressen Kontakt: - (Infos zur Initiative) (Fragen zur Ölpresse) - URL:

4 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 4 CAD Konstruktive Übung 1 – Aufgabe 4 Verwendungsmöglichkeiten des gepressten Pflanzenöls. Studentische Vereinigung Biogene Treibstoffe

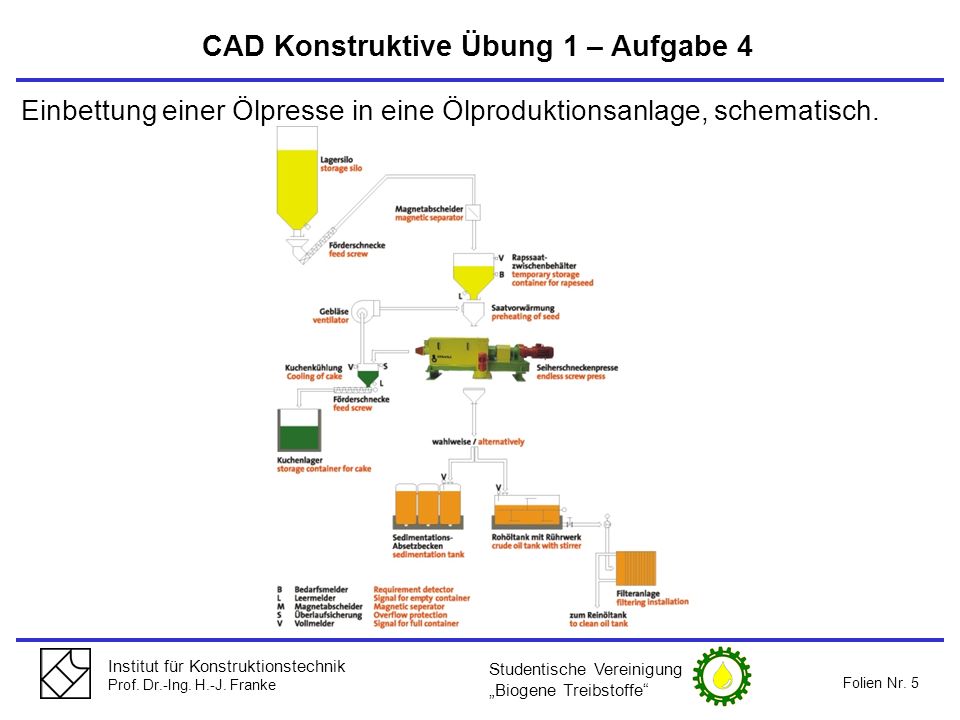

5 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 5 CAD Konstruktive Übung 1 – Aufgabe 4 Einbettung einer Ölpresse in eine Ölproduktionsanlage, schematisch. Studentische Vereinigung Biogene Treibstoffe

6 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 6 CAD Konstruktive Übung 1 – Aufgabe 4 Hohe Ausbeute an Pflanzenöl. Presskuchen als Futtermittel oder als Brennstoff. Kontinuierlich einstellbarer Betriebsdruck. Fertigung in Einzel- oder Kleinserie. Kostengünstige Produktion. Wartungsarm. Unsere Anforderungen Studentische Vereinigung Biogene Treibstoffe Bitte kontaktieren Sie keine Hersteller von Ölpressen!

7 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 7 CAD Konstruktive Übung 1 – Aufgabe 4 Studentische Vereinigung Biogene Treibstoffe Funktionsprinzip Trichter führt Ölsaat zu, Schnecke fördert Körner,, Schnecke presst Öl aus, Öl tritt seitlich aus, Presskuchen tritt über Düse aus. Weitere neue, innovative Lösungen sind gesucht!

8 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 8 CAD Konstruktive Übung 1 – Aufgabe 4 Prinzipskizze der zu konstruierenden Ölpresse Schrägkugellager

9 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 9 CAD Konstruktive Übung 1 – Aufgabe 4 Schrägkugellager Zur Aufnahme der Axialkräfte an der Presswelle. Verwendung als Festlager.

10 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 10 CAD Konstruktive Übung 1 – Aufgabe 4 Pressschnecke Zum mechanischen Pressen der Ölsaaten. Förderrinne

11 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 11 CAD Konstruktive Übung 1 – Aufgabe 4 Düse Ermöglicht den Presskuchenaustritt. Ermöglicht kontinuierliches Einstellen des Querschnitts. PTFE-Dichtring Fläche für Schlüssel

12 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 12 Anforderungsliste Morphologischer Kasten Mindestens 30 Anforderungen (Aufgabenstellung, Checklisten), Sinnvolle Gliederung. Je 5 Teillösungen für die fünf angegebenen Teilfunktionen Auswahl von drei sinnvollen Gesamtlösungen Unabhängig von der beschriebenen Lösung CAD Konstruktive Übung 1 – Aufgabe 4

13 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 13 Gesamtzeichnung Normgerecht. Vollschnitt. Maßstab 1:1. Millimeterpapier DIN A3. Alle erforderlichen Ansichten. Stückliste zur Gesamtzeichnung erstellen (Positionsnummern). Ölpresse nach der gegebenen Prinzipskizze. CAD Konstruktive Übung 1 – Aufgabe 4

14 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 14 Hinweise zur Konstruktion Die Konstruktion soll funktionsfähig sein. Alle Teile sollen herstellbar und montierbar sein. Konstruieren Sie kostengünstig. Benutzen Sie bei Drehdurchführungen Radialwellendichtringe. Sämtliche Lagerungen als Fest-Los-Lagerung. Welle-Nabe Verbindungen formschlüssig. Getriebegehäuse als Gusskonstruktion. Kraftflussgerechte Gestaltung. CAD Konstruktive Übung 1 – Aufgabe 4

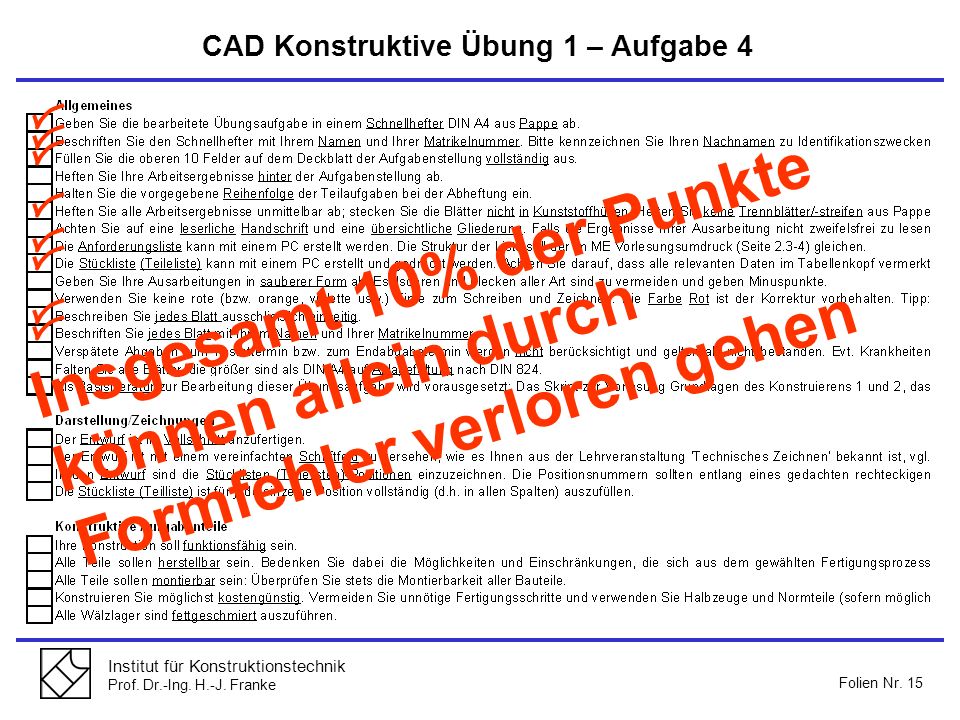

15 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 15 CAD Konstruktive Übung 1 – Aufgabe 4 Insgesamt 10% der Punkte können allein durch Formfehler verloren gehen

16 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 16 Aufgabenstellung und Zeitplan Ausgabe: )Anforderungsliste: mind. 30 Anforderungen 2)Morphologischer Kasten: 5 Teilfunktionen x 5 Teillösungen 3)Normgerechte Gesamtzeichnung: Millimeterpapier DIN A3 Testat: )Überarbeiten der Ausarbeitungen 5)Stückliste Abgabe: CAD Konstruktive Übung 1 – Aufgabe 4

17 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 17 CAD Konstruktive Übung 1 – Aufgabe 4 Studentische Vereinigung Biogene Treibstoffe Wir treffen uns am Mittwoch, den 18. Januar 2006, um 19 Uhr im Institut für Chemische und Thermische Verfahrenstechnik (Langer Kamp 7)

18 Institut für Konstruktionstechnik Prof. Dr.-Ing. H.-J. Franke Folien Nr. 18 Viel Spaß bei der Bearbeitung!!! CAD Konstruktive Übung 1 – Aufgabe 4 Studentische Vereinigung Biogene Treibstoffe
