Infrastrukturmanagement Master Regenerative Energien-Kommunale Konzepte 02.04.2014 Wärmeversorgung der Gemeinde Lautertal.

Ähnliche Präsentationen


Präsentation zum Thema: "Infrastrukturmanagement Master Regenerative Energien-Kommunale Konzepte 02.04.2014 Wärmeversorgung der Gemeinde Lautertal."—  Präsentation transkript:

1 Infrastrukturmanagement Master Regenerative Energien-Kommunale Konzepte 02.04.2014 Wärmeversorgung der Gemeinde Lautertal

2 2 Grundlagenermittlung Datengrundlage Heizflächen und -energiebedarf Wärmebedarf Energiepotenzial Heizsysteme im Vergleich Fernwärmenetz Netzvarianten Wärmeerzeugung Anlagenkonzeption und –dimensionierung Rohstoffbedarf Wirtschaftlichkeitsbetrachtung Variantenvergleich Fazit Gliederung Wärmeversorgung Lautertal (Vogelsberg) 02.04.2014

3 Grundlagen

4 4 ALKIS Daten Flächenermittlungen Fernwärmenetz Ortsteilprofile Anzahl Haushalte Gewerbetypen Stadtwerke Gießen AG Allgemeine Kostenschätzungen Fachbücher Produktinformationen Datengrundlage Wärmeversorgung Lautertal (Vogelsberg) 02.04.2014 Grundlagen Fernwärmenetz Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit

5 Heizenergiebedarf Wohn-, Gewerbe- und öffentliche Bebauung Variante 2 Anschlussgrad: Öff. BB 100 % ; Wohn BB und Gewerbe BB 50 % OrtsteilWohn BBGewerbe BBÖff. BBSumme Dirlammen1.570.727 kWh/a321.204 kWh/a40.180 kWh/a1.932.111 kWh/a Eichelhain1.062.325 kWh/a176.010 kWh/a21.111 kWh/a1.259.446 kWh/a Eichenrod1.132.611 kWh/a385.226 kWh/a498.528 kWh/a2.016.366 kWh/a Engelrod2.500.333 kWh/a602.564 kWh/a114.444 kWh/a3.217.342 kWh/a Hörgenau966.928 kWh/a256.067 kWh/a55.676 kWh/a1.278.671 kWh/a Hopfmannsfeld1.068.001 kWh/a228.848 kWh/a43.243 kWh/a1.340.091 kWh/a Meiches2.249.343 kWh/a410.102 kWh/a23.063 kWh/a2.682.508 kWh/a Summe10.550.268 kWh/a2.380.021 kWh/a796.245 kWh/a13.726.534 kWh/a Heizenergiebedarf Wohn-, Gewerbe- und öffentliche Bebauung Variante 3 Anschlussgrad: Öff. BB 100 % ; Wohn BB und Gewerbe BB 30 % OrtsteilWohn BBGewerbe BBÖff. BBSumme Dirlammen942.436 kWh/a192.722 kWh/a40.180 kWh/a1.175.339 kWh/a Eichelhain637.395 kWh/a105.606 kWh/a21.111 kWh/a764.112 kWh/a Eichenrod679.567 kWh/a231.136 kWh/a498.528 kWh/a1.409.231 kWh/a Engelrod1.500.200 kWh/a361.539 kWh/a114.444 kWh/a1.976.183 kWh/a Hörgenau580.157 kWh/a153.640 kWh/a55.676 kWh/a789.473 kWh/a Hopfmannsfeld640.800 kWh/a137.309 kWh/a43.243 kWh/a821.352 kWh/a Meiches1.349.606 kWh/a246.061 kWh/a23.063 kWh/a1.618.730 kWh/a Summe6.330.161 kWh/a1.428.012 kWh/a796.245 kWh/a8.554.419 kWh/a Anschlussvarianten Wärmeversorgung Lautertal (Vogelsberg) 02.04.2014 Fernwärmenetz Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Grundlagen 5

6 Wärmebedarf Wärmeversorgung Lautertal (Vogelsberg) 02.04.2014 Fernwärmenetz Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Grundlagen 6

7 Heizsysteme im Vergleich Wärmeversorgung Lautertal (Vogelsberg) 02.04.2014 Fernwärmenetz Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Grundlagen 7

8 Fernwärmenetz

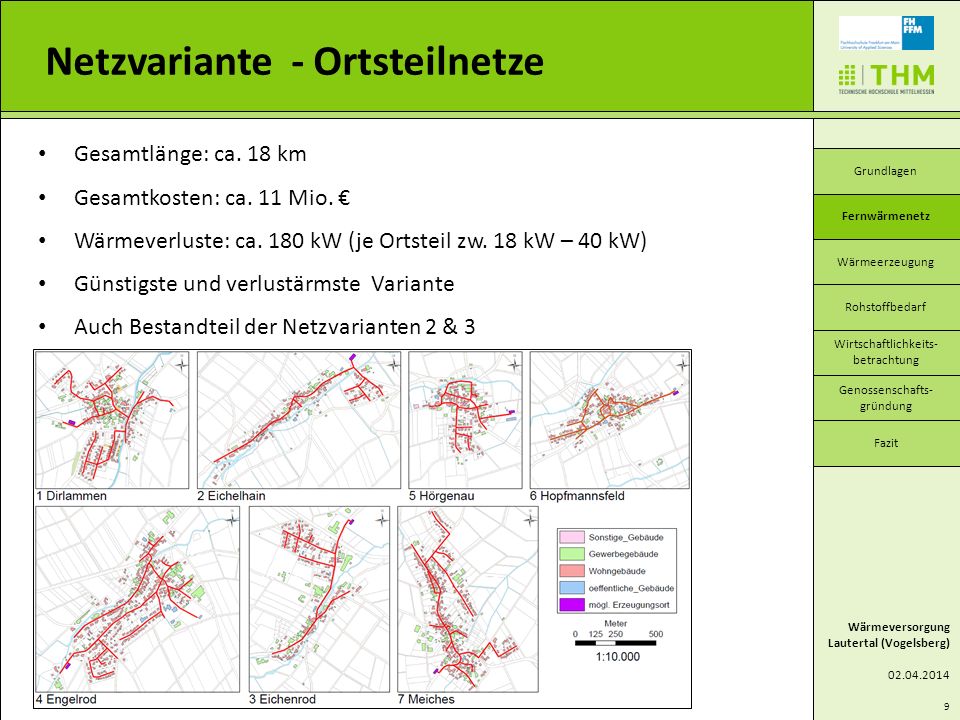

9 Gesamtlänge: ca. 18 km Gesamtkosten: ca. 11 Mio. Wärmeverluste: ca. 180 kW (je Ortsteil zw. 18 kW – 40 kW) Günstigste und verlustärmste Variante Auch Bestandteil der Netzvarianten 2 & 3 Netzvariante - Ortsteilnetze Wärmeversorgung Lautertal (Vogelsberg) 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz 9

10 Wärmeerzeugung

11 Grundlast BHKW (Biogas) Hauptlast Biomasseanlage (Holzhackschnitzel) Spitzenlast Ölbrennwertkessel Varianten: 30% Anschlussgrad 50% Anschlussgrad 11 Anlagenkonzeption Wärmeversorgung Lautertal (Vogelsberg) Simon Wagener 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

12 AnlagenAnlagengröße Laufleistung Biogas66,71kw Biomasse247,12kw14Stunden ÖL126,52kw10Stunden Summe440,35 12 Anlagendimensionierung Dirlammen Wärmeversorgung Lautertal (Vogelsberg) Simon Wagener 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

13 50% AusnutzungAnlagendimensionierung kW OrtsteilBiogasBiomasseÖlGesamt Dirlammen 66,71479,87207,98754,56 Eichelhain 0,00387,35135,57522,92 Eichenrod 66,71505,78217,05789,54 Engelrod 67,47873,84346,331287,64 Hörgenau 0,00393,26137,64530,90 Hopfmannsfeld 67,47296,49144,25508,21 Meiches 66,71710,66288,761066,12 Summe 335,073647,241477,585459,89 13 Energiebedarf Lautertal Wärmeversorgung Lautertal (Vogelsberg) Simon Wagener 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

14 50% Ausnutzung benötigte Energie kwh OrtsteilÖlBiomasseBiogasGesamt Dirlammen 145.122,021.311.085,98533.866,331.990.074,33 Eichelhain 96.337,141.200.892,240,001.297.229,38 Eichenrod 151.566,831.387.255,73538.034,422.076.856,98 Engelrod 243.401,112.491.769,74578.691,423.313.862,26 Hörgenau 97.807,701.219.223,430,001.317.031,13 Hopfmannsfeld 99.807,02770.914,45509.572,271.380.293,73 Meiches 202.521,152.001.641,52558.820,562.762.983,24 Summe 1.036.562,9710.382.783,082.718.985,0014.138.331,05 14 Energiebedarf Lautertal Wärmeversorgung Lautertal (Vogelsberg) Simon Wagener 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

15 Rohstoffbedarf

16 Rohstoffbedarf im Jahr; Anschlussgrad 50% ÖlMaisGrasGülle /RinderHackschnitzel Ortsteillha Gülle /Rinderfm Dirlammen14.793 38,00250,00655,54 Eichelhain9.820 600,45 Eichenrod15.450 38,00250,00693,63 Engelrod24.81230,00 250,00 1.245,88 Hörgenau9.970 609,61 Hopfmannsfeld10.17430,00 250,00385,46 Meiches20.644 38,00250,001.000,82 Gesamt105.66460,00114,001250,005.191,39 16 Rohstoffbedarf nach Art Wärmeversorgung Lautertal (Vogelsberg) Simon Wagener 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

17 17 Holzart nach Anschlussgrad Wärmeversorgung Lautertal (Vogelsberg) Simon Wagener 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

18 Wirtschaftlichkeitsbetrachtung Am Beispiel Dirlammen

19 19 Biogasanlage-Wirtschaftlichkeitsrechnung Wärmeversorgung Lautertal (Vogelsberg) Florian Ludwig 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

20 20 Biogasanlage-Wirtschaftlichkeitsrechnung Wärmeversorgung Lautertal (Vogelsberg) Florian Ludwig 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

21 Dirlammen 480 kWtherm, 2732 h Investitionskosten 408.000 Hackschnitzelpreis frei Feuerungsanlage 10, 5 /GJ 3,3 Cent/kWh Erträge 104.880 /a Gewinn 6.887 /a Liquidität 37.101 /a 21 Biomasseanlage Wärmeversorgung Lautertal (Vogelsberg) Florian Ludwig 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

22 Dirlammen 288kW, 701h Investitionskosten 30.000 Brennstoffkosten 12.117 Einnahmen 16.156 /a Verlust 7.677 /a 22 Ölheizung Wärmeversorgung Lautertal (Vogelsberg) Florian Ludwig 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

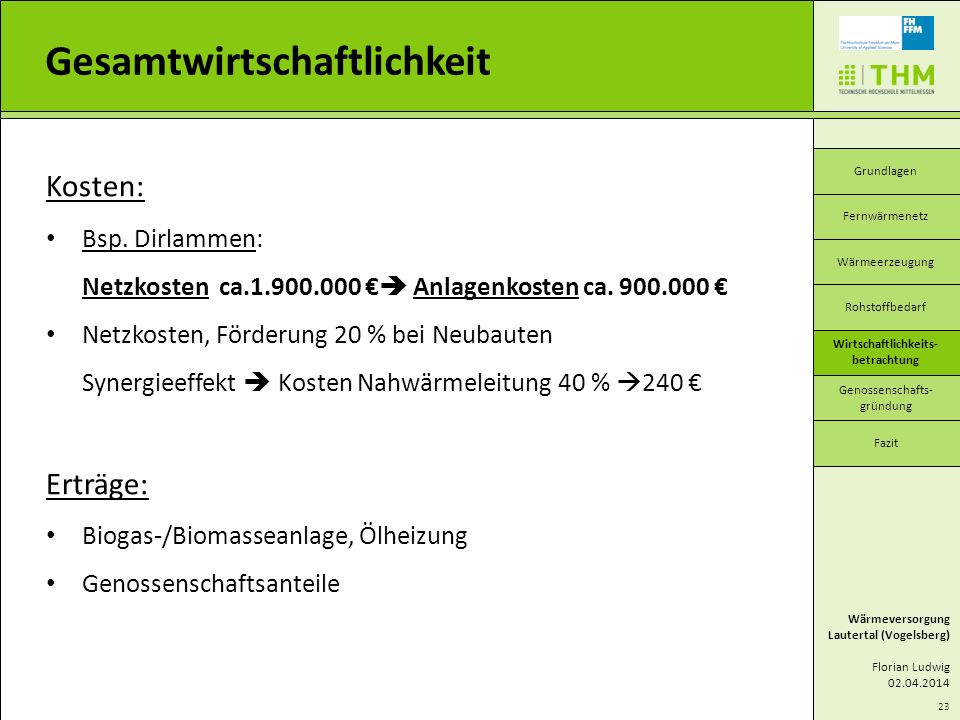

23 23 Gesamtwirtschaftlichkeit Wärmeversorgung Lautertal (Vogelsberg) Florian Ludwig 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz Kosten: Bsp. Dirlammen: Netzkosten ca.1.900.000 Anlagenkosten ca. 900.000 Netzkosten, Förderung 20 % bei Neubauten Synergieeffekt Kosten Nahwärmeleitung 40 % 240 Erträge: Biogas-/Biomasseanlage, Ölheizung Genossenschaftsanteile

24 24 Gesamtwirtschaftlichkeit Wärmeversorgung Lautertal (Vogelsberg) Florian Ludwig 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz Anschlussgrad von 30 %

25 25 Gesamtwirtschaftlichkeit Wärmeversorgung Lautertal (Vogelsberg) Florian Ludwig 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz Anschlussgrad von 50 %

26 Genossenschaftsgründung

27 Genossenschaftsidee 1 Anteil = 1000 Euro Nutzen der Einrichtung 5 Anteile Vorteile der Einrichtung keine Schornsteinfegergebühr keine Heizungswartung mehr kein Tanken von Öl oder Gas keine Überprüfungen der Heizöllagerstätten mehr Heizungskeller und Öllagerstätte können anderweitig genutzt werden keine Abhängigkeit von Öl- oder Gaspreisen (7 Cent statt 11 Cent pro kWh) 27 Idee und Vorteile Wärmeversorgung Lautertal (Vogelsberg) 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz

28 Fazit

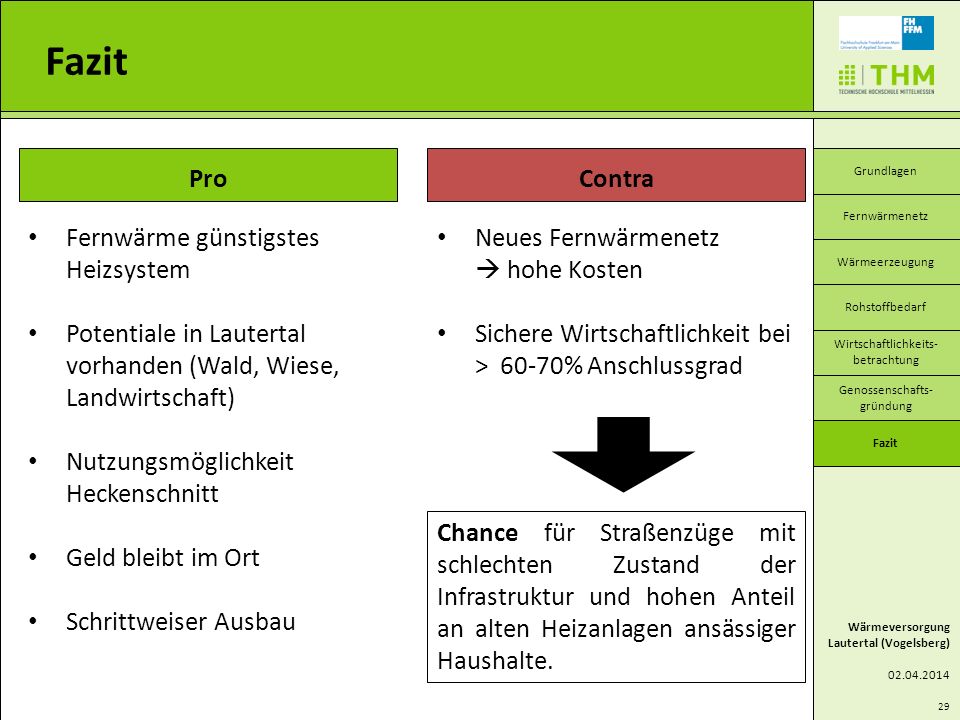

29 Wärmeversorgung Lautertal (Vogelsberg) 02.04.2014 Grundlagen Wärmeerzeugung Wirtschaftlichkeits- betrachtung Genossenschafts- gründung Rohstoffbedarf Fazit Fernwärmenetz 29 ProContra Fernwärme günstigstes Heizsystem Potentiale in Lautertal vorhanden (Wald, Wiese, Landwirtschaft) Nutzungsmöglichkeit Heckenschnitt Geld bleibt im Ort Schrittweiser Ausbau Neues Fernwärmenetz hohe Kosten Sichere Wirtschaftlichkeit bei > 60-70% Anschlussgrad Chance für Straßenzüge mit schlechten Zustand der Infrastruktur und hohen Anteil an alten Heizanlagen ansässiger Haushalte.

30 Tobias Kölbl Vielen Dank für die Aufmerksamkeit
