WerkstofftechnikProf. Dr. Remo Ianniello1 von 32 Einteilung der Werkstoffe W.

Ähnliche Präsentationen


Präsentation zum Thema: "WerkstofftechnikProf. Dr. Remo Ianniello1 von 32 Einteilung der Werkstoffe W."—  Präsentation transkript:

1 WerkstofftechnikProf. Dr. Remo Ianniello1 von 32 Einteilung der Werkstoffe W

2 WerkstofftechnikProf. Dr. Remo Ianniello2 von 32 Einteilung der Stähle W

3 WerkstofftechnikProf. Dr. Remo Ianniello3 von 32 nach chem. Zusammensetzung QualitätsstähleEdelstähle unlegiert (LE < 1%)Anforderungen z.B. an - Korngröße - Verformbarkeit - Zähigkeit Anforderungen z.B. an - Reinheit, - Korrosionsschutz - Magnetisierbarkeit niedrige Gehalte an P und S legiertniedrig (LE < 5%) Nicht rostende Stähle Nirosta (> 10,5% Cr) hoch (LE > 5%) AnwendungUnlegierte Qualitäts- stähle werden als warmgewalzte Flach- und Langprodukte verwendet (Profile, Rohre) Legierte Edelstähle werden als Behälter für Lebensmittel, Leitungen für Chemikalien, Regale und Arbeitsflächen für die Küche oder als Werkzeuge eingesetzt. Einteilung nach chem. Zus.setzung W

4 WerkstofftechnikProf. Dr. Remo Ianniello4 von 32 nach chem. Zusammensetzung QualitätsstähleEdelstähle unlegiert Wärme-Behandlung bei Bedarf werden vergütet oder Oberflächen gehärtet legiert keine Wärme-BehandlungWärme-Behandlung bei Bedarf Einteilung nach chem. Zus.setzung W

5 WerkstofftechnikProf. Dr. Remo Ianniello5 von 32 Einteilung nach C-Gehalt: A = allgemeiner Baustahl (C < 0,5%) W = Werkzeugstahl (C > 0,5%) Einteilung nach Eutektoid Übereutektoide Stähle (C>08,%) erlangen durch das Härten und Vergüten eine hohe Festigkeit, sind jedoch ähnlich wie die Gusseisenwerkstoffe spröde und schlagempfindlich. Untereutektoide Stähle besitzen eine geringere Festigkeit, sind dafür aber besser verformbar. Einteilung nach C-Gehalt W

6 WerkstofftechnikProf. Dr. Remo Ianniello6 von 32 Baustähle sind Stähle für den Stahl- und den Maschinenbau, die nicht als Werkzeugstahl verwendet werden. Sie sind meist niedrig legiert und nur teilweise wärmebehandelt (wenn wärmebehandelt dann normalisiert, auch Normalglühen genannt). Daraus ergeben sich mäßige Eigenschaften (die aber für viele Anwendungen ausreichend sind) bei einem günstigen Preis. Aber auch legierte Edelstähle finden als Baustähle Verwendung. Im Allgemeinen zählen so gut wie alle kohlenstoffarmen Stähle zu den Baustählen. Bei den kohlenstoffreicheren Sorten sind die Grenzen fließend. Baustähle sind schweißbar und können spannungsarm geglüht werden. Allgemeiner Baustahl Einteilung nach C-Gehalt W

7 WerkstofftechnikProf. Dr. Remo Ianniello7 von 32 Erster Buchstabe des Kurznamens: S…… Stähle für Stahlbau P…… Stähle für Druckbehälter (Pressure=Druck) L…… Stähle für Leitungen E…….Stähle für Maschinen (Elektrisch) B…….Stähle für den Betonbau Allgemeiner Baustahl Beispiel: S 235 JR S = Baustahl 235 = Mindeststreckgrenze (R e ): 235 N/mm² J = Kerbschlagarbeit in Joule (J) wobei: J=27J, K=40J, L=60J R= Prüftemperatur wobei: R=Raumtemp., 0=0°C, 2= - 20°C, … Einteilung nach C-Gehalt W

8 WerkstofftechnikProf. Dr. Remo Ianniello8 von 32 Das Einsatzhärten wird immer angewandt, wenn - eine harte Oberfläche und - aber ein zäher, elastischer Kern verlangt wird, Beispiel Zahnräder: Zahnflanke sehr hart verschleißfeste Oberfl. Zahnfuß zäh und elastisch bricht nicht ab. Einsatzstähle weisen, gleichgültig ob legiert oder unlegiert, einen C-gehalt von 0,1 bis 0,2 % auf. Beispiele: C15E: unlegierter Stahl 0,15 % C; unlegiert 20MnCr5 17CrNiMo6 16MnCr5 15CrNi6 Allg. Baustahl: Einsatzstahl Einteilung nach Anwendung Einsatz gehärtete Zahnräder legiert E W

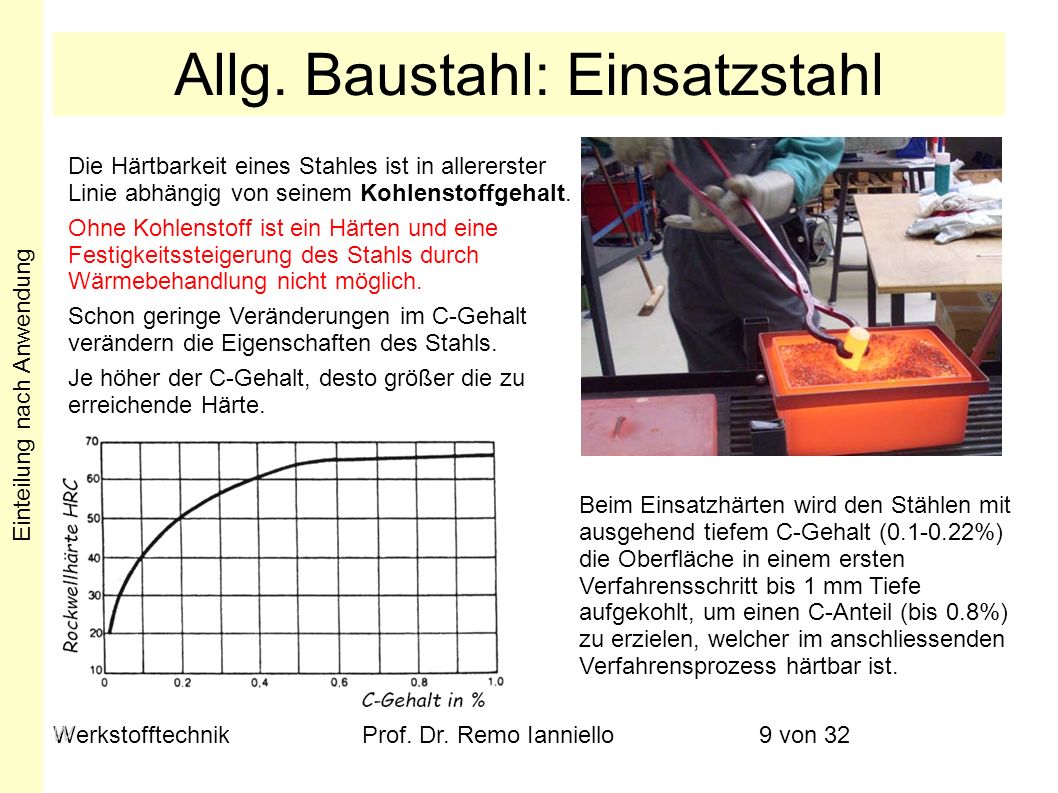

9 WerkstofftechnikProf. Dr. Remo Ianniello9 von 32 Allg. Baustahl: Einsatzstahl Einteilung nach Anwendung Die Härtbarkeit eines Stahles ist in allererster Linie abhängig von seinem Kohlenstoffgehalt. Ohne Kohlenstoff ist ein Härten und eine Festigkeitssteigerung des Stahls durch Wärmebehandlung nicht möglich. Schon geringe Veränderungen im C-Gehalt verändern die Eigenschaften des Stahls. Je höher der C-Gehalt, desto größer die zu erreichende Härte. Beim Einsatzhärten wird den Stählen mit ausgehend tiefem C-Gehalt ( %) die Oberfläche in einem ersten Verfahrensschritt bis 1 mm Tiefe aufgekohlt, um einen C-Anteil (bis 0.8%) zu erzielen, welcher im anschliessenden Verfahrensprozess härtbar ist. W

10 WerkstofftechnikProf. Dr. Remo Ianniello10 von 32 V = Vergütungsstahl (0,25 bis 0,5%C) gehört zu den Allgemeinen Baustählen ist legiert oder unlegiert ist wegen C-Gehalt zum Härten geeignet weist nach dem Anlassen gezielte mechanische Eigenschaften auf, z.B. hohe Zugfestigkeit bei guter Zähigkeit. Allg. Baustahl: Vergütungsstahl Einteilung nach Anwendung Beispiele: C30E Baustahl mit 0,3%C, unlegiert 25CrMo4 legierter Baustahl mit 0,25% C V W

11 WerkstofftechnikProf. Dr. Remo Ianniello11 von 32 Allg. Baustahl: Vergütungsstahl Einteilung nach Anwendung Man verwendet Vergütungsstahl für Kurbelwellen (Abb. rot), Achsen, Wellen, Pleuelstangen, Bolzen, Schrauben und andere Konstruktionsteile höherer Festigkeit, wie zum Beispiel Flugzeugfahrwerke (Zugfestigkeiten bis zu MPa). Beispiel: Bei dem Stahl der Spezifikation C45E handelt es sich um einen Vergütungsstahl mit 0,45 % Kohlenstoff. Das E steht dabei für einen besonders kleinen Gehalt an Phosphor (0,025 %) und Schwefel (0,035 %). W

12 WerkstofftechnikProf. Dr. Remo Ianniello12 von 32 Werkzeugstahl wird zur Fertigung von Werkzeugen und Formen verwendet. Legierte Werkzeugstähle werden in höher beanspruchten Werkzeugen eingesetzt und sind meistens durchhärtbar. Zudem verziehen sie sich beim Härten nicht so sehr, je nach dem welche Legierungselemente vorhanden sind. Werkzeugstahl Einteilung nach C-Gehalt W

13 WerkstofftechnikProf. Dr. Remo Ianniello13 von 32 W = Werkzeugstahl (0,5 bis 2,06%C) - unlegiert: Nach einer gezielten Wärmebehandlung können sie sich durch hohe Oberflächenhärte, hohe Verschleißfestigkeit und gute Schneidfähigkeit bei zähem Kern auszeichnen (reine Schalenhärter). werden bei über 200° wieder weich - legiert: Durch die LE werden die Stähle durchhärtbar und können bei über 200° eingesetzt werden. Je nach Arbeitstemperatur teilt man sie auf in - Kaltarbeits-St. (T bis 200°C) - Warmarbeits-St. (T bis 400°C) - Schnellarbeits-St. (T bis 600°C), = HHS (high speed steel) Werkzeugstahl Einteilung nach C-Gehalt W

14 WerkstofftechnikProf. Dr. Remo Ianniello14 von 32 Ab der Mindest-Abkühlgeschwindigkeit bildet sich ca. 50% Martensit für eine ausreichende Härtung. Das ist die kritische Abkühlgeschwindigkeit. Soll der ganze Querschnitt eines Werkstücks gehärtet werden, spricht man von Durchhärtung. Will man dickwandige Bauteile durchhärten, so muss man den Stahl legieren, damit er eine niedrigere kritische Abkühgeschwindigkeit hat. Exkurs: Durchhärtung C muss zwangsgelöst bleiben, darf also nicht diffundieren, was er bei zu langsamer Abkühlung sofort macht. LE vermögen es, C zu binden – sie verhindern die Diffusion der C-Atome. Legierter Stahl kann somit langsamer abgeschreckt werden als unlegierter Stahl; es bildet sich immer noch ausreichend Martensit. Besonders wirksam sind die LE Mn, Cr, Ni und V. Einteilung nach C-Gehalt W

15 WerkstofftechnikProf. Dr. Remo Ianniello15 von 32 1)Welche beiden Stahlsorten gibt es, wenn man nach dem C-Gehalt einteilt? Allgemeine Baustähle und Werkzeugstähle 1)Welche speziellen Stähle gehören zu den Allgemeinen Baustählen? Vergütungs- und Einsatzstähle. 1)In welche Untergruppen kann man Werkzeugstähle einteilen? in Kaltarbeits-, Warmarbeits- und Schnellarbeitsstähle. 1)Warum sind unlegierte Werkzeugstähle meist Kaltarbeitsstähle? Weil sie ab 200°C ihre Härte verlieren würden. 1)Welche LE verhindern die vorzeitige Diffusion von C-Atomen beim langsamen Abschrecken? Mn, Cr, Ni und V (Man chrommt nicht vorbei) 1)Welcher Stahl wäre für den Bau einer Kurbelwelle geeignet? Arbeitstemp. < 200°C, möglichst preiswert Ein Vergütunsstahl 1)Einsatzstähle sind für das Einsatzhärten geeignet, weil ihr Kohlenstoffgehalt … … relativ gering ist. Er wird dann an der Oberfläche erhöht. Fragen W

16 WerkstofftechnikProf. Dr. Remo Ianniello16 von 32 In Europa und damit in Deutschland sind etwa 2000 Stahlsorten so gängig, dass sie in der Europäischen Stahlregistratur, die vom Verein Deutscher Eisenhüttenleute (VDEh) in Düsseldorf betreut wird, mit Werkstoffnummern versehen und registriert worden sind. Der «Stahlschlüssel», den der VDEh in Abständen herausgibt, ist das zusammen fassende Ergebnis dieser Registrierung. Benennung der Stähle W

17 WerkstofftechnikProf. Dr. Remo Ianniello17 von 32 Benennung der Stähle Für Stähle gibt es zwei unterschiedliche Arten der Bezeichnung: 1) Bezeichnung nach Werkstoffnummern – DIN EN Gußeisen Stahl Schwermetalle Leichtmetalle 2) Bezeichnung nach Kurznamen – DIN EN Hauptgruppe 1: Aus der Bezeichnung der Stähle kann man mechanische Eigenschaften heraus lesen. Die Kurznamen für Stähle in der Hauptgruppe 2 geben Aufschluss über deren chemische Zusammensetzung. a) Unlegierte Stähle b)Legierte Stähle c)Hoch legierte Stähle d)Schnellarbeitsstähle S235JR C15 Werkstoffnummer: entspricht S235JR W

18 WerkstofftechnikProf. Dr. Remo Ianniello18 von 32 Bezeichnung der Stähle Beispiele:Qualitäts-StahlEdel-Stahl unlegiert1.00xx – 1.09xx1.1xxx – 1.89xx legiertNirosta 1.40xx – 1.45xx Werkstoffnummern W

19 WerkstofftechnikProf. Dr. Remo Ianniello19 von 32 Bezeichnung der Stähle Kurznamen, mechanisch W

20 WerkstofftechnikProf. Dr. Remo Ianniello20 von 32 Bezeichnung der Stähle Kurznamen, mechanisch W

21 WerkstofftechnikProf. Dr. Remo Ianniello21 von 32 Beispiele: C10 0,10% C, Einsatzstahl, nicht härtbar. C35 0,35% C, Vergütungsstahl, härtbar. C110 1,1% C, Werkzeugstahl, härtbar. Bezeichnung der Stähle Kurznamen, chemisch W

22 WerkstofftechnikProf. Dr. Remo Ianniello22 von 32 Beispiele: 16MnCr5 0,16% C, Einsatzstahl, 5/4% Mn, Cr < 0,7%. 34CrAlMo5 0,34% C, Nitrierstahl, 5/4%Cr, Al und Mo jew. < 0,7%. 11MoCrV ,11% C, Schweißzusatz, warmfester Stahl, 7/10% Mo, 2/4%Cr, 4/10%V. Das C entfällt Bezeichnung der Stähle Kurznamen, chemisch W

23 WerkstofftechnikProf. Dr. Remo Ianniello23 von 32 Merkhilfen: Man Sieht Nie 4 Weiße CroCodile AlCuMoTaTiV Mit 100 PS nach Celle (bei Lüneburg) Das C entfällt Bezeichnung der Stähle Kurznamen, chemisch W

24 WerkstofftechnikProf. Dr. Remo Ianniello24 von 32 Das C entfällt Beispiele: X 20 Cr 13 0,2% C, Nirosta, vergütbar, 13% Cr. 6CrNiMo ,06% C, Hochwarmfester Stahl, 17% Cr, 13%, Mo < 0,7%. Bezeichnung der Stähle Kurznamen, chemisch W

25 WerkstofftechnikProf. Dr. Remo Ianniello25 von 32 Kurznamen, chemisch Der Kurzname beginnt mit HS. Es folgen, stets in der Reihenfolge W, Mo, V, Co wenig Motor – viel CO die Massengehalte in gerundeten Zahlen. Beispiel: HS Schnellarbeitsstahl (hochlegierter Stahl für Werkzeuge) 10%W, 4%Mo, 3%V, 10%Co. Bezeichnung der Stähle W

26 WerkstofftechnikProf. Dr. Remo Ianniello26 von 32 Fragen HS Schnellarbeitsstahl 10%W, 4%Mo, 3%V, 10%Co. S235JR G 2M Baustahl, R e = 235 N/mm², Kerbschlagarbeit 27J. Was bedeutet der Buchstabe B als erster Buchstabe im Kurznamen? Betonstahl C35 Unlegierter Qualitäts-Stahl mit 0,35% Kohlenstoff 10CrMo ,1% Kohlenstoff, 9/4% Chrom (Man Sieht Nie 4 weiße CroCodile), 10/10=1% Mo. Alle LE < 5%, daher niedrig legierter Stahl. X5CrNi ,05% Kohlenstoff, 18% Cr, 8% Ni. Vorsicht, bei Edelstahl nicht dividieren! Bezeichnung der Stähle W

27 WerkstofftechnikProf. Dr. Remo Ianniello27 von 32 Korrosionsbeständige Stähle Mit LE kann man die Gitterstruktur des Stahls beeinflussen, z.B. bei Raumtemperatur einen austenitischen Stahl erzeugen. LE, die das Phasengebiet für Austenit bzw. für das Ferrit erweitern, nennt man Austenitbildner bzw. Ferritbildner. Änderung des Fe-C-Diagramms (Mitte) durch Ferritbildner (links) bzw. durch Austenitbildner (rechts). Austenitische und ferritische Stähle haben auf Grund ihres hohen Chrom-Gehalts einen hohen Korrosions- Widerstand. Außerdem gibt es folgende korrosionsresistent e Stähle: martensitische St. aust.-ferrit. Stähle W

28 WerkstofftechnikProf. Dr. Remo Ianniello28 von 32 Korrosionsbeständige Stähle Kerbschlagarbeit-Temperatur- Kurven nach R. Oppenheim Vorteile des ferritischen ggü. dem austenitischen Stahl: Ferritischer Stahl ist beständig gegen Spannungsrisskorrosion durch Chlor Einsatz im Schwimmbad und entsprechender chem. Anlangen. Da ferritische Stähle kein Nickel enthalten, sind ihre Preise niedriger und stabiler als die der austenitischen. Nachteile des ferritischen Stahls sind seine Kerbschlag-Empfindlichkeit sein geringerer Korrosionswiderstand. Im Unterschied zum austenitischen Stahl ist ferritischer Stahl magnetisch. Kochgeschirr für Induktionsherde W

29 WerkstofftechnikProf. Dr. Remo Ianniello29 von 32 Korrosionsbeständige Stähle Ferritische Stähle mit max. (nur) 12% Cr. haben einen begrenzten Korrosionswiderstand sie sind korrosionsträge Ferr. Stähle mit bis zu 17% Cr sind korrosionsbeständig. Mit einem Zusatz von 1% Mo sehr korrosionsbeständig Titan oder Niob bilden Carbide (TiC, NiC) C wird abgebunden beständig gegen interkristalline Korrosion. Ferritische Stähle W

30 WerkstofftechnikProf. Dr. Remo Ianniello30 von 32 Korrosionsbeständige Stähle Merkhilfe: Verchromte Nobel-Fähren ( Ferrit) Sinken Montags Tief Ferritische Stähle Ferritbildner sind die LE: V, Cr, Nb, Si, Mo, Ti W

31 WerkstofftechnikProf. Dr. Remo Ianniello31 von 32 Korrosionsbeständige Stähle Austenitische Stähle Nachteile austenitischer Stähle: Nicht härtbar nicht vergütbar Zugfestigkeit ist nur halb so hoch wie bei ferritischen Stählen teurer als ferritische Stähle Vorteile: doppelt so hohe Bruchdehnung Sicherheit gegen Bruch gut schweißbar gut umformbar sehr korrosionsbeständig W

32 WerkstofftechnikProf. Dr. Remo Ianniello32 von 32 Korrosionsbeständige Stähle Merkhilfe: Man erStickt Austern ( Austenit) Nie in Kohle ( C) Austenitische Stähle Austenitbildner sind die LE: Mn, N, Ni, C W
