© Schmidtke CT GmbH Einführung in Windows NT - Historie - Historische Entwicklung: –1986:MS-NET von Microsoft entwickelt, jedoch nicht selbst vertrieben.

Ähnliche Präsentationen


Präsentation zum Thema: "© Schmidtke CT GmbH Einführung in Windows NT - Historie - Historische Entwicklung: –1986:MS-NET von Microsoft entwickelt, jedoch nicht selbst vertrieben."—  Präsentation transkript:

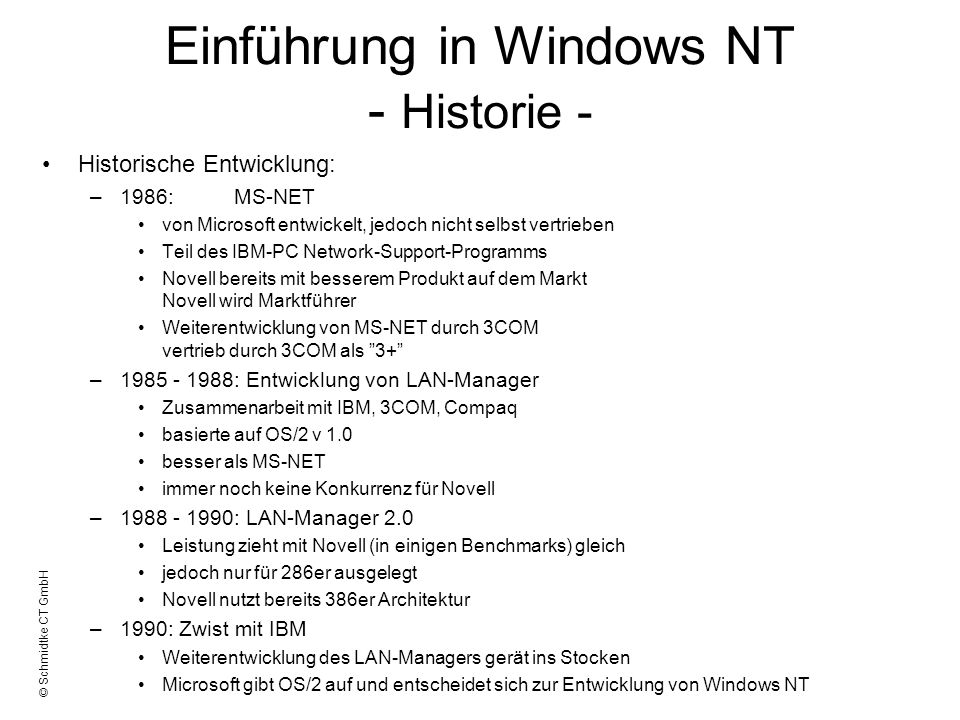

1 © Schmidtke CT GmbH Einführung in Windows NT - Historie - Historische Entwicklung: –1986:MS-NET von Microsoft entwickelt, jedoch nicht selbst vertrieben Teil des IBM-PC Network-Support-Programms Novell bereits mit besserem Produkt auf dem Markt Novell wird Marktführer Weiterentwicklung von MS-NET durch 3COM vertrieb durch 3COM als 3+ – : Entwicklung von LAN-Manager Zusammenarbeit mit IBM, 3COM, Compaq basierte auf OS/2 v 1.0 besser als MS-NET immer noch keine Konkurrenz für Novell – : LAN-Manager 2.0 Leistung zieht mit Novell (in einigen Benchmarks) gleich jedoch nur für 286er ausgelegt Novell nutzt bereits 386er Architektur –1990: Zwist mit IBM Weiterentwicklung des LAN-Managers gerät ins Stocken Microsoft gibt OS/2 auf und entscheidet sich zur Entwicklung von Windows NT

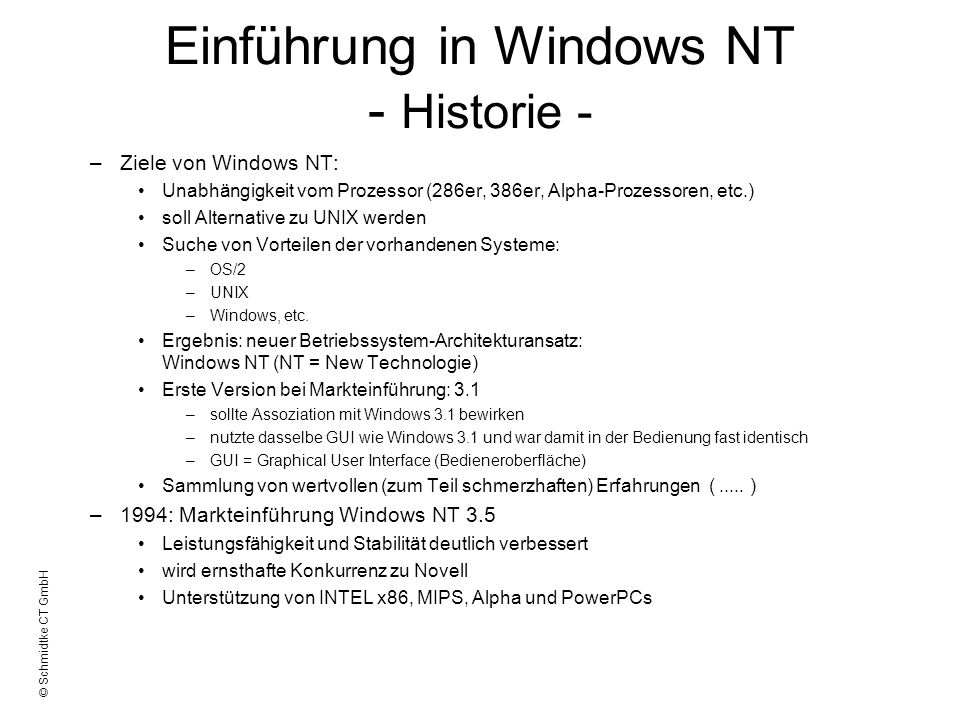

2 © Schmidtke CT GmbH Einführung in Windows NT - Historie - –Ziele von Windows NT: Unabhängigkeit vom Prozessor (286er, 386er, Alpha-Prozessoren, etc.) soll Alternative zu UNIX werden Suche von Vorteilen der vorhandenen Systeme: –OS/2 –UNIX –Windows, etc. Ergebnis: neuer Betriebssystem-Architekturansatz: Windows NT (NT = New Technologie) Erste Version bei Markteinführung: 3.1 –sollte Assoziation mit Windows 3.1 bewirken –nutzte dasselbe GUI wie Windows 3.1 und war damit in der Bedienung fast identisch –GUI = Graphical User Interface (Bedieneroberfläche) Sammlung von wertvollen (zum Teil schmerzhaften) Erfahrungen (..... ) –1994: Markteinführung Windows NT 3.5 Leistungsfähigkeit und Stabilität deutlich verbessert wird ernsthafte Konkurrenz zu Novell Unterstützung von INTEL x86, MIPS, Alpha und PowerPCs

3 © Schmidtke CT GmbH Einführung in Windows NT - Historie - –Heute: Windows NT 4.0 Benutzeroberfläche von Windows95 gleiche APIs wie Windows95 (API=Aplication Program Interface) damit Kompatibilität zu Win95 Programmen erzeugt Unterstützt Hardwareprofile (beim booten auswählbar) Neue Namensauflösungen bei TCP/IP: –WINS (= Windows Internet Name Service von Microsoft) –DNS (= Domain Name System, z.Zt. standard im Internet) EMF: Enhanced Metafile Spooling (Druckjob-Aufbereitung auf dem Server) PPTP: Point to Point Tunneling Protocol: – zur sicheren Übertragung zwischen zwei Punkten (auch über Internet) –Einbettung von TCP/IP, IPX/SPX und NetBEUI möglich Neuer Systemrichtlinien-Editor ersetzt den (schwer handhabbaren) Benutzer-Editor erweiterte Treiberbibliothek, u.v.a.m –Die NT-Familie Windows NT Workstation –Desktop Betriebssystem –Peer to Peer Netzwerkfunktionalität Windows NT Server –gleiche Architektur wie NT Workstation –im Wesentlichen mit NT-Workstation identisch –zusätzliche Funktionen zum Einsatz als Netzwerkbetriebssystem

4 © Schmidtke CT GmbH NT-Systemarchitektur - Überblick - H A L Hardware Neue Architektur mit voneinander unabhängigen Teilsystemen SubSysteme GerätetreiberKernel Applikationen Prozess Manager Speicher Manager I/O Manager Sicherheits- Monitor Objekt Manager Prozess Kommunni- kation Datei System Grafik Executive

5 © Schmidtke CT GmbH NT-Systemarchitektur Das HAL-Konzept Ziel: Unabhängigkeit von Prozessor und Bustyp: –Betriebsystem vollständig in C geschrieben –alle Elemente bezüglich Hardware in einem gesonderten Programmierbereich zusammengefasst: der HAL (= Hardware Abstraction Layer) –Zum Umzug auf neues System: C-Programme neu kompilieren neue HAL generieren –Ausführung der HAL als DLL: HAL.DLL –kann aber durchaus problematisch sein (siehe HP RISC-Prozessor) KernelGerätetreiber H A L Hardware

6 © Schmidtke CT GmbH NT-Systemarchitektur Der NT-Kernel –übernimmt die Steuerung des Prozessors –ist somit ebenfalls (wie der HAL) plattformabhängig –HAL und NT-Kernel gehören untrennbar zusammen –Kernel-Aufgaben: Interrupt-Behandlung Steuerung von Threads Syncronisation von Prozessen, u.a. –Hinweis zur Praxis: beim booten wird nach NTDETECT (Hardwareerkennung) der NT-Kernel und der HAL geladen erkennbar am blauen Bildschirm im 50-Zeilen-Modus Die Gerätetreiber –... wie sonst auch.... z.B. CD-ROM-Treiber –natürlich hardware- und plattformabhängig –gehören aus Prinzip nicht zum Betriebssystem –daher keine Einbindung in den HAL

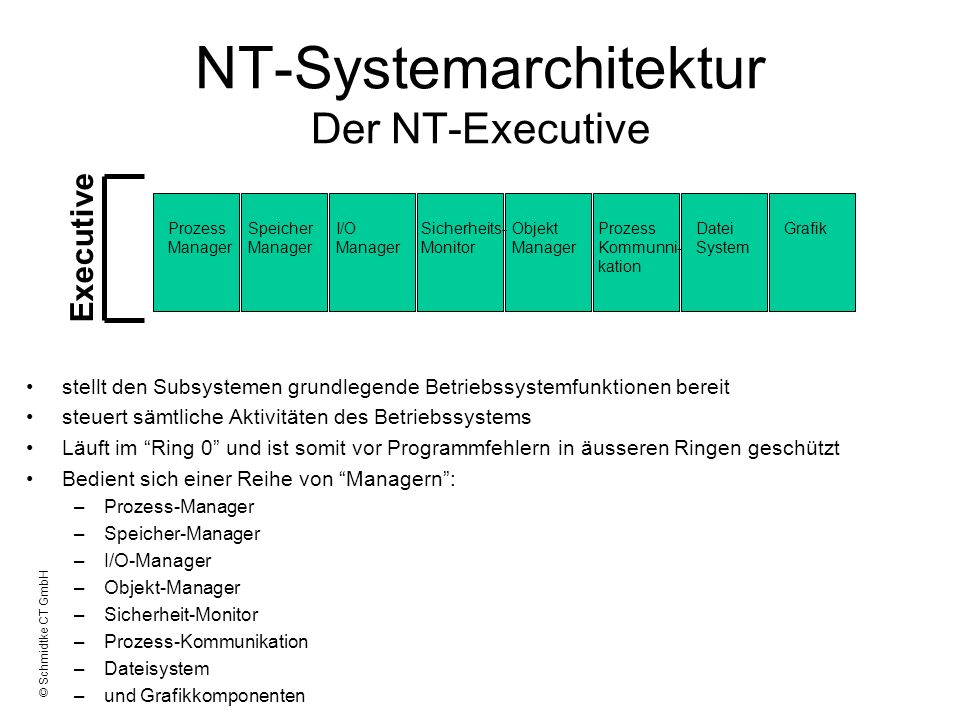

7 © Schmidtke CT GmbH NT-Systemarchitektur Der NT-Executive stellt den Subsystemen grundlegende Betriebssystemfunktionen bereit steuert sämtliche Aktivitäten des Betriebssystems Läuft im Ring 0 und ist somit vor Programmfehlern in äusseren Ringen geschützt Bedient sich einer Reihe von Managern: –Prozess-Manager –Speicher-Manager –I/O-Manager –Objekt-Manager –Sicherheit-Monitor –Prozess-Kommunikation –Dateisystem –und Grafikkomponenten Prozess Manager Speicher Manager I/O Manager Sicherheits- Monitor Objekt Manager Prozess Kommunni- kation Datei System Grafik Executive

8 © Schmidtke CT GmbH NT-Systemarchitektur Der NT-Executive Objekt-Manager –Verwaltet Objekte des Executive Systemressourcen werden als Objekte dargestellt Hauptspeicherbereiche Dateien Verzeichnisse Grafikkarten etc. –Objekte werden der Anwendung einheitlich zur Verfügung gestellt nach Bedarf erzeugt, verwaltet und gelöscht Prozess Manager Speicher Manager I/O Manager Sicherheits- Monitor Objekt Manager Prozess Kommunni- kation Datei System Grafik Executive

9 © Schmidtke CT GmbH NT-Systemarchitektur Der NT-Executive Prozeß-Manager –Verwaltet Prozesse und deren Threads wird aktiv, wenn Subsystem einen Prozeßstart verlang übernimmt die Initiierung von Threads und leitet deren Beendung ein verwaltet Informationen über aktive Prozesse und Threads Prozess Manager Speicher Manager I/O Manager Sicherheits- Monitor Objekt Manager Prozess Kommunni- kation Datei System Grafik Executive

10 © Schmidtke CT GmbH NT-Systemarchitektur Der NT-Executive I/O-Manager –Der Ein-Ausgabe-Manager stellt den Subsystemen eine einheitliche Schnittstelle für die Ein- und Ausgabe von Daten zur Verfügung –sorgt somit für Geräteunabhängigkeit –beinhaltet den Cache-Manager –direkt mit Hardware-Treiber gekoppelt Dateisystemtreiber (z.B. NTFS.SYS) Fault-Tolerance-Treiber (z.B. FTDISK.SYS) Einheitentreiber (z.B. AHA154x.SYS) Prozess Manager Speicher Manager I/O Manager Sicherheits- Monitor Objekt Manager Prozess Kommunni- kation Datei System Grafik Executive

11 © Schmidtke CT GmbH NT-Systemarchitektur Der NT-Executive Der Sicherheitsmonitor –sorgt für Sicherheit auf dem lokalen Server (bzw. Workst.) überprüft Anmeldungen von Benutzern überwacht Ressourcen des Betriebssystems schützt Objekte (vom Objekt-Manager) während der Systemlaufzeit steuert (durch Admin festgelegte) Zugriffsrechte auf Verzeichnisse Prozess Manager Speicher Manager I/O Manager Sicherheits- Monitor Objekt Manager Prozess Kommunni- kation Datei System Grafik Executive

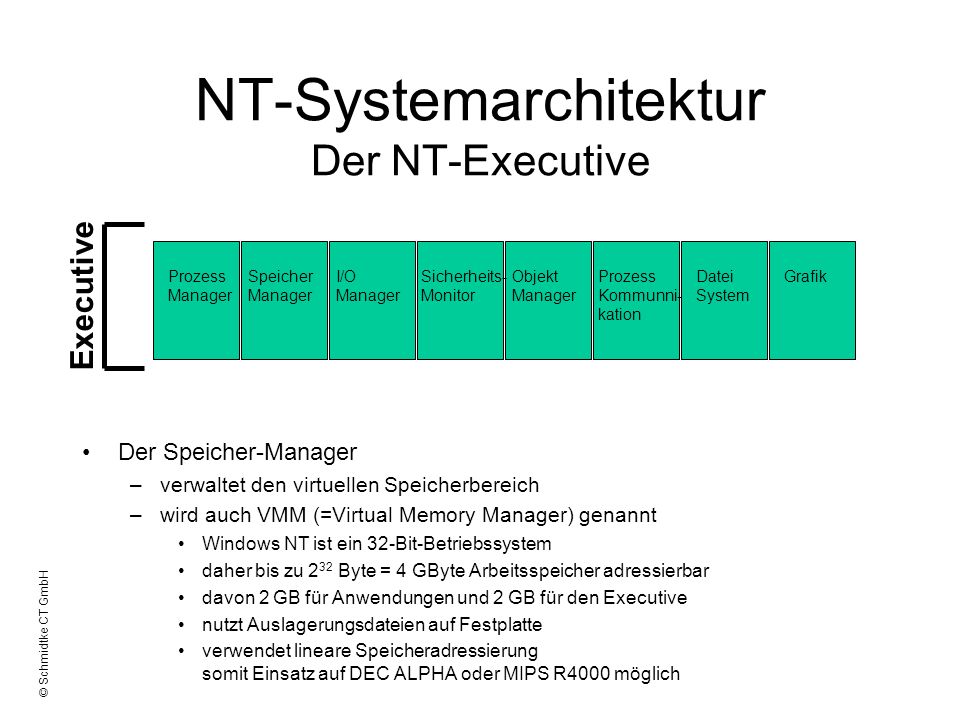

12 © Schmidtke CT GmbH NT-Systemarchitektur Der NT-Executive Der Speicher-Manager –verwaltet den virtuellen Speicherbereich –wird auch VMM (=Virtual Memory Manager) genannt Windows NT ist ein 32-Bit-Betriebssystem daher bis zu 2 32 Byte = 4 GByte Arbeitsspeicher adressierbar davon 2 GB für Anwendungen und 2 GB für den Executive nutzt Auslagerungsdateien auf Festplatte verwendet lineare Speicheradressierung somit Einsatz auf DEC ALPHA oder MIPS R4000 möglich Prozess Manager Speicher Manager I/O Manager Sicherheits- Monitor Objekt Manager Prozess Kommunni- kation Datei System Grafik Executive

13 © Schmidtke CT GmbH NT-Systemarchitektur Der NT-Executive Prozeß-Kommunikation –ermöglicht die Kommunikation einzelner Prozesse untereinander benutzt LPC (=Local Procedure Call) LPC ist eine Variante von RPC (Remote Procedure Call) dient zur Aufteilung von komplexen Aufgaben an verschiedene Prozesse großer Kommunikationsbedarf durch Subsysteme gegeben Prozess Manager Speicher Manager I/O Manager Sicherheits- Monitor Objekt Manager Prozess Kommunni- kation Datei System Grafik Executive

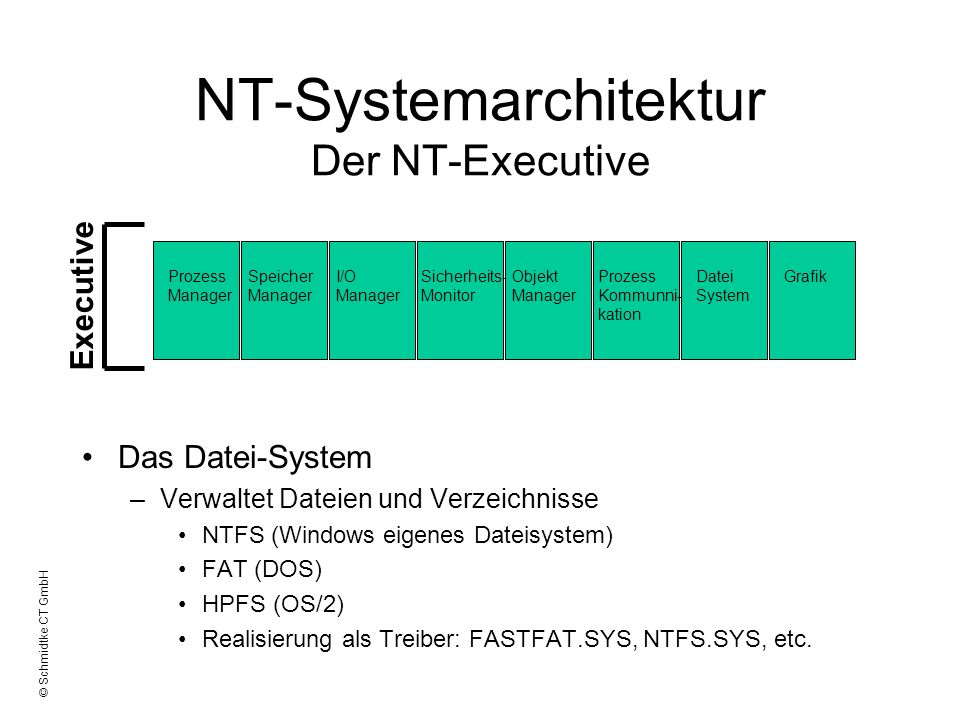

14 © Schmidtke CT GmbH NT-Systemarchitektur Der NT-Executive Das Datei-System –Verwaltet Dateien und Verzeichnisse NTFS (Windows eigenes Dateisystem) FAT (DOS) HPFS (OS/2) Realisierung als Treiber: FASTFAT.SYS, NTFS.SYS, etc. Prozess Manager Speicher Manager I/O Manager Sicherheits- Monitor Objekt Manager Prozess Kommunni- kation Datei System Grafik Executive

15 © Schmidtke CT GmbH NT-Systemarchitektur Der NT-Executive Grafik –Neu: Performanceverbesserung durch Verlagerung in den Executive der Grafikkarten-Gerätetreiber der GDI (Graphics Device Interface) –somit bessere Kommunikation ohne Ringwechsel möglich –LPC kaum noch notwendig –Grafiktreiber daher besonders aufwendig entwickeln (aber: Fehler waren bisher ebenfalls nicht tolerierbar) Prozess Manager Speicher Manager I/O Manager Sicherheits- Monitor Objekt Manager Prozess Kommunni- kation Datei System Grafik Executive

16 © Schmidtke CT GmbH Anwender-Applikationen arbeiten nicht direkt mit dem Executive zusammen, sondern setzen auf Subsystemen auf –Win 32 –OS/2 –POSIX setzt z.B. eine Datenträgeroperation von OS/2 in eine NT-spezifische Operation um und gibt diese an den Executive weiter Win32 –Abwicklung von 32Bit Windows-Applikationen –Abwicklung von 16Bit Windows-Applikationen –Abwicklung von DOS-Applikationen kein getrenntes DOS-Subsystem DOS Umgebung durch VDM (Virtual DOS Machine) VDM ist Win32-Applikation (NTVDM.EXE) –alleine für I/O und Grafik zuständig OS/2 nutzt per LPC die Funktionalität von Win32 POSIX dito NT-Systemarchitektur Subsysteme

17 © Schmidtke CT GmbH OS/2 –erreicht ein Mindestmaß an OS/2 Kompatibilität –erlaubt Nutzung von Zeichenorientierten OS/2 1.x - Applikationen –Presentation-Manager-Applikationen nur durch zusätzliches Add-On von MS POSIX –unterstützt z.Zt. nur die POSIX Systemdienste –keine Nutzung der Sicherheitsmechanismen und der Netzwerkfunktionalität –kann Grafikfunktionalität von Win32 z.Zt. nicht nutzen –z.Zt. kein Add-On verfügbar Weitere Subsysteme –weitere Subsysteme dienen dem Executive und bieten diverse Funktionen für obige Subsysteme (z.B. Sicherheitssubsystem) NT-Systemarchitektur Subsysteme

18 © Schmidtke CT GmbH Windows - NT Die Registrierung Datenbank mit allen Systemparametern ersetzt Konfigurationsdateien –Autoexec.bat –Config.sys –WIN.INI –System.INI u.a. Bearbeitung mit Regedt32.exe im Ordner System32 –wird standardmäßig nicht oder kaum Dokumentiert –Tuning und spezielle Einstellungen möglich –aber: führt leicht zur Katastrophe: System läuft nicht mehr stabil regelmäßige Systemabstürze läuft gar nicht mehr –vorher: Sicherung mit REGBACK.EXE anlegen –bei Bedarf: Wiederherstellung mit REGREST.EXE

19 © Schmidtke CT GmbH Windows - NT Die Registrierung Die fünf Bereiche der Registrierungsdatenbank –HKEY_CURRENT_USER wesentliche Konfigurationsinformationen für den aktuell angemeldeten Benutzer –Programmgruppen des Benutzers –Bildschirmfarben –Einstellungen in der Systemsteuerung –etc. –HKEY_USERS Beinhaltet alle Benutzerprofile dieses Computers HKEY_CURRENT_USER ist ein Teil von HKEY_USERS –HKEY_LOCAL_MACHINE rechnerspezifische Konfigurationen gilt für alle Benutzer –HKEY_CLASSES_ROOT Information um eine Datei mit der richtigen Anwendung zu starten ist ein Teilbereich von HKEY_LOCAL_MACHINE\SOFTWARE –HKEY_CURRENT_CONFIG Angaben zum momentan verwendeten Hardware-Profil

20 © Schmidtke CT GmbH Windows - NT Workstation Server Quelle: Markt & Technik, Windows NT Kompendium

21 © Schmidtke CT GmbH Windows - NT Windows NT Windows 95 Quelle: Markt & Technik, Windows NT Kompendium

22 © Schmidtke CT GmbH Windows - NT Workstation Server Quelle: Markt & Technik, Windows NT Kompendium

23 © Schmidtke CT GmbH Windows - NT Windows NT Windows 95 Quelle: Markt & Technik, Windows NT Kompendium

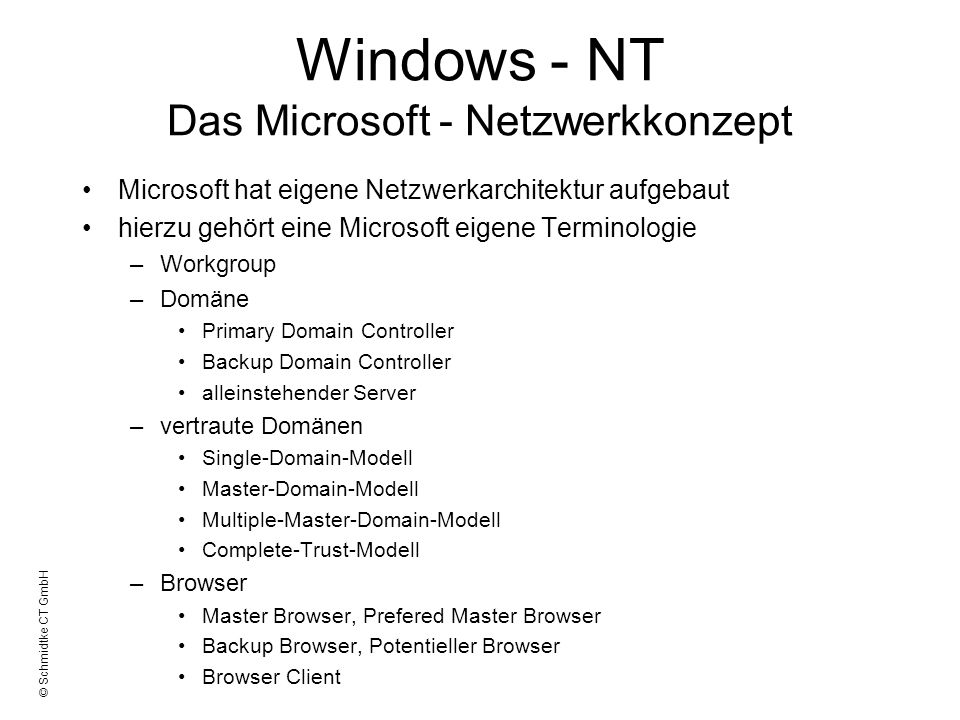

24 © Schmidtke CT GmbH Windows - NT Das Microsoft - Netzwerkkonzept Microsoft hat eigene Netzwerkarchitektur aufgebaut hierzu gehört eine Microsoft eigene Terminologie –Workgroup –Domäne Primary Domain Controller Backup Domain Controller alleinstehender Server –vertraute Domänen Single-Domain-Modell Master-Domain-Modell Multiple-Master-Domain-Modell Complete-Trust-Modell –Browser Master Browser, Prefered Master Browser Backup Browser, Potentieller Browser Browser Client

25 © Schmidtke CT GmbH Microsoft - Netzwerkkonzept Workgroup Peer to Peer Netzwerk Anwender werden zu logischen Arbeitsgruppen zusammengefaßt Jeder Rechner verfügt über eine eigene Benutzerkonten Datenbank Ressourcen werden an jedem Rechner freigegeben Jeder Benutzer regelt die Freigabe seiner Resourcen selber Systemübergreifend: –Windows 3.11 f. Workgroups –Windows 95 –Windows NT Workstation –Windows NT Server in der Variante Alleinstehender Server Mangelnde Sicherheit Nur für kleine Netzwerke (bis max. 15 Mitarbeiter) Workgroup = Arbeitsgruppe Benutzerkonten Datenbank

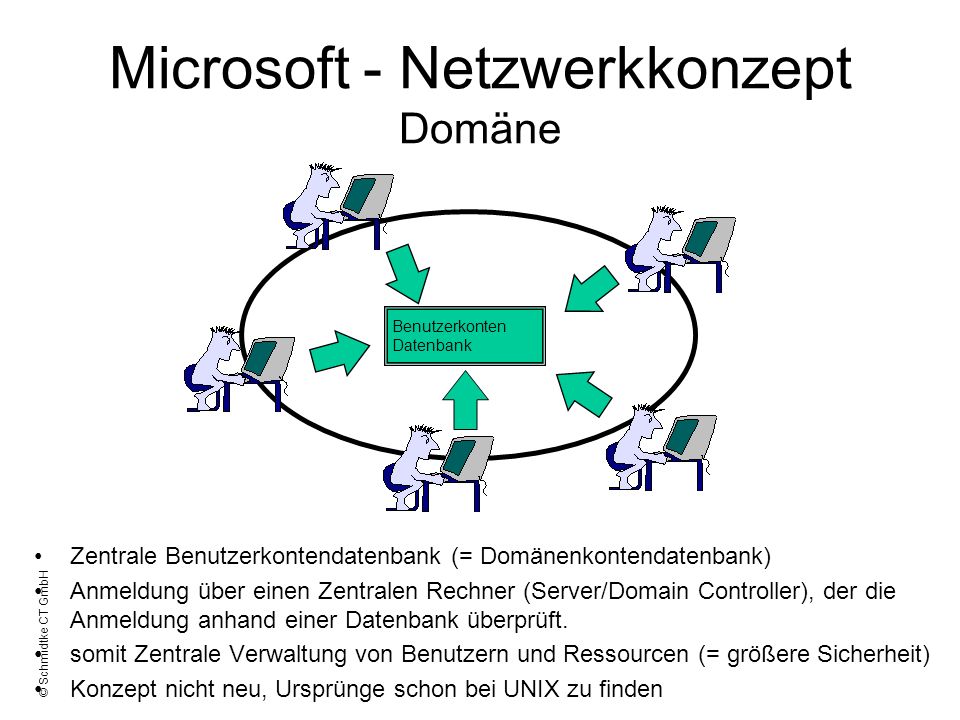

26 © Schmidtke CT GmbH Microsoft - Netzwerkkonzept Domäne Zentrale Benutzerkontendatenbank (= Domänenkontendatenbank) Anmeldung über einen Zentralen Rechner (Server/Domain Controller), der die Anmeldung anhand einer Datenbank überprüft. somit Zentrale Verwaltung von Benutzern und Ressourcen (= größere Sicherheit) Konzept nicht neu, Ursprünge schon bei UNIX zu finden Benutzerkonten Datenbank

27 © Schmidtke CT GmbH Windows - NT Die Domäne Server in der Domäne: –Primary Domain Controller wichtigste Rolle in der Domäne beinhaltet die primäre Domänenkontendatenbank je Domäne genau eine Primary Domain Controller in größeren Netzen (mehrere 100 User): –außschließlich als Domain-Controller –nur zur Anmeldung der User sowie DHCP und WINS –kein Einsatz als File-Server in kleineren Umgebungen: –Domain-Controller zur User-Anmeldung –DHCP und WINS –File & Print-Services kann seine Domänenkontendatenbank replizieren

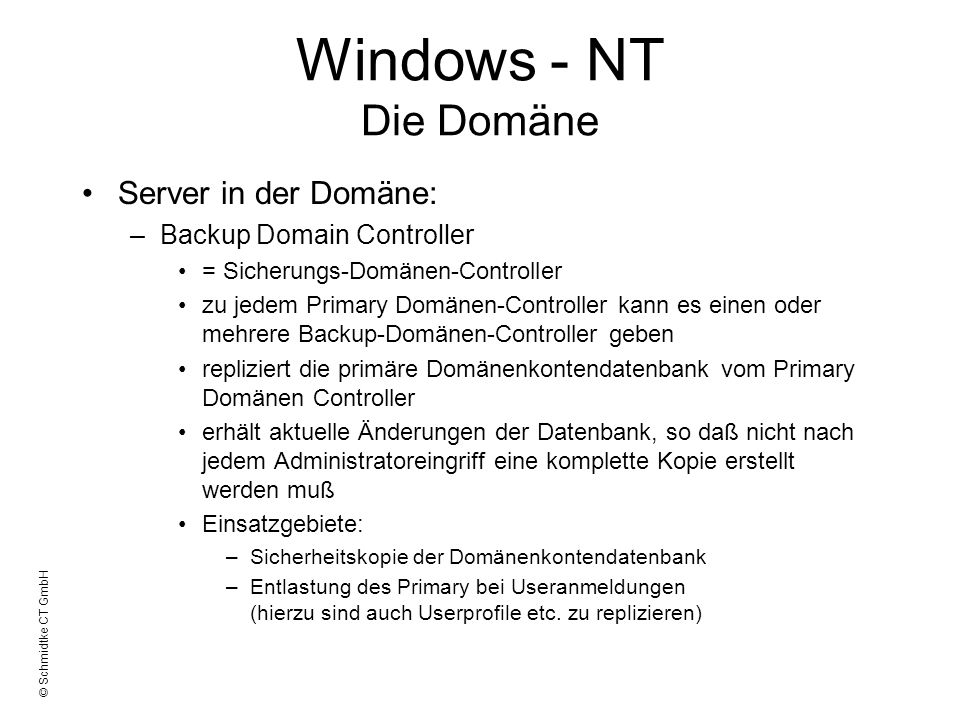

28 © Schmidtke CT GmbH Windows - NT Die Domäne Server in der Domäne: –Backup Domain Controller = Sicherungs-Domänen-Controller zu jedem Primary Domänen-Controller kann es einen oder mehrere Backup-Domänen-Controller geben repliziert die primäre Domänenkontendatenbank vom Primary Domänen Controller erhält aktuelle Änderungen der Datenbank, so daß nicht nach jedem Administratoreingriff eine komplette Kopie erstellt werden muß Einsatzgebiete: –Sicherheitskopie der Domänenkontendatenbank –Entlastung des Primary bei Useranmeldungen (hierzu sind auch Userprofile etc. zu replizieren)

29 © Schmidtke CT GmbH Windows - NT Die Domäne Server in der Domäne: –Backup Domain Controller Einsatz bei Ausfall des Primary Domain-Controllers: –User können sich weiterhin über den Backup anmelden –aber: Administration von Benutzerkonten nicht mehr möglich, da dies nur auf Primary möglich –daher: Backup wird vom Administartor manuell auf Primary heraufgestuft –jetzt können Veränderungen vorgenommen werden –Wichtig bei Wiederinbetriebnahme des alten Primary: der neue Primary (ehemals Backup) muß aktiv sein! der ursprüngliche Primary erkennt, daß bereits ein Primary existiert und startet seinen NETLOGON-Dienst NICHT. der ursprüngliche Primary wird nun manuell vom Administrator zum Backup gemacht, so daß dieser eine Replik des zur Zeit aktiven Primary (ehemals Backup) erhält (sonst wären ja alle in der Zeit des Ausfalls gemachten Änderungen verloren) abschließend werden die Rollen wieder getauscht. -Fertig-

30 © Schmidtke CT GmbH Windows - NT Die Domäne Server in der Domäne: –alleinstehender Server reiner Server, ohne Domänenkontendatenbank wir in der Domäne wie eine NT-Workstation administriert Einsatz z.B. als File-, Print-, oder Applicationserver in einer Domäne mit bereits vorhandenem Primary- (und ggf. Backup-) Domänen-Controller hat (wie Workstation) eine eigene lokale Benutzerkonten- datenbank hierdurch Vergabe von Administratorrechten an bestimmte User unabhängig von der Domäne speziell für diesen Server möglich (z.B. Globale Gruppe der SQL-Admins wird Mitglied der lokalen Gruppe der Administartoren) Einsatz daher meißt als Application-Server (File- & Print-Services verbleiben auf dem Domänen-Controller)

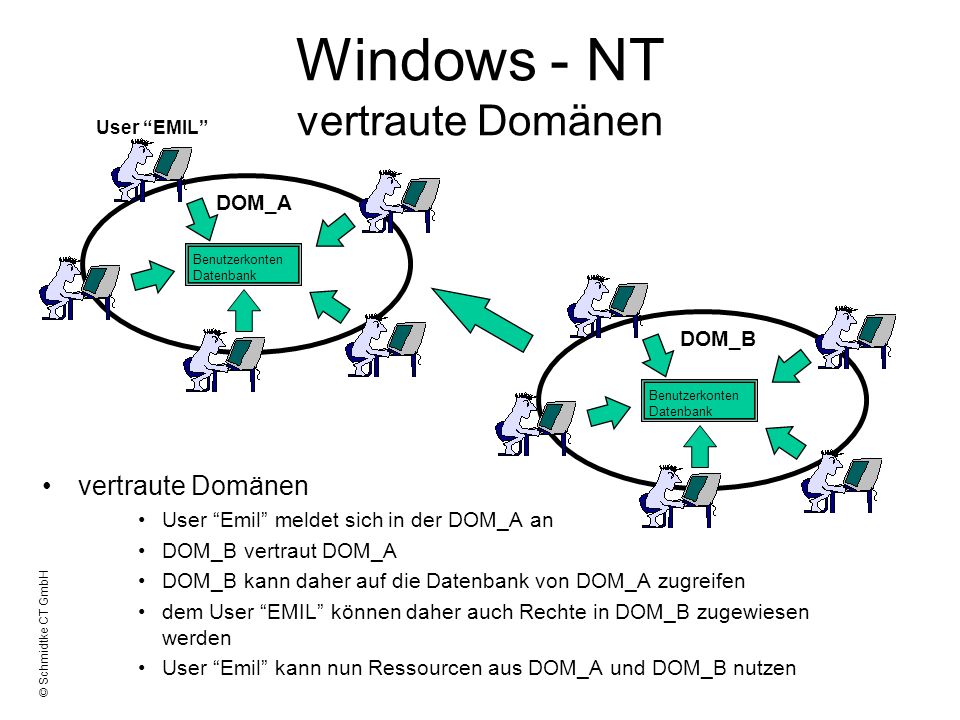

31 © Schmidtke CT GmbH Windows - NT vertraute Domänen vertraute Domänen User Emil meldet sich in der DOM_A an DOM_B vertraut DOM_A DOM_B kann daher auf die Datenbank von DOM_A zugreifen dem User EMIL können daher auch Rechte in DOM_B zugewiesen werden User Emil kann nun Ressourcen aus DOM_A und DOM_B nutzen Benutzerkonten Datenbank DOM_A DOM_B User EMIL

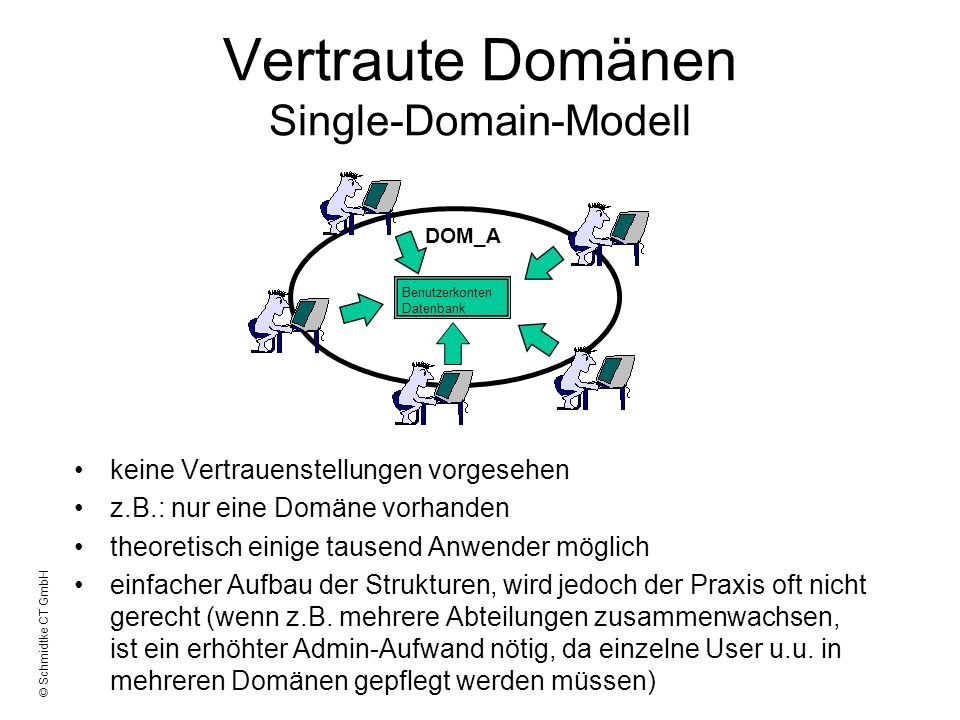

32 © Schmidtke CT GmbH Vertraute Domänen Single-Domain-Modell keine Vertrauenstellungen vorgesehen z.B.: nur eine Domäne vorhanden theoretisch einige tausend Anwender möglich einfacher Aufbau der Strukturen, wird jedoch der Praxis oft nicht gerecht (wenn z.B. mehrere Abteilungen zusammenwachsen, ist ein erhöhter Admin-Aufwand nötig, da einzelne User u.u. in mehreren Domänen gepflegt werden müssen) Benutzerkonten Datenbank DOM_A

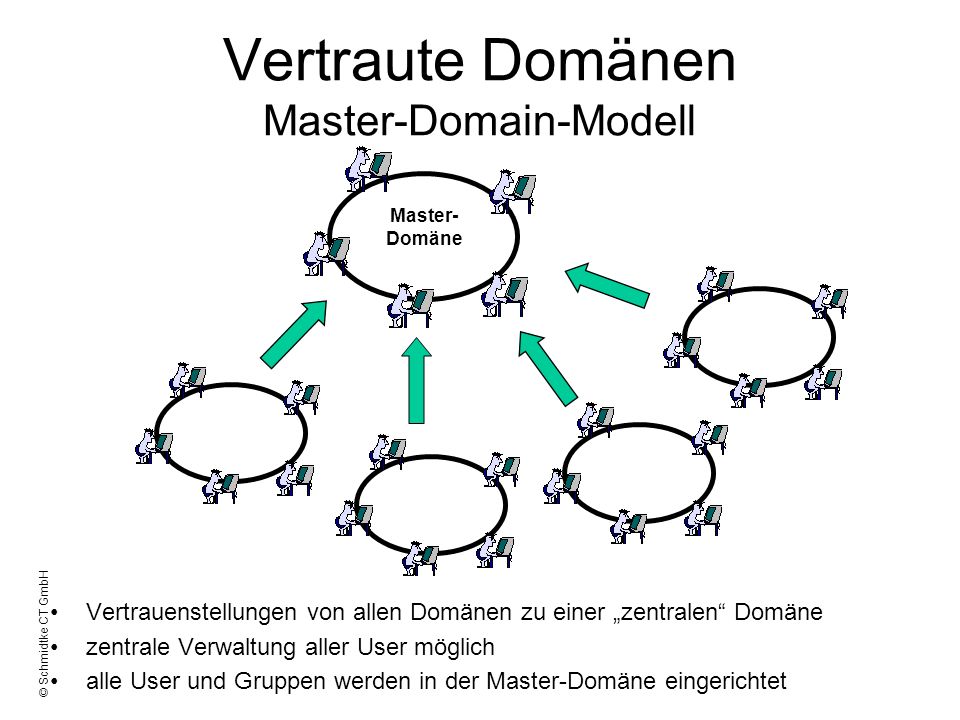

33 © Schmidtke CT GmbH Vertraute Domänen Master-Domain-Modell Vertrauenstellungen von allen Domänen zu einer zentralen Domäne zentrale Verwaltung aller User möglich alle User und Gruppen werden in der Master-Domäne eingerichtet Master- Domäne

34 © Schmidtke CT GmbH Vertraute Domänen Master-Domain-Modell Anwendungsbeispiel: –Größere Fa. mit Niederlassungen unterhält in der Zentrale eine Master- Domäne –User und Globale Gruppen werden zentral verwaltet –in jeder Niederlassung steht ein Backup-Domain-Controller (BDC) –die User können sich nun über den BDC vor Ort anmelden, ohne eine WAN-Verbindung zur Zentrale aufzubauen –nur gelegendliche WAN-Verbindung zum updaten des BDC erforderlich –Zugriff auf Daten erfolgt lokal in der Domäne der Niederlassung

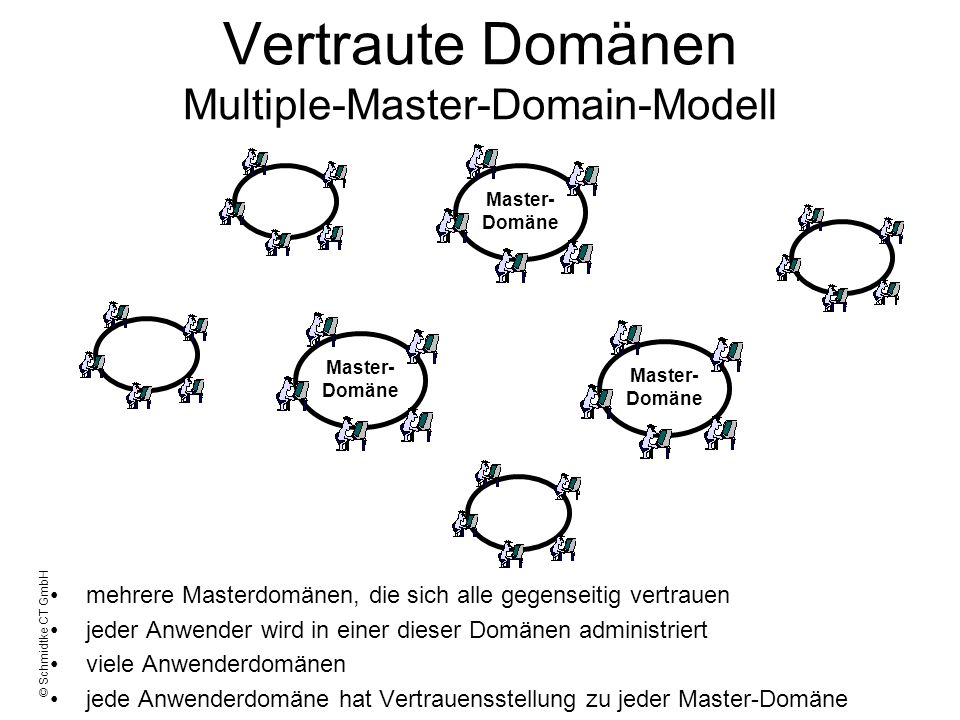

35 © Schmidtke CT GmbH Vertraute Domänen Multiple-Master-Domain-Modell mehrere Masterdomänen, die sich alle gegenseitig vertrauen jeder Anwender wird in einer dieser Domänen administriert viele Anwenderdomänen jede Anwenderdomäne hat Vertrauensstellung zu jeder Master-Domäne Master- Domäne

36 © Schmidtke CT GmbH Vertraute Domänen Multiple-Master-Domain-Modell mehrere Masterdomänen, die sich alle gegenseitig vertrauen jeder Anwender wird in einer dieser Domänen administriert viele Anwenderdomänen; jede Anwenderdomäne hat Vertrauensstellung zu jeder Master-Domäne Komplexe Administartionsaufgaben, z.B. können nur Domänenkonteninhaber Mitglieder von globalen Gruppen dieser Domäne werden, so daß ggf. gleiche globale Gruppen auf allen Domänen eingerichtet werden müssen Master- Domäne

37 © Schmidtke CT GmbH Vertraute Domänen Complete-Trust-Modell Jede Domäne vertraut jeder anderen Häufig aus bestehender Struktur gewachsen, jedoch mit zunehmenden Domänen immer aufwendiger zu administrieren.

38 © Schmidtke CT GmbH Vertraute Domänen Complete-Trust-Modell Jede Domäne vertraut jeder anderen Häufig aus bestehender Struktur gewachsen, jedoch mit zunehmenden Domänen immer aufwendiger zu administrieren.
