1 Radar und Echolot Von Dominik und Willi

2 Inhaltsverzeichnis Allgemeines Funktion und Aufbau Primärradar - Pulsradar - CW-Radar Sekundärradar Radar im Tierreich Gefahren Quellen

3 Allgemeines 1886 erstmals von Heinrich Hertz entdeckt Durchbruch der Technik gelang im 2.Weltkrieg Verschiedenste Einsatzgebiete Radar = radio (aim) detection and ranging Auffinden und Entfernungsmessung mit Radiowellen sendet elektromagn. Wellen aus und empfängt die Echos. -> Informationen über entfernte Objekte AllgemeinesFunktionRadartypenTiereGefahren

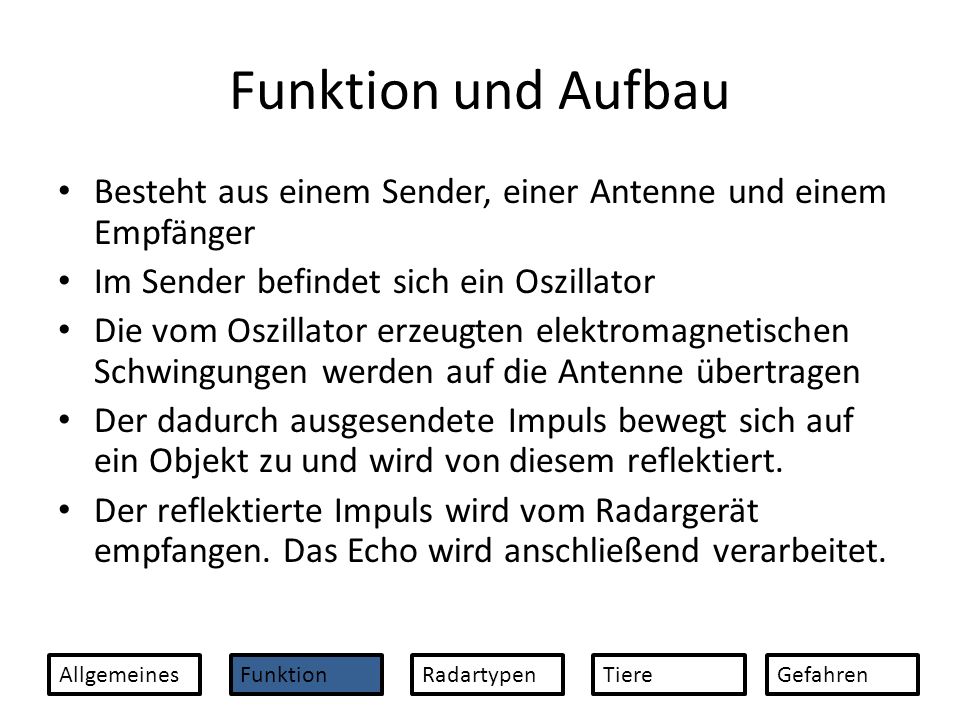

4 Funktion und Aufbau Besteht aus einem Sender, einer Antenne und einem Empfänger Im Sender befindet sich ein Oszillator Die vom Oszillator erzeugten elektromagnetischen Schwingungen werden auf die Antenne übertragen Der dadurch ausgesendete Impuls bewegt sich auf ein Objekt zu und wird von diesem reflektiert. Der reflektierte Impuls wird vom Radargerät empfangen. Das Echo wird anschließend verarbeitet. AllgemeinesFunktionRadartypenTiereGefahren

5 Primärradar hochfrequente Signale werden ausgesendet Diese werden an den Zielen reflektiert Die empfangene passiven Echos werden von der Station ausgewertet. AllgemeinesFunktionRadartypenTiereGefahren

6 Pulsradar Primärradar Geschwindigkeit, Grösse, Höhe und Entfernung eines Objektes können mit dem Pulsradar ermittelt werden. - Bsp. Entfernung - Bsp. Höhe R = Entfernung c0 = Lichtgeschwindigkeit t = Zeit AllgemeinesFunktionRadartypenTiereGefahren

7 CW-Radar AllgemeinesFunktionRadartypenTiereGefahren

8 AllgemeinesFunktionRadartypenTiereGefahren

9 AllgemeinesFunktionRadartypenTiereGefahren
