1
Kompaktsteuerungen Logiksteuerung oder Kleinsteuerung
2
Sandwäsche Austragschnecke Sensor Förderschnecke Ein SPS „Blackbox"
Waschventil Aus Spülventil Not aus
3
Steuerung Schalter Schalter Schalter Einschaltverzögert Ca. 30€
Ausschaltverzögert Ca. 30€ Wochenzeitschaltuhr Ca.30€ Schalter
4
Eingänge Steuerung Ausgänge
Stromversorgung mit – 230 V 4 Ausgänge bis max.10A Dauerstrom 8 Eingänge Schalter ,Taster Digitale Signale Analoge Signale z.B. Temperatur Druck Werte 0/4 – 20 mA Kompaktsteuerung A1 = aus A2 = ein 3 sec Alarm auf A3 Steuerung von z.B. Motoren Pumpen Hupe Lichter Störmeldung Die Anzahl der Eingänge und Ausgänge ist durch Zusatzmodule erweiterbar.
5
Ein/ausschaltverzögert

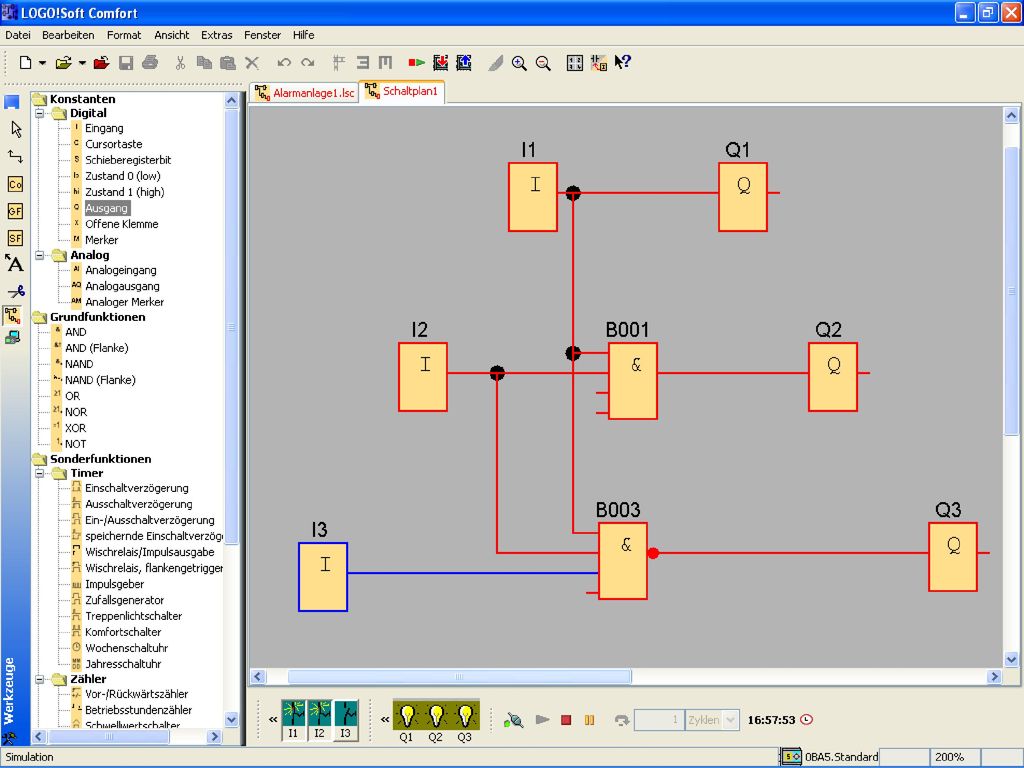

Logiksteuerung Dann: Wenn: i1 < Und nicht aber Ein Aus Kompaktsteuerung A1 = aus A2 = ein 3 sec Alarm auf A3 Displayanzeige > Oder Und Impulsgeber Zeitschaltuhren = Impulsschalter Schwellenwert Ein/ausschaltverzögert Zähler gewechselt Treppenhausschalter Wenn i1 = 1 und i2 = 0 und i3 ……..
7
Alarmanlage und Feuermeldeanlage
Display und Alarmanlage und Feuermeldeanlage
8
Einsteigerset Kosten für Einsteigerset ca. 180€
Steuerung, Software und Übertragungskabel Folgegeräte kosten ca. 100€ Ausführliche Informationen zu den Geräten sind im Internet bei den Herstellern zu finden. Anwendungen zum Download Testversionen der Software Betriebshandbücher Technische Daten Hersteller z.B. Klöckner & Möller (Easy), Siemens (Logo), Schneider (Logic), Elzet, Conrad-Elektronik
9
Vorteile der Kompaktsteuerung
Kostengünstig für umfangreiche Steuerungsmöglichkeiten leicht zu erlernen flexibel einsetzbar, Programmierung am PC oder teilweise direkt geringer Installationsaufwand und Platzbedarf nachvollziehbare Programmierung gute Dokumentation der Anwendungen Anwendungen können am Display vom Benutzer geändert werden e) Passwortschutz Simulation der Anwendung im Programm (geringes Risiko)
10
Test
11
Ende Danke
