1 Erstellung von Katalogelementen mit Hilfe des Katalog Generators
Plant 3D Katalog Editor Erstellung von Katalogelementen mit Hilfe des Katalog Generators Martin Buss Enterprise Priority Support

2 Ziele Die Möglichkeiten des Katalog Editors aufzeigen, insbesondere den Gebrauch des Katalog Generators für die Massenerstellung von Katalogteilen. Neuen Katalog erstellen, was ist zu beachten Übersicht über die Möglichkeiten des Katalog Editors, verschiedene Arbeitsweisen aufzeigen. Schritt für Schritt: die Bauteilerstellung mit dem Katalog Generator. Anpassung der Konfiguration an die neue Verbindung (SW / MPT) Erstellung der Nennweiten

3 Zum Sprecher: Martin Buss
Premium Support Specialist bei Autodesk seit April 2015. Berufserfahrung als Anwender und Administrator auf verschiedenen CAD Systemen. Fiber-Glasöfen und Fiberfliessmaschinen (AutoCAD Mechanical) : Werkstattzeichnungen und Projektarbeit. Kraftwerksbau (PDMS) : Piping, Stahl, Rohrhalterungen, Katalog, Tools, Stahlberechnung. Pharmazie (Plant3D, PDS) : Piping, Stahl, Katalog, Tools, Administration und technische Projektleitung.

4 Neuen Katalog erstellen, was ist zu beachten (S.1)
Es wird dringend empfohlen der Kopie eines Standartkatalogs zu starten, überflüssige Bauteile können später gelöscht werden. Es sind nämlich Daten dort vorhanden, die ein neuer Katalog nicht hat und nur umständlich eingebracht werden können (Beispiel: Antriebe für Ventile) Außerdem kann es einfacher sein, mit Kopien vorhandener Teile zu arbeiten und diese zu ändern als neue zu erstellen. C:\Program Files\Autodesk\AutoCAD 2014\NominalDiameterMap.csv, Nennweiten hinzufügen Benutzerdefinierte Nennweitenliste: Wenn Liste angelegt ist, und man will Nennweiten der NomialDiameterMap.csv hinzufügen, dann erscheinen sie erst nicht in der benutzerdefinierten Liste. Lösung: Autocadplant3dcatalogbuilderconfig.xml löschen Im Plant 3D, Befehl PLANTENDCODES: Endcode MPT hinzufügen:  Für den Gebrauch der Funktionen im Catalog/Spec Editor, die Excel erfordern, muss auch Excel installiert sein. (keine Alternativprodukte). Trick: alle bemaßten Vorschaubilder sind in der Datei C:\AutoCAD Plant 3D 2014 Content\Cpak Common\metadata.zip enthalten. Wenn man bestimmte Parametrisierungen sucht, kann man die Bilder im Vorschaumodus schnell durchgehen.

5 Neuen Katalog erstellen, was ist zu beachten (S.2)
Anschlusseinrichtung anpassen: SB soll Lötmuffe sein. MBT ist das Gegenstück. SB/MBT,PL hinzugefügt (PL=Rohranschluss) Mehrfachverbindung muss erstellt werden, um das kontinuierliche Pipen zu ermöglichen. Da MBT und PL nicht zusammenpassen, muss ein passendes Verbindungsteil in der Mehrfachverbindung angegeben werden (hier: Muffe, eng: Sleeve) Falls unbedingt nötig, können über Python Script neue Verbindungsteile erstellt werden.

6 Neuen Katalog erstellen, was ist zu beachten (S.2)
PLANTMODIFYSHAREDCONTENTFOLDER: Dieser Befehl, sowie der Knopf unter Extras  “Ordner für gemeinsam genutzte Inhalte ändern…” bewirken dasselbe, nämlich, dass folgender Dialog aufgeht: Es ist wichtig zu wissen, dass diese Einstellung, die sowohl im 3D als auch im Katalog Editor vorgenommen werden kann, den Content Ordner für ALLE Projekte in Plant 3D festlegt. In diesem sollen alle Kataloge (*.pcat, *.acat) liegen (auf diese wird allerdings vom 3D aus nicht zugegriffen) In diesem Ordner liegen auch Grafikinformationen als Blockreferenzen in DWG Dateien, sowie Vorschaubilder sowohl für den Katalog als auch für den Rohrklassen Viewer sowie für die Werkzeugpaletten.

7 Übersicht über die Möglichkeiten des Katalog Editors
Katalog Editor: Nennweite ergänzen Katalog Generator: Nennweiten ergänzen über Excel Export Katalog Editor: Komponente erstellen Katalog Editor: Komponente erstellen als Kopie einer vorhandenen Katalog Generator: Komponenten erstellen, Geometriedaten und Texte in Excel bearbeiten Katalog Editor: Katalogdaten (Texte) in Excel bearbeiten Katalog Editor: Texte, Stapelzuweisung von Stilen für Langbezeichnungen (betrifft: Rohrklassendatenblätter) Katalog Editor / Katalog Generator: Geometrieerstellung Varianten (Templates / Standarts) / Blöcke / Custom Scripts Anhang SKEYs

8 (1) Katalog Editor: Nennweite ergänzen
„Nennweite hinzufügen“: neue Nennweite erstellen, alle Felder sind leer „Nennweite duplizieren“: neue Nennweite erstellen, alle Felder haben die Werte der kopierten Nennweite (empfohlen)

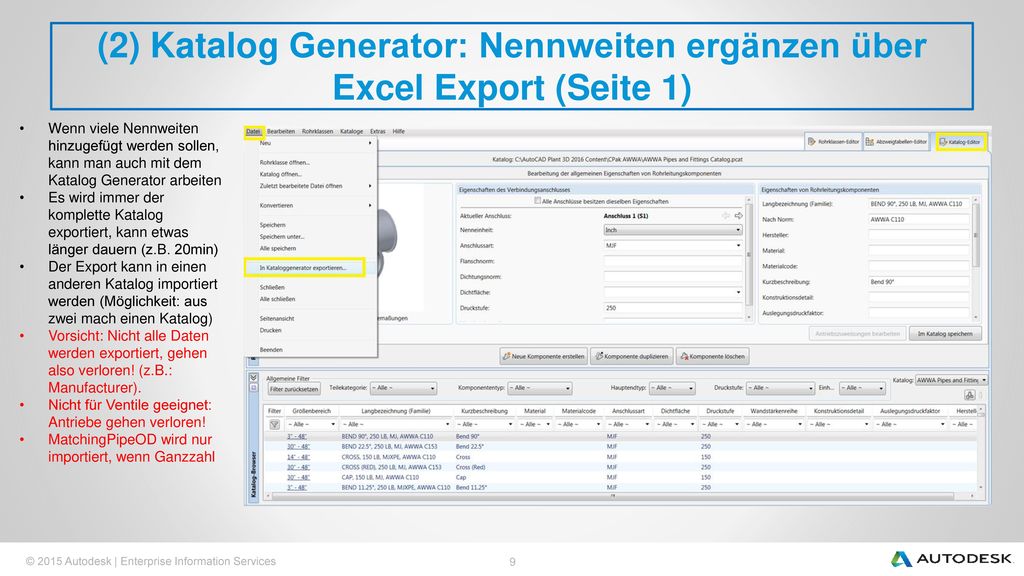

9 (2) Katalog Generator: Nennweiten ergänzen über Excel Export (Seite 1)
Wenn viele Nennweiten hinzugefügt werden sollen, kann man auch mit dem Katalog Generator arbeiten Es wird immer der komplette Katalog exportiert, kann etwas länger dauern (z.B. 20min) Der Export kann in einen anderen Katalog importiert werden (Möglichkeit: aus zwei mach einen Katalog) Vorsicht: Nicht alle Daten werden exportiert, gehen also verloren! (z.B.: Manufacturer). Nicht für Ventile geeignet: Antriebe gehen verloren! MatchingPipeOD wird nur importiert, wenn Ganzzahl

10 (2) Katalog Generator: Nennweiten ergänzen über Excel Export (Seite 2)
Aus der exportierten Excel den Reiter, der die gewünschten Bauteile enthält kopieren in neue Datei. Klick auf das Bild zur Anzeige der Geometrieparameter. Vorhandene Zeile kopieren und für neue Nennweite hinzufügen, Werte entsprechend ändern. (die Ids werden neu berechnet, Duplikate stören nicht) Im Katalog Generator kann nun in den vorhandenen Katalog importiert werden.

11 (3) Katalog Editor: Komponente erstellen
Wenn keine geeignete Komponente im Katalog zum kopieren vorhanden ist, muss eine neue hinzugefügt werden. Alternativ: (4) Katalog Generator

12 (4) Katalog Editor: Komponente erstellen als Kopie einer vorhandenen
Ist schon eine Komponente vorhanden, die die Geometrieanforderungen des neuen Bauteils erfüllt, dann ist es einfacher, die vorhandene Komponente zu kopieren.

13 (5) Katalog Generator: Komponenten erstellen, Geometriedaten und Texte in Excel bearbeiten (S.1)
Gut für die Erstellung von vielen Teilen, die noch nicht oder nicht in einer ähnlichen, verwendbaren Geometrie bereits im Katalog vorhanden sind. Starte Katalog Generator, dann „Template erstellen“ – neu. Namen geben und Einheit (inch oder mm) auswählen. Fortfahren gemäß Screenshot rechts.

14 (5) Katalog Generator: Komponenten erstellen, Geometriedaten und Texte in Excel bearbeiten (S.2)
1. Kategorie wählen. 2.1 benutzerdefinierte Nennweitenliste erstellen. 2.2 Häkchen setzen UND Nennweitenbereich einstellen. 3.1 oder 3.2 Bauteil auswählen. 4.1 und 4.2 Nacheinander „1“ und „2“ auswählen, um die Verbindungen zu definieren. 5. MPL ist nicht in der Liste, muss man eintippen. 6. Das ist der Text, der in der Rohrklasse auftaucht. 7. Jetzt speichern und nach Excel exportieren, den Kataloggenerator offen lassen.

15 (5) Katalog Generator: Komponenten erstellen, Geometriedaten und Texte in Excel bearbeiten (S.3)
Excel vervollständigen. Auf die kleine Voransicht klicken für die Parameterdarstellung. Langbezeichnung Größe kann beispielsweise per Formel erzeugt werden. TYPE, SKEY nicht vergessen für die Darstellung auf der Isometrie. Tipp: Mit -2 als Eingabe für L21 oder L22 kann man die Endgeometrie verschwinden lassen (0 als Eingabe geht nicht) Tipp: Damit die Kommazahlen für den MatchingPipeOD aus der Excel übernommen werden, muss in Excel der Punkt als Dezimalseperator verwendet werden (Advanced Options) Dann wieder zurück zum Katalog Generator und „Katalog erstellen“ klicken.

16 (5) Katalog Generator: Komponenten erstellen, Geometriedaten und Texte in Excel bearbeiten (S.4)
Empfehlung zu vorhandenem hinzufügen, z.B.: C:\AutoCAD Plant 3D 2014 Content\CPak Common\CustomParts Metric Catalog.pcat Kataloggenerator schließen. Im selben Ordner, wo der soeben ergänzte Katalog liegt, wurde ein Ordner „PreviewLisps “ erstellt, in unserem Fall enthält er eine Datei „Elbow 90°,SW.lsp“. Diese Datei kann man nun ins Plant 3D in die Designarea reinziehen (drag & drop), um alle die Geometrie der erzeugten Teile zu überprüfen.

17 (6) Katalog Editor: Katalogdaten (Texte) in Excel bearbeiten
Export nach Excel Daten in Excel bearbeiten Import zurück in den Katalog Nur Texte, keine Geometriedaten können geändert werden Nicht alle Daten können geändert werden, nur die nicht gesperrten Felder der Excel (entsperren und ändern bringt nichts, Änderungen werden nicht übernommen)

18 (7) Katalog Editor: Stapelzuweisung von Stilen für Langbezeichnungen (betrifft: Rohrklassendatenblätter) Für die Rohrklassen können hier beliebige Felder des Katalogs in beliebiger Reihenfolge für die Langbezeichnungen zusammengefaßt werden, statische Texte hinzugefügt werden. Das ist besonders interessant für die Langbezeichnungen (Größe), weil diese normalerweise für die Stückliste auf der Isometrie hergenommen werden. Auch die Langbezeichnung (Familie) kann so bearbeitet werden, diese sieht man beispielsweise in der Rohrklasse als Oberpunkt über Langbezeichnung (Größe)

19 (8) Katalog Editor / Katalog Generator: Geometrieerstellung Varianten (Templates / Standarts) / Blöcke / Custom Scripts (S.1) Vorgefertigte Geometrievarianten haben wir bereits kennengelernt (siehe Katalog Generator) AutoCAD Blöcke können auch verwendet werden, müssen aber vorher präperiert werden. Dies geschieht mit dem Befehl: PLANTPARTCONVERT oder in der dynamischen Werkzeugpalette „Benutzerdefiniertes Teil hinzufügen“ klicken und dann unter „AutoCAD-Block“ den Knopf „Blockbasiertes AutoCAD-Teil erstellen“ anwählen und den Anweisungen folgen: Das Bauteil muss schon ein AutoCAD Block sein. „Hinzufügen“ ENTER Ersten Verbindungspunkt mit der Maus anwählen und die Richtung (nach außen) angeben. Es erscheint ein blauer Pfeil. ENTER zum Bestätigen. Dasselbe für die folgenden Punkte, dann zum Abschluss „B“ und ENTER. Das resultierende Bauteil ist äußerlich nicht von einem normalen Block zu unterscheiden, nur wenn man PLANTPARTCONVERT eingibt und den Block auswählt, kann man wieder die blauen Pfeile sehen und dann nachträglich Verbindungspunkte eingeben. Bei der Bauteilerstellung im Katalog oder nach der Erstellung über den Katalog Generator können dann für jede Grösse diese Blöcke ausgewählt werden. Sie werden dann in einem Ordner abgespeichert, der denselben Namen wie der Katalog hat und neben der Katalogdatei liegt.

20 (8) Katalog Editor / Katalog Generator: Geometrieerstellung Varianten (Templates / Standarts) / Blöcke / Custom Scripts (S.2) Die Blöcke können in der Exceldatei bereits namentlich ausgewählt werden, so dass die Zuordnung beim Import der Excel bereits stattfindet:

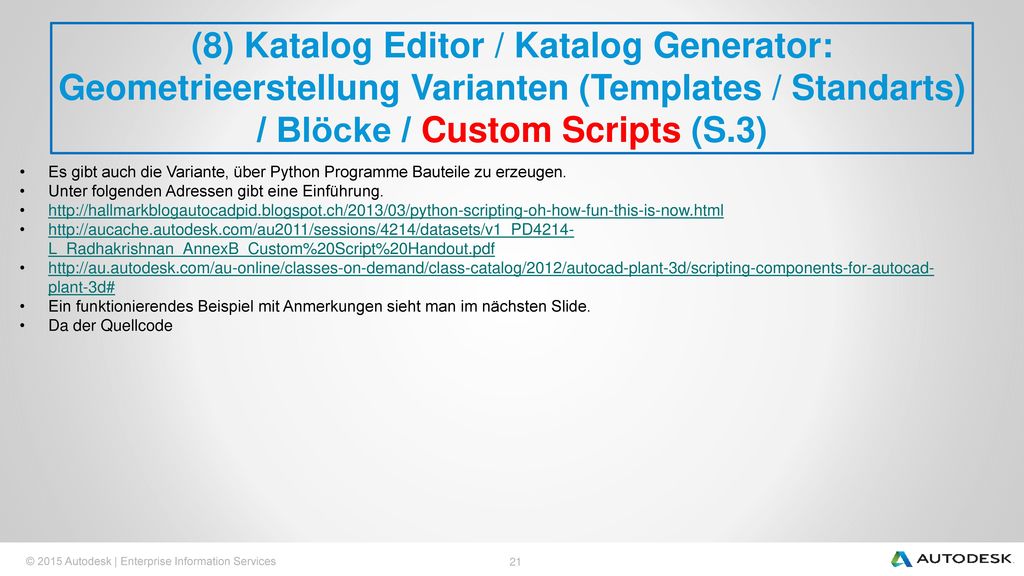

21 (8) Katalog Editor / Katalog Generator: Geometrieerstellung Varianten (Templates / Standarts) / Blöcke / Custom Scripts (S.3) Es gibt auch die Variante, über Python Programme Bauteile zu erzeugen. Unter folgenden Adressen gibt eine Einführung. Ein funktionierendes Beispiel mit Anmerkungen sieht man im nächsten Slide. Da der Quellcode

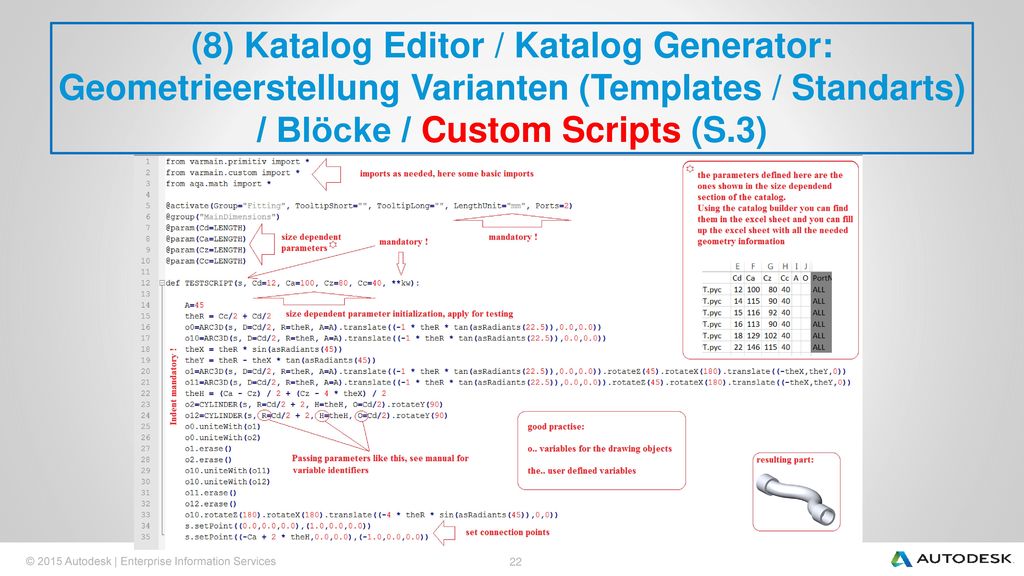

22 (8) Katalog Editor / Katalog Generator: Geometrieerstellung Varianten (Templates / Standarts) / Blöcke / Custom Scripts (S.3)

23 Anhang SKEYs (S.1) Im folgenden eine Auflistung von SKEYs.
Entscheidend ist aber, welche Blöcke in der <PROJEKTPFAD>\Isometric\IsoSymbolStyles.dwg hinterlegt sind und wie die Zuordnung stattfindet in der <PROJEKTPFAD>\Isometric\IsoSkeyAcadBlockMap.xml, kann mit Texteditor bearbeitet werden. Eigene Codes können erstellt werden und eigenen Blöcken zugeordnet werden. Die IsoSymbolStyles.dwg muss über die Konfiguration geöffnet werden („Iso Symbole bearbeiten“ o.ä.), hier können auch Blöcke hinzugefügt werden mit dem „BSAVEAS“ Befehl.

24 SKEYs (S.2)

25 SKEYs (S.3)

26 SKEYs (S.4)

27 SKEYs (S.5)
