Lektion 02 Gesetzliche / Technische Grundlagen. Ziel: Jeder Tn kann: -einen Fahrzeugausweis lesen -unterschiedliche Gewichte und Dimensionen benennen.

Präsentation zum Thema: "Lektion 02 Gesetzliche / Technische Grundlagen. Ziel: Jeder Tn kann: -einen Fahrzeugausweis lesen -unterschiedliche Gewichte und Dimensionen benennen."—  Präsentation transkript:

1 Lektion 02 Gesetzliche / Technische Grundlagen

2 Ziel: Jeder Tn kann: -einen Fahrzeugausweis lesen -unterschiedliche Gewichte und Dimensionen benennen ist orientiert über: -die verschiedenen Gesetzgebungen im Strassenverkehr -die Kategorien des Führerausweises

3 Inhalt / Ablauf -Gesetzgebung -Der Führerausweis im Kreditkartenformat (FAK) -Auflagen im Führerausweis -Der Fahrzeugausweis -Masse und Gewichte -Definition der Gewichte -Geschwindigkeiten -Rückspiegel -Bereifung / Bremsen -Kupplungssysteme -Beleuchtung

4 Gesetzgebung - SVG (Strassenverkehrsgesetz) - VRV (Verkehrsregelnverordnung) - VZV (Verkehrszulassungsverordnung) - VVV (Verkehrsversicherungsverordnung) - SSV (Signalisationsverordnung) - VTS (Verordnung über die technischen Anforderungen an Strassenfahrzeugen) - ………. div. ergänzende Gesetze, Verordnungen, Erlasse, etc. http://www.admin.ch/ch/d/sr/741_01/index.html

5 Der Führerausweis im Kreditkartenformat (FAK) Vorderseite

6 Der Führerausweis im Kreditkartenformat (FAK) Rückseite

7 Der Führerausweis im Kreditkartenformat (FAK) Kategorie I

8 Der Führerausweis im Kreditkartenformat (FAK) Kategorie II

9 Auflagen im Führerausweis Beispiele:  Medizinische Gründe  Fahrzeuganpassungen  Beschränkungen auf Fahrzeugen  Verwaltungsangelegenheiten  Nationale Beschränkungen (teilw. Übergangsrecht) http://www.stva.zh.ch/internet/sicherheitsdirektion/stva/de/StVAaw/AWfak/AWfakAuflagen.html

10 Der Fahrzeugausweis

11 Halter-Daten Haftpflicht- Versicherung Besondere Masse / Angaben / Verfügungen Kontrollschild Fahrzeug Marke / Typ, Bauart, etc. technische Angaben wie Hubraum, Leistung, Typenschein max. Gewichte, Abgasnorm Sitzplätze 1. Inverkehrssetzung Prüfungen

12 Fahrzeugausweis „Fahrzeug“

13 Fahrzeugausweis „Arbeitsanhänger“ Leergewicht = Gesamtgewicht

14 Fahrzeugausweis „Anhänger“

15 Masse und Gewichte (max. zulässig) 18.75 m max. 12.00 m 2.55 m Höhe: 4.00 m max. 12.00 m

16 Masse und Gewichte (max. zulässig bei Fz bis 3500kg) max. 3.5 t (Kat. B) gem. FzA Zugfahrzeug

17 Definition der Gewichte ++ 75 kg = Leergewicht Nutzlast += Betriebsstoffe voll Treibstoff / Öle, etc. Passagiere Ladung

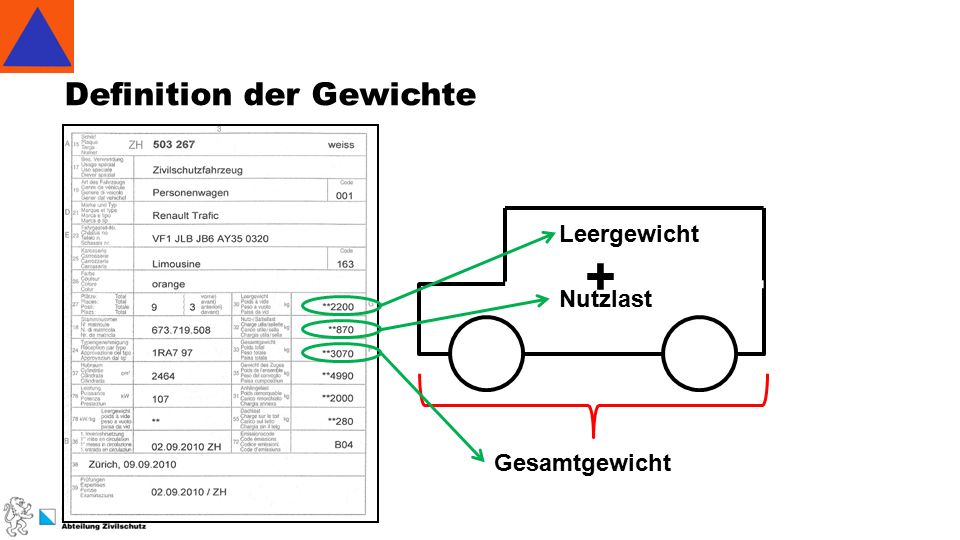

18 Definition der Gewichte Leergewicht Nutzlast + Gesamtgewicht

19 Definition der Gewichte Anhängelast Stützlast Achtung: Stützlast zählt zur Nutzlast!!

20 Definition Gewichte Gewicht des Zuges

21 Definition Gewichte Dachlast

22 Höchstgeschwindigkeit mit Anhänger Ausserorts Autobahnen Autostrassen

23 Rückspiegel

24 Rückspiegel (und Sichtbereich) 1Direktsicht 2Hauptspiegel 3Weitwinkelspiegel 4Toter Winkel 5Rampenspiegel 1 11 22 3 4 4 4 5 Art. 112, Ziff. 1 VTS Motorwagen müssen links und rechts aussen je einen Rückspiegel tragen, womit.... nach hinten mind. 100 Meter weit leicht überblicken kann

25 Bereifung Art. 58 VTS Abs. 4: Bei Luftreifen darf das Gewebe nicht verletzt oder blossgelegt sein. Die Reifen müssen auf der ganzen Lauffläche mindestens 1,6 mm Profilrillen aufweisen.

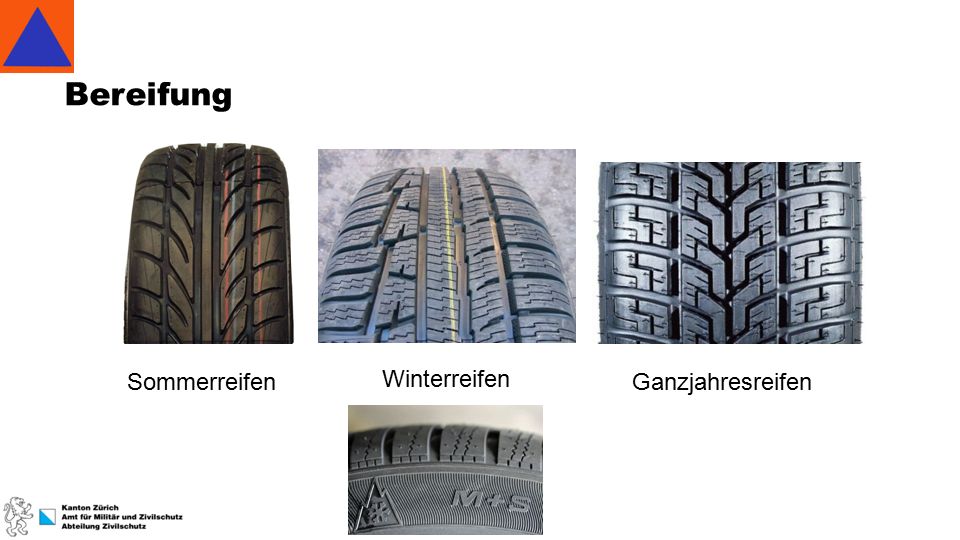

26 Bereifung Sommerreifen Winterreifen Ganzjahresreifen

27 Schäden an Bereifung

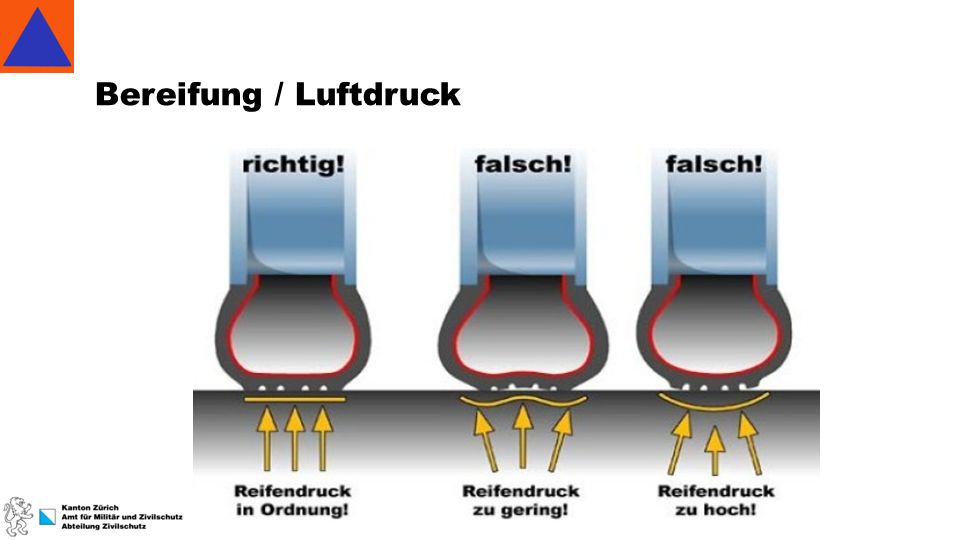

28 Bereifung / Luftdruck

29 Wie viel Luftdruck benötigen meine Reifen? Wo finde ich die Angaben? - Betriebsanleitung - evtl. Tankdeckel - evtl. Fahrertüre - ??? - Reifengrösse und Betriebsgewicht beachten Überprüfen im kalten Zustand!!

30 Bremsen

31 Mögliche Folgen einer unsachgemässen Verwendung! Wie bremse ich korrekt?

32 Bremsen - Langsam fahren - Zurück schalten - Voraus schauen - Permanentes „Auf der Bremse stehen“ unterlassen

33 Bremsen Das Gewicht des Zuges ist mit dem Anhänger doppelt so hoch oder höher! d.h. Zwingend Zul.GesGew des Zugfahrzeuges und Anhängelast beachten und einhalten!

34 Auflaufbremse Auflaufbremse: Auslösung mechanisch über die Anhängerkupplung. Dadurch leichte Verzögerung der Bremswirkung. Achtung: Pw-Anhänger haben kein ABS

35 Kupplungssysteme

36 Kupplungssystem mit ZS-Adappter

37 Kupplungssystem II Steckdosen am Fahrzeug 13-polig7-polig Stecker am Anhänger Adapter 7 – 13 13 – 7

38 Beleuchtung Im Pw-Bereich werden fast ausschliesslich 12 Volt- Anlagen verwendet! 24 Volt
