WLAN – Standards und Datenübertragung Oliver Reinhardt Projektkurs Informatik Ostseegymnasium Rostock 06.01.2009.

Präsentation zum Thema: "WLAN – Standards und Datenübertragung Oliver Reinhardt Projektkurs Informatik Ostseegymnasium Rostock 06.01.2009."—  Präsentation transkript:

1 WLAN – Standards und Datenübertragung Oliver Reinhardt Projektkurs Informatik Ostseegymnasium Rostock 06.01.2009

2 19.09.2016 Standards und Datenübertragung 2 Gliederung 1. Standards – 802.11 1. Historie 2. 802.11g 3. 802.11n 2. Vergleich 3. Zusammenfassung 4. Quellen

3 19.09.2016 Standards und Datenübertragung 3 1. Standards – 802.11 IEEE-Norm für Kommunikation in Funknetzwerken Herausgeber: Institute of Electrical and Electronics Engineers spezifiziert Mediumszugriff (MAC-Layer) und physikalische Schicht im OSI-Modell

4 19.09.2016 Standards und Datenübertragung 4 1.1 Historie fehlende Standardisierung führte zu: geringer Verbreitung Bindung an einen Hersteller (da Produkte anderer Hersteller nicht kompatibel sind) Gründung der Arbeitsgruppe 802.11 um einen Standard zur Datenübertragung im WLAN zu erarbeiten

5 19.09.2016 Standards und Datenübertragung 5 1.1 Historie 1997: Veröffentlichung des ersten WLAN- Standards 802.11 mit einer Übertragungsrate von bis zu 2 MBit/s 1999: Verabschiedung der Standards 802.11a und 802.11b 2003: Veröffentlichung von 802.11g, dem heute am weitesten verbreiteten Standard 2009: geplante Veröffentlichung 802.11n

6 19.09.2016 Standards und Datenübertragung 6 1.2 802.11g 2003 veröffentlicht Datenübertragungsrate von 54 MBit/s (brutto) Reichweite von bis zu 40m in Gebäuden Frequenzband um 2,4 GHz abwärtskompatibel zu 802.11b aktueller Standard

7 19.09.2016 Standards und Datenübertragung 7 1.3 802.11n geplante Veröffentlichung 2009 Datenübertragungsrate von 540 MBit/s (brutto) Reichweite von bis zu 70m in Gebäuden Frequenzband um 2,4 GHz, optional zusätzlich auch 5 GHz Abwärtskompatibel zu a, b und g erste Geräte bereits auf dem Markt

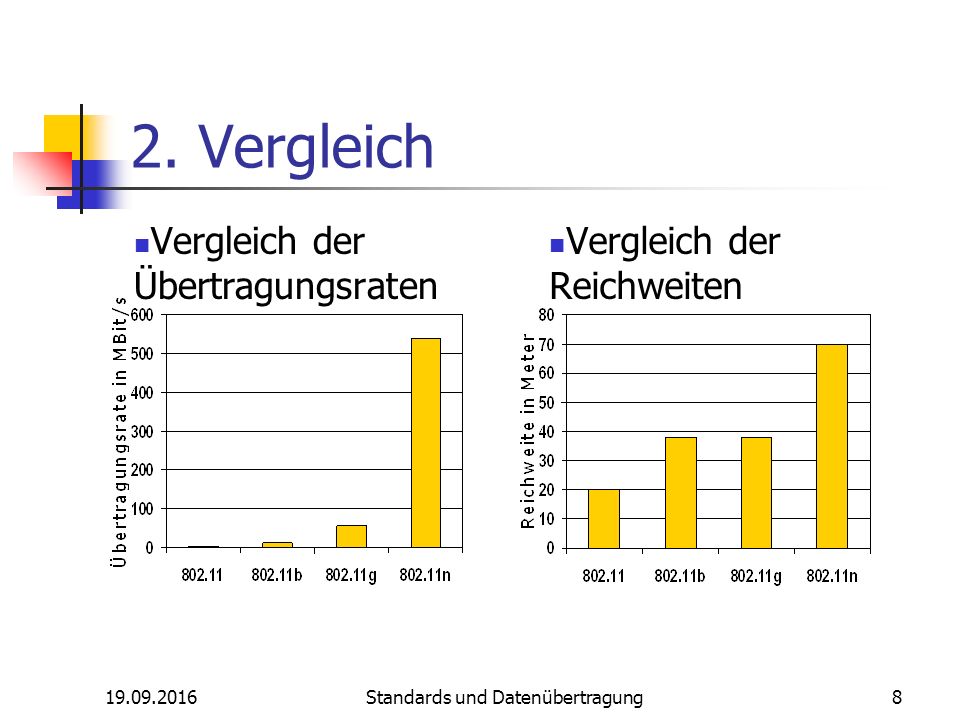

8 19.09.2016 Standards und Datenübertragung 8 2. Vergleich Vergleich der Übertragungsraten Vergleich der Reichweiten

9 19.09.2016 Standards und Datenübertragung 9 2. Vergleich MIMO (Multiple Input Multiple Output)

10 19.09.2016 Standards und Datenübertragung 10 2. Vergleich 40 MHz breite Kanäle 2 benachbarte 20 MHz Kanäle werden zusammengefasst Verdopplung der effektiven Übertragungsrate Effizientere Medienzugriffssteuerung Zusammenfassung mehrerer Datenpakete in einem Großen Weniger Verwaltungsdaten

11 19.09.2016 Standards und Datenübertragung 11 3. Zusammenfassung Vielzahl unterschiedlicher Verfahren erzwang einen Standard IEEE 802.11 Heutiger Standard 802.11g Standard in Entwicklung 802.11n Zukünftiger Standard durch neue Verfahren wesentlich effektiver

12 19.09.2016 Standards und Datenübertragung 12 4. Quellen Textquellen [1] http://www.elektronik-kompendium.de/sites/net/0907051.htm [2] http://de.wikipedia.org/wiki/IEEE_802.11 [3] http://www.elektronik-kompendium.de/sites/net/1004251.htm [4] http://www.elektronik-kompendium.de/sites/net/0610051.htm [5] http://de.wikipedia.org/wiki/OSI-Modell [6] http://www.arubanetworks.com/pdf/technology/whitepapers/ wp_AWO_gr.pdf [7] http://de.wikipedia.org/wiki/Media_Access_Control Bildquellen [1] http://www.ieee.org/portal/site/iportals?WT.mc_id=ft_home [2] http://www.elektronik-kompendium.de/sites/net/0610051.htm [3] http://www.elektronik-kompendium.de/sites/net/1004251.htm
