1 Videoendoskopie bringt Licht ins Dunkle von Schweißnähten Seite 1 / 21 Schweißtechnisches Forum 2010 – TÜV Nord

2 :: viZaar entwickelt und baut seit 1997 Inspektionskameras, Videoendoskope und Zubehör für VT Videoinspektionen :: Fertigung von über Kamerasystemen :: Sitz in Albstadt, Rhein Main, Nord und Kuala Lumpur (Malaysia) :: Über 50 Mitarbeiter Seite 2 / 21 Hauptsitz Albstadt, 2000 m² Fläche viZaar - Übersicht

3 Seite 3 / 21 :: Gerätevermietung, Videoendoskopwerkstatt und zertifiziertes Inspektionspersonal :: Zertifiziert nach: viZaar - Übersicht

4 Seite 4 / 21 Wichtige Innovationen wurden in den letzten 12 Jahren marktreif entwickelt, vertrieben und eingesetzt: :: Kleinstes rotierende Videoendoskop der Welt INVIZ revolver 12.7 :: Kleinstes Videoinspektionssystem INVIZ DE 2.4 bei voller PAL Videoauflösung (‚Schwertkamera’ zur Dampferzeugerprüfung mit Kanal für Greifwerkzeuge) :: Lange Videosonden mit einzigartiger Trommelkörperlagerung und 4-Wege Kamerakopfabwinkelung viZaar - Übersicht

5 Seite 5 / 21 :: Kleinste Inspektionskamera der Welt mit 1,75mm Bauhöhe :: Erste optisch fokussierbare Videokamera in einem 6mm Videoendoskop :: Erste digitale Onboard-Videoaufzeichnung seit 2001, Videoaufzeichnung in voller PAL Auflösung seit 2008 viZaar - Übersicht

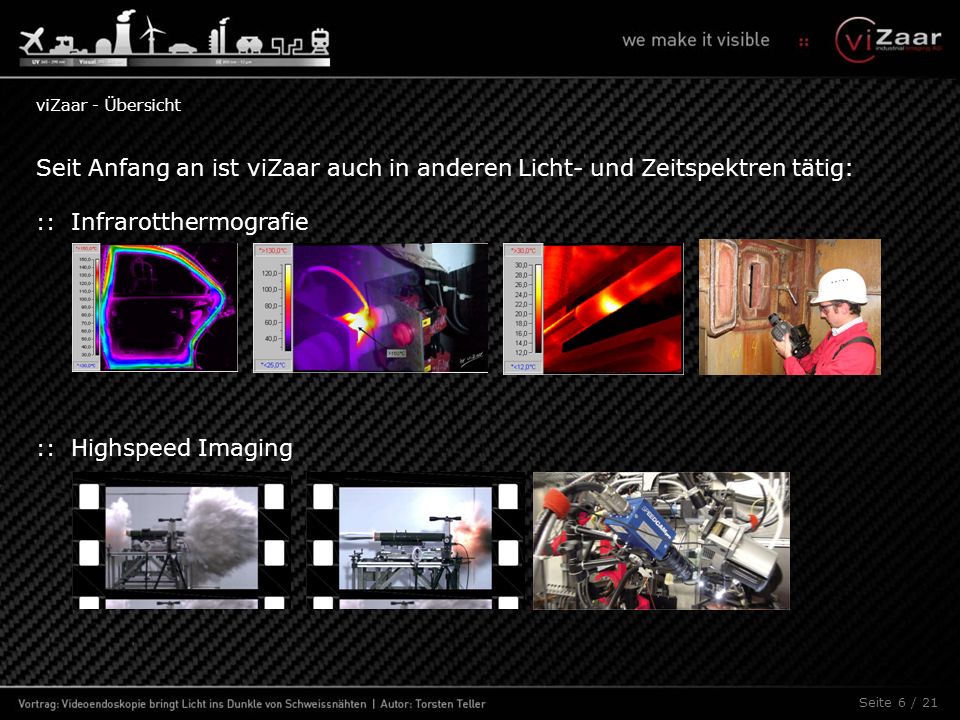

6 Seite 6 / 21 Seit Anfang an ist viZaar auch in anderen Licht- und Zeitspektren tätig: :: Infrarotthermografie :: Highspeed Imaging viZaar - Übersicht

7 Seite 7 / 21 viZaar-Geräte im Einsatz zur QS, Fehlersuche oder bei WKP‘s

8 Seite 8 / 21 Turbineninspektion

9 Seite 9 / 21 Fremdteilebergung in Turbinen, Rohrleitungen und Industrieanlagen

10 Seite 10 / 21 Keine Aussage mehr möglich: Zu unscharf. Tolerierbare Unschärfe, Fehler gerade noch sichtbar. Scharfes, aussagefähiges Bild mit kleinem Defekt in der Naht. Fehler beim Endoskopieren orbitaler Rohrschweißnähte: Fokus I

11 Seite 11 / 21 Funktionsprinzip des Remote Focus

12 Seite 12 / 21 Makro mit falschem Focus: Stelle erscheint fehlerhaft. Zu vernachlässigende Unregelmäßigkeit. Fehler beim Endoskopieren orbitaler Rohrschweißnähte: Fokus II

13 Seite 13 / 21 Fehler beim Endoskopieren orbitaler Rohrschweißnähte: White Balance I Unter falschen Bedingungen fehlerhaft abgeglichene Kamera (Sonnenlicht). Korrekt abgestimmtes Farbverhalten der Kamera.

14 Seite 14 / 21 Guter Weißabgleich.Fehlerhafter Weißabgleich. Fehler beim Endoskopieren orbitaler Rohrschweißnähte: White Balance II

15 Seite 15 / 21 Fehler beim Endoskopieren orbitaler Rohrschweißnähte: Fehlerhafte Ausleuchtung Korrekt aufgenommen: Alle Anlauffarben sichtbar. Endoskop verschoben: Obere Anlauffarben schwach sichtbar, untere nicht sichtbar. Endoskop verschoben: Endpunkt Schweißnaht überstrahlt.

16 Fehler beim Endoskopieren orbitaler Rohrschweißnähte: Abstand nicht korrekt Bild zwar scharf, aber: Gesamteindruck kaum möglich. Endoskop liegt schräg auf Naht. OK. Seite 16 / 21

17 Fehler beim Endoskopieren orbitaler Rohrschweißnähte: 4-Wege-Abwinklung, Scope nicht richtig positioniert Naht NACH Bogen mit 4- Wege abwinkelbarem Endoskop inspiziert: Kamerakopf kann nicht korrekt positioniert werden. Gleiche Schweißnaht korrekt aufgenommen. Seite 17 / 21

18 Fehler beim Endoskopieren orbitaler Rohrschweißnähte: Fehlerhafte Beleuchtung Korrekte Detailaufnahme im Nahmakro. Endoskop leicht verrutscht: Schattenwurf. Seite 18 / 21

19 Fehler beim Endoskopieren orbitaler Rohrschweißnähte: Inspektionsversuch mit Geradeausblick Geradeausblick mit 4-Wege-Abwinklungsendoskop. Gleiche Stelle korrekt abgebildet. Seite 19 / 21

20 Fehler beim Endoskopieren orbitaler Rohrschweißnähte: Kamerakopf nicht zentriert I Perspektivischer Fehler: Scope liegt im Rohrboden. Aufnahme korrekt: Leichte Anlauffarben noch sichtbar. Seite 20 / 21

21 Vielen Dank für Ihre Aufmerksamkeit Seite 21 / 21
