1 ADC Gutekunst Optiksysteme Eigenschaften der Atmosphäre: Dispersion: „Farbbrechung“ der Atmosphäre Dispersion: blaues Licht wird stärker gebrochen als rotes Licht Folge davon ist, dass in vertikaler Richtung das Punktbild in die Länge gezogen wird: Das Diagramm (berechnet mit Zeemax) zeigt, daß bei 60° Zenitdistanz blaues Sternbild mehr als 1” vom roten Sternbild entfernt ist.

2 ADC Gutekunst Optiksysteme Venus von Wolfgang Paech mit ADCohne ADC

3 ADC Gutekunst Optiksysteme Die Dispersion hat somit auch einen erheblichen Kontrastverlust zur Folge: Die Diagramme zeigen die MTF (Modulations-Transfer-Funktion) für einen APO mit D= 150 und 1125mm Brennweite Y-Ache: Kontrast, X-Achse: Linienpaare/mm: Struktur mit 1” entspricht 183lp/mm: Schwarze Linie: absolut perfektes Teleskop (Strehl = 100%) Blaue Line: Kontrast horizontale Strukturen Blau gestrichelt: Kontrast vertikale Strukturen Objekt im Zenit: Kontrast 11.2% bei 1“ Objekt 45° über Horizont : Kontrast nur 6.2% !

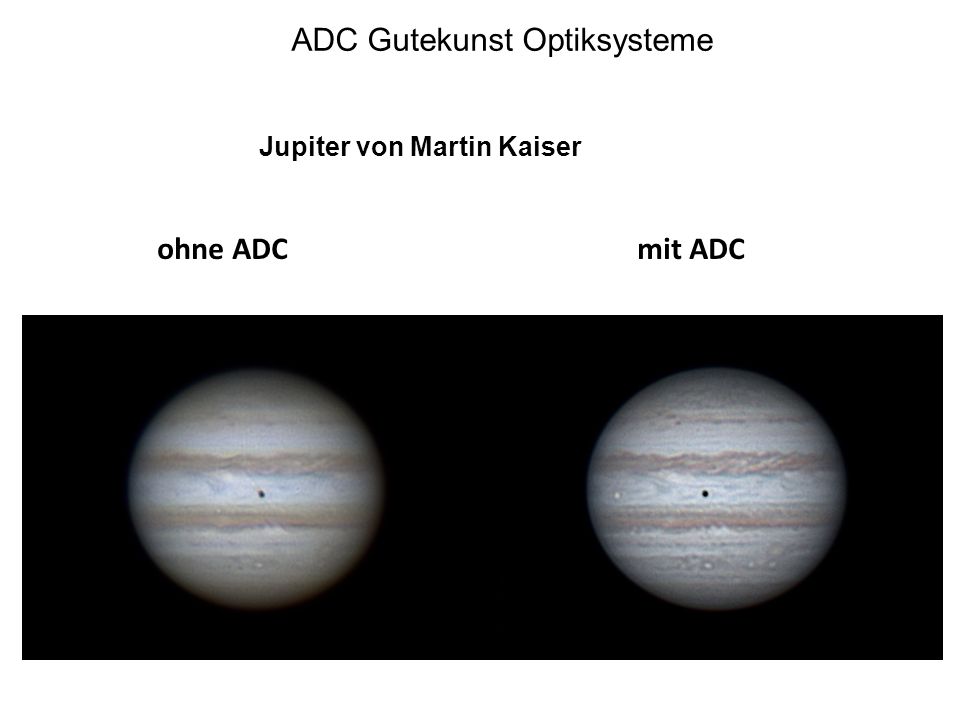

4 ADC Gutekunst Optiksysteme Jupiter von Martin Kaiser ohne ADCmit ADC

5 ADC Gutekunst Optiksysteme Funktionsprinzip des ADC‘s Wirkungsweise des ADCs: ADC besteht aus 2 dispersiven Planplatten. Jede Planplatte besteht aus einem Prismenpaar. Planplatten entgegengesetzte Richtung: keine Wirkung Planplatten gleiche Richtung: volle Wirkung

6 ADC Gutekunst Optiksysteme ADC Compact Endlich wirklich beugungsbegrenzte Optik !

7 ADC Compact Aufbau des ADC Compact

8 ADC Gutekunst Optiksysteme ADC Professional ohne ADC mit ADC

9 ADC Professional Aufbau des ADC Professional

10 ADC Gutekunst Optiksysteme Aufnahme Beispiele III Aufnahme mit ADC von Gutekunst Optiksysteme von Jörg Mosch: Saturn aufgenommen am mit einer monochromen Videokamera Lumenera LU165M am 180-mm- Refraktor. Man beachte die gute Auflösung im L-Kanal!

11 ADC Gutekunst Optiksysteme Aufnahme Beispiele I Vergleich ADC mit einfachen Prismen und ADC mit Planplatten als Prismenpaare: von Jörg Mosch Der 0,96"-Doppelstern 14 Ori, aufgenommen am mit einer Lumenera LU165M am 180-mm-Refraktor – oben mit ADC von Gutekunst Optiksysteme, unten mit Pierro Astro ADC !

12 ADC Gutekunst Optiksysteme Optische Performance des ADCs II: Punktbildfunktion ADC mit einfachen Prismen Einfache Prismen verursachen assymetrische Effekte: Vergleich ADC mit einfachen Prismen und ADC mit dispersiven Planplatten: ADCs abgeglichen für Objekt mit 45° über Horizont, APO 150mm F 11.3 ADC mit dispersiven Planplatten Planplatten lassen Optik fast unbeeinflußt. Minimaler Farbquerfehler.

13 ADC Gutekunst Optiksysteme Mond von Wolfgang Paech ohne ADC mit ADC

14 ADC Gutekunst Optiksysteme Optische Performance des ADCs III: Auswirkung auf Strehl-Wert ADC mit einfachen Prismen Punktbild für APO150 mit Bino-Ansatz Ursprünglich 94.7% Strehl: jetzt 57.2% Vergleich ADC mit einfachen Prismen und ADC von Gutekunst Optiksysteme: Teleskop APO 150mm F7.5 +Barlow 1.5x + Glaskorr 1.7x + Bino (F18.7) Die ADCs sind optimal eingestellt für Objekte, die 45° über Horizont stehen: ADC mit dispersiven Planplatten Punktbild für APO150 mit Bino-Ansatz Ursprünglich 94.7% Strehl: jetzt 94.6% !

15 ADC Gutekunst Optiksysteme Vergleichstest ADC‘s Gutekunst Optiksysteme Pierro-Astro mit einfachen von Jörg Mosch im Interstellarum 8/1014 ADC ProfessionalADC Pierro Astro

16 ADC Info-Material Optische Performance des ADCs IV: Auswirkung auf Kontrast ADC mit einfachen Prismen MTF für APO150 mit Bino-Ansatz: Insbesondere für Strukturen um 2“ verursacht Kontrastverlust flaue Bilder Vergleich ADC mit einfachen Prismen und ADC mit Planplatten als Prismenpaare: ADCs abgeglichen für Objekt mit 45° über Horizont mit APO 150mm + Bino (F18.8) ADC von dispersiven Planplatten MTF für APO150 mit Bino-Ansatz: Für 1“ Strukturen (56lp/mm) ursprünglich 27.5% Kontrast: jetzt 27.5% !

17 ADC Gutekunst Optiksysteme Saturn von Jörg Mosch ohne ADC mit ADC

18 ADC Gutekunst Optiksysteme Kontrastverbesserung RGB im B-Kanal

19 ADC Gutekunst Optiksysteme Aufnahme Beispiele II Aufnahme mit ADC von Gutekunst Optiksysteme von Jörg Mosch: Jupiter und Europa am , aufgenommen mit einer monochromen Videokamera Lumenera LU165M am 180-mm- Refraktor. Man beachte die gute Auflösung im L-Kanal! !

20 ADC Gutekunst Optiksysteme Aufnahme Beispiele IV Aufnahme mit ADC von Gutekunst Optiksysteme von Jörg Mosch: Gassendi aufgenommen am mit einer monochromen Videokamera Lumenera LU165M am 180-mm- Refraktor. Im L-Kanal 1500 Frames von 5928
