1 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 11 Lehrgang: Maschinist Deckblatt 7. Kraftbetriebene und sonstige Geräte 7.1 Tragkraftspritzen 7.2 tragbare Stromerzeuger 7.3 Motorsägen 7.4 Trennschleifmaschinen 7.5 Tauchmotorpumpen

2 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 2 7.1 Kraftbetriebene und sonstige Geräte: Tragkraftspritzen (TS) nach DIN EN 14466 Tragkraft- spritze Typ Feuerlösch- kreiselpumpe nach Höchstgewicht TS 8/8DIN 14420190 kg PFPN 6-500DIN EN 102896 kg PFPN 10-1000DIN EN 1028190 kg PFPN 10-1500DIN EN 1028190 kg

3 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 3 7.1 Kraftbetriebene und sonstige Geräte: Tragkraftspritzen nach DIN 14410 und DIN EN 14644 z.B. TS 8 / 8 8 = Nennförderdruck in bar 8 x 100 = Nennförderstrom in l/min Tragkraftspritze z.B. PFPN 10-1000 1000 = Nennförderstrom 10 = Nennförderdruck in bar Portable Feuerlöschkreiselpumpe Normaldruck Kraftstoffvorrat: mind. zwei Stunden. Kraftstoffvorrat: mind. eine Stunde.

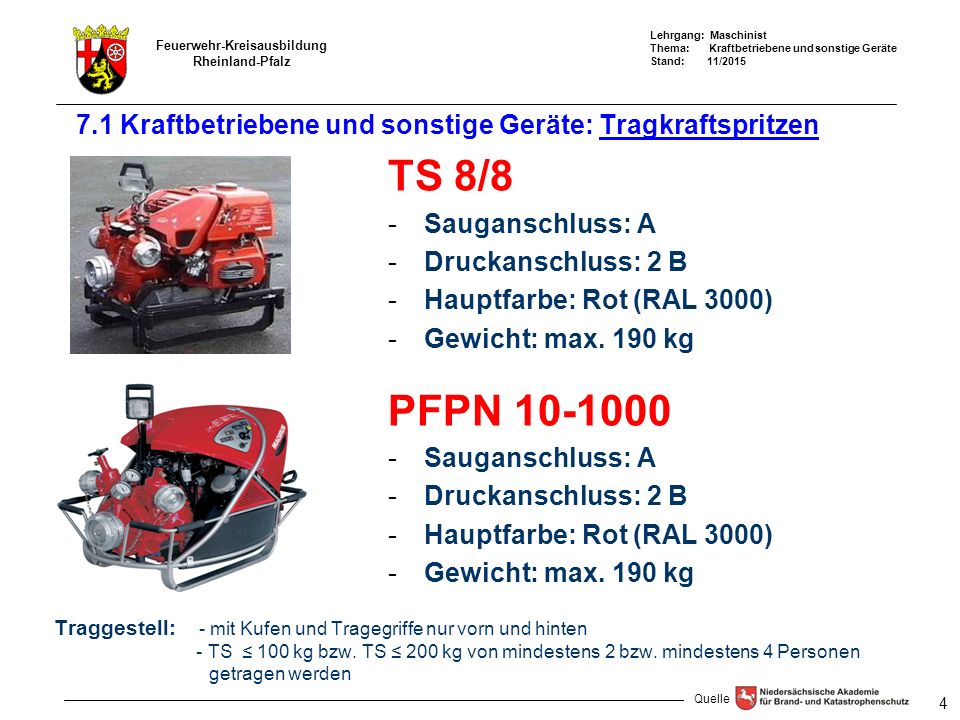

4 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 4 7.1 Kraftbetriebene und sonstige Geräte: Tragkraftspritzen TS 8/8 -Sauganschluss: A -Druckanschluss: 2 B -Hauptfarbe: Rot (RAL 3000) -Gewicht: max. 190 kg PFPN 10-1000 -Sauganschluss: A -Druckanschluss: 2 B -Hauptfarbe: Rot (RAL 3000) -Gewicht: max. 190 kg Traggestell: - mit Kufen und Tragegriffe nur vorn und hinten - TS ≤ 100 kg bzw. TS ≤ 200 kg von mindestens 2 bzw. mindestens 4 Personen getragen werden Quelle:

5 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 5 7.2 Kraftbetriebene und sonstige Geräte: Stromerzeuger Stromerzeuger Die Leistung der bei der Feuerwehr verwendeten Stromerzeuger wird als Scheinleistung in Kilovoltampere (kVA) angegeben. Tragbare Stromerzeuger werden in der Regel mitgeführt auf: -Löschgruppenfahrzeuge -Rüstwagen -Gerätewagen -Drehleitern -Einsatzleitwagen Festeingebaute Stromerzeuger werden in der Regel mitgeführt auf: -Rüstwagen Leistung: von 5 kVA bis 13 kVA Kraftstoffbehälter: Für eine Betriebsdauer von mind. 1,5 Std. ausgelegt Leistung: mind. 22 kVA

6 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 6 7.2 Kraftbetriebene und sonstige Geräte: Tragbare Stromerzeuger Bedienfeld Verbrennungsmotor Generator

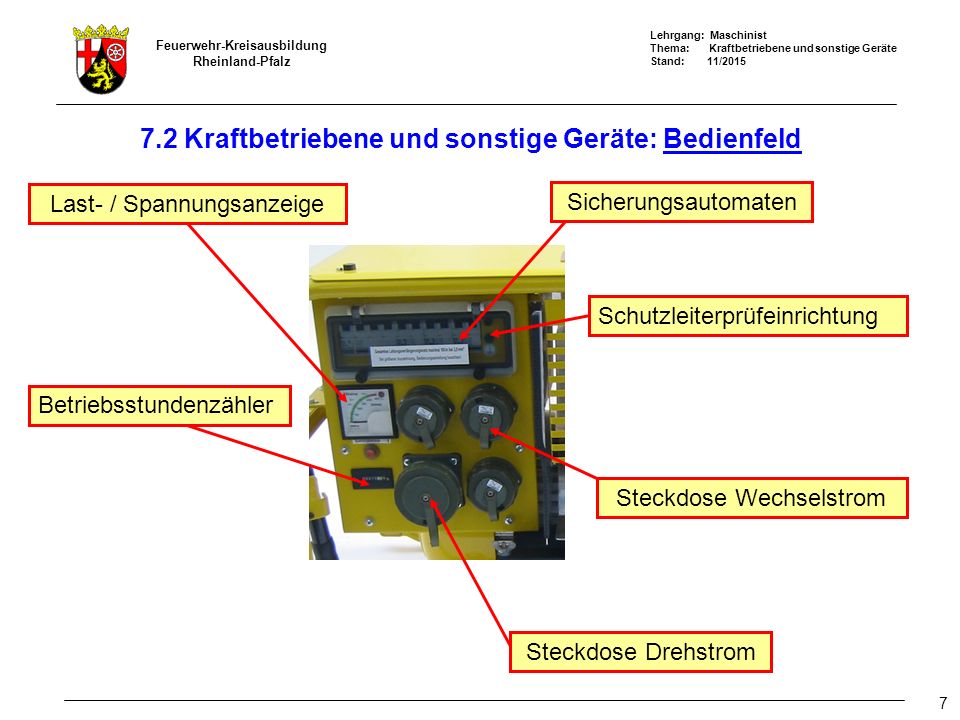

7 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 7 7.2 Kraftbetriebene und sonstige Geräte: Bedienfeld Sicherungsautomaten Steckdose Drehstrom Steckdose Wechselstrom Last- / Spannungsanzeige Betriebsstundenzähler Schutzleiterprüfeinrichtung

8 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 8 7.2 Kraftbetriebene und sonstige Geräte: Bedienfeld Isolationsüberwachung

9 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 9 7.2 Kraftbetriebene und sonstige Geräte: Kanisterbetankung im laufenden Betriebszustand

10 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 10 7.2 Kraftbetriebene und sonstige Geräte: Leistung der Stromerzeuger D.h., der Stromerzeuger kann z.B. mit 4 Scheinwerfern (Wirkverbraucher) zu je 1000 W belastet werden. Leistung der Stromerzeuger Scheinleistungx Leistungsfaktor = Wirkleistung Sxcos (φ)=P 5 kVAx0,8=4 kW = 4000 W Quelle:

11 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 11 7.2 Kraftbetriebene und sonstige Geräte: Stromerzeuger Sichtprüfung Nach jedem Einsatz ist eine Sichtprüfung erforderlich. Sie dient der Erkennung äußerer Schäden an: Leitungen Steckvorrichtungen Gehäusen Zugentlastungen Biege- und Knickschutz Schutzleiterprüfung Nach jedem Einsatz ist der Schutzleiter zu prüfen, der für die Sicherheit ganz besonders wichtig ist. Hierzu ist die Schutzleiter-Prüfeinrichtung zu benutzen, mit der jeder Stromerzeuger der Feuerwehr ausgestattet ist. Zu prüfen sind alle elektrischen Geräte Stromerzeuger Leitungen Verbraucher

12 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 12 7.2 Kraftbetriebene und sonstige Geräte: Anschlusslängen Anschlusslängen bei Stromerzeugern der Feuerwehr gilt: -Gesamtleitungslänge max. 100m -Bis zu 10 m Geräteanschlussleitung dürfen vernachlässigt werden    zulässig Unzulässig

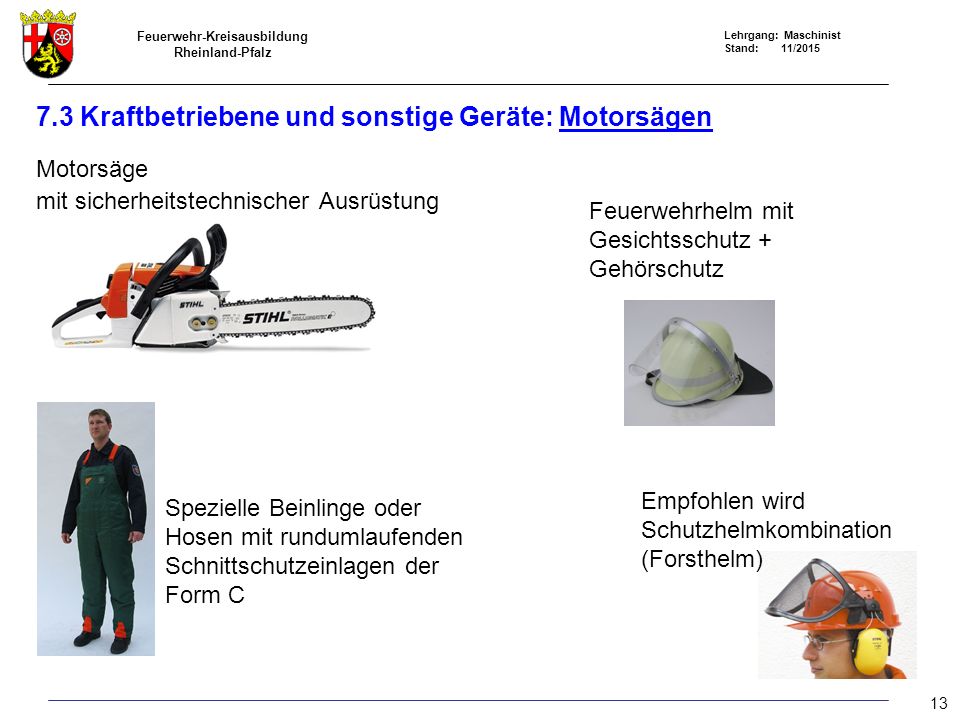

13 Feuerwehr-Kreisausbildung Rheinland-Pfalz Lehrgang: Maschinist Stand: 11/2015 13 Motorsäge mit sicherheitstechnischer Ausrüstung Spezielle Beinlinge oder Hosen mit rundumlaufenden Schnittschutzeinlagen der Form C Feuerwehrhelm mit Gesichtsschutz + Gehörschutz Empfohlen wird Schutzhelmkombination (Forsthelm) 7.3 Kraftbetriebene und sonstige Geräte: Motorsägen

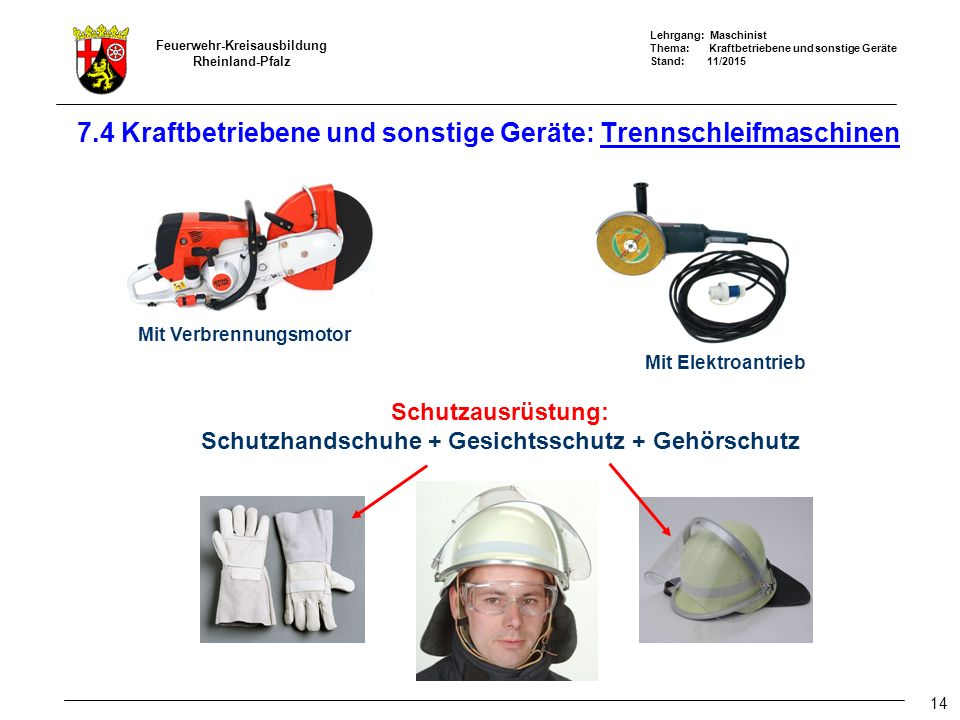

14 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 14 7.4 Kraftbetriebene und sonstige Geräte: Trennschleifmaschinen Schutzausrüstung: Schutzhandschuhe + Gesichtsschutz + Gehörschutz Mit Verbrennungsmotor Mit Elektroantrieb

15 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 15 7.5 Kraftbetriebene und sonstige Geräte: Tauchmotorpumpe nach DIN 14425 TP 4 / 1 1 bar Nennförderdruck 400 l/min Nennförderstrom Tauchmotorpumpe TP 8 / 1 1 bar Nennförderdruck 800 l/min Nennförderstrom Tauchmotorpumpe TP 15 / 1 1 bar Nennförderdruck 1500 l/min Nennförderstrom Tauchmotorpumpe Merkmale: Korndurchlass 8 mm 230 Volt Wechselstrom Pumpenausgang: B Merkmale: Korndurchlass 10 mm 400 Volt Drehstrom Pumpenausgang: B Merkmale: Korndurchlass 15 mm 400 Volt Drehstrom Pumpenausgang: A

16 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 16 Anschlusskabel mit Kondensator Gehäuse mit Tragegriff und Festkupplung Elektromotor mit Überlastschutz Entwässerungsschraube Leckwasserraum Flachsaugsieb Laufrad Äußeres Schmutzsieb mit Bodenplatte 7.5 Kraftbetriebene und sonstige Geräte: Tauchmotorpumpe nach DIN 14425

17 Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 17 7.5 Kraftbetriebene und sonstige Geräte: Personenschutzeinrichtung mit erweiterten Schutzfunktionen Aktuell verwendete und erhältliche PRCD-S erfüllen nur dann die Schutzfunktion, wenn sie mit bloßer Hand und direktem Hautkontakt zur Einschalttaste eingeschaltet werden. Während des Einschaltens führen die PRCD-S eine Messung über den Körper des Benutzers durch. Trägt dieser Handschuhe beim Einschalten kann die Messung nicht erfolgen und es wird „alles in Ordnung“ angezeigt, obwohl keine Schutzfunktion aktiv ist! Weiteres unter: http://www.fuk.de/fileadmin/uploads/Sicherheitshinweis_zur_Benutzung_von_PRCD-S_14-05-19__2_.pdf
