1 Feuerwehrverband Ostfriesland e. V.
Die Ausbildung zum Maschinisten III. 1

2 Feuerwehrverband Ostfriesland e. V.
Feuerlösch- kreiselpumpen III. 2

3 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Arten von Feuerlöschkreiselpumpen Pumpen zur Förderung von Wasser Feuerlöschkreiselpumpen FP Lenz-Kreiselpumpen LP Tauchpumpen TP Turbo-Tauchpumpen TTP Pumpen zur Förderung sonstiger Flüssigkeiten tragbare Umfüllpumpen TUP für Mineralöle / Säuren / Laugen Sonderpumpen III. 3

4 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Arten von Feuerlöschkreiselpumpen Frontpumpe Heckpumpe III. 4

5 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Arten von Feuerlöschkreiselpumpen Tragkraftspritze TS 8/8 Tragkraftspritze TS 2/5 III. 5

6 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Arten von Feuerlöschkreiselpumpen Tragkraftspritze TS 4/5 Lenz-Kreiselpumpe TS 24/3 III. 6

7 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tauchpumpen mit Wasserantrieb Turbo-Tauchpumpe TTP 8/1/8 Wasserstrahlpumpe III. 7

8 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tauchpumpen mit Elektroantrieb Tauchpumpe TP Chiemsee-Pumpe III. 8

9 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Pumpen zur Förderung sonstiger Flüssigkeiten Tragbare Umfüllpumpe TUP für Mineralöle / Säuren / Laugen Sonderpumpen III. 9

10 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Arten von Feuerlöschkreiselpumpen Feuerwehrpumpen Pumpen zur Förderung von Wasser Pumpen zur Förderung von sonstigen Flüssigkeiten Feuerlösch-kreiselpumpen Umfüllpumpen für Mineralöle Lenzkreiselpumpen Umfüllpumpen für flüssige Chemikalien Tauchpumpen Einteilung der Feuerwehrpumpen in Anlehnung an DIN III. 10

11 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tragkraftspritzen DIN EN , Nov (löst die bisherige Norm komplett ab) Feuerlöschkreiselpumpen mit Entlüftungseinrichtungen (die bisher in Deutschland verwendeten Feuerlöschkreiselpumpen nach DIN sind dieser neuen Norm zugeordnet) Feuerlöschkreiselpumpe EN FPN (wird empfohlen als Ersatz für Feuerlöschkreiselpumpe FP 8/8) Feuerlöschkreiselpumpe EN FPN (wird empfohlen als Ersatz für Feuerlöschkreiselpumpe FP 16/8) Feuerlöschkreiselpumpe EN FPN (wird empfohlen als Ersatz für Feuerlöschkreiselpumpe FP 24/8) III. 11

12 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tragkraftspritzen Tragkraftspritzen sind für die Brandbekämpfung gestaltete, durch Verbrennungskraftmaschinen angetriebene Feuerlösch-kreiselpumpen. Sie werden zu ihrer Verwendungsstelle getragen. Mit Einführung der neuen Norm werden sie in Deutschland als PFPN (Portable Fire Pump Normal Pressure) bezeichnet. Das am weitesten verbreitete Modell ist die TS 8/8 (Tragkraftspritze mit 800 l Nennförderleistung pro Minute bei 8 bar Druck, geodätische Saughöhe von 3m und Nenndreh-zahl). III. 12

13 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tragkraftspritzen TS 2/5 (DIN alte Norm) Typ: TS 2/5 Gewicht: max. 40 kg  Sauganschluss: C Druckanschluss: 1 C Hauptfarbe: Rot (RAL 3000) Verwendung: Brandbekämpfung Kraftstoffvorrat: 1 Stunde  III. 13

14 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tragkraftspritzen TS 4/5 (DIN alte Norm) Typ: TS 4/5 Gewicht: max. 75 kg Sauganschluss: B Druckanschluss: 1 B Hauptfarbe: Rot (RAL 3000) Verwendung: Brandbekämpfung Kraftstoffvorrat: 1 Stunde  III. 14

15 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tragkraftspritzen TS 8/8 (DIN alte Norm) Typ: TS 8/8 Gewicht: max. 190 kg Sauganschluss: A Druckanschluss: 2 B Hauptfarbe: Rot (RAL 3000) Verwendung: Brandbekämpfung Kraftstoffvorrat: 2 Stunden Lichtmaschine, Betriebsstundenzähler, Starteinrichtung, Scheinwerfer usw. III. 15

16 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tragkraftspritzen TS 24/3 (DIN alte Norm) Typ: TS 24/3 Gewicht: max. 190 kg Sauganschluss: A Druckanschluss: 2 B Hauptfarbe: Gelborange (RAL 2000) Verwendung: Lenzeinsatz, Zubringerpumpe Kraftstoffvorrat: 2 Stunden Lichtmaschine, Betriebsstundenzähler, Starteinrichtung, Scheinwerfer usw. III. 16

17 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tragkraftspritzen TS (DIN EN neue Norm) Typ: TS Gewicht: max. 200 kg Sauganschluss: A Druckanschluss: 2 B Hauptfarbe: Rot (RAL 3000) Verwendung: Brandbekämpfung Kraftstoffvorrat: 1 Stunde Lichtmaschine, Betriebsstundenzähler, Starteinrichtung, Scheinwerfer usw. III. 17

18 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tragkraftspritzen Die Tragkraftspritzen TS 2/5, TS 4/5, TS 8/8, sind für die Brandbekämpfung gestaltete, durch Verbrennungsmaschinen angetriebene Feuerlöschkreiselpumpen, die zur Verwendungsstelle getragen werden können. III. 18

19 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tragkraftspritzen Die Tragkraftspritze TS 24/3 ist eine für den Lenzeinsatz sowie als Zubringerpumpe für Löschfahrzeuge gestaltet, durch eine Verbrennungskraftmaschine angetriebene Lenz-Kreiselpumpe, die zur Verwendungs- stelle getragen werden kann. III. 19

20 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Tragkraftspritzen Typ TS 8/8 (alt) PFPN (neu) Gewicht maximal 190 kg 200 kg Anzahl Griffstellen 6 Sauganschluss A Hauptfarbe Rot (RAL 3000) Verwendung Brandbekämpfung Kraftstoffvorrat bei Nennleistung 2 Stunden 1 Stunden Nennförderdruck in bar 8 10 Nennförderstrom in Liter pro Minute 800 1000 Schließdruck in bar 14-16 10-17 III. 20

21 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen DIN bisherige Typenbezeichnung FP 8 / 8 Feuerlösch - Kreiselpumpe 8 x 100 = Nennförderstrom in l / min 8 = Nennförderdruck in bar Bei einer geodätischen Saughöhe von 3 m und Nenndrehzahl III. 21

22 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen DIN EN 1028 neue Typenbezeichnung FPN 10 / 1000 Feuerlöschkreiselpumpe - Normaldruck 10 = Nennförderdruck in bar 1000 = Nennförderstrom in l/min Bei einer geodätischen Saughöhe von 3 m und Nenndrehzahl III. 22

23 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen DIN EN 1028 bisherige Typenbezeichnung LP 24 / 3 Feuerlöschkreiselpumpe - Normaldruck 24 x 100 = Nennförderstrom in l/min 3 = Nennförderdruck in bar Bei einer geodätischen Saughöhe von 3 m und Nenndrehzahl III. 23

24 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen III. 24

25 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen III. 25

26 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen III. 26

27 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen DIN EN , Nov (löst die bisherige Norm komplett ab) Feuerlöschkreiselpumpen, die dieser Europäischen Norm entsprechen, müssen wie folgt gekennzeichnet werden: Feuerlöschkreiselpumpe EN FPN Benennung Klassifizierung Nummer der Europäischen Norm III. 27

28 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen Feuerlöschkreiselpumpe nach EN FP = maschinell angetriebene Strömungsmaschine zur Förderung von Flüssigkeiten für Feuerlöschzwecke Normaldruckpumpe nach EN FPN = ein- oder mehrstufige Feuerlöschkreiselpumpe für Betriebsdrücke bis 20 bar Hochdruckpumpe nach EN FPH = Feuerlöschkreiselpumpe für Betriebsdrücke bis 54,5 bar III. 28

29 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen Feuerlöschkreiselpumpe mit Nennförderdrücken von 6 bar Kurzbezeichnung Nennförderdruck bar Nennförderstrom l/min FPN 6-500 6 500 III. 29

30 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen Feuerlöschkreiselpumpe mit Nennförderdrücken von 10 bar Kurzbezeichnung Nennförderdruck bar Nennförderstrom l/min FPN 10 750 FPN 1000 FPN 1500 FPN 2000 III. 30

31 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen Feuerlöschkreiselpumpe mit Nennförderdrücken von 15 bar Kurzbezeichnung Nennförderdruck bar Nennförderstrom l/min FPN 15 1000 FPN 2000 FPN 3000 III. 31

32 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen Feuerlöschkreiselpumpe mit Nennförderdrücken von 40 bar Kurzbezeichnung Nennförderdruck bar Nennförderstrom l/min FPH 40 250 III. 32

33 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Feuerlöschkreiselpumpen Kreiselpumpen sind auch unter der Bezeichnung Zentrifugal- oder Schleuderpumpen bekannt. Die Bezeichnung bezieht sich auf die Arbeitsweise. Das auf der Saugseite der Pumpe einströmende Wasser wird von den Schaufeln des Laufrades erfasst, und durch die Zentrifugalkraft des sich drehenden Rades nach außen geschleudert. Der um das Laufrad befindliche Leitapparat nimmt das Wasser auf. Durch die Volumenvergrößerung im Leitapparat wird die Geschwindig- keit des Wassers abgebremst, und im Druck umgewandelt. III. 33

34 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Prinzip einer Feuerlöschkreiselpumpe Das auf der Saugseite der Pumpe einströmende Wasser wird von den Schaufeln des Laufrades erfasst, und durch die Zentrifugalkraft des sich drehenden Rades nach außen geschleudert. III. 34

35 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Einstufige Feuerlöschkreiselpumpe III. 35

36 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Zweistufige Feuerlöschkreiselpumpe III. 36

37 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Aufbau einer Feuerlöschkreiselpumpe Pumpengehäuse eingegossenes Leitwerk eingebautes Leitwerk Leitapparat Laufzeug Welle, Lagerung, Dichtung Laufrad Druckmeßgerät, Drehzahlmesser, Betriebszähler Messgeräte Armaturen Hähne, Ventile, Schieber,Festkupplungen Förderstrom- einrichtung Dreiwegekugelhahn, Umlenkklappe Entlüftungs- einrichtung Entlüftungspumpe mit Steuerorgan III. 37

38 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Aufbau einer Feuerlöschkreiselpumpe III. 38

39 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Aufbau einer Feuerlöschkreiselpumpe III. 39

40 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Aufbau einer Feuerlöschkreiselpumpe III. 40

41 Feuerlöschkreiselpumpen

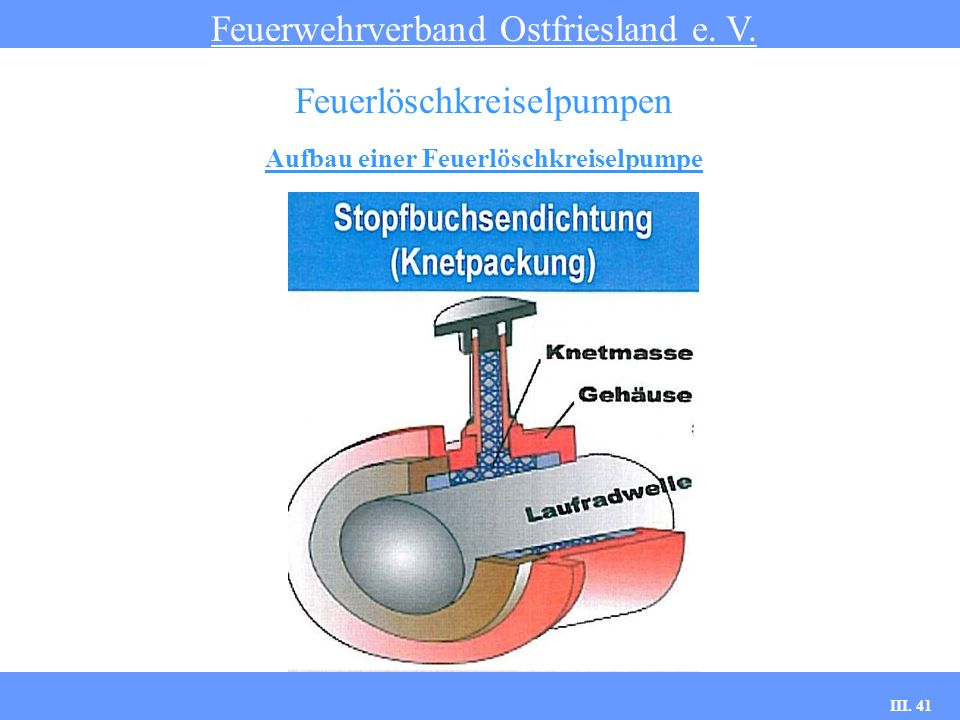

Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Aufbau einer Feuerlöschkreiselpumpe III. 41

42 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Bedienung einer Feuerlöschkreiselpumpe 1. Kraftstoffvorrat überprüfen und ggf. auffüllen 2. Kraftstoffhahn öffnen 3. Alle Blindkupplungen abnehmen 4. Druckventile schließen 5. Entleerungshähne schließen 6. Auskuppeln 7. Luftklappe bei Kaltstart schließen 8. Gashebel in Leerlaufstellung bringen 9.   Motor starten 10. Einkuppeln 11. Entlüftungsvorgang durchführen III. 42

43 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Störungen an einer Feuerlöschkreiselpumpe Unterdruck steigt - Ausgangsdruck sinkt leicht: Saugkorb verlegt Saugsieb verlegt Innengummierung Saugschlauch defekt Wasserspiegel gefallen III. 43

44 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Störungen an einer Feuerlöschkreiselpumpe Kein Unterdruck: Saugkorb nicht im Wasser Saugleitung stark undicht Feuerlöschkreiselpumpe stark undicht Entlüftungseinrichtung defekt III. 44

45 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Störungen an einer Feuerlöschkreiselpumpe Unterdruck steigt - Ausgangsdruck fällt stark ab: B-Schlauch geplatzt zu hohe Wasserabgabe III. 45

46 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Mögliche Schäden an einer Feuerlöschkreiselpumpe Kavitation (Entstehen eines Vakuums) hohe Wasserfördermenge bei niedrigen Ausgangsdruck < 3 bar hohe Drehzahl und hohe Sauhöhe dadurch Abriss der Wassersäule zwischen Laufrad und Leitapparat Auswaschungen und Zerschmelzungen Rückbildung durch Abkühlung verursacht weitere Schäden Entstehung punktförmiger Dampfbläschen 1700fache Ausdehnung Drücke bis 1000 bar, - Temperatur bis 2000 °C III. 46

47 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Mögliche Schäden an einer Feuerlöschkreiselpumpe Beschädigtes Laufrad durch Kavitation (Entstehen eines Vakuums) III. 47

48 Feuerlöschkreiselpumpen
Feuerwehrverband Ostfriesland e. V. Feuerlöschkreiselpumpen Mögliche Schäden an einer Feuerlöschkreiselpumpe Erwärmung der Pumpe Wasserstillstand in der Pumpe bei Förderbetrieb Wasserdurchfluss durch Öffnen eines Niederschraubventils oder Ablasshahn Saugbaggereffekt Sicherstellen, dass der Saugkorb nicht im Sand liegt Sand verursacht starken Abrieb am Laufrad III. 48
