1 M.Haase 2006 Getriebarten Getriebe als Übertragungselemente

2 M.Haase 2006 Getriebarten Riemengetriebe Merkmal:-überbrückt große Wellenabstände -kraftschlüssige Übertragung durch Riemen Anwendung:-Nähmaschine, Auto (Keilriemen) Sinnbild:

3 M.Haase 2006 Getriebarten Kettengetriebe Merkmal:-überbrückt große Wellenabstände -kraftschlüssige Übertragung durch Ketten Anwendung:-Fahrrad, Motorrad Sinnbild:

4 M.Haase 2006 Getriebarten Reibradgetriebe Merkmal:-überträgt kleine und mittlere Kräfte -kraftschlüssige Übertragung Anwendung:-Fahrraddynamo Sinnbild:

5 M.Haase 2006 Getriebarten Stirnradgetriebe Merkmal:-überträgt große Kräfte -formschlüssige Übertragung -Wellen liegen parallel Anwendung:-Uhren, Kraftfahrzeuge Sinnbild:

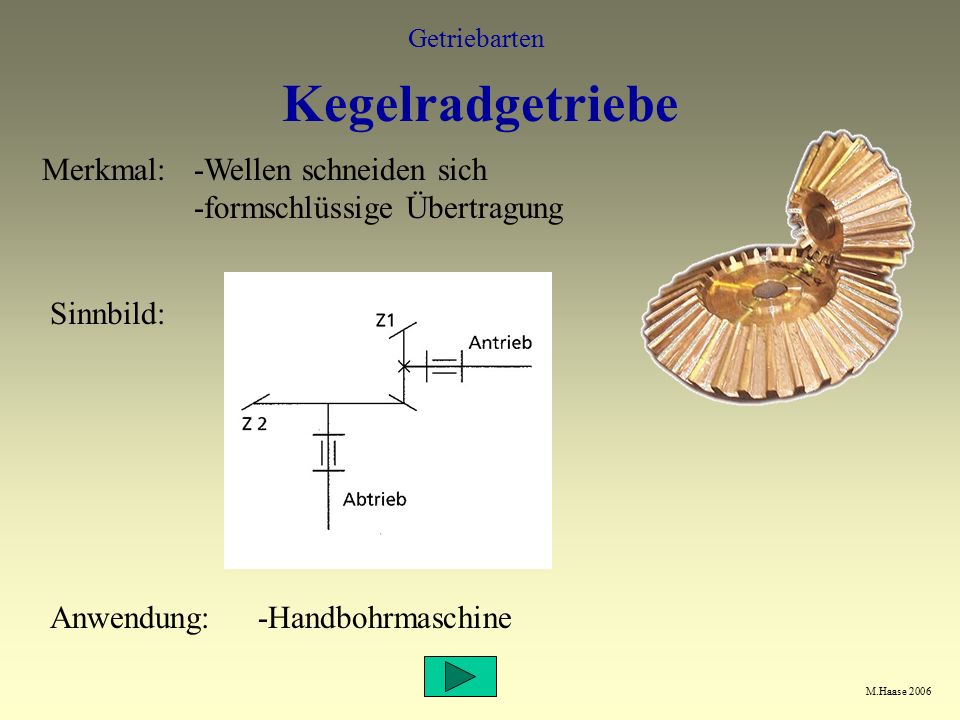

6 M.Haase 2006 Getriebarten Kegelradgetriebe Merkmal:-Wellen schneiden sich -formschlüssige Übertragung Anwendung:-Handbohrmaschine Sinnbild:

7 M.Haase 2006 Getriebarten Schneckenradgetriebe Merkmal:-große Übersetzung möglich -formschlüssige Übertragung -Wellen kreuzen sich Anwendung:-Lenkung in PKWs Sinnbild:

8 M.Haase 2006 Getriebarten Kurbelgetriebe Merkmal:-wandelt Drehbewegung in Hin-und Herbewegung um (und umgekehrt) Anwendung:-Kfz-Motor, Stichsäge Sinnbild:

9 M.Haase 2006 Getriebarten Ende der Präsentation. Ist das Arbeitsblatt vollständig ausgefüllt? Dann suche dir einen Partner und bereite dich auf die Gruppenarbeit zum Thema: Bau von Getrieben vor
